Modify Ribs + Welding FE: 快速更改2D肋板位置并与临近结构共节点

在处理2D肋板时，时常会碰到需要更改肋板位置以寻求更优结果的需求，但是在新的位置重建肋板的工作量相对较大，使用变形功能移动肋板又需要定义较多条目。

针对这种情况，自25版本起ANSA新增了Modify Ribs功能，以便更简单高效的对2D肋板特征进行移动。结合Welding FE功能即可快速的实现移动后的2D肋板与周围的结构共节点。

本文即介绍了快速更改2D肋板位置并与临近结构共节点的操作方法。

前置条件：Ribs 2D特征识别及定义

使用Modify Ribs功能有一个前置条件，即模型中要被移动的2D肋板需要以特征的形式被识别出来，并且定义好Draw vector信息。步骤如下：

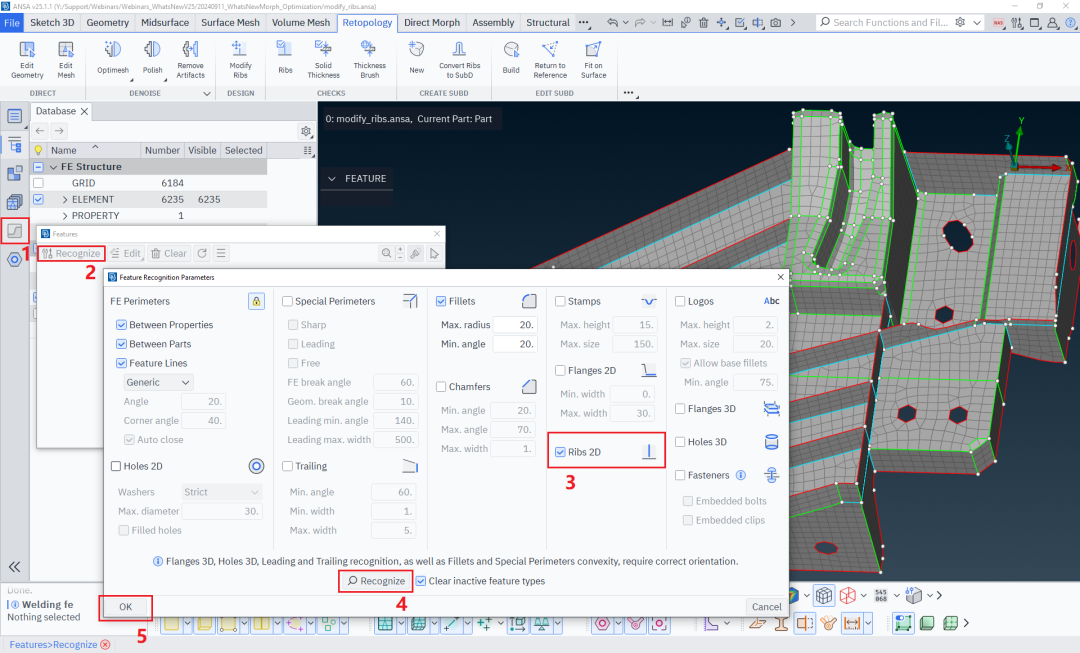

首先激活Features窗口（25版本以前叫做Feature Manager），点击Recognize，在弹出的窗口中勾选Ribs 2D对2D肋板特征进行识别。

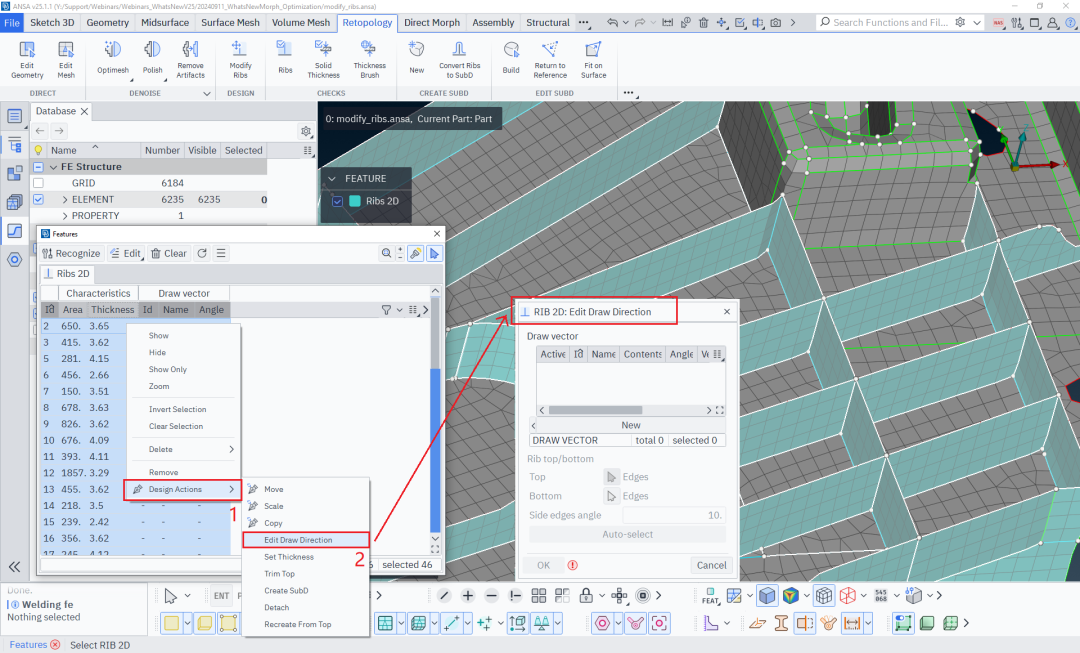

识别后的2D肋板特征会列示在Features窗口中，选择需要移动的2D肋板，在右键菜单中选择Design Actions>Edit Draw Direction，会弹出RIB 2D: Edit Draw Direction窗口。

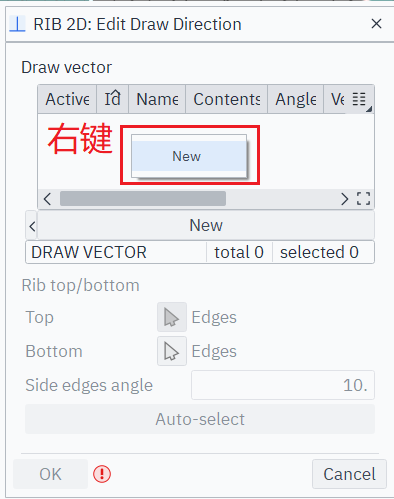

在弹出的窗口中右键Draw vector区域空白处选择New，在弹出的Vector Edit窗口中对Draw vector进行定义。点击OK确认后，定义好的条目会列示在Draw vector区域中。

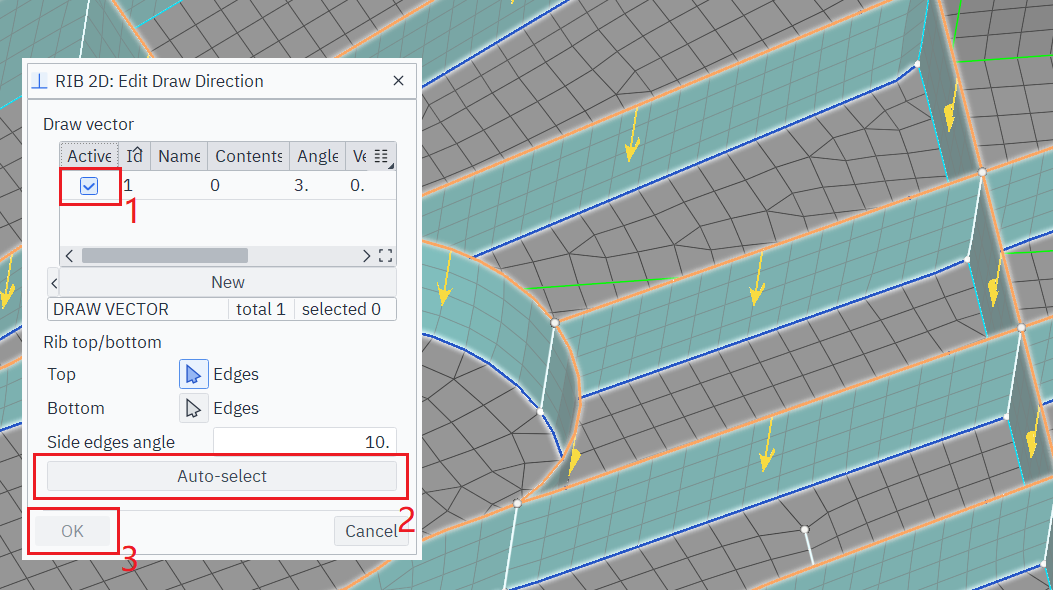

在Draw vector区域勾选定义好的条目，点击窗口下方Auto-select功能，软件会按照勾选的Draw vector方向自动识别2D肋板的上下边缘：上边缘以橙色高亮显示，下边缘以深蓝色高亮显示。用户可以按需进行检查和更正。

完成后在Feature窗口的Ribs 2D类型下，在Draw vector一栏会显示该肋板引用的Draw vector ID信息。至此，准备工作完成，接下来就可以使用Modify Ribs来移动2D肋板了。

移动2D肋板的位置：Modify Ribs功能

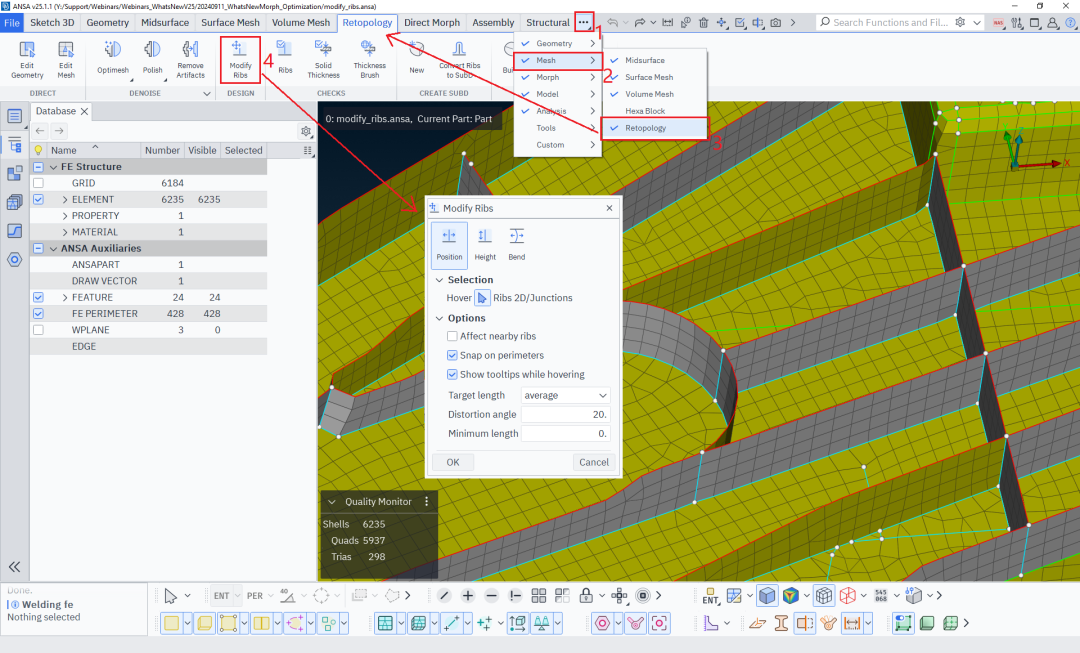

在菜单栏中激活…>Mesh>Retopology，打开Retopology的Ribbon栏，点击Modify Ribs功能，打开相应窗口。

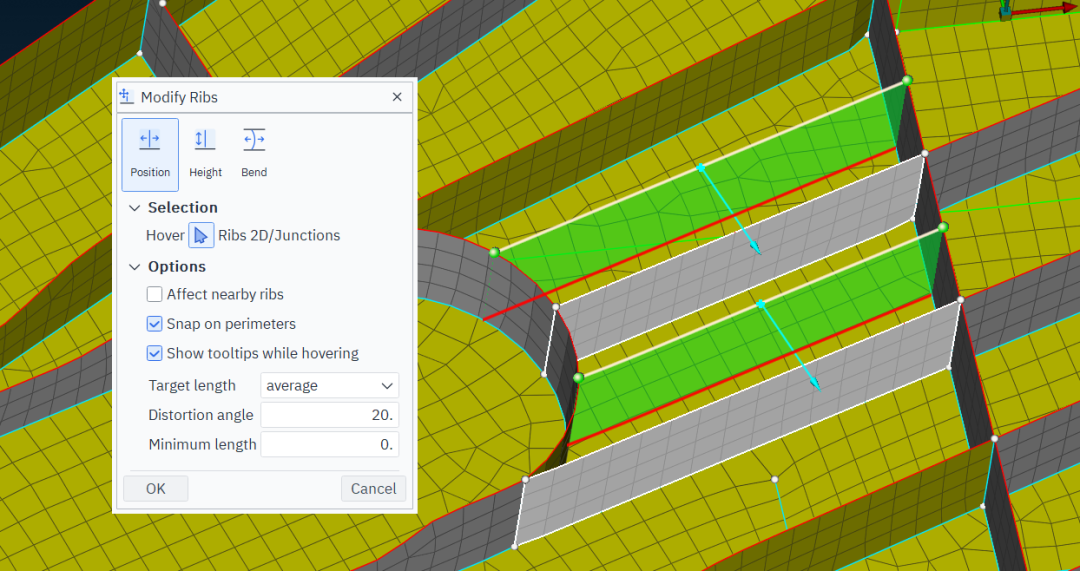

接下来使用Position功能移动肋板：在图形界面选择一个或多个2D肋板，软件会自动识别垂直于肋板的方向并以蓝色箭头标注，这将作为肋板的移动方向，只需要在蓝色箭头处拖动鼠标，即可移动选中的2D肋板并显示预览。若需周围区域随动，则需激活Affect nearby ribs选项。若需量化移动距离，拖拽时可点击空格键键入特定数字。

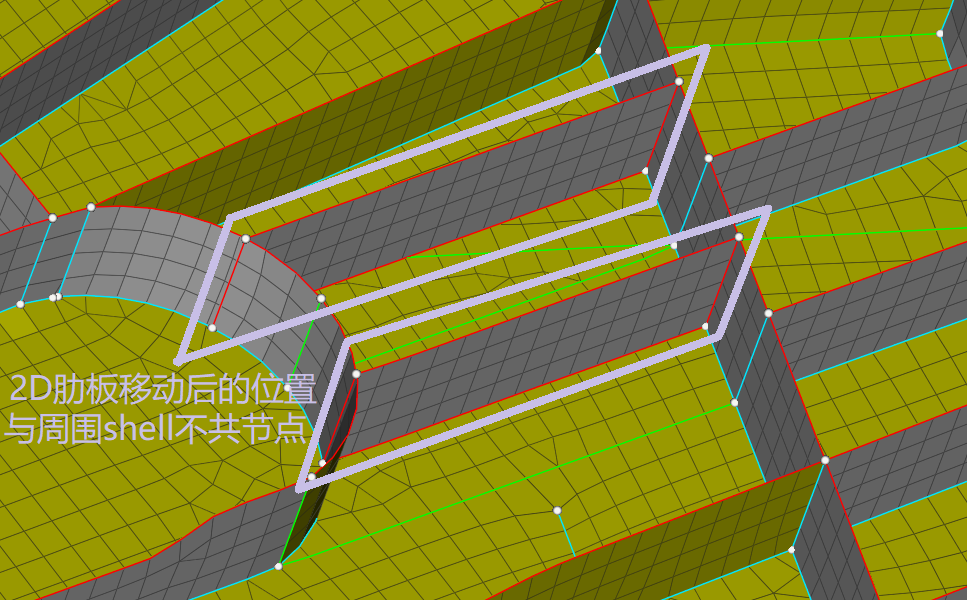

点击OK确认后，肋板就被移动到了相应的位置。但是在新的位置处，肋板与相邻区域是没有共节点的，接下来就需要使用到Welding FE功能将肋板与周围区域共节点了。

2D肋板与周围结构共节点：Welding FE功能

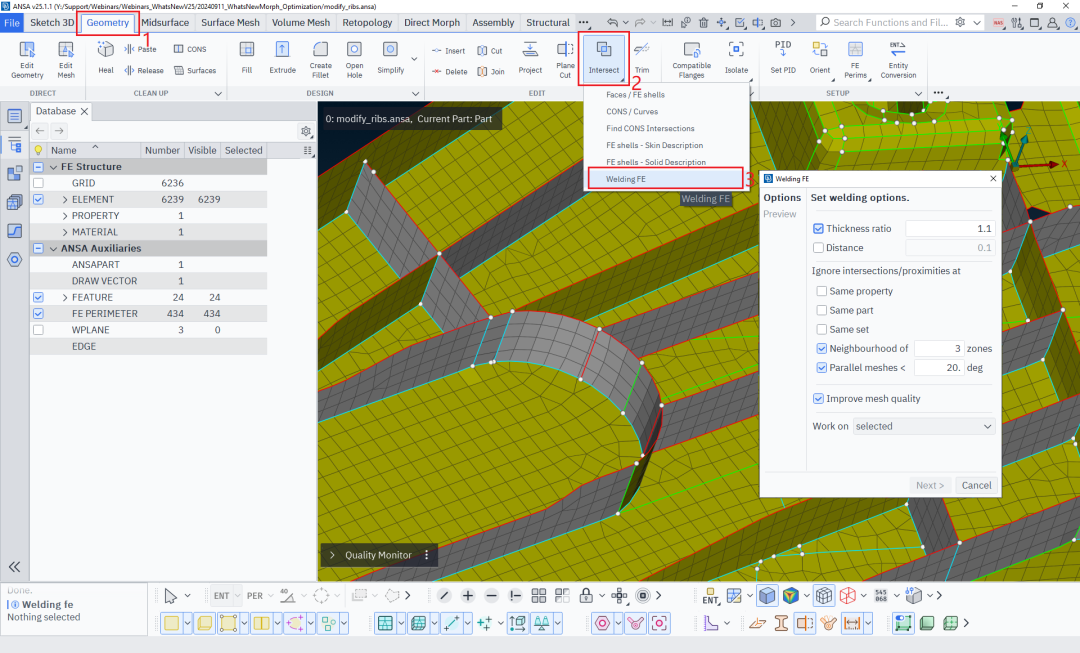

打开Geometry的Ribbon栏，选择Intersect下属的Welding FE功能，打开相应窗口。

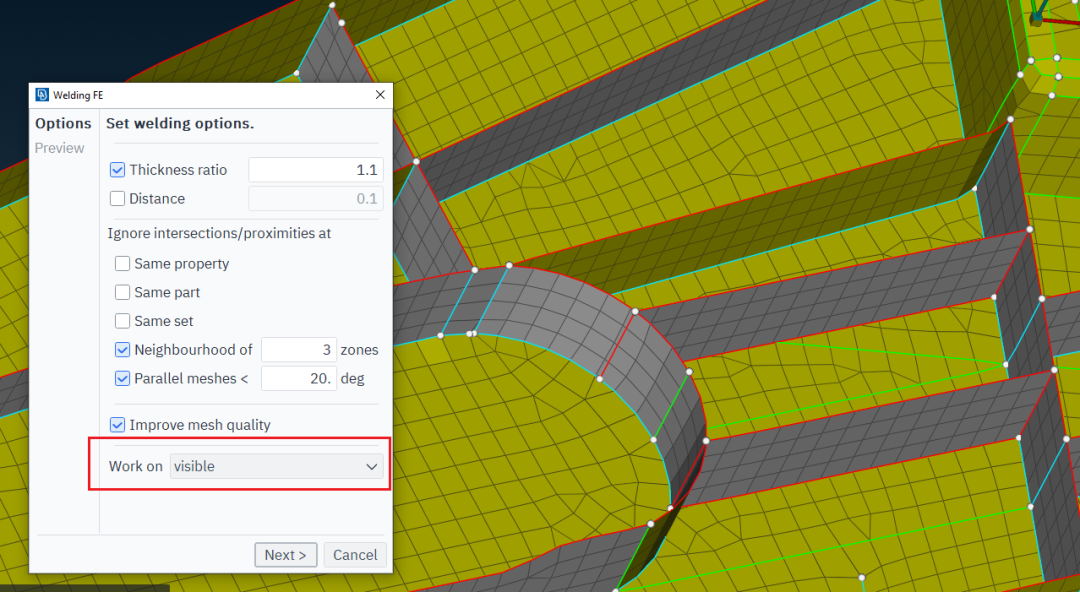

在Work on下拉菜单中选择Visible，点击Finish进行预览，软件会自动识别需要共节点的区域，若需更改，在预览界面操作即可。

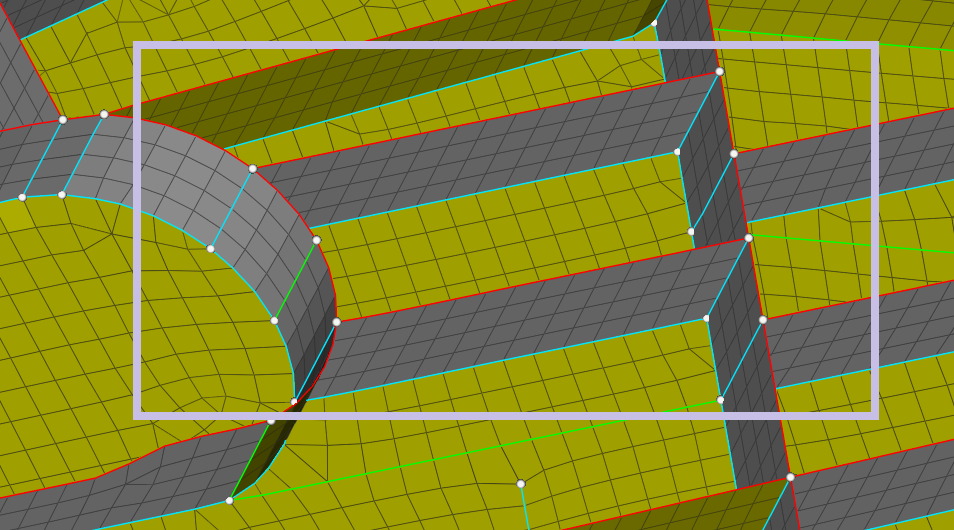

确认后即可实现2D肋板和周围的结构共节点并对受影响区域做网格重构的效果。

END

作者 | 张瑛楠

BETA CAE 工程师
