指标从设计到落地——AGC
指标从设计到落地——AGC
核心思想： 设计不是凭空想象，而是将抽象的“要求”层层分解、匹配、计算、验证，最终变成具体的电路和零件 。
一、AGC的应用背景？
AGC电路（自动增益控制电路）是一种自动调节信号强度的电子系统，主要用来解决输入信号忽大忽小的问题。生活中，信号强度经常变化，AGC电路能自动“调音量”，确保输出信号稳定在合理范围内。
1.失真场景

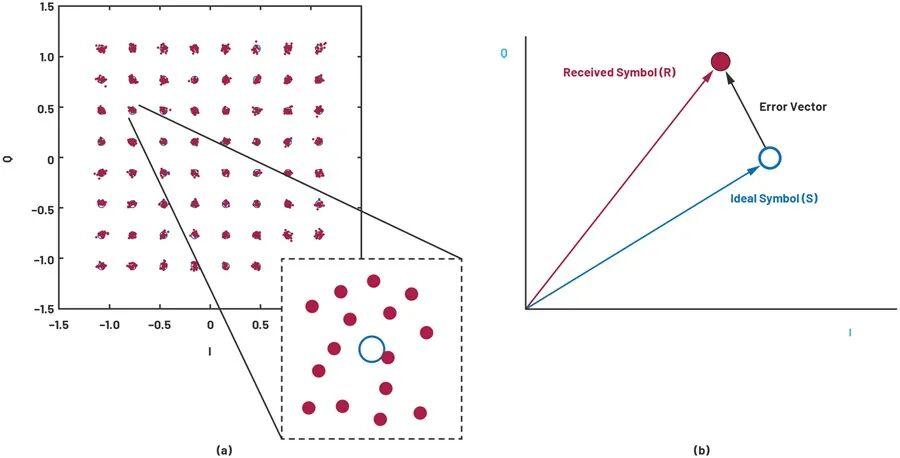

输入 0 dBm 时，射频链路 1 dB 压缩点仅 +3 dBm，不做 AGC 等于把信号“顶格”驱动，EVM 恶化 8 %。
2.动态场景
实测 LTE 微站：用户从 0.5 m 走到 50 m，接收功率跌落 46 dB；若无 AGC，基带 ADC 有效位从 11 bit 掉到 4 bit，SNR 崩塌。
3.商业场景
运营商验收规范 TS 38.104 明确定义“上行功率控制步进 ≤ 1 dB”，AGC 精度直接决定能否中标。
二、AGC需求落地核心步骤
假设指标要求：
动态范围： 输入信号 -60dBm 至 0dBm 时，输出稳定在 0dBm ±1dB
响应时间： 信号突变后 10μs 内恢复稳定
控制精度： 输出波动 < ±0.5dB
频率范围： DC~100MHz
噪声系数： < 6dB
谐波失真： < -40dBc @ 0dBm 输出
理解AGC本质（系统框架）

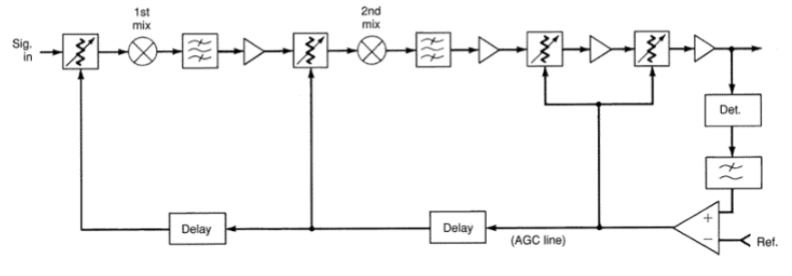

AGC是一个闭环控制系统：
核心任务：
检测输出功率 → 检波器
与目标电压比较 → 误差放大器
生成控制电压 → VGA控制端
分解指标 → 关键参数计算
指标 | 转换计算 | 设计影响 |
动态范围 60dB | VGA增益范围需 ≥ 60dB | 选VGA增益范围大于60dB (如70dB) |
响应时间 10μs | 检波器响应时间 + 环路带宽 | 需环路带宽; 1/(2π×10μs) ≈ 16kHz |
输出0dBm±1dB | 检波器精度需优于±0.5dB | 选对数检波器 |
频率DC-100MHz | 所有器件带宽大于100MHz | VGA、检波器带宽需≥200MHz |
噪声系数6dB | 首级器件噪声决定系统噪声 | VGA的NF需小于4dB |
三. 核心器件选型（VGA、检波器、运放）
(1) 可控增益放大器（VGA）选型
关键参数：
增益范围：-5dB ~ 65dB （覆盖60dB动态+余量）
带宽：≥200MHz （留2倍余量）
噪声系数：<4dB @ 最大增益
控制电压范围：0-1V 或 0-5V（方便电路设计）
器件示例：
AD8369 (Analog Devices)
增益范围：-2.5dB ~ 42.5dB（需级联两级）
带宽：500MHz（满足100MHz要求）
噪声系数：3.2dB @ 40dB增益
(2) 功率检波器选型
类型选择：
对数放大器 （精度高）：适合±0.5dB精度需求
二极管检波器 （成本低）：精度较差（±2dB），不满足要求
器件示例：
ADL5513 (Analog Devices)
动态范围：>60dB（-65dBm 至 0dBm输入）
响应时间：<50ns（远快于10μs需求）
输出斜率：20mV/dB（便于电压转换）
(3) 误差放大器选型
需求： 比较检波电压与目标电压（对应0dBm），放大误差
选型要求：
带宽 > 环路带宽（>16kHz，普通运放即可）
低偏移电压（<1mV）
四、实测调试
静态测试：
输入-30dBm固定信号，调整Vref使输出=0dBm
动态测试：
信号源生成跳变功率（-60dBm↔0dBm），用示波器观察响应时间。
记录数据
