卫星通信的设计与普通地面通信的设计区别在哪

匹诺曹

11月前浏览427

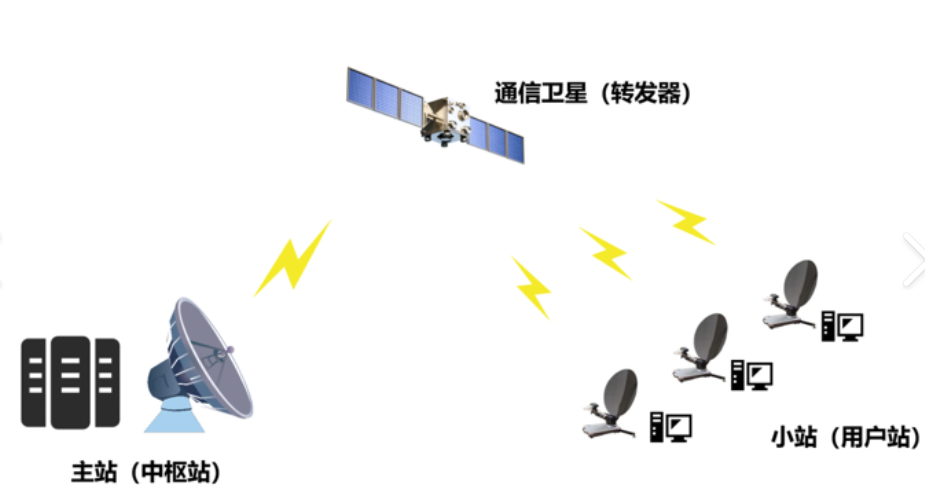

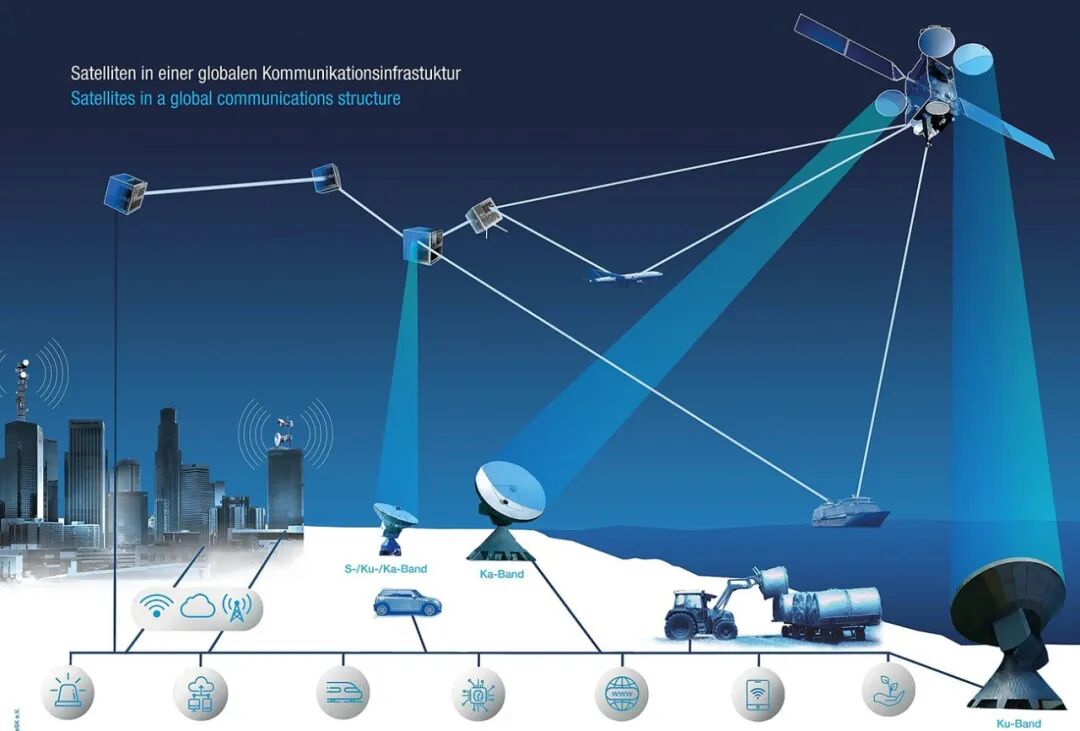

卫星通信与地面通信这两种通信方式的核心差异，归根结底在于距离、环境与移动性，这直接反映在射频设计的核心指标上。理解卫星通信射频设计的独特性，必须聚焦于三大关键指标：EIRP、天线设计、接收系统G/T。

等效全向辐射功率 - EIRP

这是卫星通信链路预算中最核心的参数之一。由于信号要穿越遥远的距离（通常36000公里以上GEO卫星）和大气层，自由空间损耗极其巨大（高达200dB以上）。为了在接收端获得足够的信噪比，必须要求极高的EIRP 。

定义： EIRP 表示天线在最大辐射方向上发射的等效功率。它结合了发射机输出功率 (P_tx)、发射天线增益 (G_tx) 及馈线损耗 (L_tx)，是衡量卫星或地面站发射系统能力的最重要指标。

公式： EIRP = P_tx + G_tx - L_tx (单位: dBW 或 dBm)

计算示例 (卫星转发器):

卫星功放输出功率 (P_tx) = 100W = 20 dBW

卫星发射天线增益 (G_tx) = 30 dBi (Ku波段典型值)

卫星馈线损耗 (L_tx) ≈ 1 dB

EIRP_sat = 20 dBW + 30 dBi - 1 dB = 49 dBW

计算示例 (地面基站):

基站功放输出功率 (P_tx) = 40W = 16 dBW

基站天线增益 (G_tx) = 18 dBi (常见三扇区天线)

馈线损耗 (L_tx) ≈ 3 dB

EIRP_bs = 16 dBW + 18 dBi - 3 dB = 31 dBW

链路预算与余量

自由空间路径损耗 (FSPL)

FSPL公式 FSPL = 20log10(d) + 20log10(f) + 92.45 (d：km， f：GHz) 显示，距离d是主要影响因素。同样在10GHz频率下：

卫星链路 (d=36, 000km): FSPL ≈ 20*log10(36000) + 20*log10(10) + 92.45 ≈ 210 dB

地面链路 (d=5km): FSPL ≈ 20*log10(5) + 20*log10(10) + 92.45 ≈ 132 dB

卫星链路比地面链路多损耗约78 dB

高EIRP需求：为了克服巨大的路径损耗并确保接收端有足够信号强度，卫星(尤其是转发器)和地面大口径地球站必须追求极高的EIRP (通常>40 dBW) 。普通基站EIRP则小得多 (通常<35 dBW)。

链路余量要求极高：除了巨大的自由空间损耗，还要考虑显著的大气衰减（雨衰、云衰、气体吸收 - Ka及以上频段雨衰尤其严重，可达几十dB）、极化损耗、指向误差损耗等。

余量设计大：链路预算中必须包含非常充足的余量（通常>10dB）来应对降雨衰减等不可预测的恶化，确保服务可用性（如99.99%或更高）。

天线

关键参数：

增益 (G)：衡量天线将能量集中辐射到特定方向的能力，单位dBi。增益越高，能量越集中，EIRP越高或接收灵敏度越好。

波束宽度：天线主瓣辐射的宽度（如3dB波束宽度）。增益越高，波束越窄。

指向精度：天线主瓣精确对准目标的能力，对窄波束卫星天线至关重要。

关键区别：

特征	卫星通信天线	普通通信天线
增益要求	极高(用户终端可能24-36 dBi，地球站>45 dBi)	中等 (基站18-25 dBi, 手机0-3 dBi)
波束宽度	极窄(通常<5° 甚至<1°)	较宽 (基站60°-120°, 手机全向)
指向精度	要求极高(需精密伺服跟踪系统)	要求低 (固定基站或手机简单定向)
类型	大口径抛物面反射面天线为主	基站：板状阵列、全向天线；手机：内置天线
极化	常使用双极化(圆极化/线极化)提高频谱利用率	常用单极化(线极化)
环境适应性	需抗极端温度、真空、辐射	环境要求相对较低

接收系统品质因数 - G/T

定义： G/T 是衡量接收系统整体灵敏度的核心指标。G 是接收天线增益，T 是整个接收系统的等效噪声温度。G/T值越高，系统从噪声中提取微弱信号的能力越强。

公式： G/T = G_rx - 10log10(T_sys) (单位: dB/K)

系统噪声温度 (T_sys)：

T_sys 不是物理温度，而是将接收系统所有噪声源（天线引入的噪声 + 接收机内部噪声）折算到天线端口的等效噪声温度。

T_sys = T_ant + T_rx

T_ant：天线噪声温度。晴朗地面指向冷空背景T_ant可低至10-50K；指向温暖大地或大气层（尤其低仰角、高频段）T_ant可达100-290K；下雨衰减会进一步增加T_ant。

T_rx：接收机噪声温度。由LNA（低噪声放大器）主导。卫星接收机要求超低噪声LNA（0.5 dB以下噪声系数），T_rx可低至几十K。

计算示例 (卫星地面站):

接收天线增益 (G_rx) = 54 dBi

系统噪声温度 (T_sys) = 80K

G/T = 54 - 10*log10(80) ≈ 54 - 19 ≈ 35 dB/K

计算示例 (卫星上的接收机):

卫星接收天线增益 (G_rx) = 20 dBi (覆盖较大区域)

系统噪声温度 (T_sys)（含冷空背景）≈ 300K

G/T = 20 - 10*log10(300) ≈ 20 - 25 ≈ -5 dB/K (卫星端G/T通常较低)

关键区别：

极端重要性：在卫星通信巨大路径损耗下，接收到的信号极其微弱。高G/T值（特别是地面站）是保证链路可用性的生命线。

链路预算：把指标串起来的核心工具

上述所有指标 (EIRP, G/T, FSPL, 额外损耗) 最终汇聚到链路预算中，用于评估信号从发射端经信道到达接收端后，信噪比(C/N或Eb/No)是否满足解调要求。

简化链路方程 (接收功率): C = EIRP_tx - FSPL - L_other + G_rx - L_rx

C：接收端信号功率

EIRP_tx：发射端EIRP

FSPL：自由空间路径损耗

L_other：其他损耗（大气吸收、雨衰、极化失配、指向误差等）

G_rx：接收天线增益

L_rx：接收馈线损耗

接收信噪比 (C/N): C/N = C - 10log10(k * T_sys * B)

k：玻尔兹曼常数 (1.38e-23 J/K)

T_sys：接收系统噪声温度

B：信号带宽

与G/T的关系： C/N = EIRP_tx - FSPL - L_other + G/T - 10log10(k * B) - L_rx

G/T 直接决定了在给定EIRP_tx、FSPL、L_other、带宽B条件下能达到的C/N。

总结：

卫星通信的射频指标相对于普通地面通信，总体呈现 “更高、更严、更复杂” 的特点：

更高： EIRP、G/T值、工作频率、链路余量要求高得多。

更严：相位噪声、频率稳定度、ACLR/OOB等抗干扰指标、频率容限要求苛刻得多。

更复杂：面临巨大的路径损耗、严重的大气衰减（尤其雨衰）、显著的多普勒频移、极端严格的频谱共享和抗干扰要求、高动态的信号变化。

EIRP 是这种差异最直观的体现之一：卫星通信为了克服距离这个最大的障碍，无论是地球站还是性能稍好的用户终端，都不得不追求远高于普通手机的高功率辐射和/或高增益天线组合（即高EIRP）。这些严格的要求直接导致了卫星通信设备（尤其是地球站和星载有效载荷）在性能、复杂度和成本上都远高于普通通信设备。

来源：射频通信链
