记录一下仿真时候的问题(port相关)

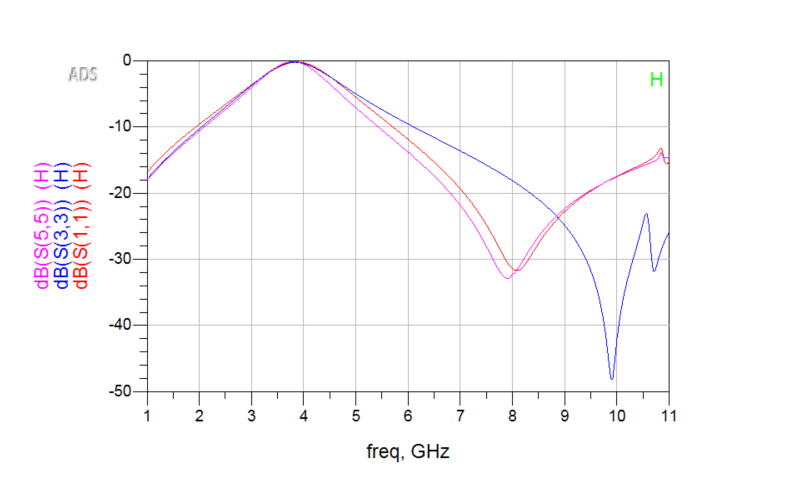

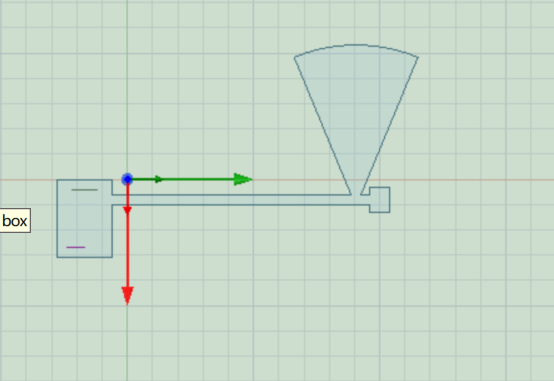

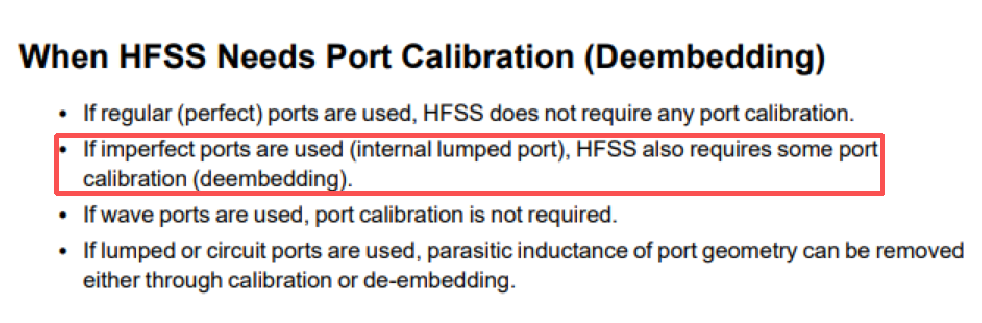

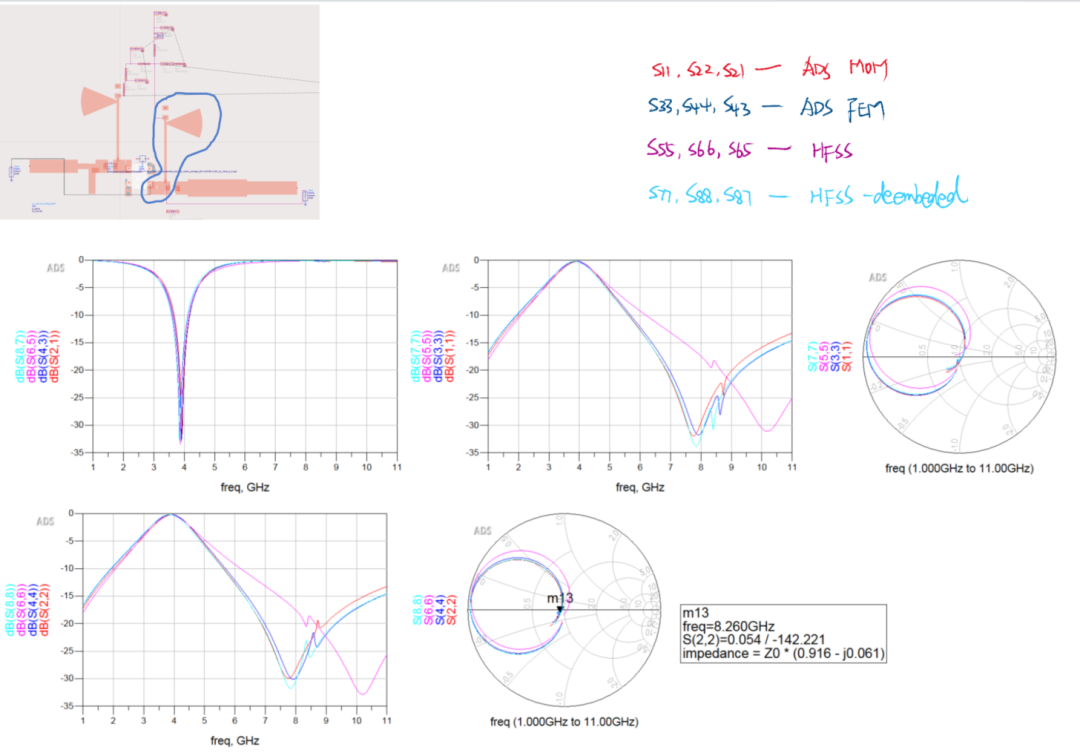

我说，ADS里面差不多了，我要把版图放到HFSS里面去仿真一下。HFSS，还是我家老大3岁多的时候，用过。当时接了一个Ku波段的高频多层板的项目，纠结插座的选型，仿了一把。现在老大已经11岁了，8年期间，没记错的话，应该都没碰过HFSS了，所以那是相当的不熟悉了。装的是2022版本。我用的功能也不多，就是建模，加端口，设置setup，看结果。性能一下子就飞掉了，输入驻波从-11dB变成-6dB，噪声系数也高了0.2dB。然后就一步步查啊，先确认仿真模型的所处背景都设置成基本一样，撇除环境的影响(HFSS里面，除了bottom，其他的都设置成radiation。ADS里面，FEM的时候，把side walls设置成open，然后vertical extension为15mm)。最后一级一级的看，发现仿一个简单的feeline，结果也有差别。又去help文件上找，看看port上的设置有没有什么没考虑到的。所以是因为没有deembed么，试着把lump port上面的deembed选上，果真，谐振频率接近了。虽然分着看电路的每一部分的仿真结果，确实是HFSS-deembed下的仿真结果，会和ADS中的FEM/MOM的趋势更接近，如下图所示。这个整版layout的仿真，着实烦人，主要原因是layout的仿真优化实在是太慢。 著作权归作者所有，欢迎分享，未经许可，不得转载
