反激电源是如何工作的？

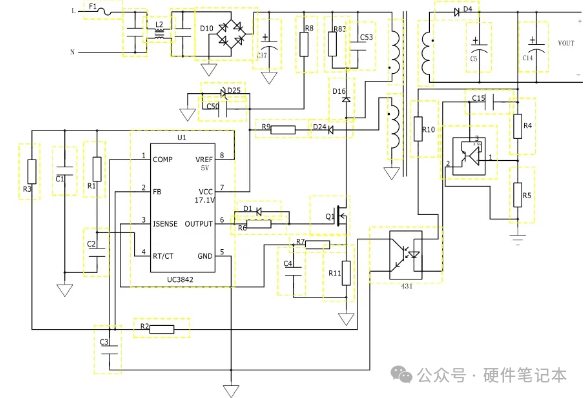

在小功率场合一般用的都是反激式开关电源，下图是一个反激式开关电源原理图。我把它分为三个部分:输入部分是常用的桥式整流，控制部分主要是UC3842，输出稳压主要由TL431和光耦配合。
下面详细讲解各元件的作用

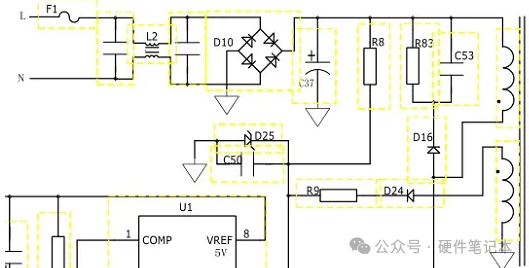

220V交流电通过保险丝，然后经过EMI滤波电路进行滤波，经过滤波后的交流再经过桥堆全波整流成310V直流电压，这个直流电压会随着输入电压的变化而变化。
大电解电容C37的作用是将310V直流信号进行滤波。
电阻R83，C53和D16组成了RCD尖峰吸收电路，用来抑制开关电源产生的尖峰电压，如果RCD某元件损坏，MOS管可能被击穿。

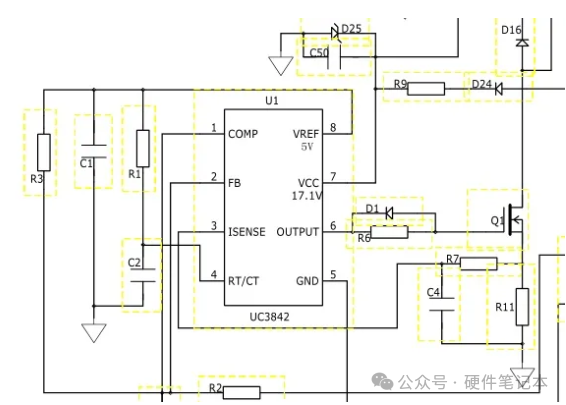

电阻R8是启动电阻，它是直接从DC310V取电，然后给电容C50充电，电容电压会逐渐上升，当电容电压达到了UC3842的启动电压，电源管理IC3842开始启动，6脚会输出驱动电压，驱动MOS管工作。
当3842工作启动后，启动电阻R18就失去了它的作用，3842的供电电压由变压器的副绕组提供。当电路开始工作后，副绕组会产生电压，经过二极管D24整流，电阻R9限流，再通过稳压二极管D25稳压，为3842提供持续不断的电源。稳压管D25的作用是防止芯片电压过高，从而损坏芯片。
启动电路主要针对外置MOS管，有些芯片内置MOS，就不需要启动电阻R8。
电阻R11是电流采样电阻，当流过MOS管的电流发生变化时，采样电阻R11两端电压也会发生变化，3842的三脚会检测这个电压，根据这个电压的变化，对开关管的占空比进行调整。
当MOS管导通时，电流通过变压器线圈，经MOS管到地形成一个回路。变压器初级电压方向为上正下负， 次级会感应出上负下正的电压，因为同名端的电压方向相同，二极管反向截止，次级不会有电压输出。
当MOS管截止时，变压器初级线圈电感中的电流不能突变，会产生一个感应电动势，来阻止电流变小。这个电动势的方向为上负下正，次级线圈会感应出上正下负的电压，二极管D4导通，此时有电压输出。
反激电源在开关管导通的时候次级没有输出，在开关管截止时，次级才有输出。
怎么实现稳压的呢？

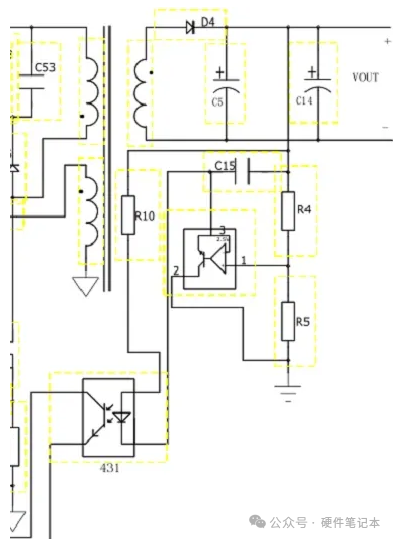

主要通过可调的精密稳压源TL431。通过取样电阻R4，R5对输出电压进行取样，取样电压进入431的1脚进行电压比较，当电压超过431基准电压2.5V的时候，431就开始导通，这时候就会有电流经过电阻R10，以及光耦的输入端12脚，再通过431到地形成回路，光耦就导通。这时候3842的1脚就会被拉低，3842就知道了可能输出电压过高，就会调整MOS管的占空比，让MOS管的导通时间变短，这样输出电压就会变小。输出电压变小，通过输出取样电阻R4，R5产生的分压就会减小，当取样电压低于2.5V，431不会导通，光耦也就不工作，3842的1脚就不会被拉低，可能知道输出电压变小了，就会重新调整占空比，让导通时间变长，输出电压就会重新增加。通过431和光耦的配合，不断的将输出的电压信号反馈给3842,3842根据这个反馈信号，对开关管进行不断的调整，从而达到了电源稳压的目的。
开关电源的输出电压是可以进行微调的，通过调整取样电阻R4的大小来调整输出电压，取样电阻越大，输出电压越高，反之则低。
