指标从设计到落地——功放
指标从设计到落地——功放
核心思想： 设计不是凭空想象，而是将抽象的“要求”层层分解、匹配、计算、验证，最终变成具体的电路和零件 。
1 频率 Frequency
为什么重要：决定用什么工艺、什么管子、什么PCB材料。
怎么定
≤ 2 GHz、成本敏感、小带宽、不怕大驻波 → 闭眼 LDMOS。
≥ 3 GHz、宽带、高效率、小尺寸、能接受单价高 → 直接 GaN。
2–3 GHz 重叠区：看预算、看散热、看交期，谁便宜用谁。
留 margin：
如果客户说“2.4–2.5 GHz”，你就按2.3–2.6 GHz设计，防止高低温漂出去。
怎么实现（给小白）
打开Qorvo/NXP/ADI官网 → 把S参数下载下来。
在ADS里建个模板，把管子放上去，跑一下Stability+Gain，看管子够不够。
验证方法

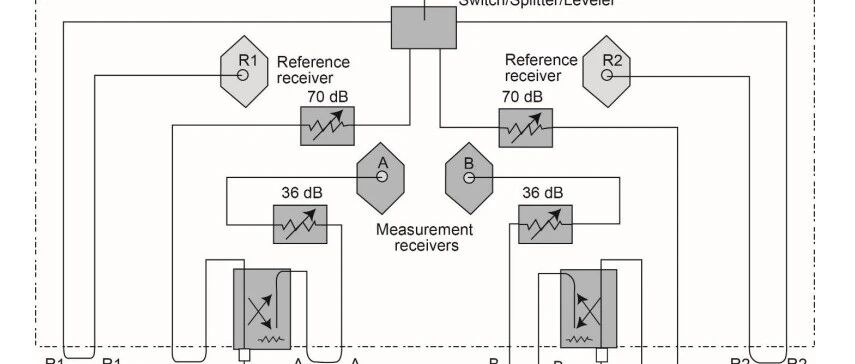

VNA扫S21，看-3 dB带宽是否覆盖2.3–2.6 GHz。
记录“增益下降1 dB”对应的频率点，写进报告。
2️⃣输出功率 Pout
为什么重要：直接决定散热片尺寸、电源电压、价格。
怎么定
客户说“我要2 W”，你就问“是P-1 dB还是饱和功率？”“有没有峰均比要求”
小白记住：
P-1 dB：线性还能看，EVM不爆炸。
Psat：最大能打出去，但信号已经“糊”了。
留1 dB margin：要2 W→设计2.5 W，防止批量掉链子。
验证方法
信号源+频谱仪：
连续波扫功率，看P-1 dB压缩点是否≥2.5 W。

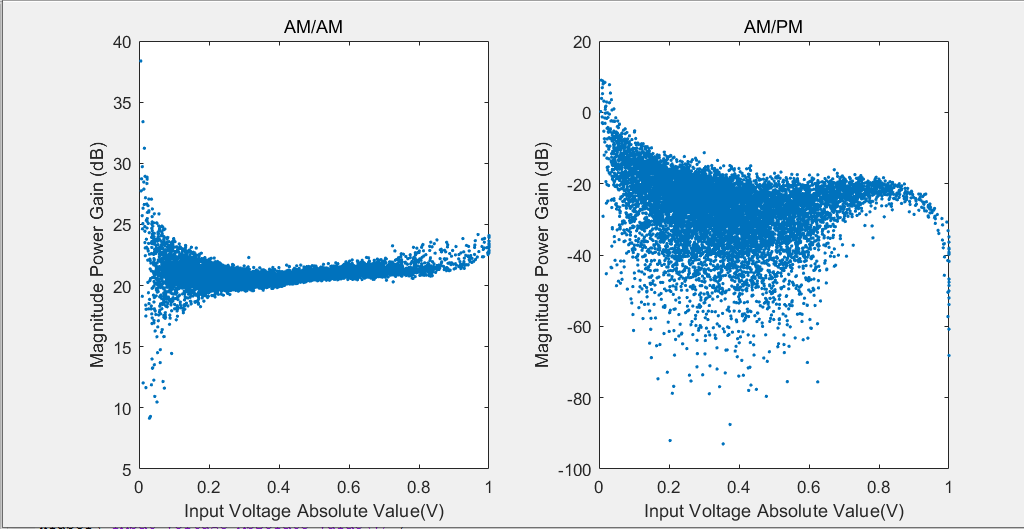

记录增益压缩曲线，拍照贴报告。
3️⃣谐波 Harmonics
谐波决定了功放后级需要搭配什么样的滤波器，什么阶数的滤波器。
怎么定
内部再严5 dB：
法规-45 dBc → 设计-50 dBc，给高低温留余量
怎么实现
输出加低通滤波器（切比雪夫/椭圆），把2f0、3f0打掉。
如果还不够，就：
提高偏置点→减少过驱动；
选GaN管子→本身谐波低。
验证方法
信号源打单载波，频谱仪看2f0、3f0功率，直接读dBc。
把高低温（-40 ℃/+85 ℃）都扫一遍，写“最差值”进报告。
4️⃣增益平坦度 Gain Flatness
为什么重要：宽带信号（802.11ac 160 MHz）如果带内波动大，EVM直接炸。
怎么定
带宽≤ 10 MHz：±0.5 dB
带宽 100 MHz：±1 dB
带宽 500 MHz：±2 dB（再严就加EQ）
怎么实现
先做S参数匹配，看管子本身波动。
如果波动大：
加负反馈（小电感+电阻）；
或者做两级增益均衡器（ADS有模板）。
验证方法
VNA扫S21，保存CSV → Excel画“增益-频率”曲线 → 用“MAX-MIN”算峰峰值。
把最差值写进报告，附曲线截图。
5️⃣输入信号幅度（驱动功率）
为什么重要：决定了设计用多少级放大器驱动
怎么定
看管子Gain那一行：
如果Gain=30 dB，Pout=34 dBm（2.5 W），则
Pin = 34 – 30 = 4 dBm（约2.5 mW）。
问基带同事：“你们DAC能出0 dBm吗？”
如果只能出-10 dBm，就再加驱动级，把增益补到40 dB。
验证方法
信号源从-20 dBm扫到+10 dBm，看Pout什么时候达到目标。
记录“最小驱动功率”，写进接口文档。
6️⃣ 输入驻波 VSWR_in
为什么重要：驻波高，信号反射回去，DAC会报警、EVM差。
怎么定
基站：≤ 1.5:1（-14 dB回损）
消费级：≤ 2:1（-10 dB回损）
怎么实现
用Smith圆图做共轭匹配，先管噪声就低噪模式，不管噪声就最大功率模式。
如果板子小，加π型衰减器（3 dB）换带宽，也能把驻波压下去。
验证方法
VNA打S11，看最差频点是否满足。
把Smith图截图贴报告，标出“目标区”和“实测点”。
7️⃣工作电压 Vcc
为什么重要：决定用什么电源芯片、管子的选型。
怎么定
客户给“28 V系统”，优选**28 V±5 %**的管子。
怎么实现
打开管子datasheet，看Recommended Vds/Vcc。
用LDO还是DC-DC？
电流≤ 0.5 A：LDO省事儿；
电流≥ 1 A：DC-DC，效率≥ 90 %，散热小。
8️⃣峰均比 PAPR
为什么重要：LTE 100 RB信号PAPR≈8 dB，如果按连续波算功率，EVM一定很差。
设计规则：
P-1 dB ≥ 平均功率 + PAPR + 2 dB margin
例：平均功率33 dBm，PAPR 8 dB → P-1 dB ≥ 33+8+2 = 43 dBm（20 W）！
怎么实现
选更大功率管子；

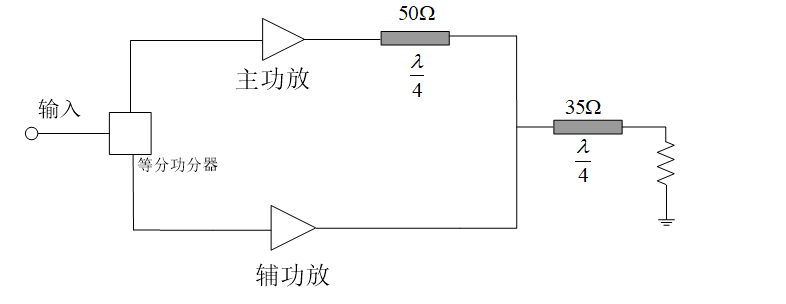

或者Doherty/包络跟踪，降功耗。
验证方法

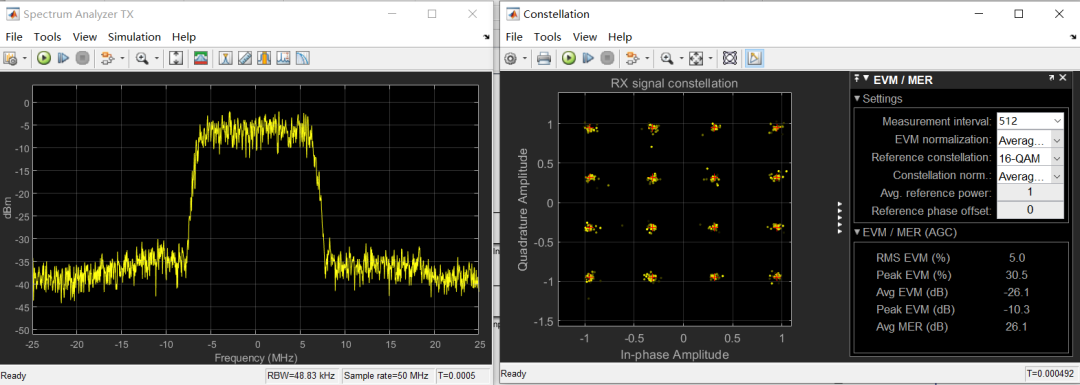

信号源打LTE 100 RB，频谱仪看ACLR/EVM。
EVM≤ 3 %算过关。
9️⃣驻波告警 VSWR Alarm
为什么重要：天线口坏了/被雷劈，机器要能自我保护。
怎么定
内部阈值：
VSWR ≥ 3:1（-6 dB回损）→ 降功率3 dB
VSWR ≥ 5:1（-3.5 dB回损）→ 直接关功放
怎么实现
定向耦合器+检波管→输出前向/反向功率。
MCU采样算VSWR，超阈值就拉低使能。
验证方法
接滑动变阻器当假负载，把VSWR调到3:1、5:1，看是否降功率/关机。
