IV 型储氢气瓶滚塑内胆中金属凸台部件的包封集成

1年前浏览519
大家晚上好,带大家读一篇文献吧



01.摘要

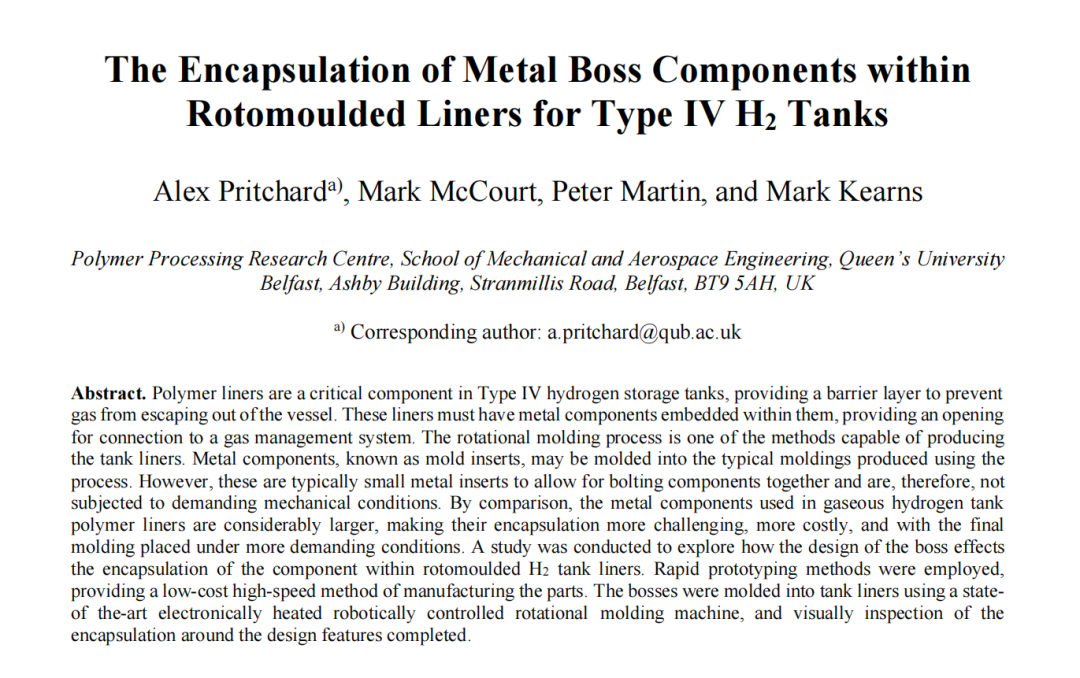

聚合物衬里是 IV 型氢气储罐中的关键部件,它作为阻隔层可防止气体从储罐中泄漏。这些衬里必须嵌入金属部件,以提供与气体管理系统连接的接口。旋转模塑工艺是能够生产储罐衬里的方法之一。该工艺生产常规模塑件时,可将被称为模具嵌件的金属部件模塑到塑件中。然而,这些金属嵌件通常是用于部件螺栓连接的小型金属件,因此无需承受严苛的机械条件。相比之下,气态氢气储罐聚合物衬里中使用的金属部件尺寸要大得多,这使得其封装难度更高、成本更高,且最终模塑件需承受更严苛的条件。本研究旨在探究凸台设计对其在旋转模塑氢气储罐衬里中封装效果的影响。研究采用快速原型制造方法,该方法能以低成本、高效率生产相关部件。研究人员利用最先进的电子加热机器人控制旋转模塑机,将凸台模塑到储罐衬里中,并对各设计特征周围的封装情况进行了目视检查。



02.引言





滚塑是一种用于生产中空塑料部件的工艺。近年来,该工艺被认为是生产 IV 型气态氢气储罐部件(即衬里)的有效方法(见图 1)。该部件的作用是将氢气密封在储罐内,因此制造时需使用尼龙等具有高气体阻隔性能的聚合物 [1]。


滚塑是生产衬里的理想工艺,因为与吹塑工艺相比,其模具成本更低,且不同模塑过程中聚合物用量和模塑件厚度的调整也更为便捷。


如图 1 所示,氢气储罐还配备有凸台,以便将储罐与气体充装及分配系统连接。在吹塑储罐衬里中,凸台需通过二次焊接工艺安装,相比滚塑塑衬里采用的嵌入式模塑凸台,这种方法效果欠佳 [1]。
图 1 IV 型氢气储罐的典型部件


在塑料模塑件中模塑金属部件(通常称为嵌件)并非新做法,注塑成型和旋转模塑中都有相关应用案例


在模塑件需作为大型组件的一部分进行装配时,金属嵌件的应用最为广泛,通过 “模塑成型的金属螺纹和螺栓,为部件间的连接提供必要的强度”[4]。图 2 展示了旋转模塑行业中常用的黄铜模具嵌件示例,不过根据具体应用场景,也可使用铝或钢材质的嵌件。为使模具嵌件能承受各应用场景下预期的扭矩和 / 或拉伸载荷,正确选择嵌件至关重要。图 2 展示了用于提升嵌件机械性能的设计特征,包括六边形结构、中心缩颈以及孔洞。这些孔洞可使材料在缩颈区域内外流动,从而使嵌件成为最终塑件的有机组成部分 [4]。

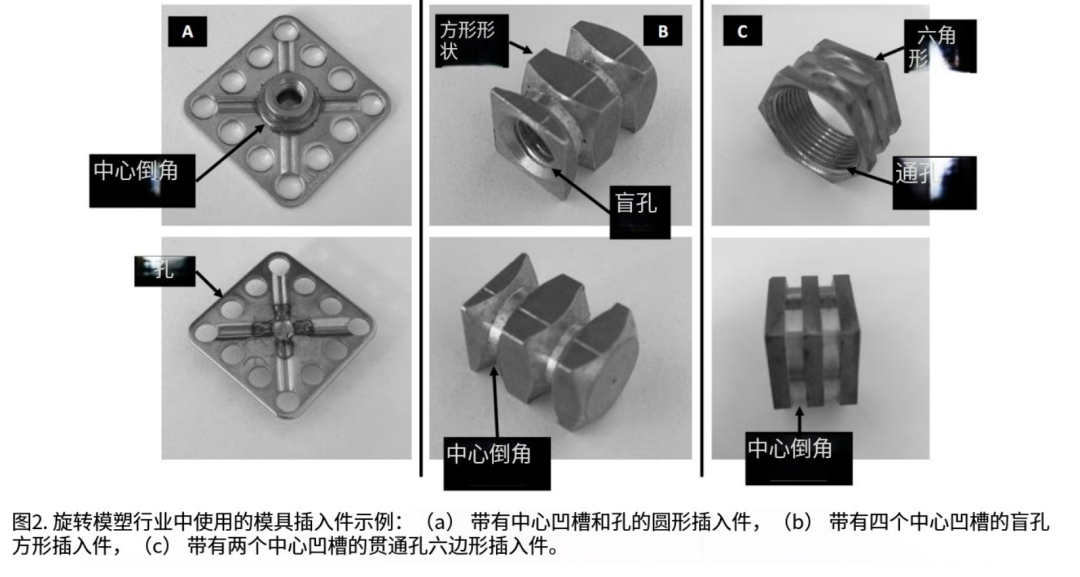

图 2 旋转模塑行业常用模具嵌件示例:(a)带中心缩颈和孔洞的圆形嵌件,(b)带四个中心缩颈的盲孔方形嵌件,(c)带两个中心缩颈的通孔六边形嵌件
相比之下,滚塑储罐衬里中使用的被称为凸台的金属部件,其尺寸远大于行业中常规使用的嵌件。这些凸台的封装难度更大、成本更高,且由于使用条件严苛,其封装质量对储罐安全性至关重要。
将金属部件与旋转模塑塑料部件结合时,主要面临两大挑战:一是确保向金属部件的充分热传递,二是尽量减小塑料与金属之间的收缩率差异 。在模塑过程中,需将凸台固定在特定位置,模塑完成后再将其取出。对于小型嵌件,只需通过模具壁上的螺栓(有时配合弹簧使用)即可固定,弹簧可在冷却过程中为收缩提供空间。
相比之下,大型凸台则需要定制设计的固定装置。由于嵌件会起到散热作用,对于使用传统燃气驱动设备进行的模塑工艺,沃林(Wallin)等人建议使用铜棒或铝棒来促进热量向嵌件传递。然而,行业正逐步转向采用电子加热模具,以更好地控制模塑过程 。此外,赛勒(Syler)等人采用摄像系统实时观察嵌件的封装过程,


发现由于凸台散热过快,会导致局部过热,从而产生不良影响。研究还发现,过热现象也存在一定的积极作用:过热会降低凸台周围区域聚合物的粘度,使其能随模具的运动而流动


 由于电子加热模具是新兴技术,目前针对摒弃烘箱环境的严苛条件后,新的模塑工艺和监测技术的研究尚不多见 [7]。因此,目前尚不清楚如何更有效地控制凸台的加热过程,也不清楚如何利用现代传感技术监测凸台设计及其对封装效果的影响。由于储罐凸台尺寸较大,采用单块金属坯料加工定制凸台的成本较高。这使得可生产的部件数量有限,进而限制了可研究的设计特征数量。在注塑成型领域,研究人员已采用快速原型制造方法生产模具部件,避免了使用单块金属坯料加工 。但迄今为止,针对旋转模塑部件原型凸台的低成本制造方法的研究尚未开展。
本研究的目的是通过改善凸台在聚合物衬里中的封装效果,生产高质量的氢气储罐衬里。为实现这一目标,研究人员利用现有原型制造方法确定了凸台部件的低成本生产方式,并通过这些方法制造部件,以研究设计特征对凸台在聚合物中封装效果的影响。



03.实验方法与材料





本研究探索了两种用于制造耐高温聚合物材料凸台的方法:立体光刻 3D 打印法和硅胶模具环氧树脂浇铸法。研究对凸台的设计进行了优化,以便在单个部件上实现多个设计特征的分析。这一设计对于未来环氧树脂浇铸相关研究尤为实用,因为硅胶模具可快速制造多个相同设计的部件,从而便于研究聚合物材料对凸台封装效果的影响。随后,研究人员利用电子加热衬里模具,在机器人控制旋转模塑机中将凸台模塑到衬里中。
2.1 封装研究用凸台设计

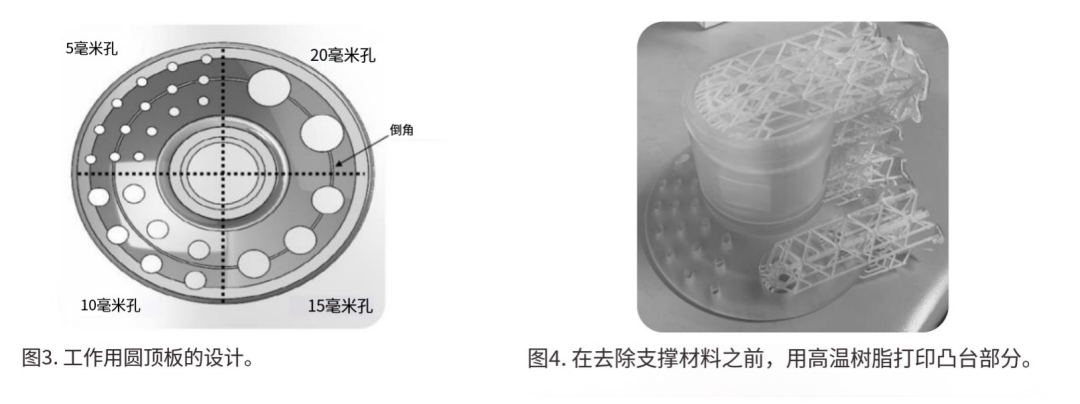

为最大限度减少泄漏通道,凸台必须完全被聚合物衬里包裹,且聚合物需覆盖凸台圆顶的两侧。这一目标可通过在圆顶上设置孔洞实现。由于聚合物衬里的壁厚较薄(约 5-10mm),孔洞可引导聚合物流向圆顶靠近模具壁的一侧。孔洞直径决定了流经孔洞的材料量。研究人员将圆顶分为四个象限,每个象限设置不同直径和排列方式的等间距孔洞(见图 3)。此外,圆顶上还设计了侧凹结构,可将部分圆顶板折断,从而在无需制造全新部件的情况下获得更小直径的凸台。
2.2 立体光刻凸台制造
立体光刻 3D 打印工艺利用紫外激光固化粘性光敏树脂,该树脂有多种材质可选,包括可铸造型和耐高温型。本研究采用 Formlabs 2 打印机,使用耐高温 V2 树脂(美国马萨诸塞州萨默维尔市 Formlabs 公司)打印凸台,如图 4 所示。选择该材质是因为其具有较高的耐热性,可承受高达 230℃的温度,能够适应旋转模塑过程中聚乙烯模塑件约 200℃的内部空气温度 [2]。所有部件均按照制造商推荐的时间和温度进行清洗和固化。

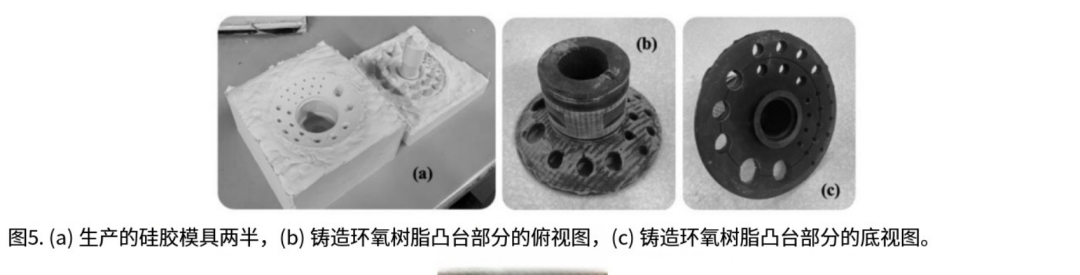

图 4 去除支撑材料前的耐高温树脂 3D 打印凸台部件
2.3 树脂浇铸凸台制造
硅胶模具分为 “单组分” 和 “双组分” 两种类型。单组分模具主要用于具有平面或底面的模型,其形状类似冰格。而双组分模具则更适用于复 制几何形状复杂、带有较深侧凹的精细模型。硅胶模具可用于制造多个具有极复杂几何形状、侧凹结构和精细细节的部件复 制品。由于凸台几何形状复杂,本研究采用双组分硅胶模具。首先,通过熔融沉积成型打印机制造出该设计的聚乳酸(PLA)母模。然后分两次浇筑制作硅胶模具,如图 5(a)所示。具体工艺为:将硅胶与弹性体混合后,浇筑在母模上,并在室温下固化。第一次浇筑时,先利用造型黏土在凸台圆顶周围确定分型面,然后将硅胶浇筑在分型面上。待第一次浇筑的硅胶固化后,去除并清理 PLA 母模和模具上的黏土,再进行第二次浇筑。为实现两半个模具的对准,研究人员在 PLA 母模的孔洞中填充黏土,使其成为定位销。最终的浇铸部件采用 Polycraft FR4 灌封阻燃黑色环氧树脂(英国牛顿阿比市 MB 玻璃纤维公司)制造(见图 5(b)和(c)),选择该材料是因为其可承受高达 150℃的温度。

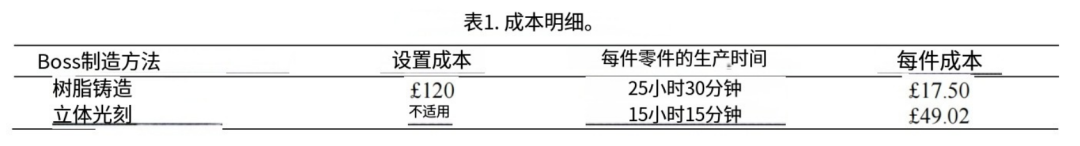

图 5 (a)制作完成的双组分硅胶模具,(b)环氧树脂浇铸凸台部件的俯视图,(c)环氧树脂浇铸凸台部件的仰视图
2.4 凸台与储罐衬里的模塑结合
研究人员使用 AMS Robomould 模塑机生产了两个带嵌入式凸台的衬里。每次模塑均使用 4kg 聚乙烯粉末(mM3583 UV,法国道达尔石化公司)。每次模塑前,将一个凸台放入储罐衬里模具中。模塑过程中,模具温度设定为 230℃,内部空气峰值温度设定为 200℃。冷却后,对凸台的封装情况进行目视检查。



04.结果与讨论





表 1 列出了各部件的生产成本和生产时间。模具制作完成后,环氧树脂浇铸部件的单件成本远低于立体光刻 3D 打印部件。但这种成本优势仅在需要大量生产相同设计部件时才能体现,例如未来研究聚合物材料对凸台封装效果影响的实验中。研究发现,Polycraft FR4 环氧树脂粘度极高,需要充分搅拌才能确保成功固化。因此,环氧树脂的浇筑时间成为了制约因素 —— 浇筑时间最长可达 1.5 小时,且早期生产的部件圆顶背面出现了空隙。立体光刻 3D 打印工艺则具有明显优势:设计修改便捷,打印部件精度高、质量好,能精确复现计算机辅助设计(CAD)模型且无空隙,还可添加用于加热和冷却的内部通道,并且生产速度远快于环氧树脂浇铸工艺。

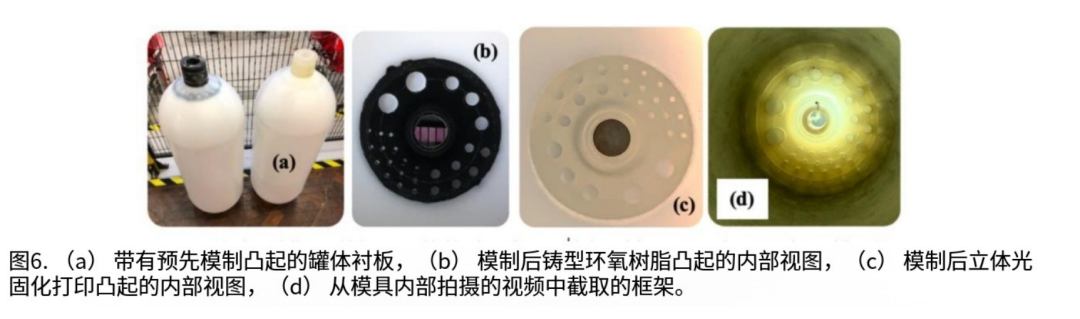

表 1 成本明细
图 6(a)展示了本研究中生产的两个储罐衬里。两种方法制造的凸台所用聚合物材料均能承受模塑过程中的条件。图 6(b)和(c)展示了从储罐内部观察到的凸台背面。结果显示,两种凸台的小孔中聚合物均仅部分填充,而大孔中几乎未形成聚合物填充。这一现象可能是由于凸台放入模具前未进行预热,导致聚合物无法与凸台充分结合,也无法完全填充凸台周围空间。采用 3D 打印技术制造金属凸台可解决这一问题,因为本研究中使用的聚合物材料存在耐高温上限。不过,在凸台中设置用于油加热系统的内部通道也可能有助于改善这一问题,使塑料凸台能更好地模拟金属凸台的模塑特性。
目前,研究团队正在开发用于监测凸台在聚合物衬里中封装过程的摄像系统。图 6(d)展示了从模具内部实时视频流中截取的一帧图像 —— 摄像机被安装在模具与凸台相对的一端。该系统利用了本研究中 Formlabs 耐高温树脂打印部件的透光性,通过模具外部的光源即可对部件进行照明。研究人员希望该系统能为未来研究凸台封装过程提供更深入的见解。
图 6 (a)带嵌入式凸台的储罐衬里,(b)模塑后环氧树脂浇铸凸台的内部视图,(c)模塑后立体光刻 3D 打印凸台的内部视图,(d)模具内部视频截取帧



05.结论





本研究旨在通过改善凸台在聚合物衬里中的封装效果,生产高质量的氢气储罐衬里。研究目标包括:利用现有原型制造方法确定凸台部件的低成本生产方式,以及通过这些方法制造部件以研究设计特征对凸台封装特性的影响。基于研究结果,得出以下主要结论:
  • 确定了两种可生产低成本原型凸台的制造技术,且所生产的凸台能承受常规旋转模塑过程中的条件,这两种技术分别是树脂浇铸法和立体光刻 3D 打印法。
  • 利用 3D 打印部件的透光性,研究人员成功采用摄像系统对模具内部的凸台进行了观察 —— 通过模具外部的光源即可对部件进行照明。
  • 未来计划进一步研究设计和材料对凸台封装效果的影响。


来源:气瓶设计的小工程师
