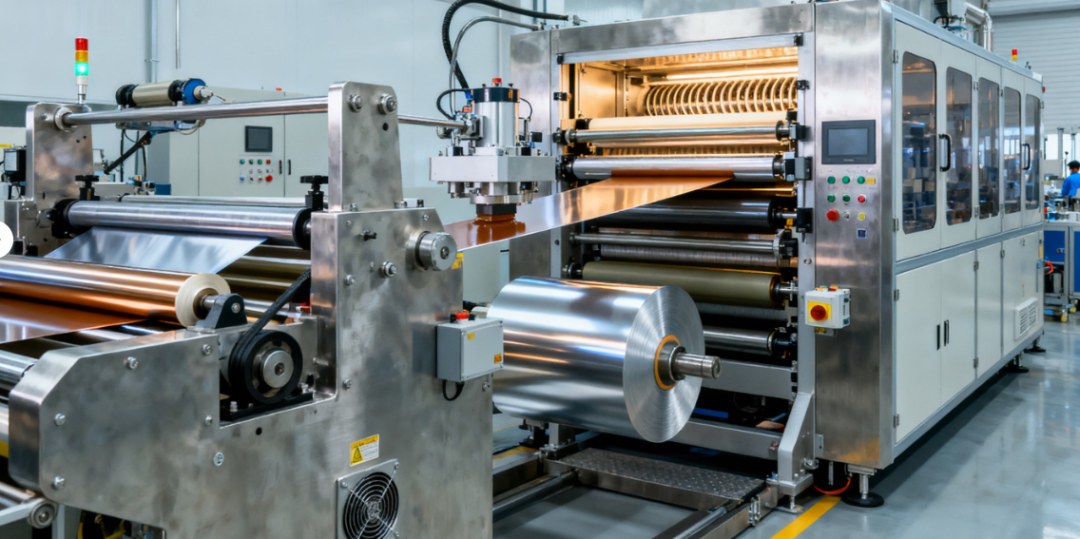

深度解读涂布机主要部件!
锂电那些事今日第三条2025年09月18日 星期四
刮刀
贴附在辊筒或基材表面，用于清除多余涂布液或污物的柔性或刚性刀片。
解读：
刮刀是一种长条形且刀口带有弧度的专用机械刀片，根据刀片不同，刮刀主要有薄片刮刀、逗号刮刀、R型刀、尖刀、刮棒、钢丝刮刀、气流刮刀等类型。
利用刮刀进行计量和整饰可以将基材表面的凹陷处填平，使得涂层面相当平滑，适应于高黏度涂布液和高速的涂布。
逗号刮刀辊
在圆辊表面沿母线加工成形似逗号刃口的辊。
解读：
所谓“逗号刮刀”是圆辊表面沿母线加工成刃口，形似逗号。逗号刮刀辊用于高精度的涂布液刮涂，主要用于对涂层厚度的精确计量。涂层的均匀度主要取决于逗号刮刀辊的全跳动、圆柱度和刃口直线度。在使用过程中，由于其本身的重力和工作载荷等因素的影响，逗号刮刀会出现一定程度的挠曲变形(逗号刀长度越长，其挠曲量越大)，从而影响涂层的均匀性和表面质量。通过调整刮刀所受力的大小来实时调节或者消除逗号刮刀的挠曲变形量，能有效提高逗号刮刀的高精度特性。
挡液板
阻拦涂布液溢出的板。
解读：
挡液板是用于稳定辊涂设备加液位的装置，挡液板与涂布液流动顺向。挡板装置包括左右两个，分别设置在辊涂设备的定量辊和胶辊之间的辊涂工作面的两端处，每个挡板装置包括沿辊涂工作面长度方向设置的可移动机械装置，连接板和挡板，挡板上设有定量辊弧面、胶辊弧面、定量辊弧面和胶辊弧面分别与对应的定量辊、胶辊的弧形半径一致且间隔间隙相等；可移动机械装置为气缸装置或伺服电机装置;连接板的材质为不锈钢或PVC材料，挡板的材质为耐酸碱、耐溶剂、耐磨性材料。
堰板
涂布头中限制涂布液流向的组件。
解读：
一个坡流涂布模头由几块堰板组成，原则上一块堰板对应一个涂层。通常，各堰板几乎是相同的长方形块，也可以根据流变学和每个特定涂层的流速来设计不同层次的堰板。
堰板由特种不锈钢或铝材制成，宽度大于基材宽度，堰板的顶面倾斜一定角度，当由两块堰板组成腔体和狭缝，可实现涂布液横向宽度的均流分布。
涂布液槽
供给涂布液的容器。
解读：
为了使涂布的厚度及平整度保持稳定，涂布液槽在涂布过程中需要连续供液，在这个过程中通常需要实现闭环控制以保证涂布液槽内的涂布液固含量相对稳定。
涂布辊
涂布单元中，将涂布液转移到基材表面的辊。
解读：
涂布辊一般为圆柱状，其中凹版涂布辊的周向表面雕刻有若干个储液小孔穴，通过与涂布液槽的接触可以储存一定量的涂布液，然后基材与涂布辊接触将涂布液转移至基材表面上。涂布辊有多种结构形式，如单辊、双辊、三辊、五辊等。
涂布辊的形位公差、刚性、平衡精度、装配精度和内置加热保温系统都直接影响涂布液的状态，从而影响转移率和涂布均匀性。因此，设计和选用高精度、耐磨性好的涂布辊是一项重要工作。涂布辊可以实现简单的涂布操作，适用于多种底材涂膜的制定。
背辊
涂布单元中，在涂布位置支撑基材并使其保持稳定状态的辊。
解读：
背辊作用是在涂布过程中使基材压实、平整、保持稳定，从而得到更好地涂层效果。背辊会产生压力，当压力控制不当时，容易使基材产生皱纹等现象，造成涂布不均匀。
带料辊
辊式涂布单元中，从涂布液槽向涂布辊传递涂布液的辊。
解读：
带料辊是从涂布液槽中带起涂布液并传递给涂布辊，在两辊逆涂方式中还可以起到匀液辊的作用。带料辊通过定位辊定位将基材带料到输送辊上，整体结构稳定，输送结构流畅，使用方便，定位辊带动带料辊在移位槽进行位置调整，避免因为距离过短或者过长而出现的送料翻转的现象，解决了送料不稳定的问题,带料毛刺的设计，加大摩擦力，使基材不会从带料辊滑落，提高输送质量。
计量辊
辊式涂布单元中，控制涂布量的辊。
解读：
计量辊是在涂布或压延时用于行走片材计量的辊筒。中间部及分别连接在该中间部两端的两端部，中间部呈圆柱体，计量辊的直径自中间部向端部外侧呈弧形或直线逐渐减小。
涂布头
通过狭缝将涂布液涂布到基材表面的装置。
解读：
涂布模头被称作涂布机的心脏，是提高涂布产品质量和成品率的关键装置。狭缝涂布作为一种精密的预计量涂布技术，涂布头将涂布液沿狭缝挤出涂布在移动的基材上，涂布均匀性和厚度依靠涂布模头的型腔结构和狭缝宽度来调节。
涂布模头的上料装置完全封闭，隔离了外来污染物；涂布液利用率高、性质稳定；能适应不同涂布液黏度、固含量以及溶剂系统；涂布速度快、精度高、湿厚度均匀。缺点是设备成本较高；对操作人员技术要求高，安装和操作要求高；涂布模头维护成本高。
压辊
使基材均匀压贴的辊。
解读：
压辊是一种能把挤塑或压延的薄膜均匀地与基材压贴在一起的设备。在挤塑涂覆和压延涂覆中，分别与冷却辊、压延辊组合使用的橡胶辊。压辊一般用于涂布压辊、牵引压辊、复合压辊和收放料卷压辊等。
涂布压辊
与涂布辊对辊运转的压辊。
解读：
涂布压辊主要由橡胶层和辊芯组合而成，应具有耐老化、耐臭氧、耐酸碱、耐高温、耐酒精酮类等化学溶剂性能。
牵引压辊
与牵引辊对辊运转的压辊。
解读：
在压辊式牵引装置中，牵引压辊是主动辊，一般为胶辊。牵引压辊由气缸或油缸移动，调节与牵引辊之间的间隙从而实现间距调节。
吸附辊
通过辊内负压将基材吸附于自身表面的辊。
解读：
吸附辊是真空吸附装置中与真空泵相连的部件，主要有钢制带微孔的辊、钢制辊体外加不锈钢网罩两种。
与普通的牵引辊相比，吸附辊增大了对基材的吸附接触面积，提高了工作效率，增大摩擦力，防止出现基材引起相对滑移现象。工作时，通过辊面细孔形成的负压吸附住基材，使基材紧贴辊筒体牵引向前行进，并可根据基材的重量和厚度等参数不同选择不同力度的吸附辊。
冷却辊
通入冷媒的辊筒。
解读：
冷媒通常为冷却水。冷却辊位于涂布干燥装置和成品收卷单元的中间，其作用是通过降温来减少带涂层基材的变形程度。冷却辊工作时，要求辊的两端不会因冷却水温度低而结露，保证辊面温度均匀，从而不会对基材造成损坏。
可调导向辊
在水平或上下方向可调节的辊。
解读：
可调导向辊包括转轴和辊体，转轴上设有定位孔，定位孔上固定有定位杆，使辊体固定在转轴上，可通过手轮对辊体进行在水平或上下方向调整。
导向辊材质的选择、结构的设计、表面处理、轴承的使用，对涂布基材的运行有十分重要的作用。
