命令流 | Workbench自动批量导出数据

11月前浏览1921

1 问题描述

我们进行CAE仿真时，经常需要导出数据处理。对于单一工况的少量数据，我们可以通过手动操作导出数据。但是对于多工况、多载荷步的大量数据，采用手动操作的方式，显然是费时费力、很不现实的。

本文通过实例操作，演示Ansys Workbench自动批量导出结果数据方法，不仅可以自动批量的将分析结果导出，而且可以将每个工况、每个载荷步的分析数据分别保存在同一个文件中。

2 读取结果数据

该方法基于Ansys强大的命令流，因此我们先将Workbench的分析结果导入到Ansys经典界面中。具体操作步骤如下：

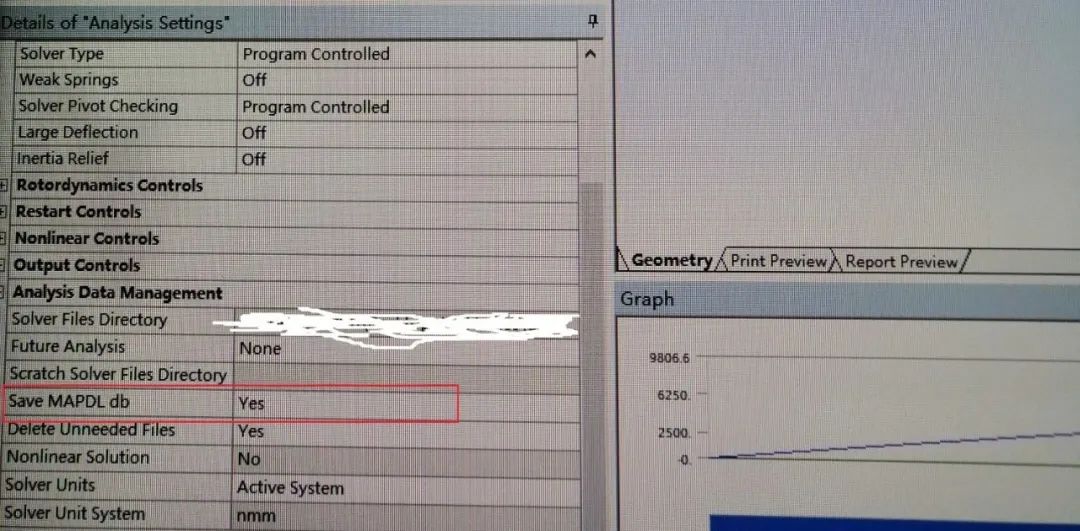

Step 1：在Mechanical界面下，前处理后、Solve求解前，单击Analysis Settings，在下方面板的Analysis Data Management中设置Save MAPDL_db为Yes，如下图所示。（特别重要操作，否则ANSYS经典界面无法打开结果文件）

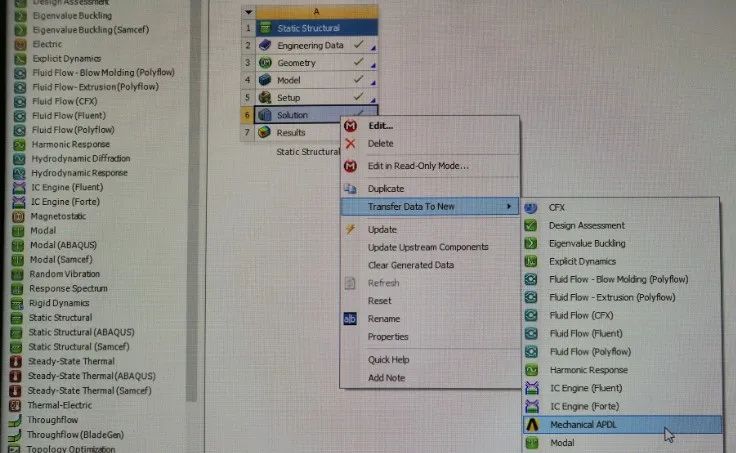

Step 2：点击Solve求解，关闭Mechanical界面，返回到Workbench主界面，右击项目流程图中的Solution，单击Transfer Data To New，选择Mechanical APDL，将Workbench的分析结果数据传递到Ansys经典界面中，如下图所示。

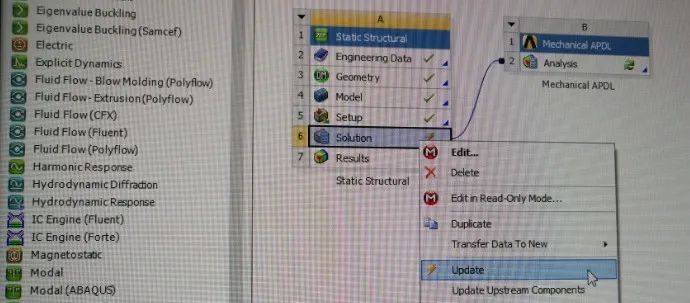

Step 3：右击项目流程图中的Solution，选择Update，进行结果更新，如下图所示。

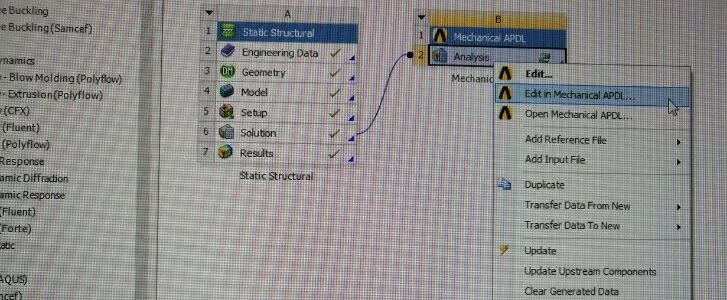

Step 4：右击Mechanical APDL下的Analysis，选择Edit in Mechanical APDL，进入Ansys经典界面，如下图所示。

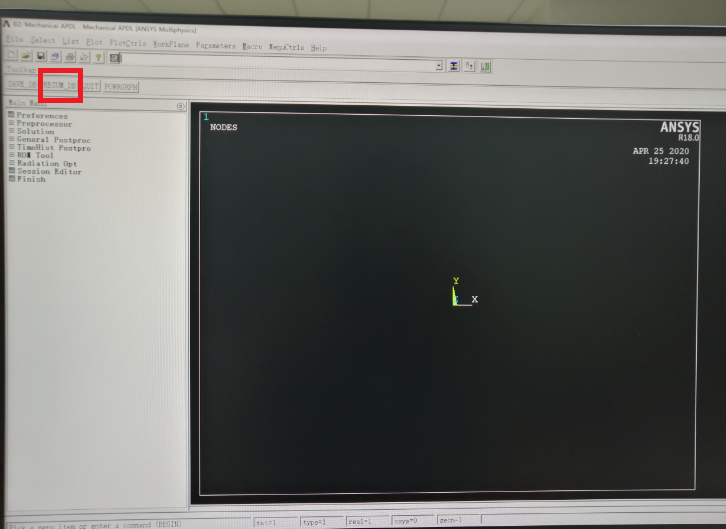

Step 5：此时，Ansys经典界面一片漆黑，没有模型显示，说明模型还未成功导入，点击左上角RESUME_DB，如下图所示。

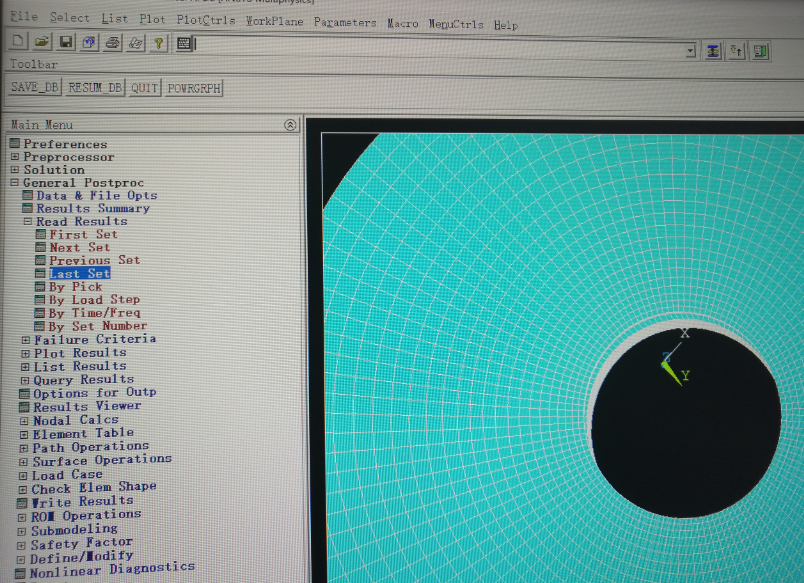

Step 6：展开General Postproc，展开Read Results，双击Last Set，读取Workbench的分析结果，如下图所示。

3 批量导出数据

通过上述操作后，我们已将Workbench的分析结果成功导入到Ansys经典界面中，接下来就可以通过命令流实现分析结果的批量导出。具体操作步骤如下：

Step 1：将指定点、线、面等几何体的节点编号保存为文本文件（如nodenum.txt），然后将该文件保存在工作目录\files\dp0\APDL\ANSYS下。（重要操作，否则命令流无法读取节点编号）

Step 2：用记事本编写并保存如下代码：

/post1
m=“指定点、线、面的节点总数”
!定义一个数组用于存放数据*dim,nudenum_1, array, m, 1 ！将保存的文本文件存放到数组   *vread,nodenum_1,nodenum,txt （f15.0）                                      ！定义一个保存数据矩阵，shell，m行4列*dim,shell, array, m, 4 *do, i, 1, “工况总数”, 1 set, i *cfopen, surface_%i%, txt *do, j, 1, m, 1      ! 获取x坐标*get, shell (j,1), node, j, loc,x

! 获取y坐标*get, shell (j,2), node, j, loc,y

! 获取z坐标*get, shell (j,3), node, j, loc,z
 ! 获取欲导出数据*get, shell (j,4), node, j, temp
 ! 命名数据导出后的文件名称txt_1=shell (j,1) txt_2=shell (j,2) txt_3=shell (j,3) txt_4=shell (j,4) *vwrite, txt_1,txt_2, txt_3,txt_4(3e15.6, 3e15.6, 3e15.6, 3e15.6) *enddo *enddo *cfclos finish

Step 3：将上述代码另存为.inp格式文件，并保存在工作目录\files\dp0\SYS\MECH下。

Step 4：进入Ansys经典界面，点击File——>Read Input from——>选择保存的.inp文件。

Step 5：计算完成后，在工作目录\files\dp0\APDL\ANSYS下找到生成的数据文件surface_i.txt，此时分析结果数据已批量导出，而且每个工况数据单独保存在一个文件中。

最后，我们就可以利用MATLAB强大的数值计算功能对各工况数据进行分析处理了。

来源：纵横CAE
