本案例为入门案例,对对两种材料复合材料形成的平面壁中的热传导进行了建模。其中一种材料具有均匀的体积发热源,而另一种材料的外表面暴露于对流冷却。本案例利用Fluent中的湍流模型与能量方程,进行仿真计算。并对侧壁温度进行监测,与文献的计算结果进行比较,实现对仿真计算准确性的验证。适合fluent初学者练手使用。

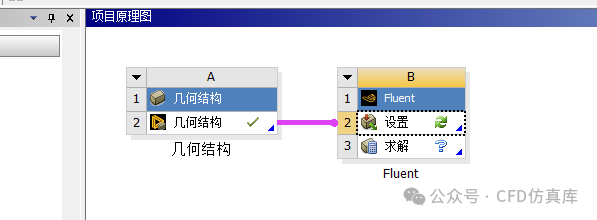

本案例具体设置如下图:

workbench设置示意图
2.1 导入几何

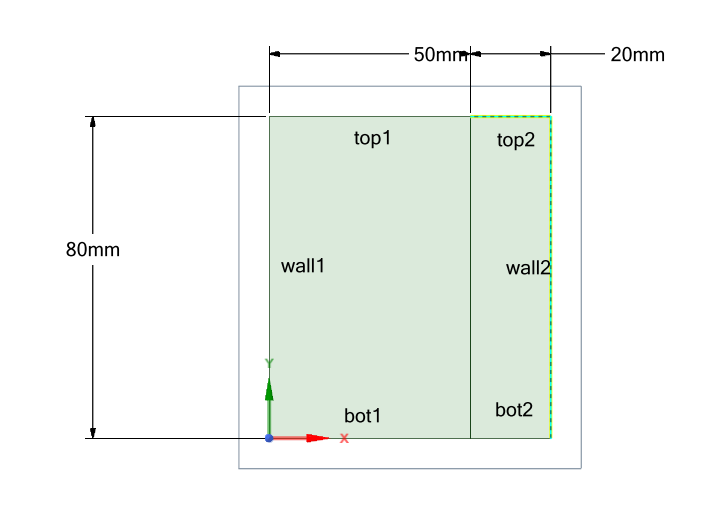

本案例的模型十分简单,采用二维模型进行相关计算,具体的模型参数如下图所示 :

几何模型示意图
2.2 网格设置

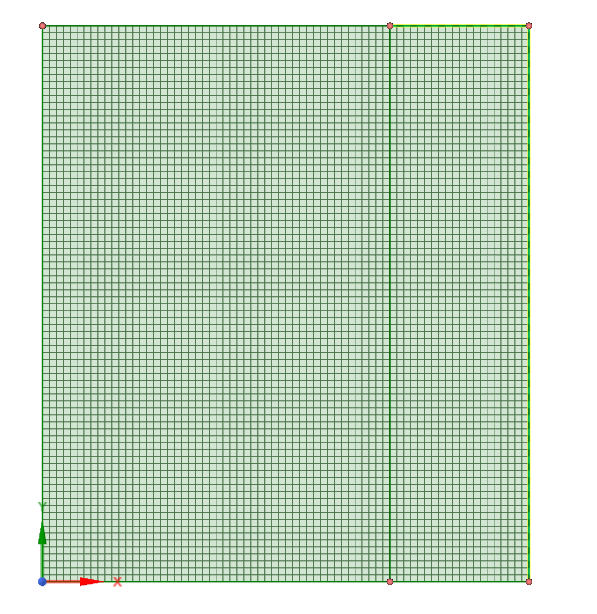

采用SCDM进行网格划分,采用四边形网格划分,并划分相对应的边界层网格。具体的网格划分如下图所示:

网格划分示意图
3.1 General设置与网格导入
首先导入网格,然后勾选为稳态计算,并选择压力基求解器。并选择轴对称选项。

通用设置示意图
3.2 材料设置

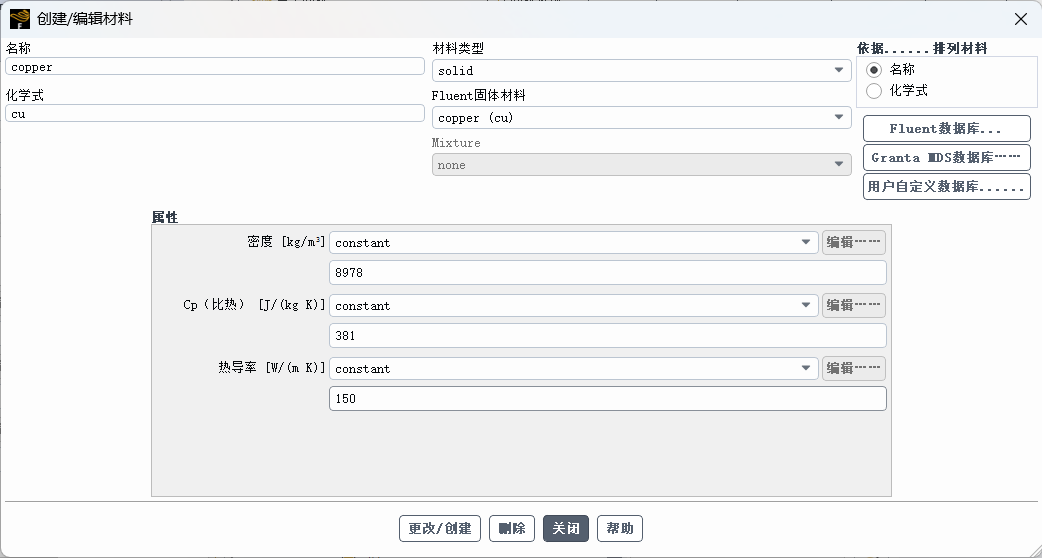

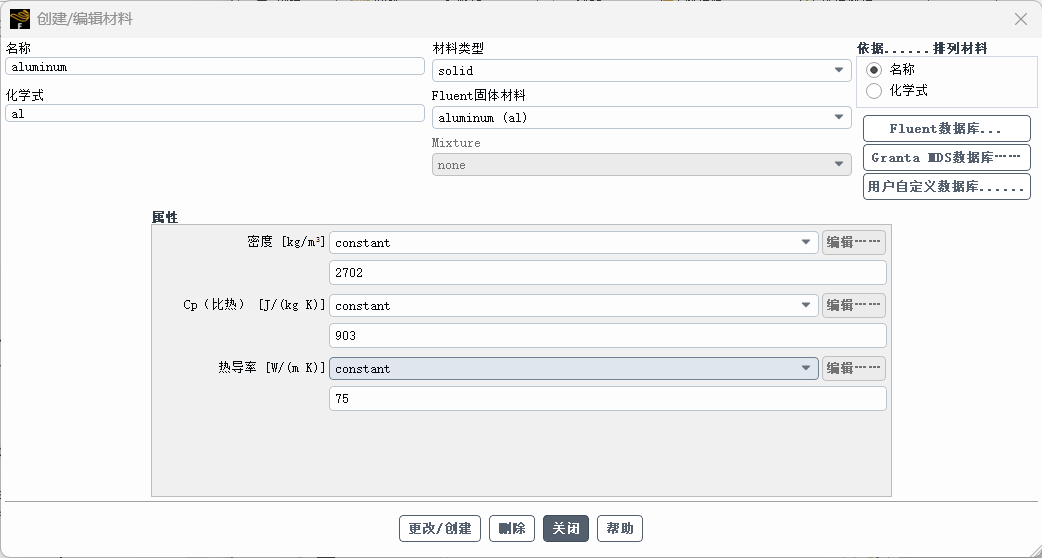

依据相关文献中的数据,对材料进行设置,密度分别为2702kg/m^3、8978kg/m^3,比热分别为903和381,热导率分别为75和150,相关设置如下如所示:
固体材料一参数设置 |
固体材料二参数设置 |
3.3 模型设置

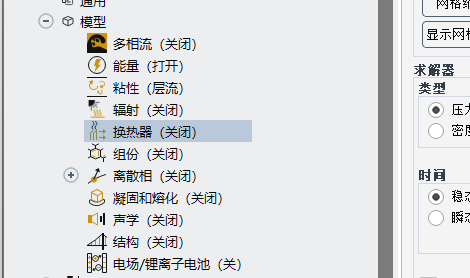

由于热传导的仿真计算,因此本案例所选用的模型为能量模型,相关设置如下如所示:

模型设置示意图
3.4 边界条件设置

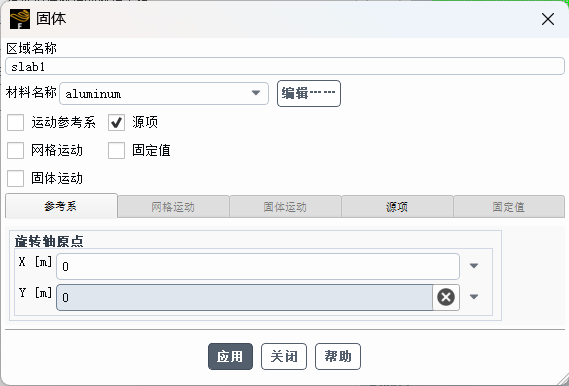

根据相关定义,对固体进行设置,其中一部分为源项,值为1500000,具体设置如下图:
源项设置示意图(一) |
源项设置示意图(二) |

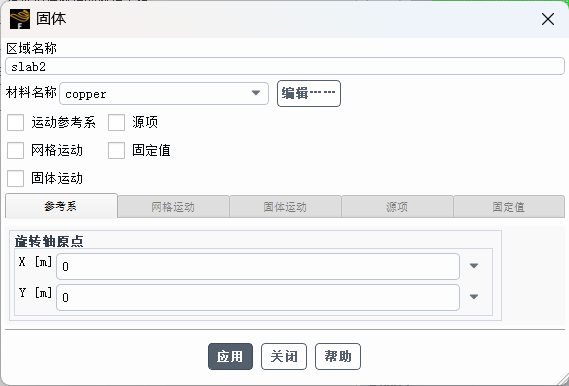

其余固体设置示意图 |

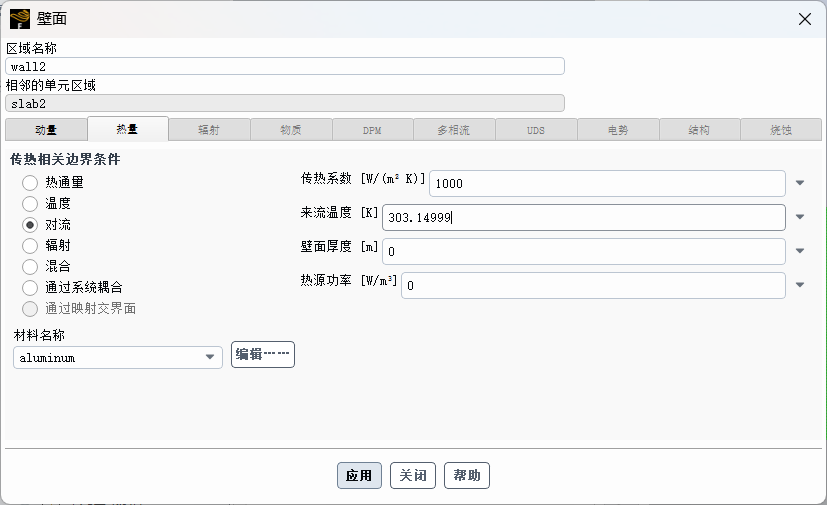

壁面wall2热量设置为对流边界,其传热系数为1000,来流温度为303.15,具体设置如下图:

壁面热量边界设置示意图
3.5 初始化设置
进行标准初始化设置,具体设置如下图:

标准初始化设置示意图

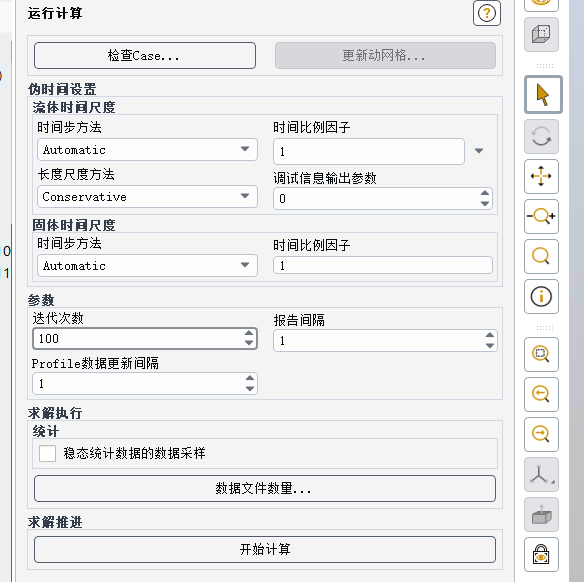

3.6 计算设置
此处进行的计算设置如下:

计算设置示意图
4.1 后处理结果

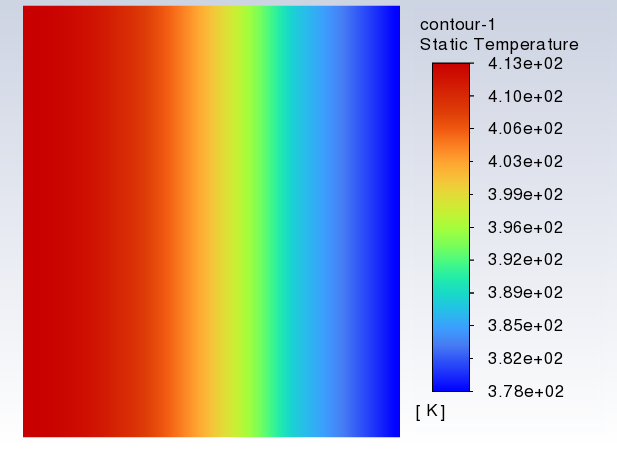

对实心块内的计算结果进行可视化处理,温度结果如下图所示: :

温度可视化云图
4.2 计算结果对比
侧壁温度的计算结果如下图所示,可以发现与Fluent官方案例的结果一致:
侧壁温度仿真计算结果 |
温度侧壁文献计算结果 |
