聚焦高保真CAE后处理-零基础编程入门HyperView二次开发

导读：在 2024 年 10 月 31 日，一则重磅消息在科技与工业领域掀起波澜 —— 西门子宣布将以约 106 亿美元（含债务）的总代价收购美国工程软件制造商 Altair Engineering 。这一交易不仅刷新了西门子自身收购规模的纪录，更彰显了工业软件领域的格局正在发生深刻变革。西门子，作为市值达 1564.33 亿美元的德国数字化巨头，期望通过此次收购，巩固其在工业软件和 AI 领域的领导地位，将 Altair 在仿真、高性能计算、数据科学和人工智能方面的能力与西门子 Xcelerator 深度融合，打造全球最完整的 AI 设计和仿真产品组合。

而在 Altair 众多极具价值的产品体系中，HyperView 软件堪称一颗璀璨的明星。它是一款专业级 CAE 分析软件，在高保真后处理方面拥有深厚造诣，为工程师搭建了一个功能全面且高效的工作舞台。无论是 FEA 有限元分析结果，还是多体系统仿真数据，在 HyperView 中都能被工程师细细剖析。从应用层面来看，HyperView 凭借其强大的功能，在多个行业中发挥着关键作用，接下来让我们深入探究其在不同领域的精彩表现。

一、HyperView软件概述及特点

1、核心功能聚焦高保真CAE后处理

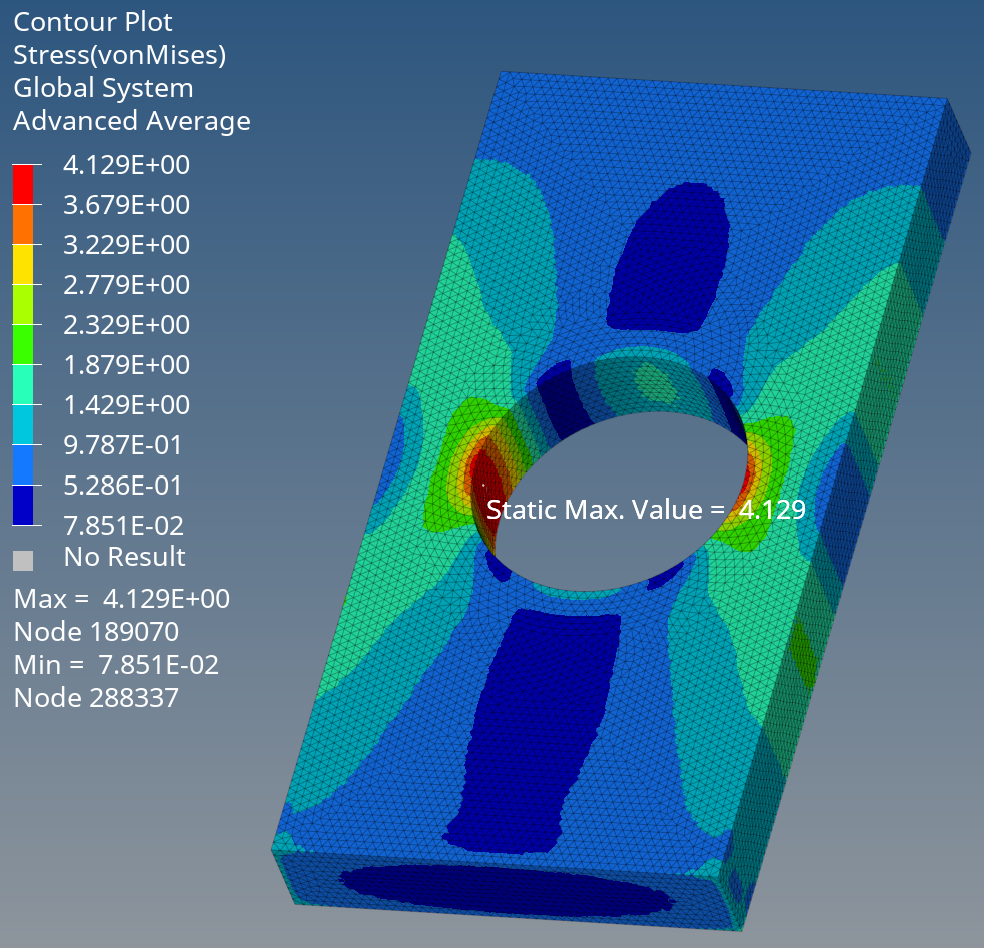

HyperView软件3D数据可视化能力可将复杂的 FEA（有限元分析）、多体系统仿真数据转化为直观 3D 模型，支持旋转、缩放等操作，帮助工程师精准定位结构薄弱环节（如航空航天领域机翼应力分布分析）。

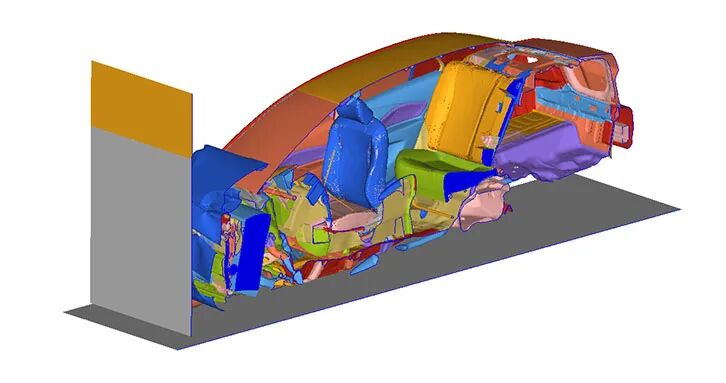

HyperView软件拥有大型结果文件管理能力。可以高效加载、处理 GB 级甚至更大体积的仿真文件（如汽车碰撞模拟的多时间步数据），支持时间轴快速切换，实时查看部件变形、能量分布等关键信息，大幅提升分析效率。

HyperView软件综合动画制作能力可将仿真过程转化为动态动画，清晰呈现机械运动细节（如齿轮啮合、转速变化），助力工程师直观理解系统工作原理，优化设计参数（如降低传动损耗）。

2、软件覆盖多行业工程需求

HyperView软件拥有全场景应用兼容性，深度适配航空航天（翼型气动分析、结构强度验证）、汽车工程（碰撞安全优化、轻量化设计）、机械工程（设备力学分析、传动系统优化）等核心领域，同时支持电子电磁（电磁场可视化、抗干扰设计）、生物医学（人体组织力学分析、医疗器械验证）、土木工程（建筑抗震评估、桥梁性能检测）等细分场景。

HyperView软件拥有多格式数据交互能力，支持超过 130 种数据格式的读取（含 Abaqus、Ansys、LS-Dyna 等主流 CAE 求解器结果文件，及 STL、STEP 等 CAD 模型格式），同时可将仿真结果存储为高压缩率的 h3d 格式（兼顾存储效率与数据完整性），实现跨软件数据无缝流转。

3、HyperView二次开发满足个性化与效率需求

HyperView软件支持基于 API 的二次开发，可根据企业特定业务需求（如汽车碰撞分析的专属指标计算）开发自定义模块，突破通用软件的功能局限。可通过脚本编写（如 Tcl 语言）实现重复性操作自动化（如数据筛选、报告生成），同时支持与 PDM（产品数据管理）等企业系统集成，实现仿真数据与设计数据的协同管理，提升研发全流程效率。大家可以关注我的视频课程《HyperView二次开发入门教程》详情见后文。

4、底层数据结构：保障高效稳定运行

采用 “hwi 根对象→hwISession 会话对象→Page 页面对象→Window 窗口对象” 的层级结构，Window 可灵活承载 HM 模型、动画、2D/3D 绘图等多种数据类型，结构清晰且便于操作。

HyperView软件精准的对象访问与分析机制，通过 “句柄（Handle）” 实现对各级对象的精准访问与修改（如调整窗口显示属性、调用分析工具），同时内置先进数据处理算法（如特定区域数据筛选、应力应变实时计算），搭配轮廓图、等值线图、热点查找等可视化分析工具，为工程师提供全面的数据洞察。

二、HyperView二次开发应用价值

不同行业、不同企业在使用 HyperView 软件时，往往有着独特的业务需求。通过二次开发，用户可以根据自身业务特点，对 HyperView 进行定制化开发。例如，在汽车制造企业中，企业可能对汽车碰撞模拟结果的分析有着特定的流程和指标要求。通过二次开发，企业可以在 HyperView 软件的基础上，开发出符合自身需求的分析模块，实现对碰撞模拟结果的快速、准确分析，提高企业的研发效率。

众所周知，二次开发能够将一些重复性的操作自动化，大大提高工作效率。以工程分析中的数据处理为例，在传统的分析流程中，工程师需要手动对大量的数据进行筛选、整理和分析，这个过程繁琐且容易出错。通过二次开发，可以编写自动化脚本，让计算机自动完成数据的筛选、整理工作，工程师只需专注于对关键数据的分析，从而节省大量的时间和精力。

二次开发还可以增强 HyperView 软件的功能。用户可以根据实际需求，开发新的功能模块，拓展软件的应用范围。例如，在一些特殊的工程领域，可能需要对特定类型的数据进行分析和处理，而 HyperView 软件本身并不具备相应的功能。通过二次开发，用户可以开发出针对这些特殊数据的分析模块，使 HyperView 软件能够更好地满足实际工程需求。

在企业的信息化建设中，往往需要将不同的软件系统进行集成，实现数据的共享和业务流程的协同。HyperView 的二次开发能力使得它能够与企业的其他系统进行集成。例如，将 HyperView 与企业的产品数据管理（PDM）系统集成，实现仿真数据与产品设计数据的无缝对接，提高企业的研发协同效率。接下来，我们具体看一下HyperView数据结构详细细节。

三、HyperView数据结构

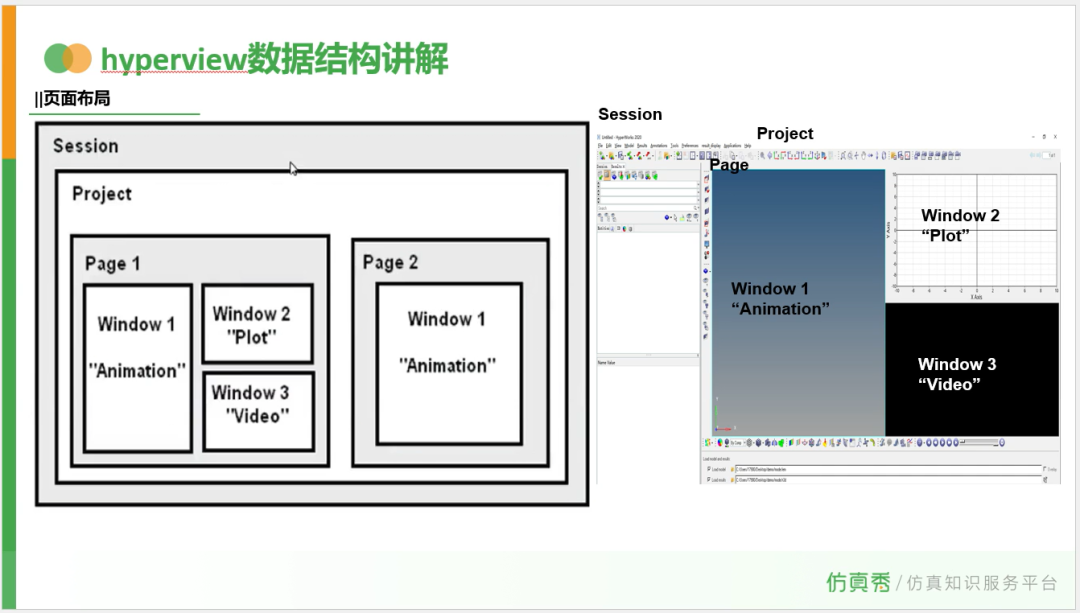

HyperView 的数据库采用层次结构，由多个不同类型的对象构成。其中，根对象是 hwi 对象，它是整个数据库的入口，提供对 hwISession 对象和一些高级工具的访问。hwISession 对象则是会话层的核心对象，在其基础上构建了一系列其他对象，如 Page 对象、Window 对象等。Page 对象就像是一个工作页面，每个 Page 可以包含多个 Window 对象。Window 对象用于显示各种类型的数据，如 HM 模型（HyperMesh）、MBD 模型（MotionView）、动画（HyperView）、2D 绘图（HyperGraph）、3D 绘图（HyperGraph 3D）、文本（TextView）或媒体文件（MediaView）等。这种层次结构清晰明了，便于用户对不同类型的数据进行管理和操作。

图片来自《HyperView二次开发入门教程》

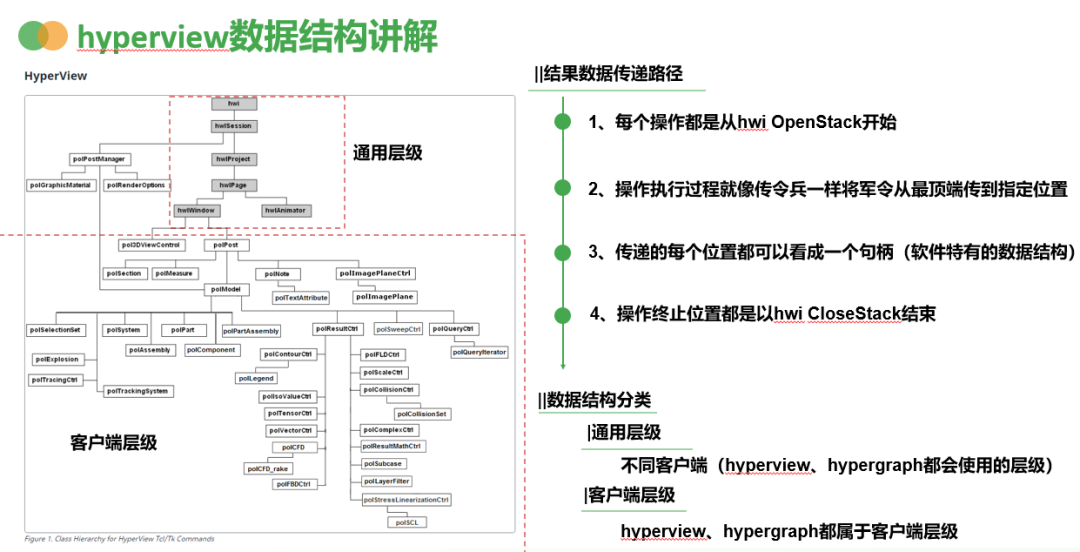

在 HyperView 的二次开发中，对各级对象的访问和操作是通过句柄（Handle）来实现的。句柄是用来标识对象的标识符，类似于现实生活中的钥匙，通过它可以打开相应对象的 “大门”，对对象进行各种操作。例如，当程序检索到 Session 对象的句柄后，就可以通过这个句柄访问到该 Session 对象下的所有 Page 对象和 Window 对象，进而对这些对象进行创建、删除、修改等操作。在 Tcl 编程中，通过特定的 API 函数结合句柄，可以实现对 HyperView 对象的灵活操作。例如，使用特定的函数可以获取某个 Window 对象的句柄，然后通过该句柄设置 Window 的显示属性，如设置窗口的大小、位置、显示内容等。

图片来自《HyperView二次开发入门教程》

HyperView 支持多种数据格式的存储与读取，这使得它能够与不同的软件进行数据交互。在存储方面，HyperView 可以将仿真结果数据存储为多种格式，如 Altair 特有的 h3d 格式。h3d 格式具有数据压缩率高、存储效率高的特点，能够有效地减少数据存储空间，同时保证数据的完整性和准确性。在读取方面，HyperView 支持超过 130 多种数据格式的读取，包括常见的 CAE 求解器结果文件格式，如 Abaqus、Ansys、LS - Dyna、Nastran 等软件生成的结果文件，以及各种 CAD 模型文件格式，如 STL、STEP、IGES 等。这种广泛的数据格式支持能力，使得用户可以方便地将不同来源的数据导入到 HyperView 中进行统一的分析和处理。

HyperView 具备强大的数据处理与分析机制。在数据处理方面，软件内置了先进的算法，能够对导入的数据进行快速筛选、整理和计算。例如，在对大型有限元分析结果数据进行处理时，HyperView 可以根据用户设定的条件，快速筛选出特定区域、特定时间步的数据，并进行应力、应变等物理量的计算。在数据分析方面，HyperView 提供了丰富的分析工具和功能。例如，通过轮廓图、等值线图、矢量图和张量图等多种可视化方式，用户可以直观地分析数据的分布情况和变化趋势；热点查找功能则可以帮助用户快速定位数据中的关键区域，发现潜在的问题。此外，HyperView 还支持对数据进行统计分析，如计算数据的平均值、最大值、最小值等统计量，为用户提供更全面的数据洞察。

四、HyperView二次开发入门教程

你是否常陷入 CAE 后处理的 “重复陷阱”？—— 反复加载模型结果、手动调整云图参数、逐帧制作动画、熬夜整理分析报告，明明核心工作是 “分析”，却把 80% 时间耗在 “操作” 上？

现在，我的《HyperView 二次开发入门教程》来了！专为想突破效率瓶颈的工程师、学生打造，带您从 “手动操作” 跃迁至 “自动化开发”，真正掌控 HyperView 后处理全流程！请识别下方二维码试看：

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

HyperView二次开发入门教程:0基础编程做自动化工具-让后处理效率翻番

本课程十节核心内容，结构清晰，循序渐进，旨在带领您系统掌握HyperView二次开发的核心技能：

筑基篇（第1-2课）：深入理解HyperView的数据结构，掌握一切开发的根基。学习通过编程方式加载模型与结果文件，奠定自动化流程的基石。

核心操控篇（第3-5课）：学习用代码精确控制分析过程：管理工况与分析步、定制云图的显示属性（色彩、范围、样式）、以及自动创建与管理模型标签，实现可视化设置的批量与精准控制。

高级呈现与输出篇（第6-10课）：掌握批量生成动画、控制变形模式以突出显示效果、获取极值信息并进行输出等关键技能。最终，您将学会如何通过编程控制截图功能、管理页面布局和多种窗口类型，从而高效地输出高质量的可视化成果。

最终，您将能：编写高效脚本，自动处理大批量的仿真结果后处理流程。开发定制化工具，创建具有图形界面（GUI）的专用插件，简化复杂操作。实现后处理的标准化和自动化，确保团队输出结果的一致性与高质量。深刻理解HyperView的内部机制，具备自主探索和实现新需求的能力。

以下是课程大纲及具体安排

第1讲：HyperView数据结构讲解

第2讲：模型结果加载讲解

第3讲：工况、分析步讲解

第4讲：云图控制讲解

第5讲：模型标签讲解

第6讲：动画模式讲解

第7讲：变形模式讲解

第8讲：获取极值讲解

第9讲：截图功能讲解

第10讲：页面布局和窗口类型讲解

特别提示：课程大纲仅供参考，以实际更新为准。由于内容产品特殊，版权保护需要，强烈推荐用户加入作者的VIP群，关于课程任何困惑，不清楚的你都可能在VIP群里得到答案和服务。还可交流行业相关资料。
