什么是噪声?它的影响与测试方法
在电子系统中,噪声是指任何不期望的、干扰信号传输与处理的随机电信号。它就像空气中的灰尘,虽然看不见,却时刻影响着系统的信号质量。无论是在手机通信、医疗仪器,还是高精度测量设备中,噪声都是决定系统性能的关键因素之一。
1. 定义与分类
核心定义: 噪声是电路或系统中非期望的、通常随机的电信号扰动。
关键特性: 随机性(难以精确预测)、叠加性(叠加在有用信号上)、普遍性(几乎存在于所有电子系统中)。
类型 | 来源或特征 |
热噪声 | 由电阻中电子热运动引起,存在于所有频段 |
散粒噪声 | 电荷穿越势垒时的随机性引起 |

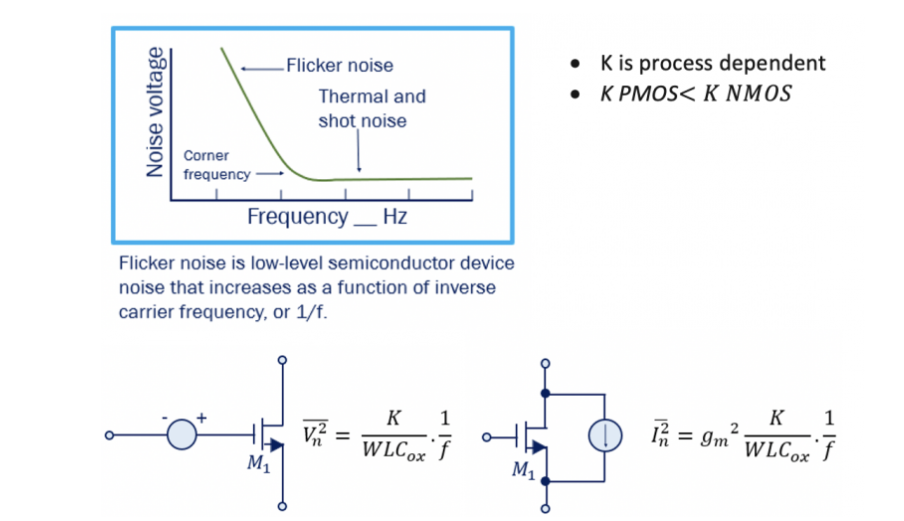

闪烁噪声(1/f噪声) | 低频段显著,与材料和直流电流有关 |
相位噪声 | 振荡器输出信号相位的随机波动 |
量化噪声 | ADC/DAC中因分辨率限制引入的误差 |
2. 噪声的统计特性

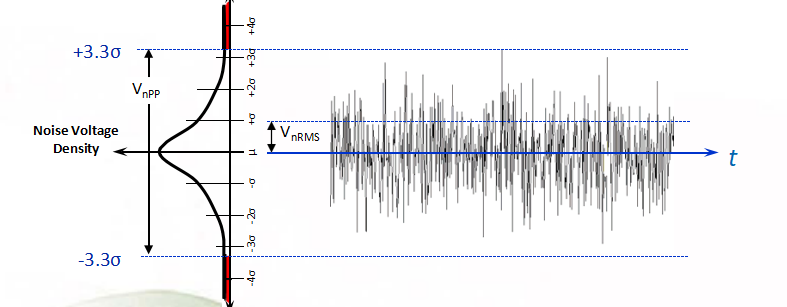

幅度分布: 许多噪声源(特别是热噪声、散粒噪声)的瞬时幅度服从高斯分布(正态分布) 。了解分布有助于评估噪声导致信号出错(如超过判决门限)的概率。
频谱特性 - 功率谱密度 (PSD): PSD 是描述噪声功率在频域 分布的关键指标,单位通常是V²/Hz(电压噪声)或W/Hz / dBm/Hz(功率噪声)。PSD图直观展示了噪声能量在不同频率的强弱:
白噪声 (White Noise): PSD在关心的频带内基本恒定(如热噪声、散粒噪声)。
粉红噪声 (Pink Noise / 1/f Noise): PSD随频率升高而降低(如闪烁噪声)。

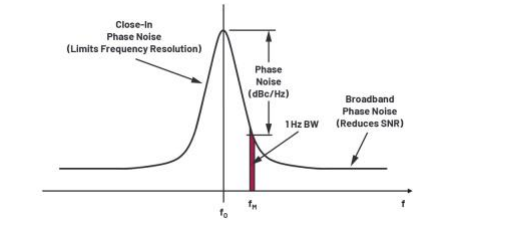

相位噪声谱: 描述相位噪声能量在载波频率附近的分布。
1. 对通信系统的影响
单载波系统(如 QPSK, 16/64/256-QAM):

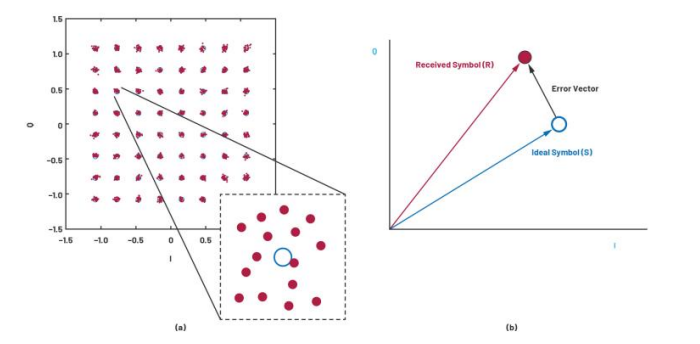

相位噪声: 导致信号星座点发生随机旋转和扩散 。反映到系统指标上就是误差向量幅度(EVM)增大。EVM是衡量发射机或接收机信号调制质量的核心指标,定义为接收信号实际位置与理想星座点位置的误差矢量RMS幅度与理想信号RMS幅度的比值:
EVM (%) = 100% * √(E[|Error_Vector|²]) / √(E[|Reference_Signal|²])。
EVM增大直接导致 信噪比(SNR)降低和 误码率(BER)**升高。BER是系统可靠性的最终体现。
加性噪声(热噪声等): 直接叠加在信号上,造成星座点整体弥散(围绕理想点扩散) ,同样增大EVM并恶化BER。

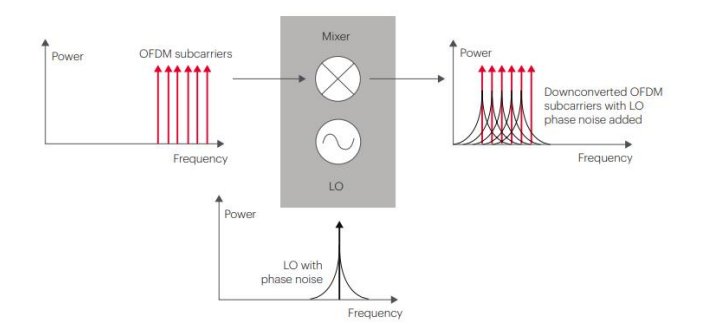

OFDM系统:除了恶化SNR,还会破坏子载波正交性,引入:
子载波间干扰(ICI)
公共相位误差(CPE),导致星座图旋转和扩散
2. 对模拟电路的影响
零中频接收机:闪烁噪声在低频段占主导,直接干扰基带信号,影响解调精度。
ADC/DAC系统:量化噪声和采样抖动会降低有效位数(ENOB),限制系统动态范围。
3.对数字电路可靠性的挑战
逻辑错误: 过大的噪声(如电源噪声、串扰、地弹)可能导致门电路的输入电压瞬间超出逻辑电平阈值(VIL/VIH),引发误触发(0变1或1变0)。
时序违例 (Timing Violation): 噪声可能改变信号的传播延迟或时钟边沿的到达时间,导致建立时间(Setup Time)或保持时间(Hold Time)无法满足,造成亚稳态(Metastability)或数据锁存错误。
系统崩溃: 严重的电源噪声或地弹可能使芯片工作电压跌落到最低工作电压以下,导致整个系统复位或功能异常。
1.噪声系数 (Noise Figure, NF)
定义: 衡量有源器件 (如放大器、混频器)或接收系统 自身引入附加噪声程度的指标。定义为输入端信噪比(SNRin) 与输出端信噪比(SNRout) 的比值(通常用dB表示):NF (dB) = 10 log10(SNRin / SNRout) = 10 log10(F) (F为噪声系数)。理想无噪声器件NF=0dB,实际值越大说明器件引入的噪声越多。
测试方法: 最常用Y因子法(Y-Factor Method) ,使用噪声源 (提供已知的过量噪声比ENR)和频谱分析仪(SA)或专用 噪声系数分析仪(NFA) 。
应用: 评估LNA、混频器、接收机链路的噪声性能,是系统灵敏度设计的重要依据。

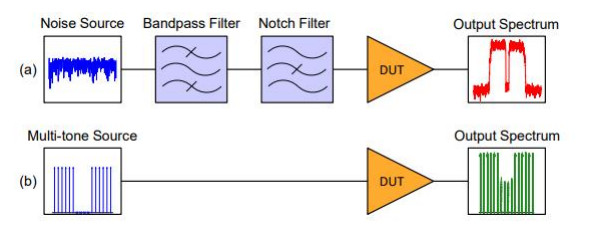

2. 噪声功率比(NPR)
测试方法:
输入一个宽带噪声信号,带有一个窄带陷波
测量陷波处因非线性或噪声填充的功率
NPR定义:
NPR=陷波内噪声功率密度通道内噪声功率密度
案例:某功率放大器在输入功率增加时,NPR先升高后降低,表明互调产物开始填充陷波,系统线性度下降。
3. 功率谱密度(PSD)测试

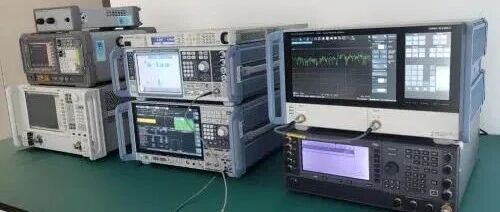

设备:频谱分析仪
目标:测量单位频率内的噪声功率(如 dBm/Hz)
应用:
评估振荡器的相位噪声
分析电阻、晶体管的热噪声与闪烁噪声
测试要点:
分辨率带宽 (RBW): 设置SA的RBW至关重要。为了准确测量PSD,需要将RBW设置远小于被测噪声在频率轴上的变化率(对于白噪声,PSD = 测量功率 / RBW)。RBW越小,测量PSD的精度越高,但扫描时间越长。测量相位噪声时通常需要非常小的RBW。
视频带宽 (VBW): 用于平滑PSD显示曲线,减少显示波动。VBW不应影响PSD测量值本身。
前置放大器 (Preamp): 测量微弱噪声时,需在SA前连接低噪声前置放大器,并注意其自身噪声贡献。
校准与单位转换: 确保SA增益校准准确,正确地将测量结果(如dBm)转换为PSD单位(dBm/Hz)。
噪声无法完全消除,但可以通过多种技术策略将其影响控制在可接受范围内:
源头抑制 (Source Suppression):
选择低噪声器件: LNA、低噪声电阻、低闪烁噪声晶体管、低相位噪声振荡器、高分辨率低量化噪声ADC。
优化电源: 使用低噪声LDO代替开关电源(或优化开关电源设计)、精心设计电源分配网络(PDN)、布置充足且位置恰当的去耦/旁路电容 (不同容值组合覆盖频段)。
降低工作温度: 对热噪声敏感系统(如深空探测、量子计算)有效,但成本高。
减小带宽: 通过滤波将系统带宽限制在信号必需的最小范围(香农定律),滤除带外噪声。
传播路径阻断 (Blocking Propagation Path):
电磁屏蔽: 使用金属机箱、屏蔽罩、屏蔽电缆隔离外部EMI和内部辐射。
优化接地: 采用合理的接地策略(如星型接地、混合接地、大面积低阻抗地平面),避免地环路,降低地弹噪声。
隔离/去耦: 对敏感模拟电路和嘈杂数字电路进行物理隔离和电源去耦。
减少耦合: 优化PCB布局布线(增加线间距、避免平行长走线、90度交叉走线、使用保护走线(guard trace))来抑制串扰。
接收端优化 (Receiver Optimization):
滤波: 使用模拟滤波器(LC、RC、有源)和数字滤波器滤除带外噪声和带内特定频率干扰。
差分信号传输: 利用差分对的共模抑制比(CMRR)抑制共模噪声(如环境干扰、电源噪声)。
低噪声设计技术:
放大器: 选用LNA作为接收前端,优化偏置点和工作模式降低噪声。
ADC/DAC: 采用过采样(Oversampling) + 噪声整形(Noise Shaping)技术(如ΣΔ调制器)将量化噪声推向高频再滤除,显著提高等效分辨率(ENOB)。
振荡器: 使用高Q值谐振器(如晶体、陶瓷、SAW)、优化振荡电路、采用锁相环(PLL)进行相位噪声清理。
低频电路: 针对1/f噪声,采用**斩波稳定(Chopper Stabilization)或 自动调零(Auto-Zero)**技术。
信号处理技术 (Signal Processing):
数字信号处理(DSP): 使用数字滤波、自适应滤波、噪声抵消算法(如LMS)在数字域进一步抑制噪声。
纠错编码(ECC): 在通信系统中,通过添加冗余信息(如Reed-Solomon, LDPC码)使接收端能够检测和纠正由噪声引起的误码,提高系统鲁棒性。
噪声是电子系统设计中无法回避的现实。理解其本质、评估其影响、掌握其测试方法,是每一位工程师的必修课。从理论建模到实际测试,从单载波EVM到OFDM的ICI与CPE,再到NPR与PSD的联合分析,我们不仅要“看见”噪声,更要“驾驭”它。
最终目标不是消除噪声,而是在噪声中找到信号的最优路径。
