增加转子斜槽降低了齿槽转矩，但电磁力反而增加了，这有毛病吗？

11月前浏览520

这是电机设计中一个非常经典且有意思的现象，在工程实践中经常遇到，表面上看确实有点“矛盾”，但仔细分析物理机制后，这确实是“没毛病”的。

让我们分别剖析一下斜槽对这两个关键参数的影响机制：

为什么斜槽能显著降低齿槽转矩？

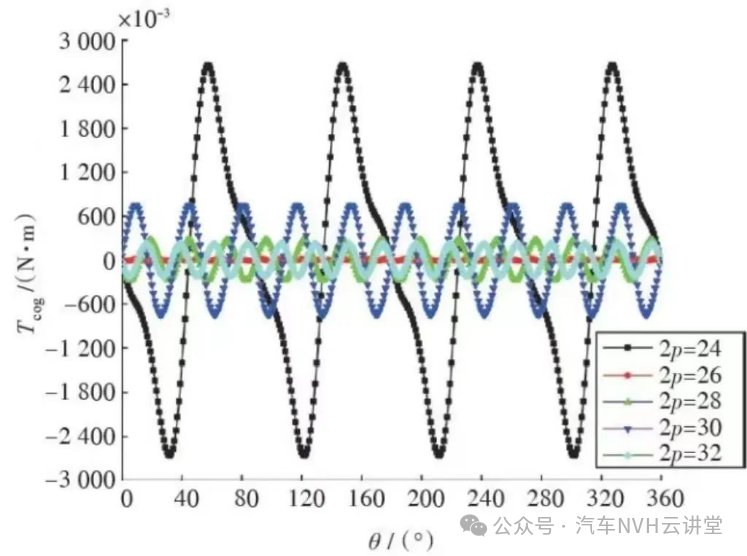

•齿槽转矩来源： 由定子齿槽（开槽）的存在，使得转子永磁体在不同位置时磁阻发生周期性变化，导致磁能变化产生转矩脉动。其本质是定子铁芯和转子永磁体之间周期性变化的磁引力。

•斜槽的作用机制： 将转子导条（或永磁体，在感应电机或永磁电机中）沿轴向进行倾斜，相当于把原本在一个轴向位置的齿槽效应在轴向上“分散”或“相位错开”了。

•物理效果： 在某一时刻，转子上不同轴向位置的永磁体或导条经历的定子齿槽“位置”略有不同。它们在空间上受到的磁引力波峰和波谷不是同时出现的，而是有一定的相位差。当这些沿轴向变化的力被积分（求和）起来时，它们在转矩方向上的合力（峰值）被显著抵消和削弱了。斜槽有效地平滑了气隙磁导的变化。

为什么斜槽有时会导致（特定次数的）电磁力增加？

•电磁力来源： 定子和转子磁场（包括永磁场和电流产生的磁场）在气隙中相互作用产生的切向力（转矩）和径向力。我们主要关注引起振动和噪音的径向力。

•斜槽改变了磁场分布： 斜槽显著地改变了转子相对于定子的电磁结构。它不仅影响了磁阻转矩，也深刻影响了气隙中基波和谐波磁场的分布和相互作用。

•基波分量强化： 斜槽通过优化磁场的空间分布（特别是平滑气隙磁导变化），会使得工作气隙磁密（特别是基波分量）更正弦化，主磁场变得更强、更集中。也就是说，斜槽可能有效降低了某些高次空间谐波磁场（主要是与齿槽相关的高阶谐波），但同时相对增强了主导的低阶空间谐波磁场（如基波磁场）。

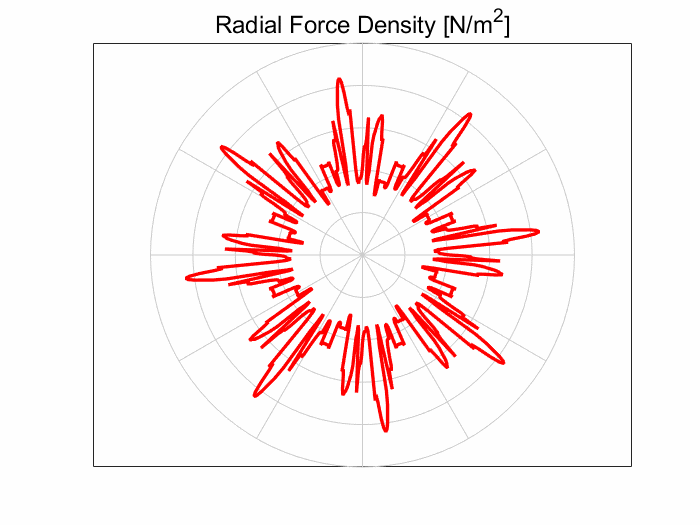

•电磁力与磁场强度的关系： 作用于定子铁芯的径向电磁力密度（单位面积上的力）与气隙磁密的平方成正比。公式近似为

P_r ∝ B² = (B_1 + B_2 + ...)² （1）

如果基波磁密 B_1 被斜槽优化得增强了（即使其他谐波 B_n 减弱了），由于平方关系，整个 B² 的整体水平或其基波分量可能会增加。也就是说，即使某些谐波降低了，但那个被增强的低阶主磁场分量经过平方后贡献显著增加。

•特定力波阶次增强： 磁场中不同次数谐波相互作用会产生不同次数和频率的径向力波。斜槽会削弱某些与齿槽密切相关的特定阶次的力波（比如那些高空间阶次、低时间频率的力波），但同时可能未能有效抑制甚至无意中强化了另外一些低空间阶次（如0阶、2阶、4阶等）的径向力波，甚至增加了一些新的组合频率力波。这些低阶力波是引起定子结构整体形变和振动噪音的主要来源，危害往往更大。因此斜槽后测量的整体径向力或特定关键阶次（如2阶）的径向力可能增大。

总结：

•降低齿槽转矩： 斜槽通过空间相位抵消原理，有效地分散和削弱了由定子开槽引起的、转子与定子齿槽相互作用产生的、周期性变化的磁阻力的切向分量（转矩脉动）。

•可能增加电磁力（尤其径向）： 斜槽通过优化磁场分布，增强主磁场基波（或其他特定低阶谐波），而由于径向力与磁密平方成正比，这种基波磁密的增强会导致总体径向力或特定低阶力波的幅值增加。同时，斜槽改变了磁场谐波成分，未能有效抑制、甚至强化了某些低阶径向力波（这些力波对振动噪音更重要）。

这是否是“毛病”？

•不，这不是“毛病”，而是斜槽这种优化手段的固有特性和需要权衡取舍的结果。 它完美地完成了它的首要任务——降低齿槽转矩。但电机是一个复杂的电磁系统，改变一个参数（如斜槽）会牵一发而动全身。

•设计的关键在于平衡： 电机设计师需要权衡利弊。

•优点： 显著降低齿槽转矩（改善低速平稳性、控制性能、噪声）。
•缺点： 可能导致特定阶次的径向电磁力增加（潜在加剧振动和噪音风险，尤其在某些负载点或共振频率下）。
•解决方案 (不是避免斜槽，而是结合其他措施)：
•优化斜槽角度： 不是所有斜槽角度对齿槽转矩和径向力的影响都一样。需要精细计算或仿真找到最佳折中点。
•与定子斜极结合： 有时会同时采用定子斜极来影响径向力波。

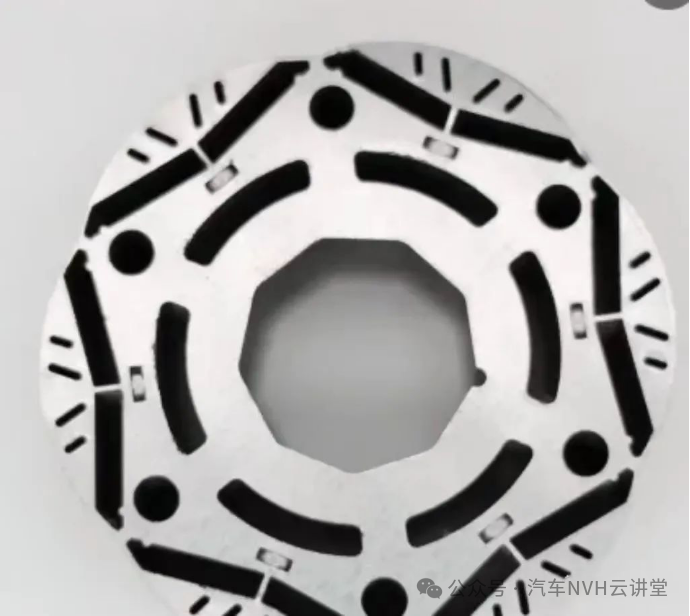

•优化磁极形状/充磁方式： 优化永磁体的形状或充磁方式（如Halbach阵列，分段充磁），可以在降低齿槽转矩的同时，更好地抑制特定低阶径向力波。
•优化槽极配合： 选择能自然削弱低阶力波的槽数和极数组合（分数槽绕组）。
•结构加强/减振设计： 在预期径向力较大的情况下，加强定子铁芯结构（如增加轭部厚度）、优化机壳设计、采用减振材料/结构等。
