Comsol永磁体

永磁体可长期保持磁性，可分天然磁石和人造钕铁硼等，广泛应用于电机、仪表等领域。

文丨电子F430

编辑丨小苏

审核丨赵佳乐

永磁体的磁性源于微观结构的有序排列。原子磁矩是基础，由电子自旋（主因）和轨道运动产生，未成对电子的原子（如铁、钴、镍）具有非零磁矩。在ferromagnetic材料中，量子力学的交换相互作用使原子磁矩自发平行排列，形成磁畴——磁化均匀的微小区域。未磁化时，磁畴方向随机，总磁矩为零。

磁化过程通过外磁场实现：先由畴壁移动使同向磁畴扩张，再随磁场增强让磁畴转向，最终达到饱和磁化。永磁体能保持磁性，因具有高矫顽力，可抵抗外场干扰，维持磁畴有序。温度超过居里点时，热运动破坏磁畴排列，磁性消失，体现了微观有序对宏观磁性的决定性作用。

1.物理建模

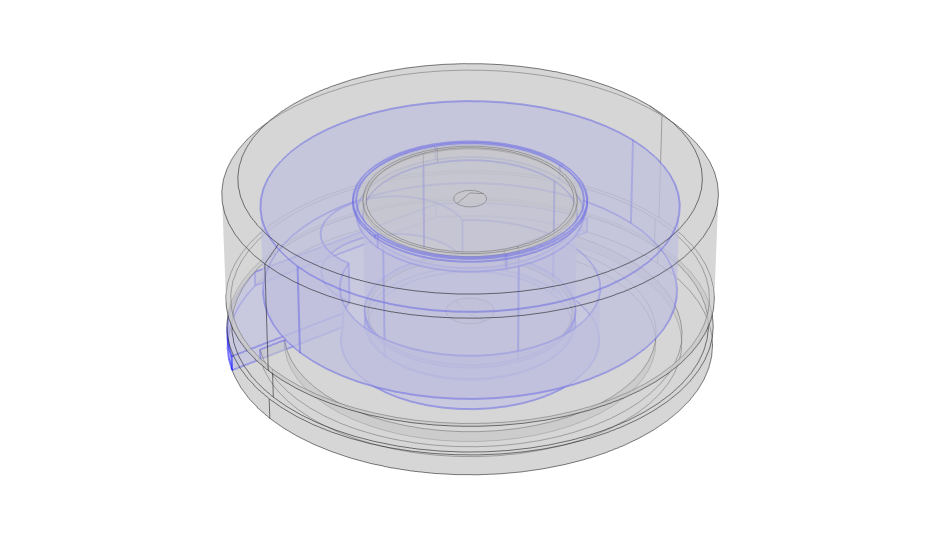

根据永磁体实际尺寸绘制的三维模型如下所示。

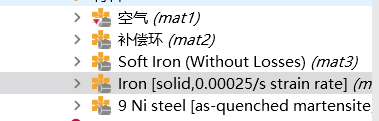

「设置永磁铁电导率、相对介电常数、和相对磁导率等参数」

为保证结果准确性，材料参数从相关论文资料及实验数据中获取。

2.物理场边界条件

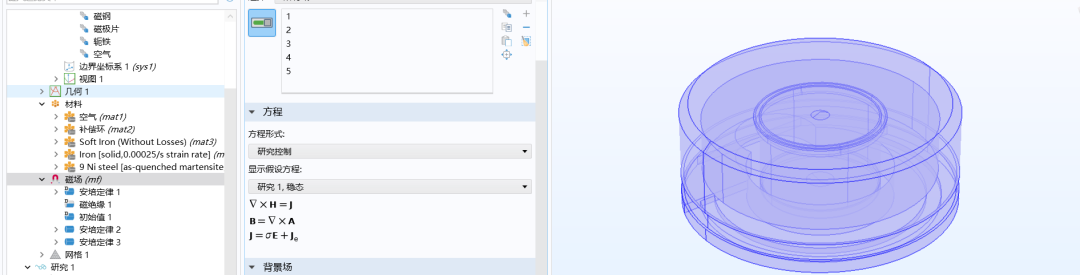

磁场边界中的安培定律选择剩余磁通密度来模拟永磁体。

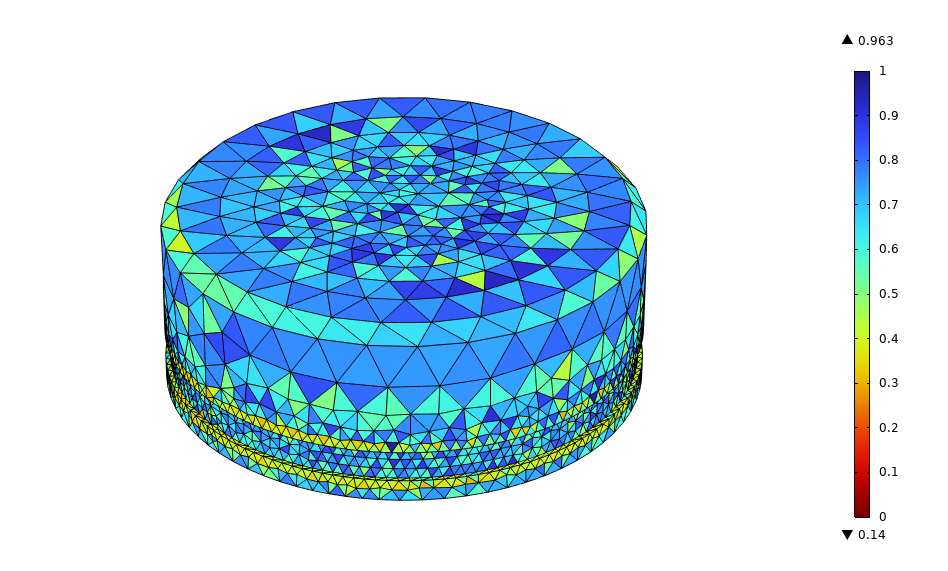

3.网格划分

在 Comsol中对永磁体建模时，网格划分需平衡计算精度与效率，核心围绕磁场梯度分布优化。永磁体本身及近场区域是网格细化重点：永磁体内部因磁化强度均匀，可采用较粗网格，但边角处需加密以捕捉边缘效应；其表面及周围空气域（磁场快速变化区）需设置边界层网格，通常划分 3-5 层，增长率控制在 1.2-1.5，避免磁场梯度计算失真。

若模型含铁磁材料等磁导率突变界面，需在界面两侧设置过渡网格，通过 “尺寸细化” 功能强制加密，最小单元尺寸建议为特征尺寸的 1/10-1/20。全局网格可采用自由四面体网格，配合 “物理场控制” 选项，让软件基于磁场方程自动调整疏密，最终通过网格收敛性测试（对比不同网格密度下的磁通密度结果）验证合理性。

4.结果展示

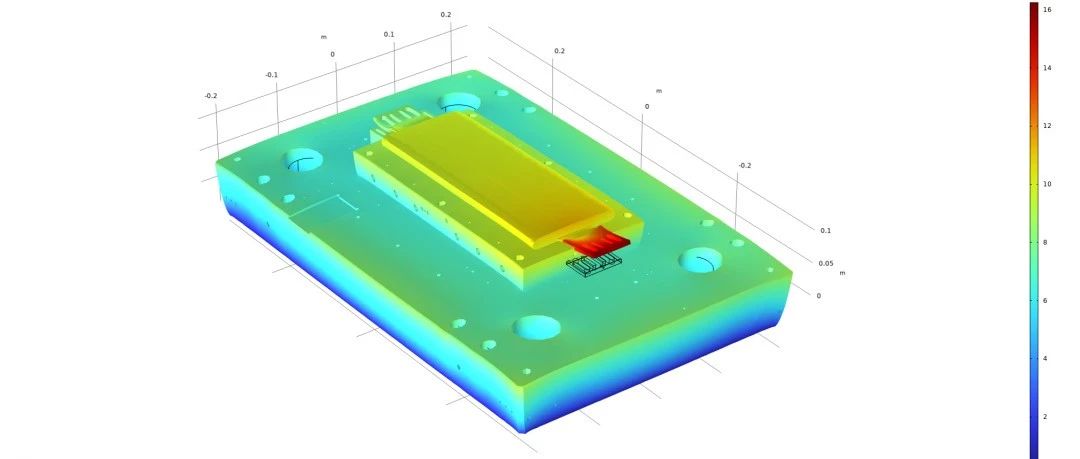

采用稳态求解器求解，得到的永磁体磁通密度和磁感线分布如下。

「磁通密度分布」

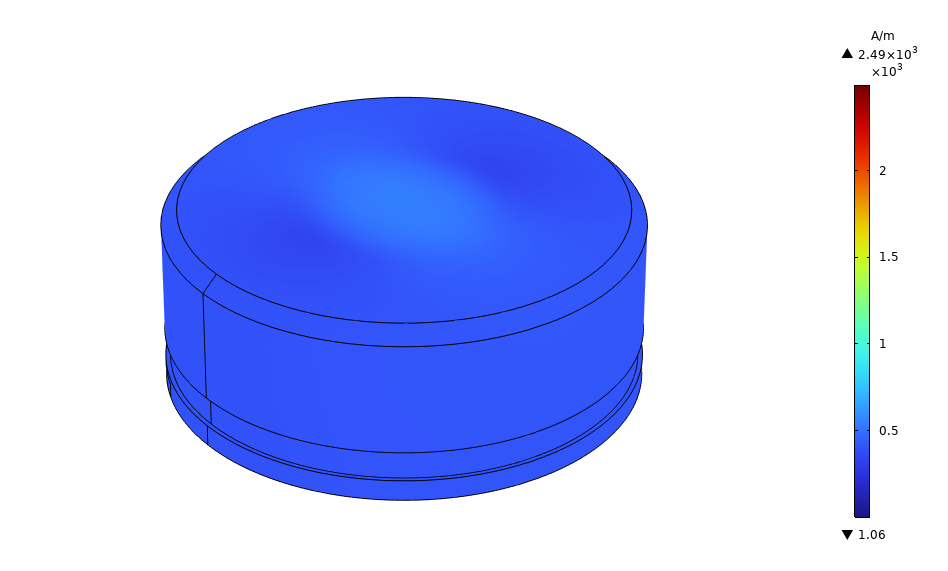

「磁场强度分布」

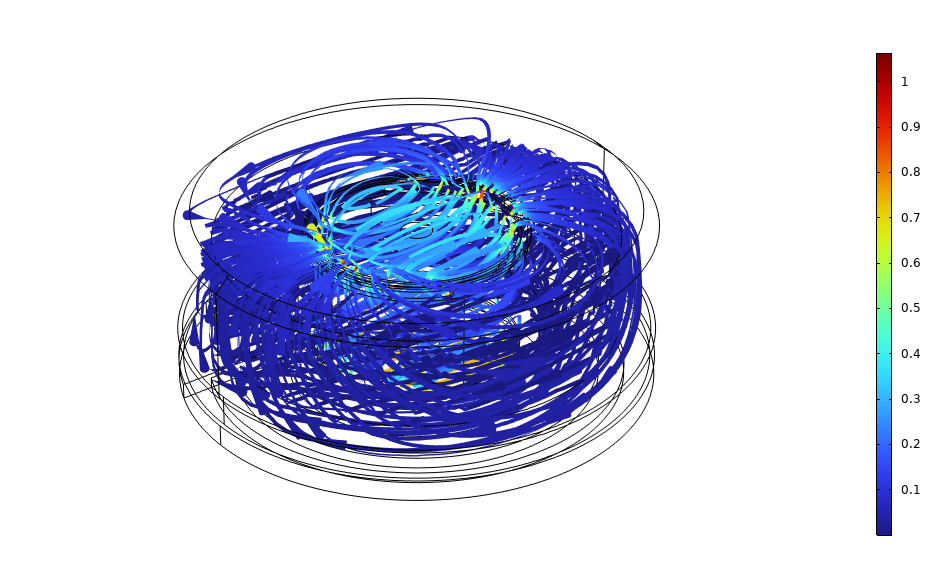

「磁感线分布」

来源：Comsol有限元模拟
