MEMS扬声器在微型音频设备中的核心技术挑战与突破
摘要
💡 本文深入探讨了微机电系统（MEMS）扬声器这一革命性技术。我们将从其核心工作原理（压电式与静电式）出发，详细剖析其在微型化声学设计中面临的关键挑战，如低频响应不足和非线性失真。结合行业领先的解决方案与COMSOL多物理场仿真技术，本文旨在为声学工程师提供一个全面的技术视野，并展望其在空间音频、主动降噪等前沿领域的未来应用趋势。
大纲
1. 引言：为什么MEMS扬声器是音频领域的下一个“奇点”？ 2. 核心原理与公式推导：揭开硅基发声的神秘面纱 • 2.1 压电式 (Piezoelectric) MEMS扬声器 • 2.2 静电式 (Electrostatic) MEMS扬声器 • 2.3 核心性能参数对比 3. 技术应用与实例分析：当前的设计挑战与解决方案 • 3.1 挑战一：低频响应的“先天不足” • 3.2 挑战二：非线性失真的“魔咒” • 3.3 挑战三：高驱动电压与功耗 4. 仿真与建模：用COMSOL洞察微观世界的声学行为 5. 挑战与未来趋势：MEMS扬声器的星辰大海 • 5.1 与主动降噪 (ANC) 技术的深度融合 • 5.2 赋能空间音频 (Spatial Audio) • 5.3 阵列化与声场控制 6. 结论
1. 引言：为什么MEMS扬声器是音频领域的下一个“奇点”？
🚀 自从动圈扬声器技术在一个多世纪前被发明以来，其“磁铁-线圈-振膜”的基本结构几乎没有发生颠覆性的改变。然而，随着TWS耳机、AR/VR眼镜、助听器等可穿戴设备的兴起，传统扬声器在尺寸、功耗和一致性方面逐渐暴露出瓶颈。

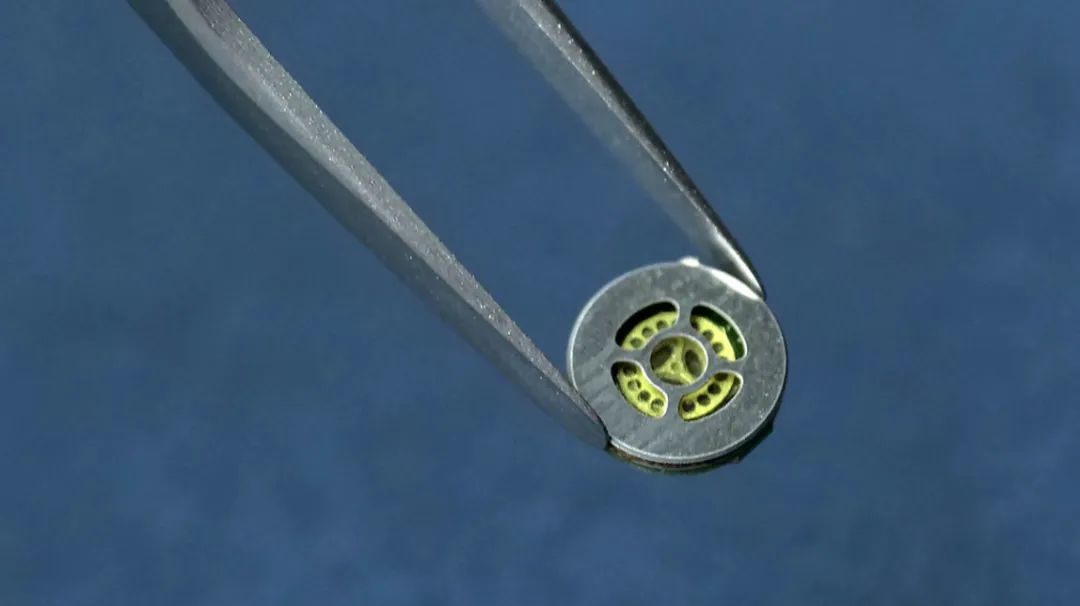

MEMS（微机电系统）扬声器，利用半导体制造工艺将机械结构和电子系统集成在硅晶片上，为解决这些痛点提供了全新的思路。它以其超薄的尺寸、极低的功耗、卓越的制造一致性和抗冲击性，正预示着一场微型声学领域的深刻变革。xMEMS, USound等公司的积极布局，也证明了这项技术巨大的商业潜力。
2. 核心原理与公式推导：揭开硅基发声的神秘面纱
MEMS扬声器的驱动方式主要分为压电式和静电式两种。
2.1 压电式 (Piezoelectric) MEMS扬声器

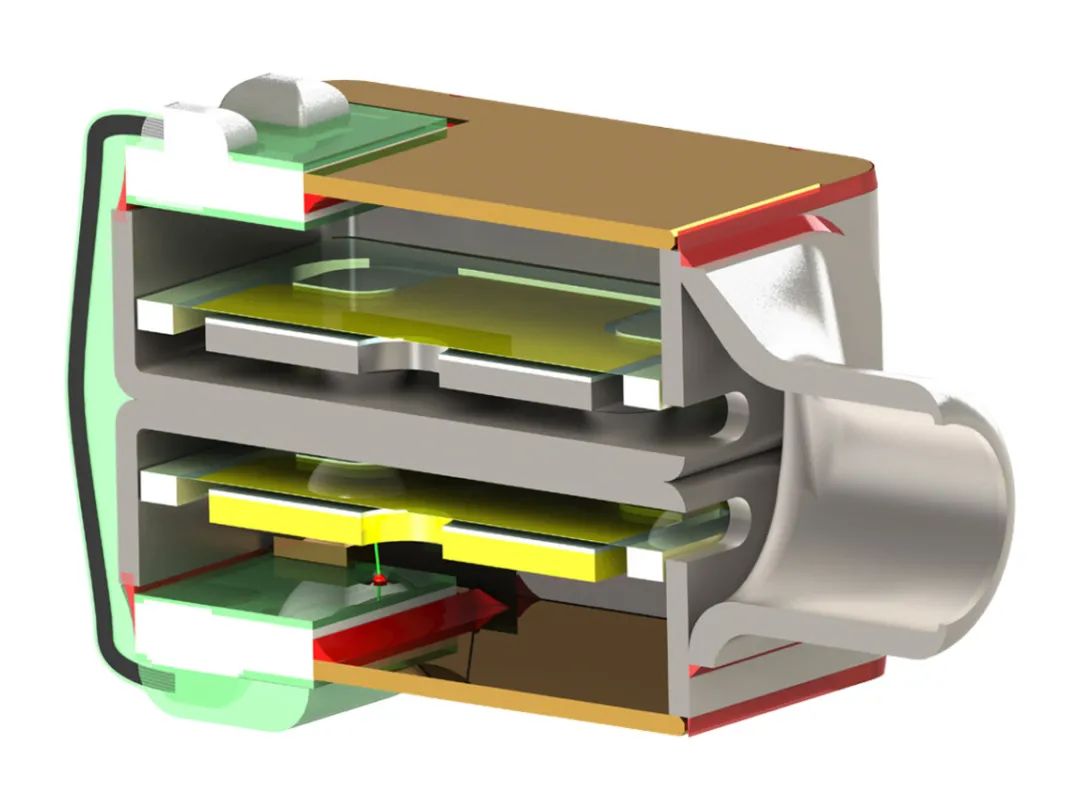

🔧 压电式MEMS扬声器利用了压电材料的逆压电效应。当对压电薄膜（如PZT，锆钛酸铅）施加电场时，材料会产生机械形变。
其核心结构通常是悬臂梁或多悬臂梁结构。施加的交流电压 V(t) 导致压电层伸缩，带动整个悬臂梁结构弯曲振动，从而推动空气发声。
对于一个简化的压电悬臂梁，其尖端的位移 d 可以近似表示为：
d ≈ (3/2) * d31 * (L^2 / t^2) * V • d31: 压电应变常数 (m/V) • L: 悬臂梁长度 (m) • t: 压电层厚度 (m) • V: 驱动电压 (V)
这个公式直观地显示了位移与电压、材料属性和几何尺寸的关系。
2.2 静电式 (Electrostatic) MEMS扬声器

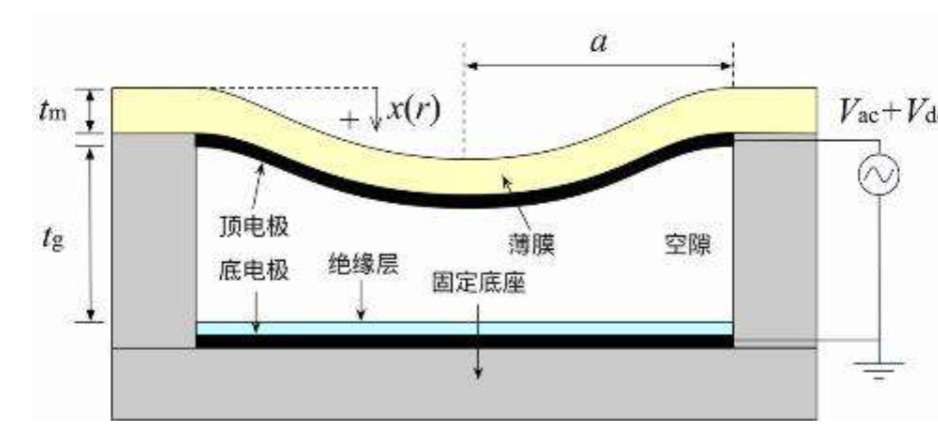

静电式MEMS扬声器的工作原理类似于一个可变电容器。它由一块固定的穿孔背板 (Backplate) 和一张可动的导电振膜 (Diaphragm) 构成。
在振膜和背板之间施加一个直流偏置电压 (DC Bias) V_DC 和一个音频信号电压 V_AC(t)。两者间的静电力会驱动振膜振动。
振膜受到的静电力 F(t) 为：
F(t) = (1/2) * ε * A * (V(t) / g(t))^2 其中 V(t) = V_DC + V_AC(t)
展开后，驱动声压的交流分量主要与 2 * V_DC * V_AC(t) 成正比。
2.3 核心性能参数对比
| 驱动电压 | ||
| 线性度 | ||
| 工艺复杂度 | ||
| 代表厂商 |
3. 技术应用与实例分析：当前的设计挑战与解决方案
3.1 挑战一：低频响应的“先天不足”
由于MEMS扬声器的尺寸极小，振膜的有效辐射面积和位移量 (Xmax) 都非常有限，这导致其在低频段的声压级输出能力天生较弱。其声压滚降点 (roll-off) 远高于传统动圈单元。
解决方案：
1. 声学结构优化： 类似传统扬声器，通过设计特定的前后腔体、倒相管或声学迷宫结构，利用亥姆霍兹共振来提升特定低频段的响应。 2. “声学超声”技术 (Sound from Ultrasound): 以xMEMS的Cypress系列为例，其利用超声载波调制技术。扬声器在人耳听不见的超声频段工作，通过空气的非线性效应解调出可听声。这种方式可以在极小的体积内实现惊人的低频声压。 3. 数字信号处理 (DSP) 补偿： 通过强大的DSP算法，对输入信号进行预处理，主动增强低频分量。但这需要仔细权衡，避免过度补偿导致振膜过载和失真。
3.2 挑战二：非线性失真的“魔咒”
非线性失真 主要来源于驱动力和悬浮系统。
• 静电驱动力： 从 F(t) ∝ (V/g)^2可以看出，驱动力与位移（改变了间隙g）和电压的平方都存在非线性关系。• 悬浮系统： 在大位移下，振膜悬挂结构的刚度 (Stiffness) 也会呈现非线性。
解决方案：
3.3 挑战三：高驱动电压与功耗
MEMS扬声器通常需要远高于标准逻辑电平的电压来驱动（10-50V）。在电池供电的便携设备中，这意味着需要一个高效的升压（Boost）电路或电荷泵。这不仅增加了外围电路的复杂度和成本，也带来了额外的功耗挑战。
解决方案：
• 专用驱动IC (ASIC)： 领先的厂商如USound和xMEMS都提供配套的驱动IC。这些IC集成了高效的电荷泵和为MEMS扬声器电容性负载优化的D类放大器，能够实现能量回收，显著提升整体系统效率。
4. 仿真与建模：用COMSOL洞察微观世界的声学行为
对于MEMS扬声器这样涉及电、机、声多物理场耦合的器件，有限元分析 (FEA) 是研发阶段不可或缺的工具。COMSOL Multiphysics® 及其MEMS模块、声学模块，为我们提供了强大的仿真能力。
仿真流程：

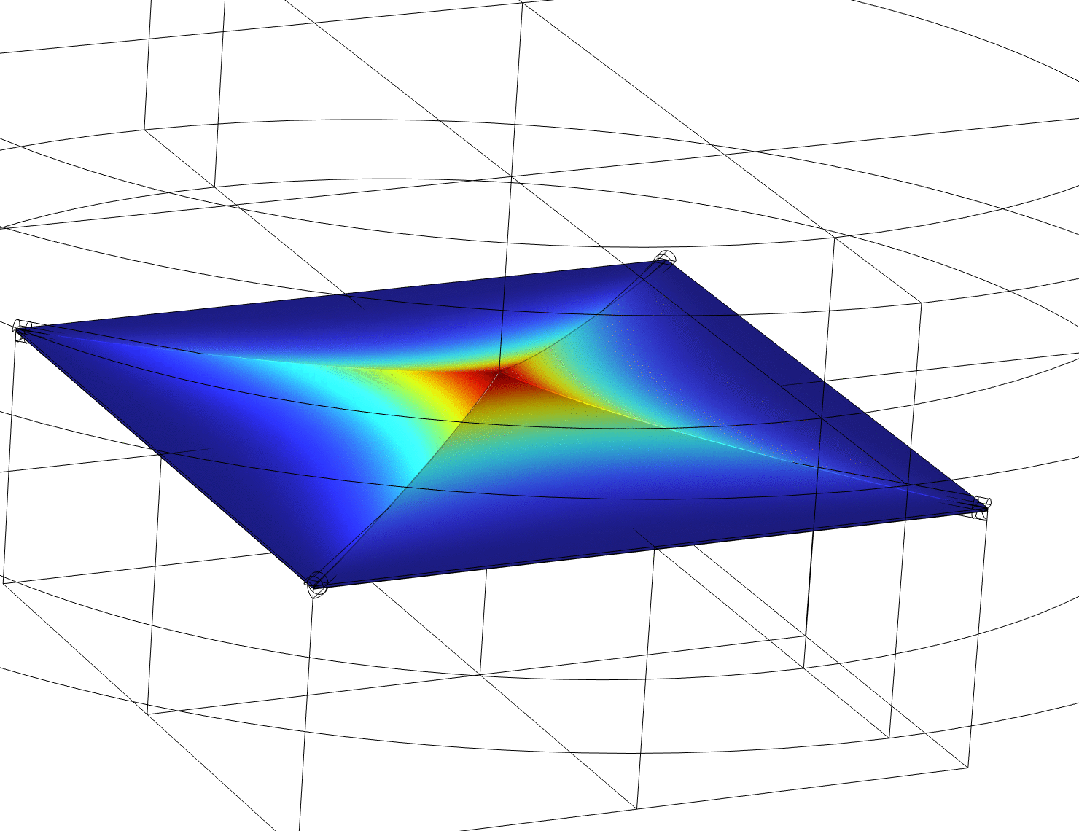

• 压电效应： 使用压电效应接口，耦合固体力学和静电学。 • 静电驱动： 使用机电接口，计算静电力。 • 热粘性声学： 在微小缝隙（如静电扬声器的背板孔和振膜间隙）中，空气的粘性和热传导效应不可忽略，需要使用热粘性声学模型来精确模拟。 3. 耦合与求解： 将结构振动与周围的声场进行耦合，进行频域或时域求解。 4. 结果分析： 分析振膜的位移、应力分布，以及远场的声压级 (SPL)、频率响应和总谐波失真 (THD)。
通过仿真，工程师可以在制造流片前，快速迭代设计方案，优化振膜厚度、悬臂梁形状、电极布局等关键参数。
5. 挑战与未来趋势：MEMS扬声器的星辰大海
5.1 与主动降噪 (ANC) 技术的深度融合
MEMS扬声器拥有极快的瞬态响应和极低且一致的相位延迟。这对于ANC系统至关重要，因为它能更快速、更精确地产生反相声波，从而实现更宽频带、更深程度的噪声消除，尤其是在传统方案难以覆盖的中高频区域。
5.2 赋能空间音频 (Spatial Audio)
MEMS扬声器卓越的瞬态特性和高频延伸能力，使其能够精准地重现空间音频所需的高频细节和瞬态线索，为用户带来更具沉浸感和真实感的3D听觉体验。
5.3 阵列化与声场控制
由于MEMS扬声器极小且一致性高，可以轻松地将成百上千个单元集成在一个微小的芯片上，形成扬声器阵列。通过对阵列中每个单元的幅度和相位进行独立控制，可以实现动态的波束成形 (Beamforming)，将声音精准投射到特定区域，这为定向发声、个人声场和多用户独立音源等应用打开了想象空间。
6. 结论
MEMS扬声器并非对传统动圈技术的简单替代，而是在微型化、集成化和智能化音频应用领域的一场范式转移。尽管在低频延伸和非线性失真等方面仍面临挑战，但通过创新的驱动技术、声学结构设计和先进的DSP算法，这些瓶颈正在被逐步突破。
对于声学工程师而言，理解MEMS扬声器的核心原理与设计约束，并掌握相应的多物理场仿真工具，将是在这场声学技术浪潮中保持领先的关键。
