锂电池X-Ray是什么？

锂电那些事今日第三条2025年08月28日星期四

引言：在锂电池从生产到出厂的全流程中，X-Ray 技术扮演着 “隐形质检员” 的角色：它无需破坏电池，却能清晰展示内部结构是否完整、是否存在裂纹等缺陷。这种无损检测能力，直接关系到锂电池最终的质量可靠性与性能稳定性。

二、锂电池 X-Ray 的基本概念

锂电池 X-Ray 借助 X 射线穿透锂电池，依据不同材料对 X 射线吸收程度的差异，在探测器上生成能反映锂电池内部结构及缺陷的图像。X 射线属于波长较短、能量较高的电磁波，可穿透一定厚度的物质，并与物质中的原子产生相互作用。当它穿透锂电池时，电极、隔膜、电解液等不同材料因密度和原子序数存在差异，对 X 射线的吸收和衰减程度也各不相同，进而在探测器上形成灰度有别的图像，通过对这些图像的分析，我们便能获取锂电池内部的相关信息。

三、工作原理

X 射线产生

X 射线一般由 X 射线管生成。X 射线管是高真空的二极管，其阴极由灯丝构成，灯丝通电加热后会发射电子。阳极是金属靶，电子在高压电场的作用下加速撞击阳极靶，此时电子的动能部分转化为 X 射线能量，从而产生 X 射线束。

穿透与衰减

生成的 X 射线束穿透锂电池，在穿透过程中，X 射线与锂电池内的物质发生光电效应、康普顿散射等相互作用，使得 X 射线强度逐渐减弱。不同材料对 X 射线的衰减程度，取决于该材料的密度、原子序数以及厚度等因素。比如，锂电池的电极材料通常密度和原子序数较高，对 X 射线的吸收能力较强，在图像上呈现出较暗的区域；而隔膜和电解液等密度较低的材料，对 X 射线的吸收能力较弱，在图像上则表现为较亮的区域。

图像采集

经过锂电池衰减后的 X 射线抵达探测器，探测器将 X 射线信号转换为电信号或数字信号，并进行数字化处理，最终得到可供分析的图像。平板探测器和影像增强器是常用的探测器，其中平板探测器具有较高的空间分辨率和灵敏度，能够快速采集到高质量的图像。

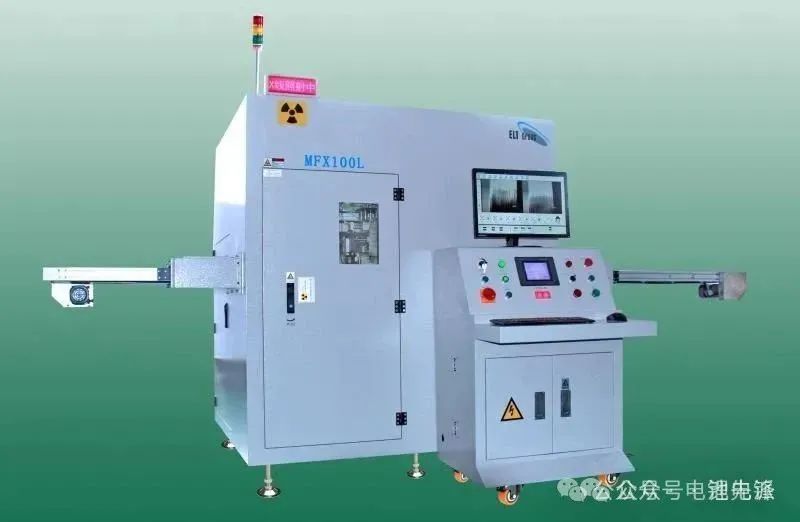

四、系统组成

X 射线发生器

它包含 X 射线管、高压发生器和控制电路等部分。X 射线管是产生 X 射线的核心组件，高压发生器为 X 射线管提供所需的高电压，控制电路则用于调节 X 射线的输出参数，像管电压、管电流以及曝光时间等。

机械运动系统

该系统用于对锂电池进行定位和移动，以便对不同部位展开检测。通常由 XY 工作台、旋转装置等构成，能够精确控制锂电池的位置和姿态，保证 X 射线可以准确穿透需要检测的区域。

探测器

正如前文所提及的，探测器的主要职责是接收穿透锂电池后的 X 射线，并将其转化为图像信号。可以说，探测器性能的优劣，直接决定了图像质量的高低以及检测精度的好坏。

图像处理与分析系统

该系统主要针对采集到的图像开展处理与分析工作，具体操作涵盖图像增强、降噪、边缘检测、缺陷识别等。借助图像处理算法，能够有效提升图像的清晰度与对比度，让锂电池内部的结构特征以及缺陷信息更加突出，从而方便操作人员进行观察和分析。

五、在锂电池生产和检测中的应用

原材料检测

在锂电池原材料的采购验收与生产加工环节，X-Ray 技术可精准检测电极材料、隔膜等核心原材料的内部结构状态及杂质含量。比如，能快速识别电极材料是否存在颗粒团聚、细微裂纹等潜在缺陷，同时排查隔膜是否有孔洞、厚度不均匀等质量问题，从源头确保原材料符合生产标准，为后续电池制造筑牢质量根基。

电池组装过程监控

在电池组装的全流程中，X-Ray 技术可实时 “透视” 内部组件的装配精度 —— 无论是电极的对齐偏差、隔膜的褶皱变形，还是极耳焊接的完整性，都能被及时捕捉。这种实时监控能力能帮助生产人员在第一时间发现组装缺陷，从根本上减少不合格品的产生，既提升了生产效率，又为产品质量提供了动态保障。

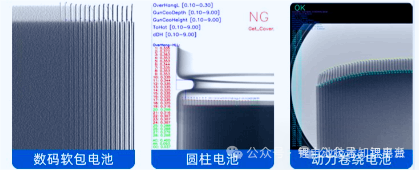

成品电池检测

针对出厂前的成品锂电池，X-Ray 技术可全面排查内部潜在风险：包括是否存在短路、断路等电路异常，电解液泄漏等化学隐患，以及电芯结构是否完整无损伤。这些缺陷直接关系到电池的充放电性能与使用安全性，通过 X-Ray 检测可高效筛选出不合格产品，最终实现对电池质量与用户安全的双重保障。

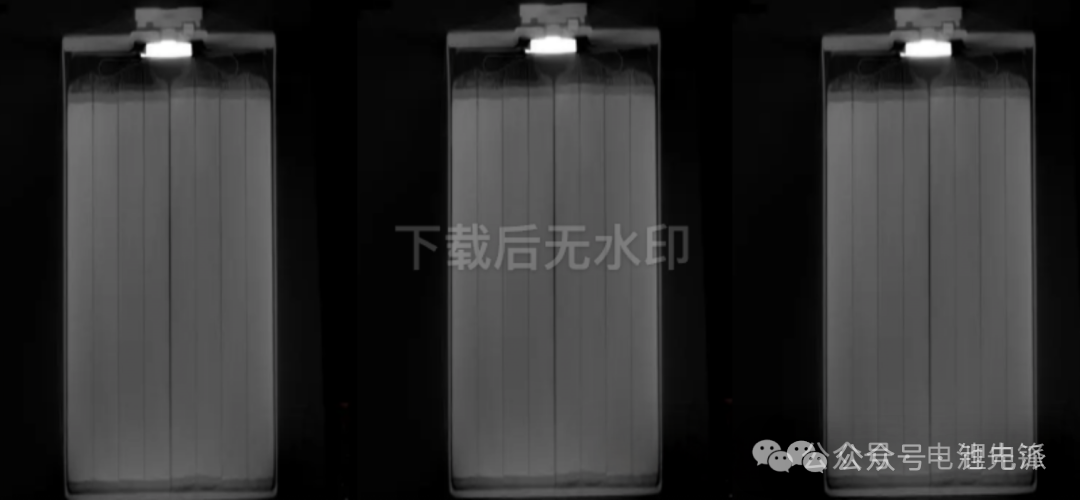

六、图像分析方法

目视检测

操作人员直接查看 X 射线图像，凭借自身的经验以及相关标准，对锂电池内部是否存在缺陷、缺陷的类型和位置做出判断。这种检测方式简单直观，但对操作人员的经验有较高要求，而且很容易受到主观因素的影响，检测结果可能存在一定偏差。

基于图像处理算法的自动检测

借助计算机图像处理技术，研发专门的缺陷识别算法，以此实现对锂电池 X 射线图像的自动分析和缺陷检测。阈值分割、形态学处理、模板匹配等是常用的图像处理算法。运用这些算法，能够精准识别出电池内部的各类缺陷，并对其进行分类和定量分析，有效提高了检测的客观性和效率。

机器学习与深度学习方法

近年来，随着机器学习和深度学习技术的不断发展，将它们应用到锂电池 X 射线图像分析中成为了研究的热门方向。通过用大量标注好的图像数据对模型进行训练，深度学习模型能够自动学习锂电池内部结构和缺陷的特征，进而实现高精度的缺陷识别和分类。和传统方法相比，机器学习和深度学习方法准确性更高、适应性更强，能够更好地应对锂电池结构和缺陷复杂多变的情况。

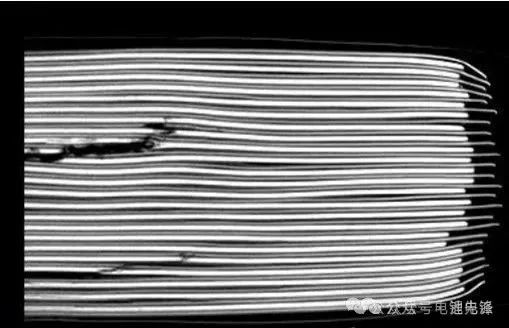

X-ray影像-X-ray 3D X-ray CT断层扫描应用在电池制程以确保质量-雄迈电子科技｜TechMax Technical Group

七、优势与局限性

优势

（1）无损检测：X-Ray 检测不会对锂电池造成丝毫损伤，能在不破坏电池结构的前提下获取内部信息。这一特性对于那些还需后续使用或者要进行进一步研究的电池来说，显得尤为重要。

（2）高分辨率成像：该技术可以清晰地呈现锂电池内部的微观结构以及元件分布状况，能够检测出微小的缺陷和异常情况，为质量控制工作提供了准确可靠的依据。

（3）快速检测：它能在较短时间内完成对锂电池的检测，非常适合大规模生产线上快速进行质量检测的需求。

局限性

（1）辐射危害：X 射线存在一定的辐射性，人体长期接触会危害健康。所以，在使用 X-Ray 设备时，必须采取严格的防护措施，保障操作人员的安全。

（2）检测成本：X-Ray 设备的购置成本较高，而且设备的运行和维护都需要专业技术人员，同时也会产生一定费用。这在一定程度上制约了它在一些小型企业或者对成本较为敏感的应用场景中的推广。

（3）图像分析难度：当遇到结构复杂的锂电池，或者存在多种缺陷相互干扰的情况时，图像分析工作的难度会增大，这就需要专业的知识和丰富的经验才能准确判断和解读图像。

八、发展趋势

更高分辨率与灵敏度：随着 X 射线技术和探测器技术的持续进步，未来的锂电池 X-Ray 设备会朝着更高分辨率和灵敏度的方向发展。届时，它能够检测到更小尺寸的缺陷以及更细微的结构变化，进一步提高检测精度。
多功能集成：将 X-Ray 技术与超声检测、热成像检测等其他检测技术相融合，实现对锂电池多维度、全方位的检测，从而提高检测的准确性和可靠性。
智能化与自动化：依托人工智能和机器学习技术的发展，进一步提升图像分析的智能化程度，实现更高效、准确的缺陷自动识别和分类。同时，推动检测过程的自动化发展，减少人工干预，提高生产效率和检测的一致性。
小型化与便携式：研发小型化、便携式的锂电池 X-Ray 检测设备，方便在现场或者移动场景中快速开展检测工作，以满足不同应用场景的需求。

九、结论

锂电池 X-Ray 作为一种重要的无损检测技术，在锂电池的生产、质量控制以及研发等多个环节都发挥着不可或缺的作用。它通过清晰呈现锂电池内部的结构和缺陷情况，为保障锂电池的质量和性能提供了有力支撑。虽然目前该技术还存在一些局限性，但随着科技的不断发展，它在分辨率、多功能集成、智能化等方面拥有广阔的发展前景。

©文章来源于电池先锋
