热流固磁仿真让你 “看见” 物理过程-揭秘COMSOL快速入门内容体系
导读：当新能源汽车在寒冬行驶时，电池续航突然 “打折”；当手机长时间游戏后频繁卡顿；当高铁牵引电机高速运转中需严防过热 —— 这些问题的背后，都藏着一套 “热、流、固、磁” 相互作用的物理规律，而热流固磁仿真内容体系，就是解锁这些规律的 “密码本”。
一、工程师为什么要学热流固磁仿真
在传统工程研发中，靠 “做样机、测性能、改设计” 的试错模式，不仅要消耗大量材料与时间（比如一款电机优化可能需要十几轮样机），还很难捕捉到物理场之间的隐性关联（比如电机磁场损耗产生的热量，会间接导致外壳结构变形，进而影响磁场分布）。而我的COMSOL 的热流固磁仿真内容体系，能将 “热场、流场、结构场、磁场” 及它们的相互作用 “数字化”，让工程师在电脑里就能 “看见” 物理过程、预判问题 —— 这也是为什么这套体系成为电子、能源、机械等领域研发的核心工具。
COMSOL 热流固磁仿真体系并非 “小众技术”，而是覆盖多个行业的实用工具，不同人群能从中获得不同价值：机械、电子、能源专业的学生，可通过这套体系完成毕业设计（如 “电池包热 - 流耦合优化”“小型电机磁 - 热分析”），提前掌握企业需要的仿真技能；作为研发工程师，新能源汽车领域可优化电池散热、电机设计；电子领域可解决芯片过热、焊点可靠性问题；机械领域可分析设备结构强度、振动噪声 —— 用仿真替代部分物理实验，能将研发周期缩短 30%~50%；还有跨领域研究者，例如材料研究者可通过 “热 - 固耦合” 分析新材料的耐高温形变性能；环境研究者可通过 “流 - 热耦合” 模拟水体温度分布对生态的影响，突破传统实验的局限。
二、热流固磁单场的 “核心逻辑 +COMSOL实现”
COMSOL 热流固磁仿真体系的第一步，是吃透每个物理场的 “底层规律” 与 “软件落地方法”，这是后续多场耦合的基础，也是体系的核心骨架。
1、热场：温度变化的 “计算法则”
热场仿真的核心是回答 “热量从哪来、到哪去、温度怎么变”，对应的物理规律是热传导、热对流、热辐射三大定律，在 COMSOL 中，这一模块的内容体系围绕 “场景适配 + 参数设置” 展开：
（1）基础场景划分：根据热量传递方式，分为 “稳态热分析”（比如芯片正常工作时的稳定温度）和 “瞬态热分析”（比如手机充电时温度随时间的变化）；
（2）核心参数设置：在 COMSOL 的 “固体传热”“流体传热” 等接口中，需定义 “热源”（如芯片的功率损耗、电阻的焦耳热）、“散热边界”（如自然对流的换热系数、强制风冷的气流速度）、“材料热属性”（如导热系数、比热容 —— 金属与塑料的导热差异会直接影响温度分布）；
（3）工程应用：LED 灯珠散热设计（避免温度过高导致光衰）、电池包稳态温度场分析（确保每个电芯温度差小于 5℃）。
2、流场：流体运动的 “仿真逻辑”
流场关注 “流体（液体 / 气体）如何流动、速度与压力如何分布”，核心是纳维 - 斯托克斯方程，COMSOL 中流场模块的内容体系聚焦 “流态判断 + 边界条件”：
（1）流态划分：根据雷诺数（判断流体流动是否稳定的指标），分为 “层流”（如水管内缓慢流动的水，流线规则）和 “湍流”（如台风中的气流，流线混乱），COMSOL 会根据场景自动选择对应的求解模型；
（2）关键设置：在 “层流”“k-ε 湍流” 等接口中，需定义 “入口边界”（如冷却水的入口速度、压力）、“出口边界”（如大气压力）、“壁面条件”（如是否考虑流体与壁面的摩擦）；
（3）工程应用：汽车发动机水箱的水流分布（优化水管布局，避免局部水流死角导致散热不足）、笔记本电脑风扇的气流路径（确保风口能覆盖主要发热元件）。
3、结构场：物体变形的 “安全准则”
结构场解决 “物体在力 / 温度作用下是否会变形、断裂”，核心是应力 - 应变关系，COMSOL 中这一模块的内容体系围绕 “载荷与约束 + 强度验证” 展开：
（1）载荷类型：包括 “机械载荷”（如桥梁承受的车辆重量、电机轴的扭矩）和 “热载荷”（如高温下金属的热膨胀力）；
（2）约束设置：在 “固体力学” 接口中，需定义 “固定约束”（如机床底座与地面的连接，限制所有方向位移）、“弹性支撑”（如弹簧的支撑方式，允许一定范围的形变），避免因约束不当导致模型 “无法固定” 或 “过度约束”；
（3）工程应用：高铁轨道在列车压力下的形变分析（确保形变在安全范围内，避免轨道开裂）、芯片焊点在温度循环下的应力变化（预防焊点疲劳断裂导致的电路故障）。
4、磁场：电磁作用的 “模拟方法”
磁场聚焦 “电磁场如何产生、磁通如何分布、电磁力如何作用”，核心是麦克斯韦方程组，COMSOL 中磁场模块的内容体系按 “磁场类型” 分类：
（1）静态磁场：如永磁铁、直流电磁铁的磁场（如 MRI 设备的主磁场），在 “静磁学” 接口中需定义 “磁动势”“电流密度” 等参数；
（2）交变磁场：如变压器、电机的交变电磁场（如工频交流电产生的磁场），需用 “交变电流” 接口，考虑电磁感应、涡流损耗等效应；
（3）工程应用：变压器铁芯的磁通分布（优化铁芯结构，减少磁滞损耗）、永磁电机的电磁力计算（分析电磁力对电机转子振动的影响）。
三、热流固磁的 “耦合逻辑”— 从 “孤立” 到 “联动”
单场仿真是基础，而COMSOL 热流固磁体系的 “灵魂”，在于多场耦合—— 现实中没有孤立的物理场，比如电机运转时，“磁场产生电磁力（磁 - 固耦合）→电磁力导致转子振动（固 - 磁反馈）→磁场损耗产生热量（磁 - 热耦合）→热量需要冷却水流带走（热 - 流耦合）”。这套耦合逻辑，也是体系中最需要掌握的 “硬核” 内容。
1、常见耦合类型与COMSOL实现
COMSOL 通过 “多物理场接口” 自动处理耦合关系，无需手动推导复杂公式，核心耦合场景分为三类：
（1）双向耦合：两个物理场相互影响，比如 “热 - 固耦合”（温度升高导致结构膨胀，结构变形又会改变热传导路径），在 COMSOL 中只需勾选 “热膨胀” 接口，软件会自动关联温度场与结构场的参数；
（2）单向耦合：一个物理场影响另一个，反之不影响，比如 “热 - 流耦合”（水流带走热量，影响热场，但热量对水流速度的影响可忽略），只需在热场模块中添加 “对流换热” 边界，关联流场的速度数据；
（3）多场综合耦合：三个及以上物理场联动，比如 “磁 - 热 - 流 - 固耦合”（如新能源汽车驱动电机），COMSOL 支持 “分步耦合”（先算磁场损耗，再将损耗作为热源算热场，最后结合流场散热算结构应力），也可 “同步耦合”（一次性求解所有物理场方程）。
2. 耦合仿真的 “关键原则”
在体系学习中，需避免 “盲目耦合”，核心原则有两个：
（1）简化非关键场：比如分析芯片散热时，若电磁损耗远小于芯片自身发热，可忽略磁场，只做 “热 - 流耦合”，减少计算量；
（2）关注 “耦合变量”：比如 “磁 - 热耦合” 的关键变量是 “电磁损耗功率”（磁场模块的计算结果作为热场的热源），“热 - 固耦合” 的关键变量是 “温度梯度”（热场的温度分布转化为结构场的热膨胀力）—— 抓住这些变量，就能清晰搭建耦合逻辑。
3、COMSOL工具如何 “服务” 热流固磁仿真
一套完整的仿真体系，离不开工具的支撑。COMSOL 的功能设计，完全围绕热流固磁的仿真需求展开，形成 “建模 - 求解 - 后处理” 的闭环：
（1）几何建模：支持 “参数化建模”（如通过变量控制散热器鳍片的间距、电机转子的半径），方便后续优化设计；也可导入 CAD 模型（如 SolidWorks、AutoCAD 文件），避免重复建模；
（2）网格划分：不同物理场对网格要求不同（结构场需精细网格捕捉应力集中，流场需边界层网格模拟壁面流动），COMSOL 提供 “自动网格”“手动加密” 功能，还能针对耦合场景优化网格（如热 - 流耦合区域采用过渡网格，兼顾精度与效率）；
（3）求解器选择：单场仿真用 “稳态求解器”“瞬态求解器”，耦合仿真用 “全耦合求解器”（同步求解多场方程）或 “分离式求解器”（分步求解，适合复杂耦合），软件会根据模型自动推荐最优求解器；
（4）后处理：支持生成 “温度云图”“应力云图”“流速矢量图”，还能提取关键数据（如最高温度、最大应力、平均流速），生成趋势曲线（如温度随时间的变化），直接用于报告或论文。
四、热流固磁仿真体系，是 “工程思维” 的数字化表达
很多人觉得 “仿真体系难学”，但实际上，COMSOL 热流固磁体系的核心逻辑，就是 “将现实中的物理规律转化为电脑能计算的数学模型”—— 从单场的基础规律，到多场的耦合关系，再到工具的实际应用，每一步都对应着工程问题的解决需求。
COMSOL热流固磁仿真内容体系
掌握这套体系，不仅是学会用一款软件，更是建立 “提前预判、精准优化” 的工程思维：在产品制造前，就能找到最优设计方案；在问题出现前，就能排查潜在隐患。这也是为什么，热流固磁仿真体系，正在成为现代工程研发的 “核心竞争力”。
作为一名使用COMSOL热流固磁仿真10年以上的应用的工程师，我决心，在仿真秀独家发布COMSOL热流固磁仿真体系课程。在仿真秀官网完成了COMSOL建模和网格划分两个专题后，《COMSOL仿真快速入门基础课程19讲》是我在仿真秀独家原创首发的第3套视频教程。我将从COMSOL软件最基础的功能、界面布局、几何建模、网格划分、求解器及后处理整个仿真流程，手把手带学习者快速上手！请识别下方二维码试看。
可回放，开具发票，奖学金、直播加餐
提供vip群答疑和模型下载
扫码立即试看
与作者或仿真秀开展技术咨询
本课程围绕 COMSOL 软件快速入门与核心技能掌握展开，共 19 讲、总时长 3 小时 23 分 43 秒，内容从基础认知到实战应用层层递进，具体可分为五大核心模块：

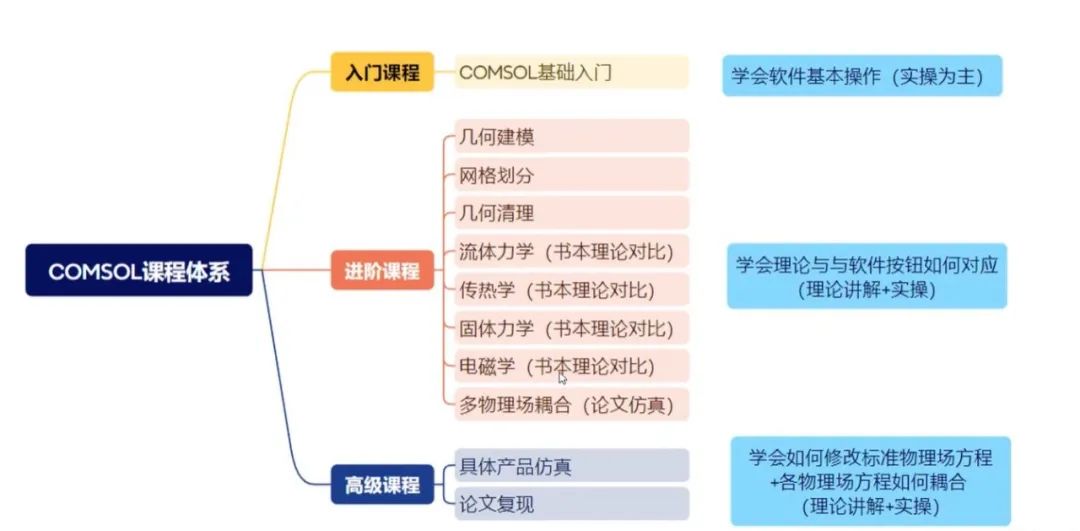

第一模块为 “软件介绍”（第 1-4 讲），聚焦 COMSOL 的基础认知与宏观框架，包括课程自身基础进阶及高级课程体系的讲解、COMSOL 软件功能特点与发展历程梳理、COMSOL 与 ANSYS 两款软件的对比分析，同时详细拆解 COMSOL 完整的仿真步骤，帮助学习者建立对软件的整体认知，明确其定位与使用逻辑。
第二模块是 “软件界面”（第 5-9 讲），侧重软件操作的基础入门，先介绍界面章节的课程整体安排，再具体讲解文件创建与打开的操作方法，随后逐一解析软件界面各功能区域的作用（如菜单栏、工具栏、模型树等），并指导首选项设置（适配个人使用习惯）与模型显示相关操作，扫清学习者在界面操作上的盲区，为后续实操打下基础。
第三模块为 “几何建模”（第 10-14 讲），覆盖二维与三维建模核心能力培养，分别从 “标准几何体” 和 “草绘功能” 两种核心方式入手，讲解二维几何模型的创建方法，同时介绍阵列功能的应用；三维几何建模部分同理，依次讲解通过草绘功能、标准几何体创建三维模型的操作技巧，满足不同场景下的几何建模需求，帮助学习者掌握软件核心的建模工具。
第四模块是 “网格划分”（第 15-16 讲），针对仿真计算的关键环节展开，分别专项讲解二维网格划分、三维网格划分的具体方法，包括网格类型选择、参数设置、质量控制等要点，确保学习者能掌握科学合理的网格划分技巧，为后续仿真计算的准确性提供保障。

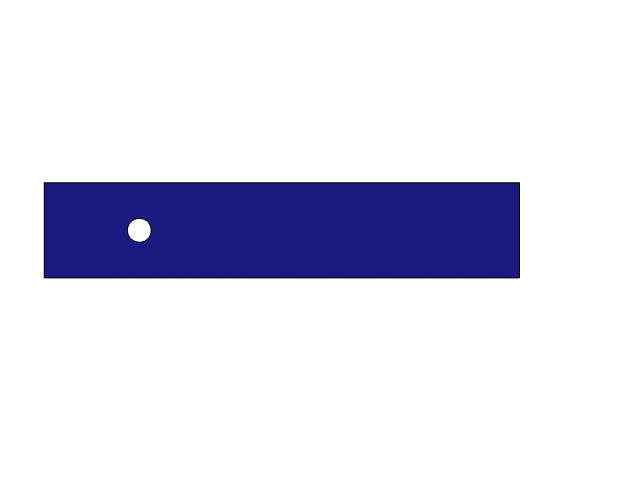

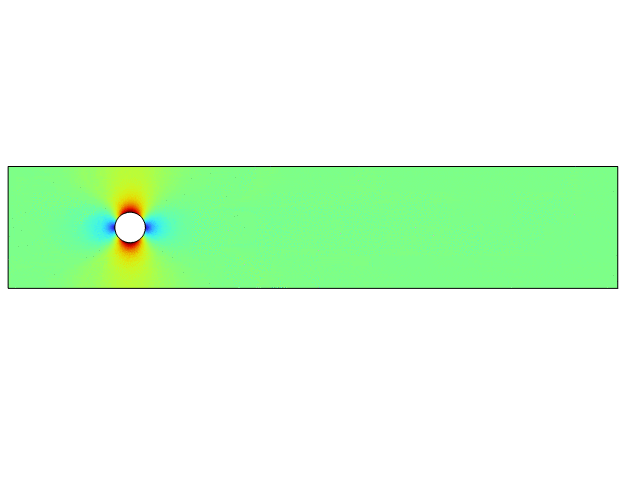

第五模块为 “求解器设置及后处理”（第 17-19 讲），以实战案例驱动技能落地，通过 “二维圆柱绕流”“3D 弯管流动” 两个专项案例，讲解求解器的参数设置逻辑与操作方法，同时教授后处理工具的使用（如云图显示、动画制作）；最后通过 “多物理场仿真案例”，整合前序所学知识，展示多物理场耦合仿真的完整流程，帮助学习者将理论转化为实操能力，实现从 “会操作” 到 “能应用” 的过渡。
