[疲劳分析]-工字梁钢结构-计算多轴应变寿命

TodayCAEer

1年前浏览810

在本教程中，您将：

·将模型导入HyperLife

·选择EN模块并定义其所需参数

·创建和分配Material

·分配载荷历程记录以缩放FEA SUBCASE中的应力

·评估和查看结果

在开始之前，请将本教程中使用的文件复制到您的工作目录。http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/HL-1030/Ibeam.h3d.zip

http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load1.csv

http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load2.csv

http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load3.csv

http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load4.csv

一、导入模型

1.从主页工具的文件工具组中，单击Open Model工具。

图1.

2.在Load model and result对话框中，浏览并选择HL-1030\Ibeam.h3d作为模型文件。

System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。

3.单击Apply。

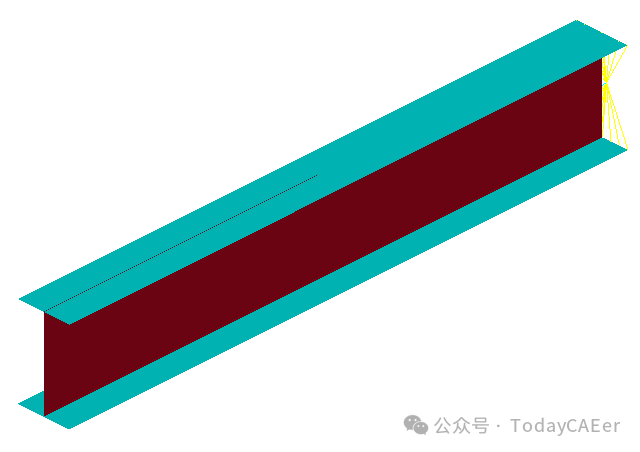

图2.

Tip：通过将.h3d文件从Windows Browser拖放到HyperLife建模窗口中，快速导入模型。

二、定义疲劳模块

1.单击疲劳模块图标旁边的箭头，然后从选项列表中选择EN工具，将打开EN对话框。

图3.

2.定义EN配置参数。

a)选择Multi Axial作为方法。

b)选择MPa作为FE模型单位。

c)为平面数输入值20。

d)输入一个值0.5作为生存确定性。

e)选择SWT作为张力损伤模型。

f)选择FS作为剪切损伤模型。

g)选择Worst作为图层选择。

h)选择Time Series作为加载类型。

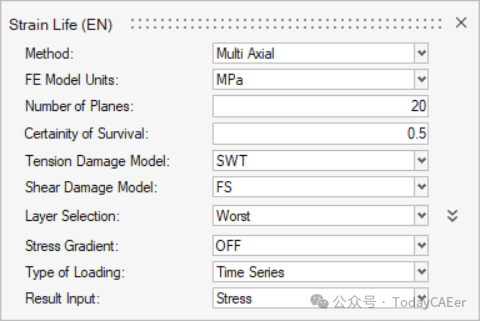

图4.

3.退出对话框。

三、指定Material

1.单击Material工具。将打开Assign Material对话框。

图5.

2.激活部件Flange和Web旁边的复选框。

3.创建新Material。

a)单击My Material选项卡。

b)单击以创建新Material。

c)将Material命名为Mat_EN_multiaxial。

d)将Elastic modulus设置为70000。

e)将泊松比设置为0.334。

f)在EN选项卡中，将弹性应变（SEe）的Log（N）标准误差设置为0.1。

g)将塑性应变（SEp）的Log（N）标准误差设置为0.1。

h)接受所有其他默认设置，包括EN和其他选项卡，然后点击Plot并保存。

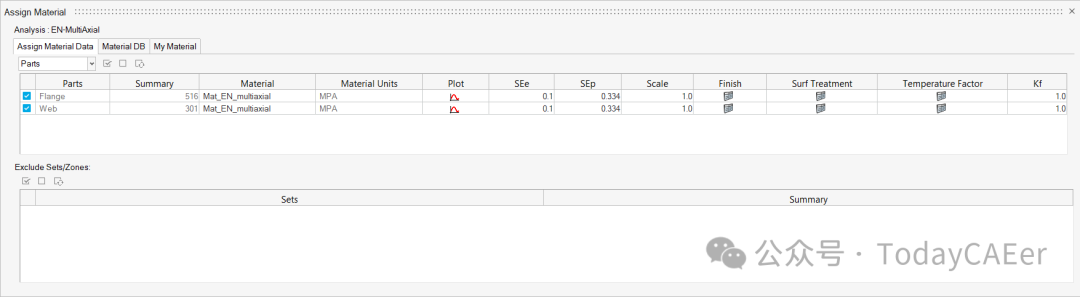

图6.

4.右键单击Mat_EN_multiaxial并选择Add以分配Material列表。

5.返回到Assign Material Data选项卡，然后从Flange和Width的Material下拉菜单中选择Mat_EN_multiaxial。

Material列表中填充了从Material数据库和我的Material中选择的Material。

图7.

6.退出对话框。

四、分配载荷历程记录

1.单击Load Map工具。将打开Load Map对话框。

图8.

2.从对话框顶部的Channel Type下拉菜单中，选择Time Data。

3.单击 Choose File字段并浏览load1.csv。

4.单击以添加Load Case。

5.对load2.csv、load3.csv 和load4.csv重复步骤3和4。

6.Optional：单击可查看载荷图。

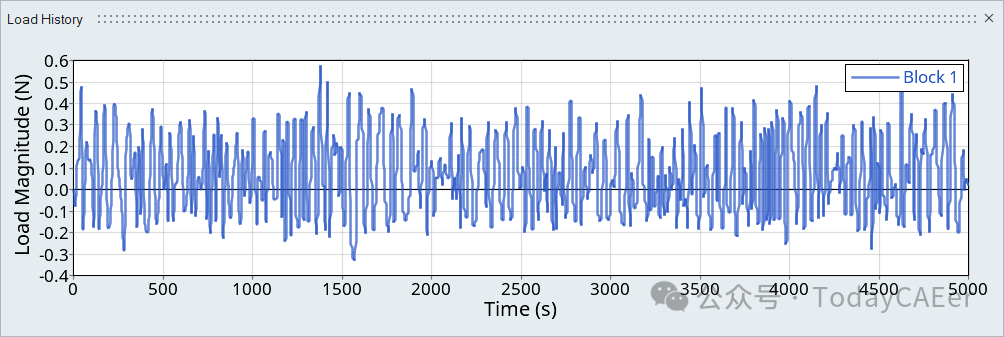

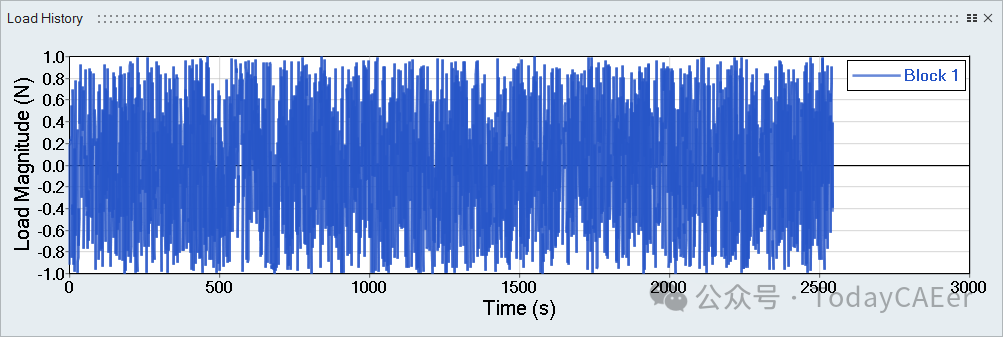

图9.载荷1

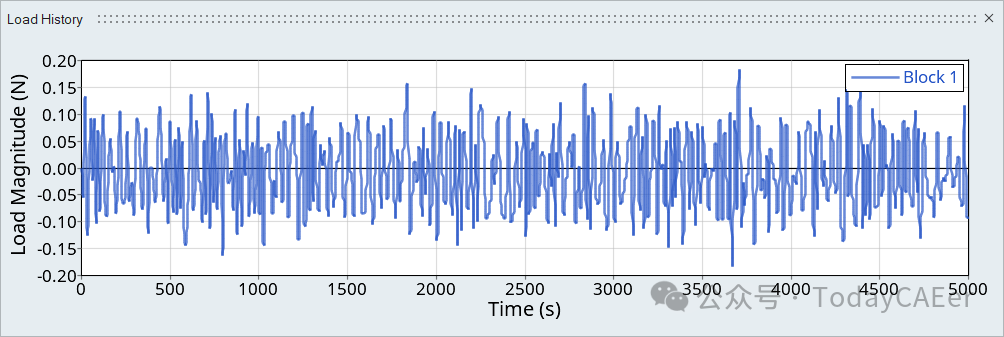

图10.载荷2

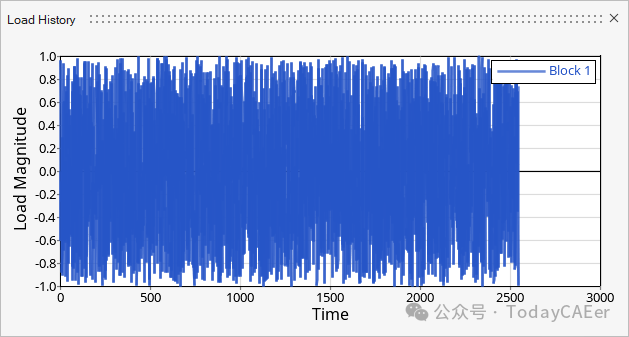

图11.载荷3

图12.载荷4

Tip：扩展对话框的宽度以查看更清晰的绘图片。

7.在对话框的下半部分，将单选按钮设置为Auto以创建事件。

8.选择load 1（block1）和load 2（block1）通道以及Subcase 1和Subcase 2，然后单击以创建第一个事件。

9.以类似的方式，通过选择load 3（block1）和load 4（block1）、Subcase 1和Subcase 2来创建第二个事件。

10.激活这两个事件的复选框。

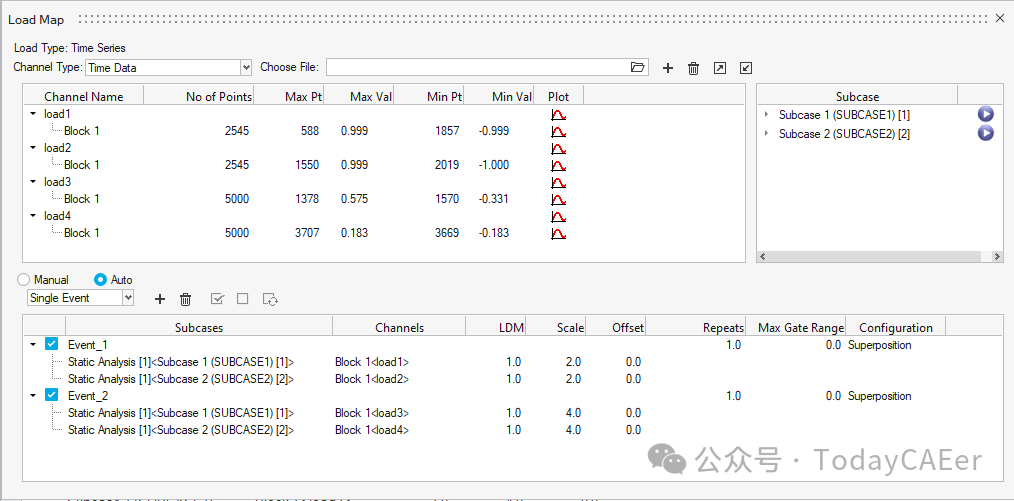

11.设置Scale ，如下图所示。

图13.

12.退出对话框。

五、评估和查看结果

1.在评估工具组中，单击Run Analysis工具。

图14.

此时将打开Evaluate对话框。

图15.

2.Optional：输入运行的名称。

3.单击Run。

结果文件将保存到主目录，并打开Run Status对话框。

4.运行完成后，单击View Current Results。

5.使用Results Explorer可视化各种类型的结果。

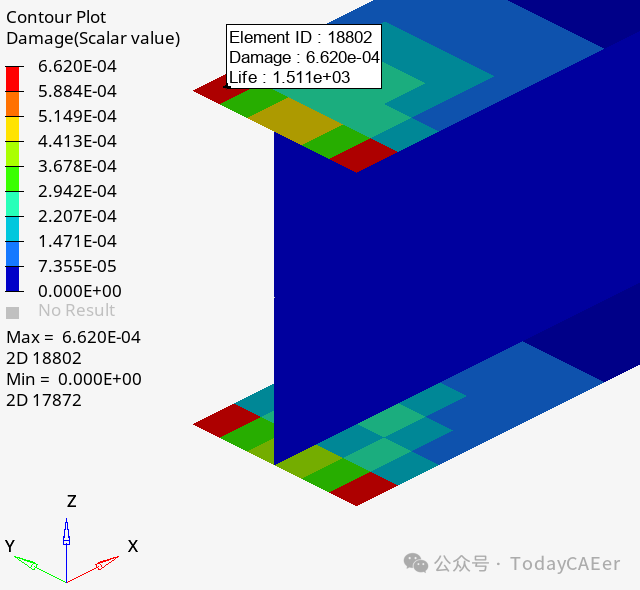

下面的等高线突出显示了总伤害（事件1 + 事件2）。

图16.

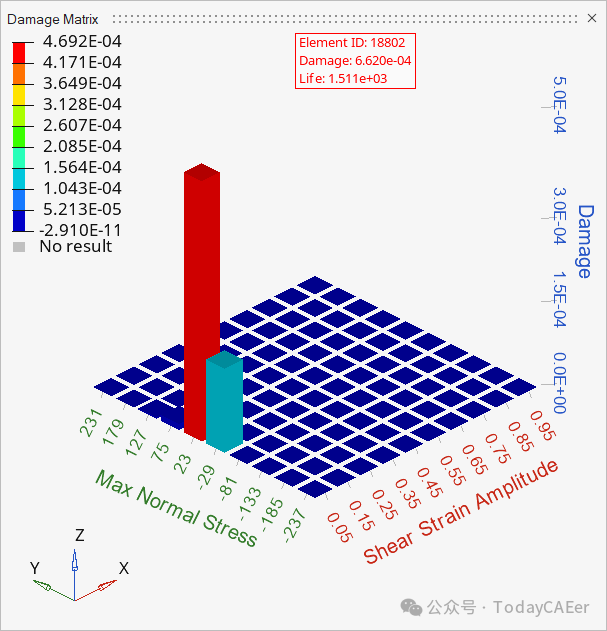

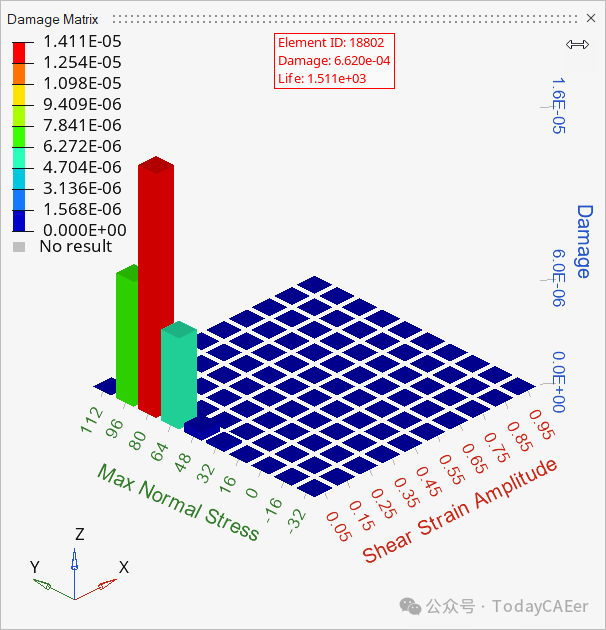

图17.事件1：单元 18802的伤害矩阵

图18.事件2：单元18802的伤害矩阵
