当SpaceClaim 遇上ANSYS （二）
在使用ANSYS 进行工程计算时，经常会遇到优化设计问题，通过仿真对比某一个或几个尺寸的不同来判断影响产品性能的关键尺寸。这时候，在Space Claim中将几何参数化后再批量计算会大大减小我们在几何处理上的工作量。
SpaceClaim中的参数化可以通过创建组来实现。首先使用拖动命令或移动命令将要定义参数化尺寸，然后通过创建组将尺寸保存为驱动尺寸。后续可以在Workbench中进行参数定义。
SpaceClaim可以进行的参数化尺寸包括两种：尺寸参数化或位置参数化。
下面分别介绍两种参数化的步骤：
尺寸参数化
通过拖动命令可以定义距离或半径大小的尺寸参数，并创建组将其保存成驱动尺寸。
主要步骤如下：

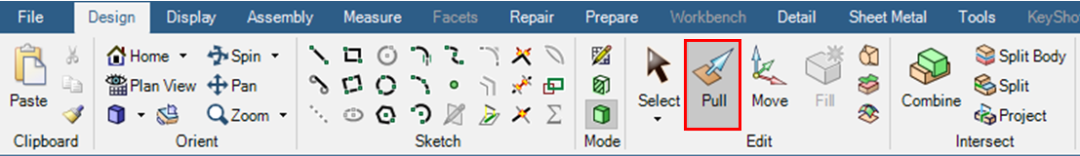

1.鼠标左键点击 “Pull”
2.选择作为驱动尺寸的点，边，面或者轴(要作为驱动尺寸的一侧)

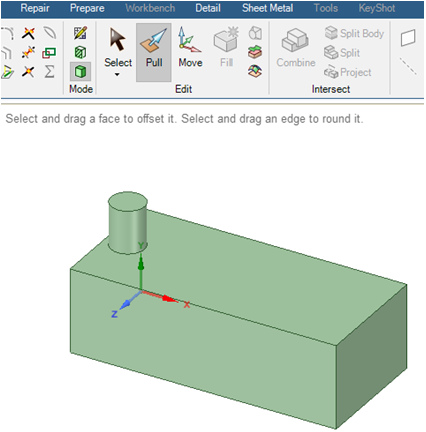

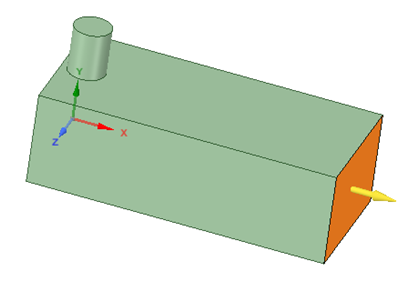

如下图中选择长方体右侧面，选中之后，会高亮显示并出现黄色箭头。
3.单击左侧工具栏中的刻度尺

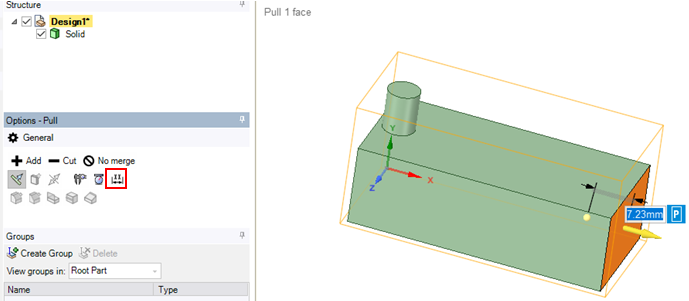

如下图，选择刻度尺后，右侧图形区中会出现尺寸值，此时由于还没有选择尺寸的另一侧，因此是自动选择的一个任意点。
4.选择驱动尺寸另一侧的点，边，面或者轴

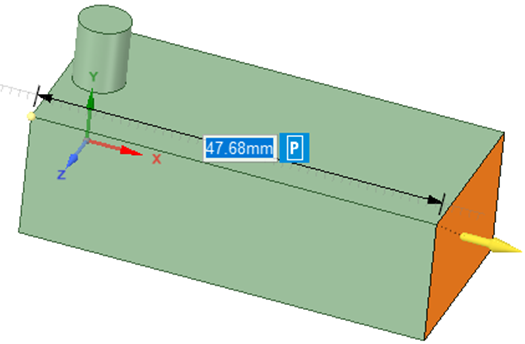

如下图，选择长方体的左侧面，此时显示的尺寸就是长方体的边长。
5. 点击图形区尺寸旁边的 “P”将尺寸保存成组，成为驱动尺寸

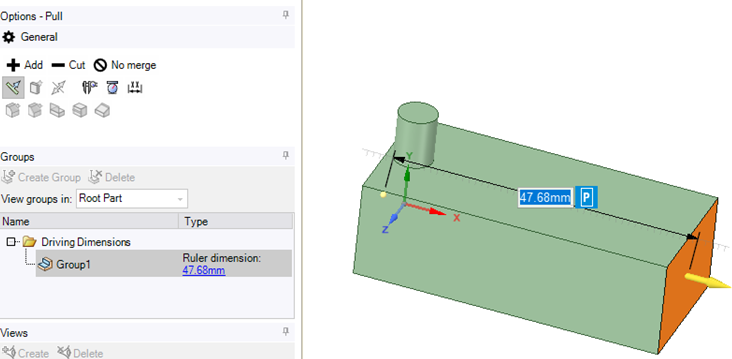

如下图，此时在左侧的工具栏中出现 “Group1”的组，可以右击将其改成更好识别的名字。以备后续在Workbench中识别出来。
位置参数化
位置参数化可以定义特性的位置变化，通过使用“Move”移动命令来定义特性的位置尺寸，并通过保存成组的方式来将其定义为驱动尺寸

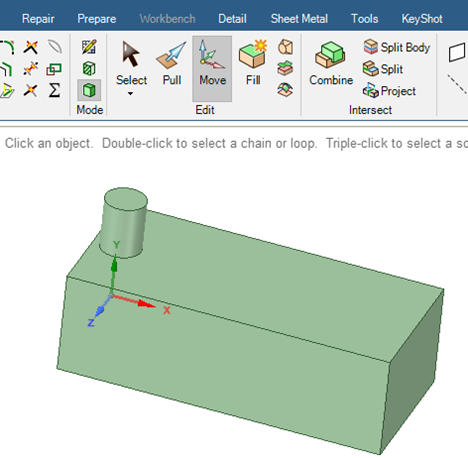

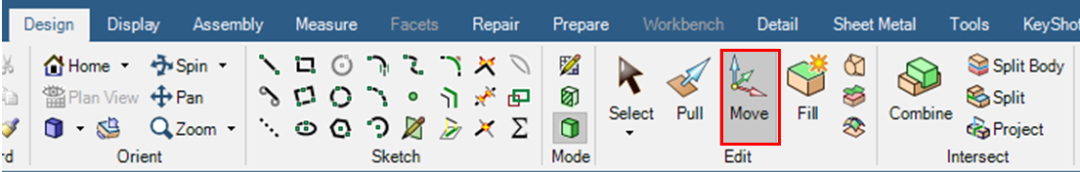

1. 鼠标左键单机 “Move”
2. 选择要移动或旋转的面，边，点或轴

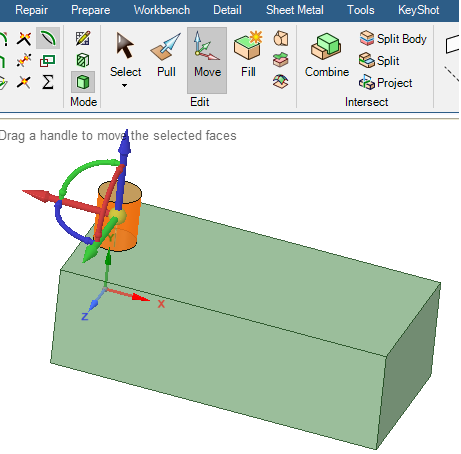

如图选择圆柱体的外表面，选中之后，该面会被高亮显示成黄色，并在面上出现坐标系
3. 鼠标左键选择要平移或旋转的方向

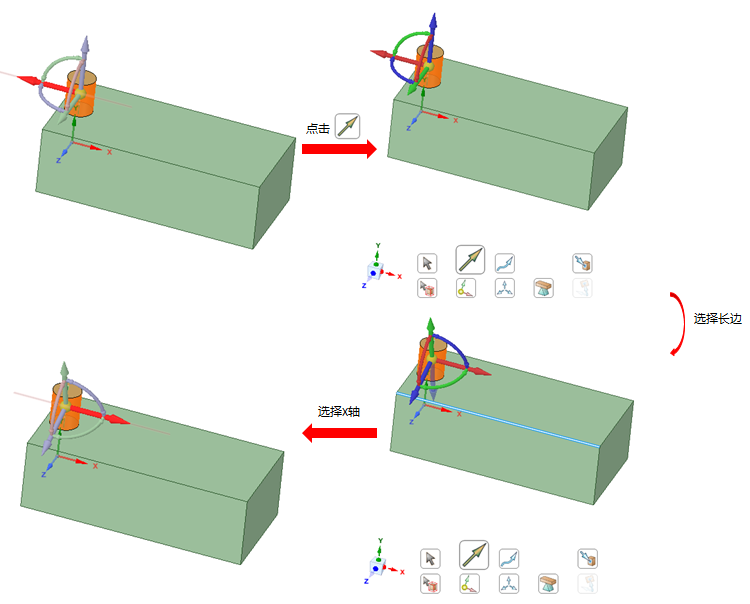

如下图，可以通过点击坐标系上的轴选择平移或旋转的方向（选择坐标系上的X轴），此时默认的x 轴方向朝左，与我们想要平移的方向相反。可以通过点选几何上的边改变坐标系方向（选择长方体的棱）

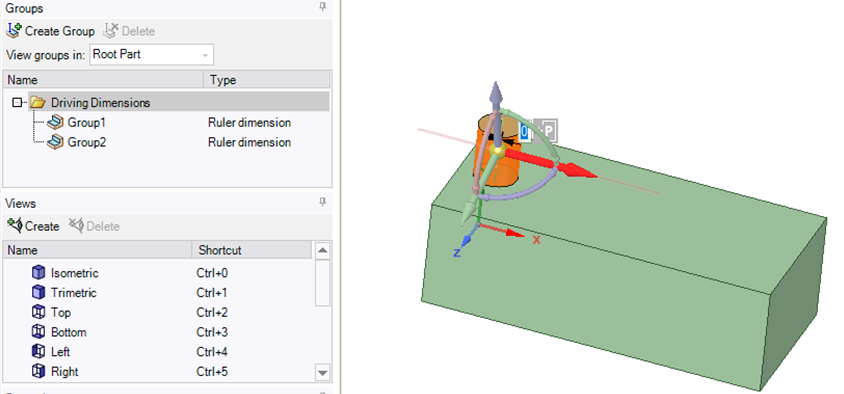

4. 输入移动距离，初始状态可以先给0mm，不是真的移动而是为了出现“P”标识。鼠标左键单机尺寸右侧的 “P”，创建参数化尺寸组 “Group2”

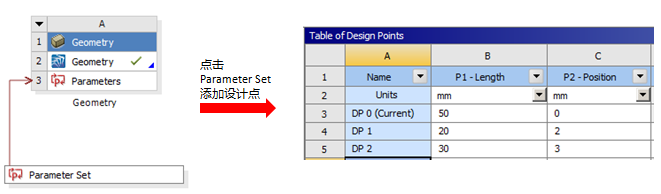

5. 将两个新建的驱动尺寸组重命名为“Length”和“Position”，保存之后可以在Workbench平台中进行参数定义。
通过以上方式基本可以实现所有情况的几何参数化。
