概述
本文基于GCKontrol搭建了飞行仿真模型，并基于OMNeT++搭建了机内网络系统，实现了不同专业、不同平台的模型集成与调试。通过这种联合仿真架构，能够模拟飞机在不同飞行状态下的网络性能，极大提高了性能评估的精度和可靠性。这不仅为飞行控制系统的研究提供了有力的技术支持，也为国产仿真软件在高端应用领域的推广和应用树立了典范。
1前言
在飞机的长航程飞行中，机载网络需长时间保障驾驶舱导航数据传输、飞机健康监测系统数据回传以及航电系统的数据交互等多项关键功能稳定运行。当飞机遭遇极寒与、强烈电离层扰动，或遭遇雷暴天气时，网络信号极易受到干扰。若直接使用部署未经仿真验证的网络架构，一旦出现通信延迟、数据丢包、链路中断等情况，会影响飞行控制系统指令的传输，威胁飞行安全。此外，随着航电系统不断升级迭代，新设备的接入、通信协议的更新，若缺乏对网络兼容性和稳定性的预先评估，贸然部署新设备或更新协议很可能引发系统故障，造成难以估量的损失。因此，网络仿真对于确保机载网络在复杂环境与系统升级中安全可靠运行，有着不可替代的必要性。
此外，网络仿真还能对机载网络协议进行深度验证。在航空领域，网络协议需满足高实时性、高可靠性的严苛要求，仿真可模拟协议在不同负载、不同故障场景下的运行状态，提前发现潜在漏洞，保障协议稳定可靠。同时，它还能对网络流量进行精准分析与预测，针对航班起降、巡航等不同阶段的业务需求，合理分配带宽资源，避免因流量拥塞导致关键数据传输延迟。最后，通过模拟设备故障、链路中断等突发的情况，网络仿真可以帮助制定应急预案，提升机载网络的容错能力和应急处理水平，为飞行安全构筑坚实防线。
2联合仿真技术路径与实现方法
在GCKontrol与OMNeT++联合仿真中，数据交互是实现协同工作仿真的核心环节。采用共享内存作为数据交互方式，能够有效提升数据传输的效率与实时性。
图1 GCKontrol共享内存模型
共享内存允许GCKontrol与OMNeT++直接访问同一块物理内存区域，避免了传统文件交互方式带来的的I/O延迟，以及网络通信中可能出现的丢包、延迟等问题。
具体实现时，首先需要在系统中创建一块共享内存区域，并分配特定的标识符。GCKontrol与OMNeT++通过该标识符来访问共享内存。在数据写入阶段，OMNeT++将仿真得到的机载网络数据（如传感器采集的飞机状态信息、通信节点间的数据包等）按照预先定义的数据结构，写入共享内存的指定位置；GCKontrol则通过读取共享内存中的数据，获取最新的网络信息，并将其作为自身模型的输入进行计算。反之，GCKontrol在完成控制系统的运算后，将生成的控制指令等数据写回共享内存，供OMNeT++读取以继续进行网络传输模拟。

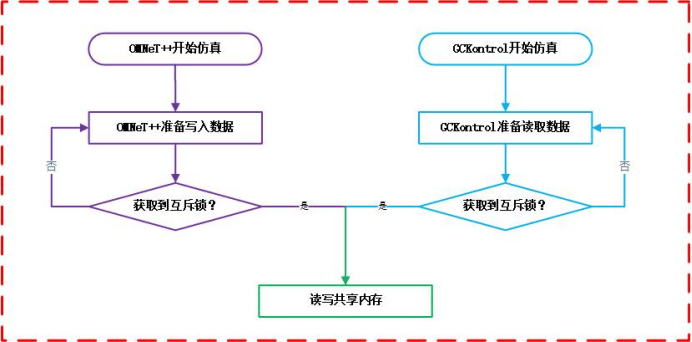

图2 联合仿真架构图
为了确保数据的一致性和完整性，需要引入同步机制。可以采用信号量或互斥锁等方式，当GCKontrol或OMNeT++需要访问共享内存时，先获取对应的信号量或锁，在完成数据读写操作后再释放。这样可以防止多个进程同时读写共享内存导致的数据冲突，保证联合仿真的准确性。
3联合仿真的核心优势
相比单独使用OMNeT++或GCKontrol，联合仿真OMNeT++与GCKontrol联合仿真相较于单独使用其中任何一个工具，具有以下多方面显著优势。
01建模能力优势
OMNeT++与GCKontrol联合仿真实现了建模能力的优势互补。OMNeT++强大的网络建模能力与GCKontrol在多领域动态系统建模的优势相结合，能够构建更加全面、更复杂的系统模型。例如，在涉及通信网络、控制系统和信号处理的综合系统中，OMNeT++可以精确模拟通信网络部分，而GCKontrol则负责控制系统和信号处理部分的建模工作，通过联合仿真将这些不同领域的模型有机整合，实现对整个系统的完整描述。
02仿真精度和可靠性优势
联合仿真显著提高了仿真的精度和可靠性。在复杂系统中，不同部分之间往往存在紧密的相互作用。通过联合仿真，可以更真实地模拟这些相互作用，从而提高仿真结果的准确性。例如，在飞行控制系统中，机载通信网络的性能会直接影响飞机的飞行控制，OMNeT++与GCKontrol的联合仿真能够准确捕捉这种影响，为系统的优化提供更可靠的依据。
03开发效率优势
联合仿真有助于加快项目的开发周期。在传统的开发过程中，可能需要分别使用不同的工具对系统的不同部分进行建模和仿真，然后再进行整合和调试，这个过程往往耗时较长。而通过OMNeT++与GCKontrol的联合仿真，可以在一个统一的框架下同时对系统的多个部分进行建模和仿真，减少了工具切换和模型整合的时间，提高了开发效率。
04研究与应用价值优势
这种联合仿真的方式在学术研究中能够推动科研人员突破传统研究的局限，开拓新的研究方向；在工业应用中，能够帮助企业降低研发成本、缩短产品上市周期，提升产品在市场中的竞争力。因此，深入研究GCKontrol与OMNeT++的联合仿真具有极其重要的现实意义。
4联合仿真的应用案例分析
在航空航天领域，GCKontrol与OMNeT++的联合仿真为飞行控制系统的开发和优化提供了强大的支持。
以一款某型飞机为例，利用OMNeT++对飞机的机载通信网络进行建模与仿真。机载通信网络在飞行过程中承担着关键的数据传输任务，连接着飞行控制器、传感器、执行器等关键部件。OMNeT++可以模拟网络中数据的传输速率、延迟、丢包率以及网络拥塞等情况，以评估复杂的外在环境和通信协议对数据传输性能的影响。例如，在研究复杂的外在外部环境（如高空、高温、电磁干扰等）在应对高速飞行时的表现对高速飞行的影响时，OMNeT++能够准确地模拟出各种情况下网络的性能变化，为优化网络传输性能提供参考。
GCKontrol则用于构建飞机的飞行仿真模型和传感器模型。飞行仿真模型可以实现对飞机的精准控制，如姿态控制、速度控制、高度控制等；传感器模型则模拟各种传感器（如加速度计、陀螺仪、气压计等）的输出数据，为飞行仿真提供实时的反馈信息。通过联合仿真，将机载通信网络与飞行分型仿真模型和传感器模型紧密关联起来。当网络出现故障或数据传输延迟时，GCKontrol中的控制模型能够及时感知，并采取相应的控制策略调整飞机的飞行状态，确保飞行过程的安全性和稳定性。同时，通过对不同飞行场景和网络条件的仿真分析，工程师可以优化控制系统的参数和网络配置，提高飞机的飞行性能和可靠性。
在GCKontrol中构建的飞行仿真模型，如下图所示。

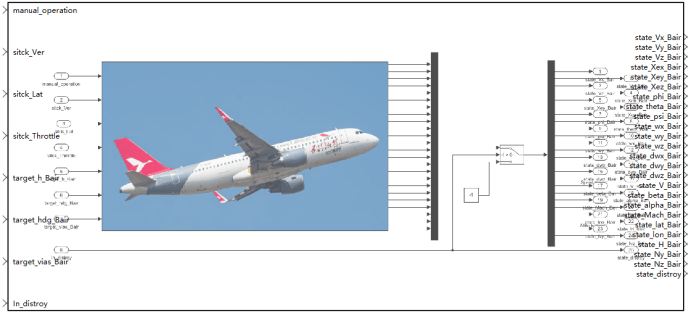

图3 飞行仿真模型
在本项目中，OMNeT++基于GCKontrol构建的模型，搭建出多层级、多节点的飞机通信网络拓扑图，构建包含交换机、路由器等各类通信节点的模型；利用其开源库模拟高空、高温、电磁干扰等复杂环境，以此实现对机载网络协议的深度验证；通过模拟数据在异构网络和复杂的外在环境中的传输、转发行为，评估网络传输性能；同时借助共享内存与GCKontrol进行数据交互，完成不同专业、平台模型的集成与联合仿真，显著提升了机载网络性能评估的精度和可靠性。

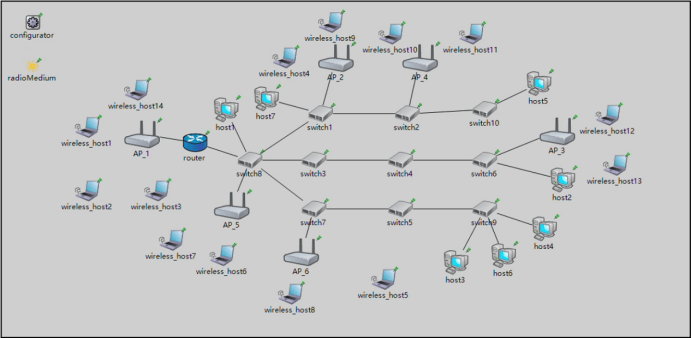

图4 网络拓扑模型
依据飞机通信节点实际网络架构的逻辑关系与物理连接方式，搭建出多层级、多节点的飞机通信网络拓扑图，涵盖交换机、路由器等各类通信节点，以及有线和无线两种通信方式，高度还原真实飞机通信网络结构。在协议栈构建方面，严格参照遵循国际标准化组织（ISO）提出的OSI七层概念框架，并结合IEEE 802协议簇对局域网（LAN）和城域网（MAN）的规范要求，将数据链路层细分为逻辑链路控制（LLC）和介质访问控制（MAC）子层，以以太网（802.3）、WLAN（802.11）等标准为底层实现依据，确保协议栈各层级功能契合符合实际网络通信规范规则。
同时，OMNeT++利用其开源库中丰富的环境参数模型与干扰模拟算法，通过设置特定参数和触发条件，随机模拟高空低气压、极端温度变化、电磁信号干扰等复杂环境对飞机通信网络的影响，为研究网络在恶劣条件下的稳定性与可靠性提供有力支撑。此外，OMNeT++通过模拟数据在异构网络和复杂环境中的传输、转发行为，深度验证机载网络协议，并评估网络传输性能；借助共享内存与GCKontrol实现高效数据交互，完成不同专业、平台模型的集成与联合仿真，显著提升了机载网络性能评估的精度和可靠性。

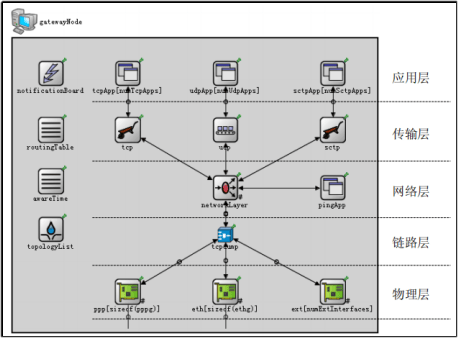

图5 节点协议栈模型
5仿真结果查看和对比
在GCKontrol仿真平台上搭建飞行仿真模型，然后在OMNeT++上搭建网络模型，将不同专业、不同平台的模型进行联合仿真。
仿真结果如下：

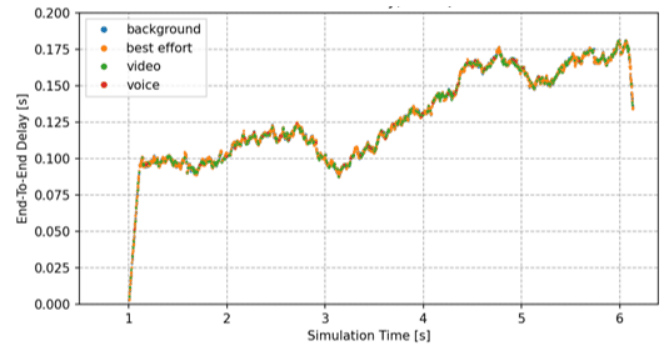

图6 OMNeT++仿真结果

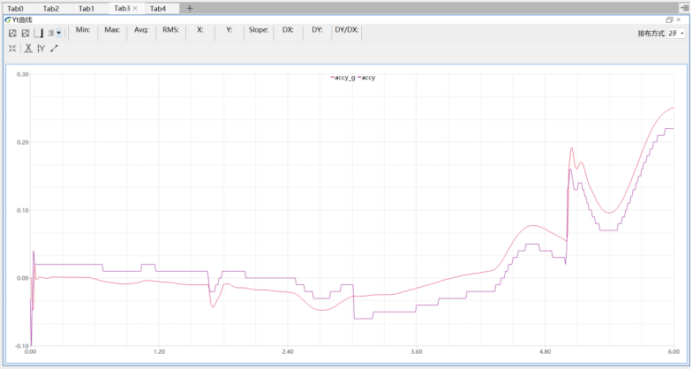

图7 GCKontrol飞行仿真模型输出
6总结与展望
综上所述，世冠科技的GCKontrol与OMNeT++联合仿真方案，凭借其融合网络仿真与多领域动态建模的双重优势，为复杂系统研究打造提供了一种创新且高效的解决方案。在架构设计方面，基于客户端 - 服务器模型的机载通信仿真架构，精准地模拟了借助OMNeT++精准地模拟了中的机载网络协议，同时通过借助GCKontrol实现了飞行控制系统的动态建模。二者通过共享内存机制实现了低延迟、高可靠的数据交互，并借助主从同步与自适应时间步长策略，有力地效保障了仿真的整体一致性与实时性。通过细致的仿真分析以及优化策略的有效实施，该方案能够显著提升飞机网络通信的可靠性，有效降低飞行过程中的潜在风险，为相关专业的设计人员提供了一个极具价值的技术验证平台。
