Comsol裂纹模拟
裂纹——材料或结构受外力、损伤等产生的不连续断裂缝隙，属局部破坏形态。
编辑丨小苏
裂纹作为材料与结构失效的关键诱因，其萌生与扩展直接威胁工程安全性与耐性。实验研究受限于成本、周期及多场耦合条件可控性，难以精准揭示裂纹演化机理。COMSOL Multiphysics作为多物理场耦合模拟平台，凭借其灵活的建模架构与强大的数值求解能力，成为破解裂纹问题的重要工具。通过模拟，既能弥补实验短板，又能为结构优化、寿命评估及断裂防控提供理论依据，推动裂纹研究从定性描述向定量预测跨越。
01.
「裂纹」科普
你一定见过墙上的细纹、摔碎的玻璃杯裂痕——这些都是裂纹。简单说，裂纹就是材料内部或表面出现的不连续缝隙，像隐藏的 “伤口”。
「冬天水管冻裂，是水结冰膨胀 “撑” 出来的；手机屏幕摔出纹，是外力超过玻璃承受力导致的。不同材料的裂纹脾气不同：玻璃、陶瓷的裂纹很 “急”，一旦出现就可能快速断开；金属的裂纹则相对 “慢”，有时会悄悄扩展很久才爆发。」
别看裂纹小，威力可能很大。桥梁、飞机零件上的裂纹如果不及时发现，可能引发严重事故。工程师们用超声波检测、X 光扫描等 “火眼金睛” 寻找裂纹，还会通过优化材料和结构来预防它出现，守护我们的安全。
02.
「物理」建模
根据材料实际尺寸绘制的三维模型如下所示。

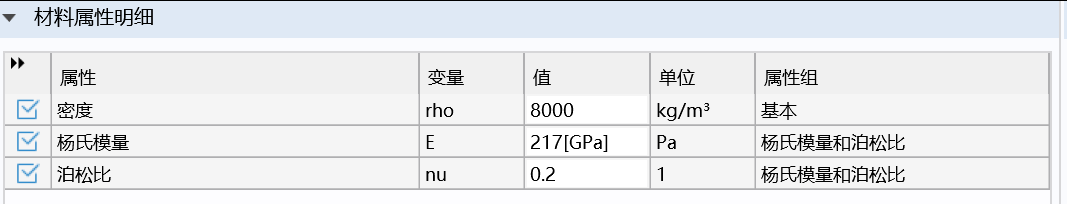

「设置材料密度、泊松比和杨氏模量」
为保证结果准确性，材料参数从相关论文资料及实验数据中获取。
03.
「物理场」边界条件

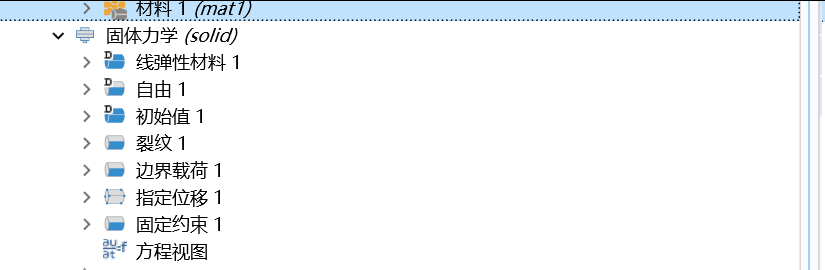

结构力学边界条件。
「材料中心截面设置裂纹面，底部固定约束，顶部加荷载，其余边界设置自由边界等」
04.
「网格」划分

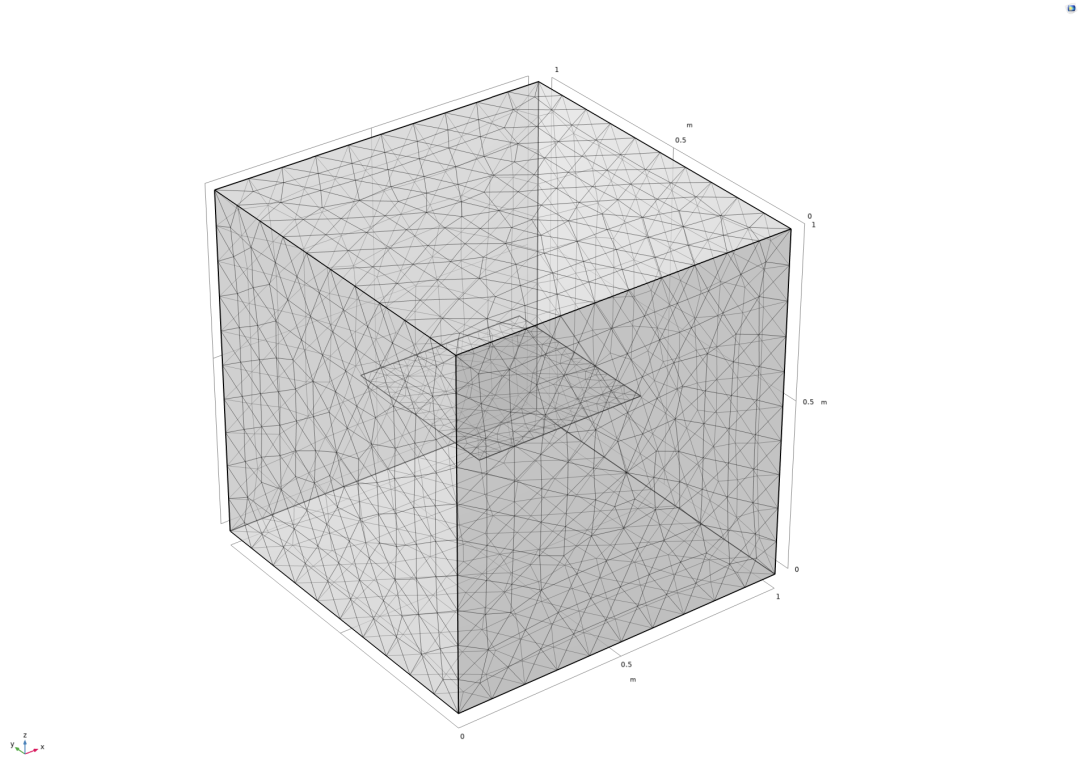

Comsol模拟裂纹时，网格划分需兼顾精度与效率。整体可采用四面体网格构建模型框架，平衡计算成本。关键在于裂纹端处理：因此处应力梯度极大，需设置局部加密区，采用扇形网格，半径取裂纹长度 0.1-0.2，角度细分至10°-15°，避免应力奇异性干扰。同时，通过金字塔单元实现加密区与外围网格的平滑过渡，减少网格畸变。建议开启自适应网格功能，依据应力误差自动调整密度，裂纹扩展模拟中还需勾选 “裂纹扩展网格更新”，确保裂纹尖端始终保持高质量网格，为断裂参数计算提供可靠离散化基础。
05.
「结果」展示

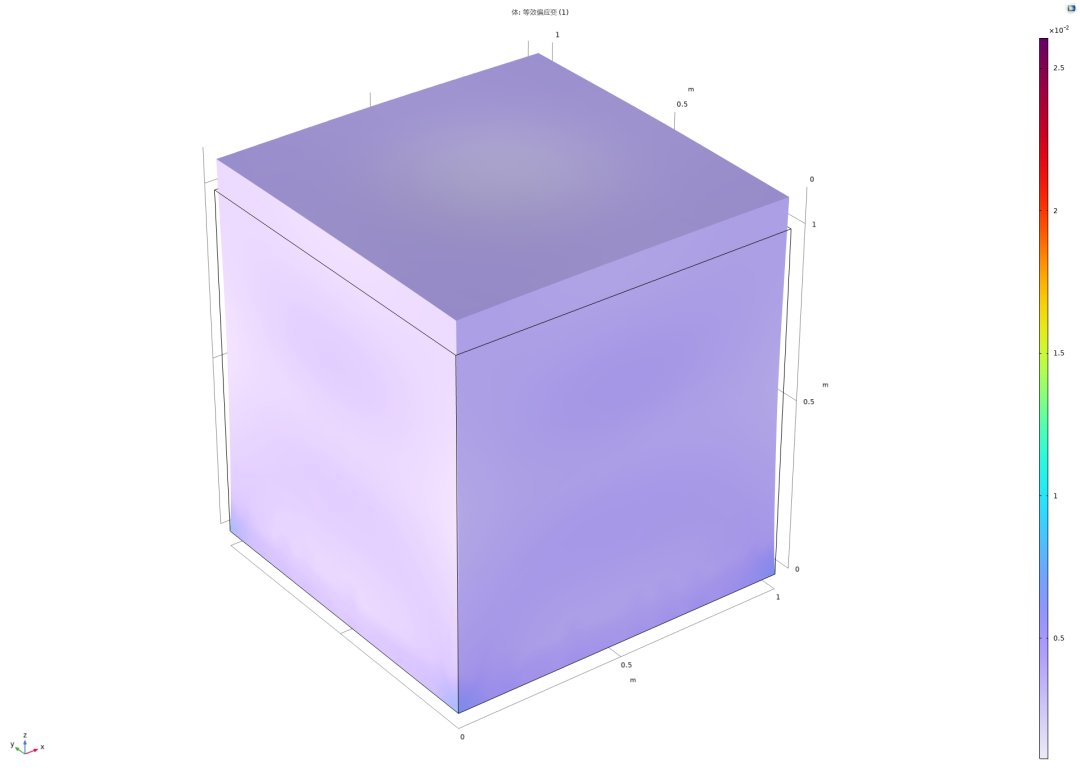

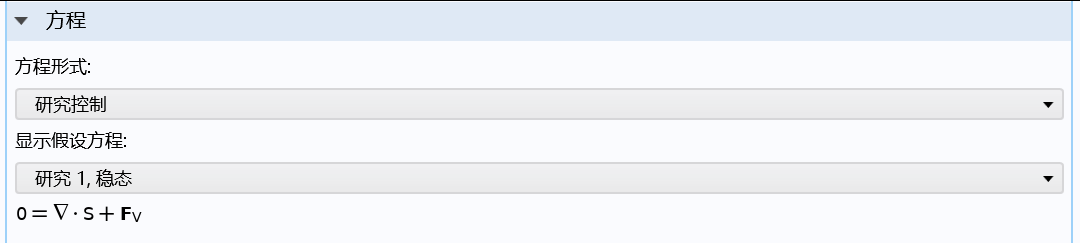

采用稳态求解器求解，得到的材料裂纹结构力学特性分布如下。

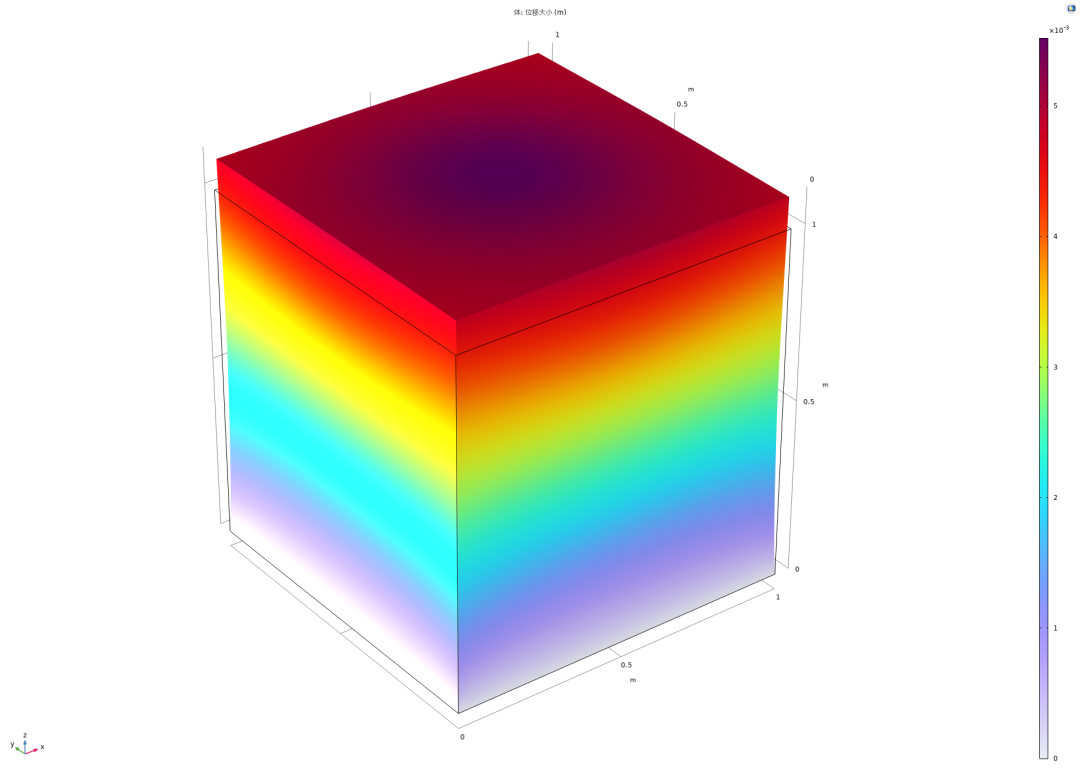

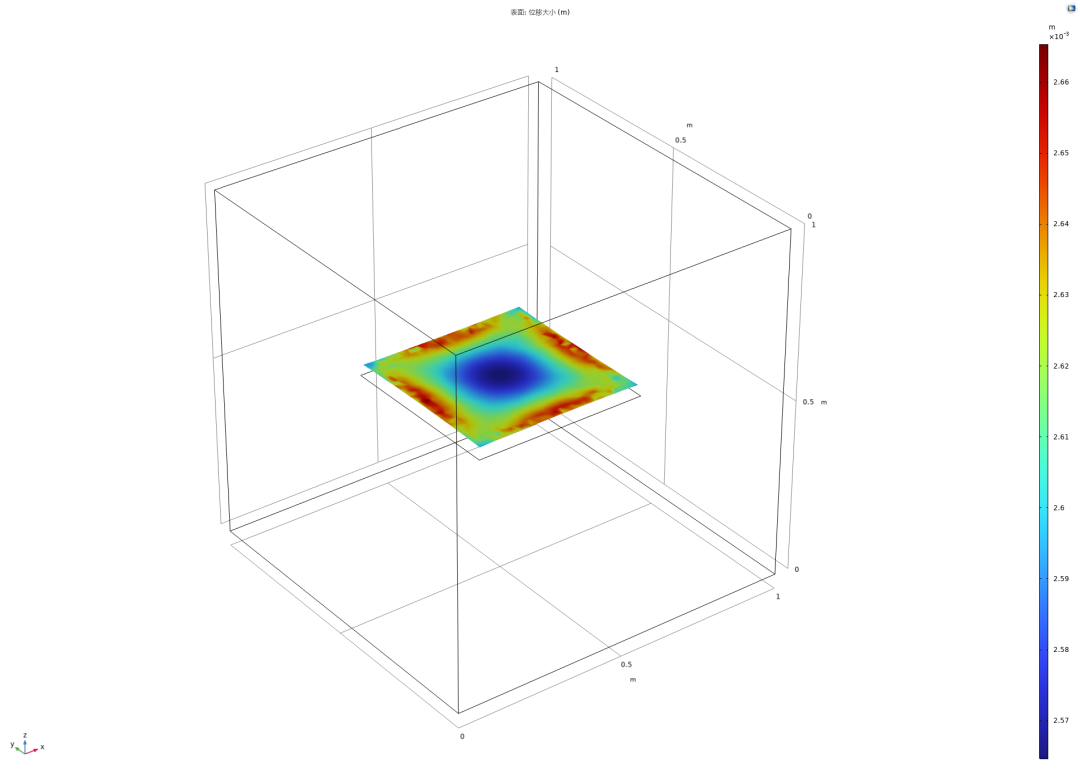

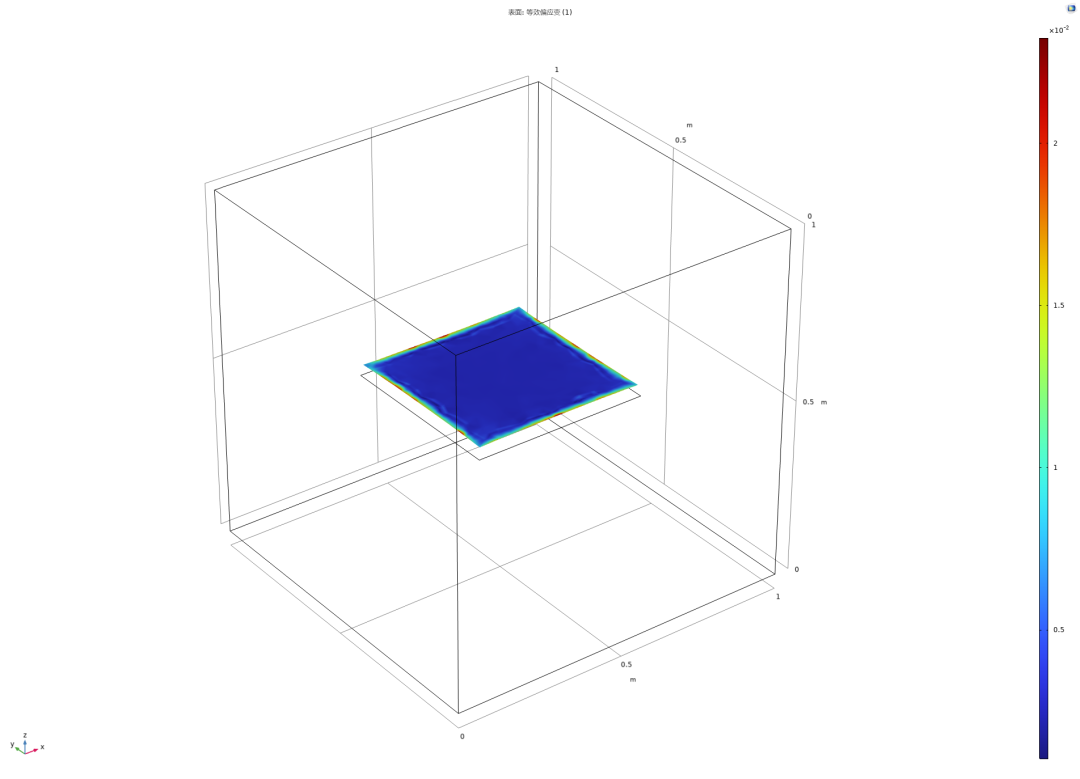

「位移分布」

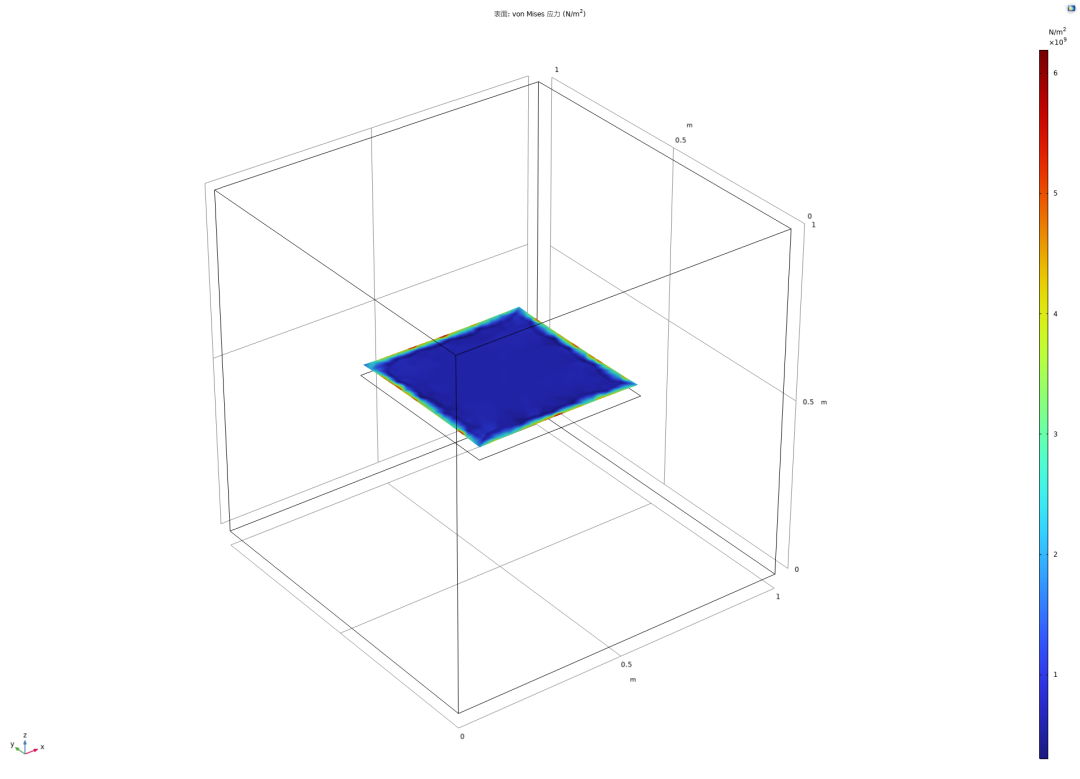

「应力分布」
