【干货系列2】纯电动汽车拟三维电池包一维分析方法

1年前浏览417

GT-SUITE软件，是一款用于车辆系统仿真/分析的CAE（计算机辅助工程）工具，为全世界主要车辆和发动机企业、研究及咨询单位使用，代表了该领域最先进的技术和开发方向。本文向您介绍GT-SUITE软件在电动汽车拟三维电池包一维分析方法，使用一维仿真模型建立拟三维电池包多物理场仿真模型，预测电流、环境温度对电池温度、冷却液温度分布、电池SOC的影响。欢迎交流！

电池包热管理仿真分析

对于电动汽车而言，如何精确控制电池温度是电池热管理系统设计的重要指标。过高或者过低的温度均会对电池产生不良影响：过高的电池温度会缩短电池寿命，过低的电池温度会降低电池活性，电池无法快速充放电。

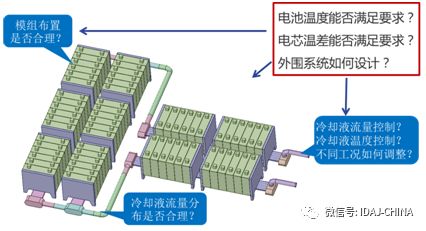

在进行电池设计时，无法避免的两个课题是：电池温度是否合理，电芯温差是否合理。为了解决这两个问题，首先需要分析电池本身的结构设计是否合理，如水冷板结构、电池模组布置方案，然后进行外围系统的设计，这时需要考虑电池包所需要的冷却液流量和冷却液温度，进而进行热管理系统设计，比如换热器规格、空调系统设计等。除此之外，还需要对系统组件和控制策略进行优化，从而实现最佳的产品设计，降低热管理系统功耗。

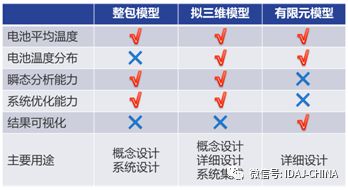

使用有限元分析方法可以在产品设计阶段预测电池温度、流固换热过程，但电池的发热过程是随着电池温度、电池SOC瞬态变化的。使用单一工况点的稳态的分析无法体现电池的温度变化过程，而使用瞬态的分析方法，由于物理时长很长（1C快充的物理时间为1小时），使用有限元分析需要消耗大量的仿真时间，无法满足产品设计周期的要求。

IDAJ建议：拟三维电池包模型

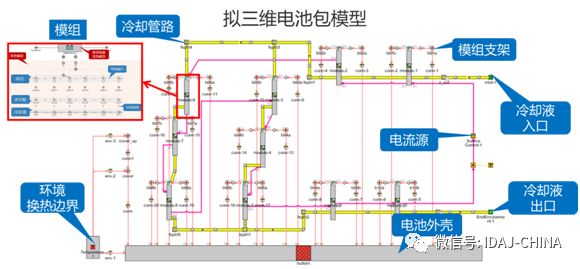

拟三维电池包模型：通过一维的建模方法，将电池包内固体结构（电芯、水冷板、模组支架、电池包外壳）转化为热质量单元模型，将流体部分生成一维流域模型，建立详细的固体-固体导热模型、固体-流体对流换热及环境换热边界，模拟由于水冷板结构布置和模组空间布置带来的电芯温差。由于一维的传热单元是以电芯为最小单位，因此一个电池包传热模型只需要几百个传热节点既能满足仿真要求。

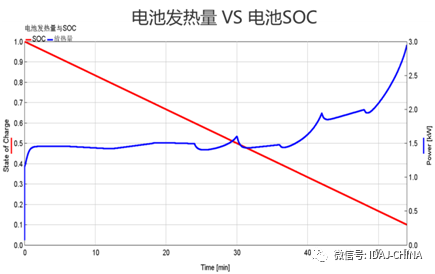

进一步，可以将拟电池等效电路模型放在模型中，使传热模型与等效电路模型相互传递热量温度边界，即可模拟不同工况下由于电池工作状态（电压、电流）不同，带来的电芯温度变化。

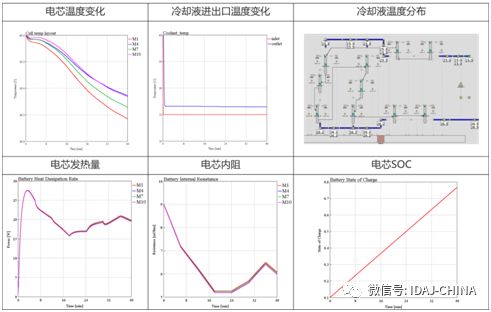

由于拟三维电池包模型的快速计算特性，还可以将这部份模型作为整车能量管理模型的子模型，此时电池包的电流激励则根据不同的整车行驶状态（例如快速充电+高速）发生变化，预测复杂工况的电池工作状态。

通过拟三维电池包模型，可根据不同整车行驶状态优化对应的控制策略（压缩机、PTC、风扇、水泵），从而尽可能减少热管理系统能量消耗，改善汽车行驶里程。

秘籍：拟三维电池包模型建模技巧

由于电池包内结构往往具有复杂的几何形状，其传热边界也很难手动识别，针对这一问题，可使用GT-SUITE自带的GEM3D模块，该模块是GT-SUITE开发的将几何形状自动转换为一维模型的工具，可以生成对应的流域、固体域模型。用户在建模时只需要输入材料属性和初始状态，即可自动生成热质量单元及相关的传热边界。

步骤1：选择待转换部件，鼠标右键convertshape to component

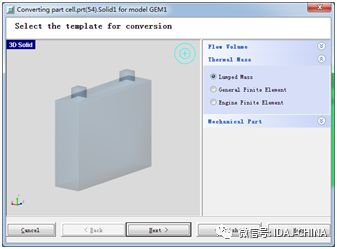

步骤2：转换类型选择thermalmass，选择lump mass

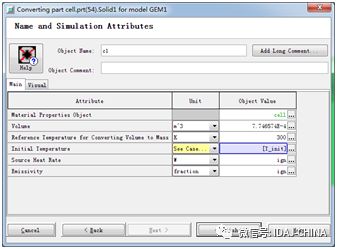

步骤3：选择材料属性、初始温度

步骤4：定义换热端口，生成传热模型

来源：艾迪捷
