干货 | ANSYS HFSS中几种Solution Types的区别
大家在使用ANSYS HFSS进行建模仿真前，需要指定希望HFSS计算的解决方案类型（Solution Types）。初学者往往不太清楚各种Solution Types的区别，使用上容易出错。下面简要介绍几种Solution Types的定义和区别，特别是最常用的Driven Modal和Driven Terminal两种求解类型的区别，希望给大家的使用带来方便。
解决方案类型Solution Types

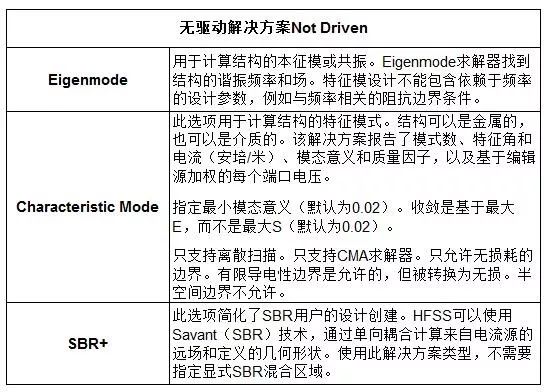

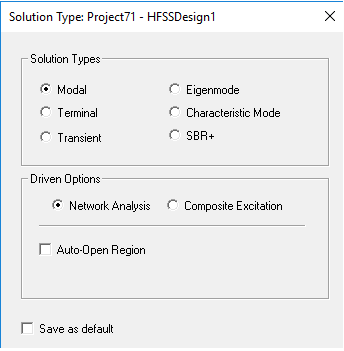

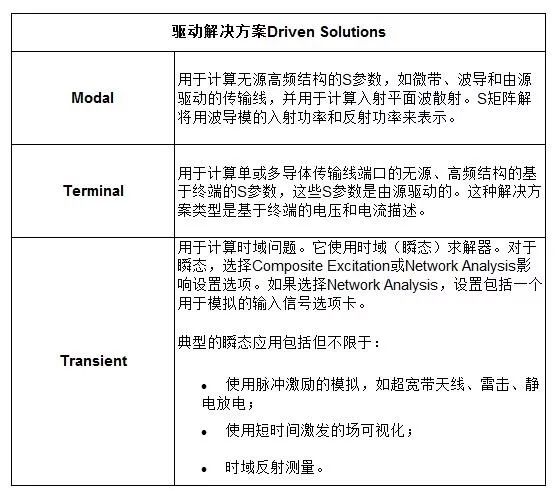

HFSS提供以下6种解决方案类型：
最常用的Driven Modal和Driven Terminal的区别
对于大多数HFSS模拟，使用Driven Modal求解类型。对于处理信号完整性的模拟，首选Driven Terminal模式；这些问题通常包括具有单导体或多导体的传输线。
使用Driven Modal模式的模拟产生S参数矩阵解，用传输线模式的入射和反射功率表示。然而，由Driven Terminal模式产生的S参数矩阵是用终端电压和电流来表示的。
例如，如果使用HFSS对一对共面平行微带传输线进行建模，则Driven Modal模式解产生在结构上传播的奇模和偶模的结果，而Driven Terminal模式解生成共模和差模结果。

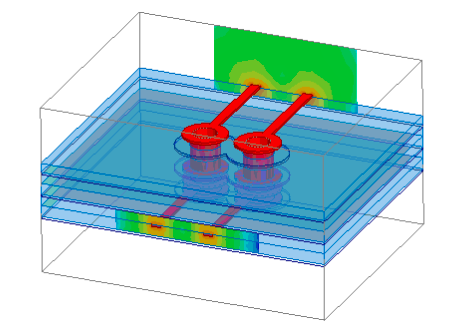

下面的设计代表了一个Driven Terminal问题的差分对过孔模型，一对线通过通孔过渡到一对内层的带状线。两条微带线和带状线在耦合微带端口中各分配一个终端。导体为铜，并对空气盒子施加辐射边界。该设计在4.38GHz下求解，Terminals波端口表面的电场图如下图所示。
Driven Terminal Problem of a Differential Pair Via Model

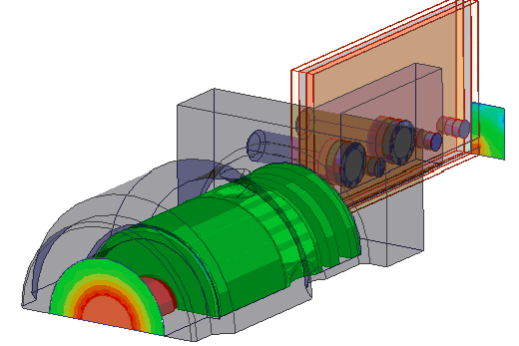

下图表示一个连接器的同轴和PCB微带线之间的Driven Modal模式问题。
Connector between coaxial and microstrip line

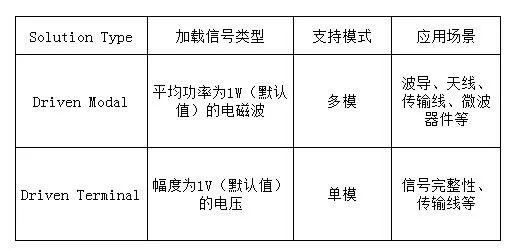

Driven Modal和Driven Terminal两种求解模式端口加载的信号类型不同，一个是加载平均功率为1W（默认值）的电磁波，支持多模求解；另外一个是加载幅度为1V（默认值）的电压信号，支持单模求解。
