VOF|05自适应网格加密

导读：介绍VOF计算中自适应网格加密的应用。

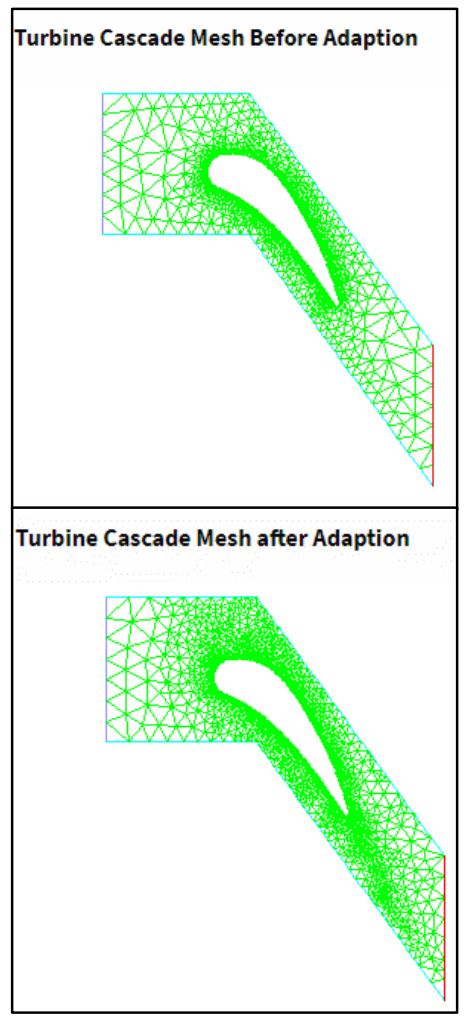

• 自适应网格划分是指通过动态调整网格的细化或粗化来更有效地捕捉梯度变化，从而提升解算精度的过程
• 生成的网格能为流体解算提供最优方案，因为系统会根据计算结果自动确定需要增加网格的位置
• 该技术能避免因冗余网格而浪费计算资源。

• 自适应过程被划分为两个独立任务：
• 根据基于几何数据和/或计算结果生成的适应函数，对单个网格进行细化或粗化标记
• 根据这些标记对单元进行细化或考虑粗化
• 这种模块化方法的主要优势在于能够创建复杂的适应函数并进行实验，而无需修改现有网格结
• 网格自适应原则：
• 表面网格必须足够精细，以充分呈现几何结构的关键特征
• 初始网格应包含足够数量的网格，以便捕捉流场的核心特征
• 在进行网格自适应调整前，需确保获得收敛性良好的解。若对错误解进行自适应调整，会导致网格被错误细化
• 不要过度细化解域中的特定区域，否则会引发单元体积的剧烈变化，从而影响解的精度

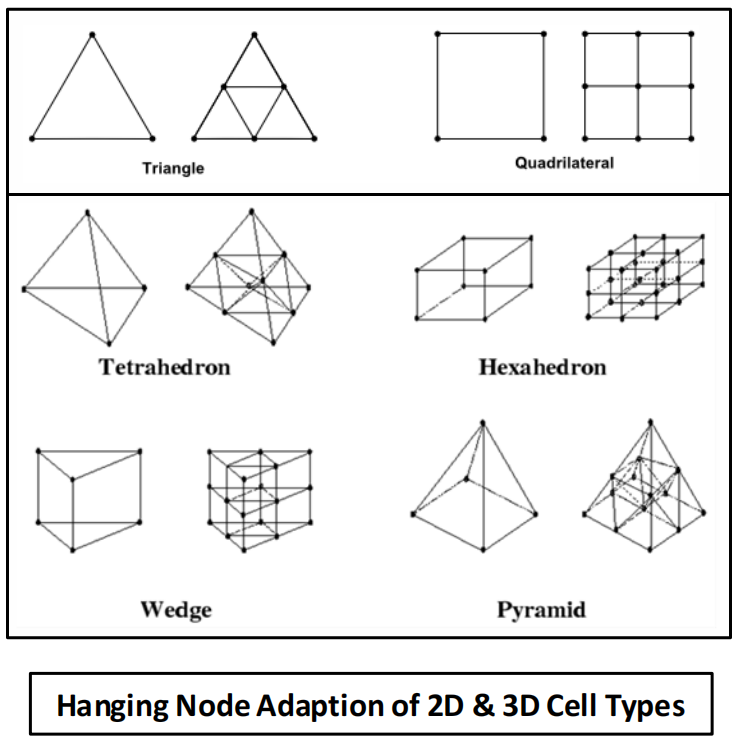

• Hanging Node Adaption悬挂节点适应
• 可以用于二维跟三维网格
• 根据预定义模板细化各种网格类型
• 通过这种方法生成的网格，其边和面上的节点不是共享这些边或面的所有网格的顶点。

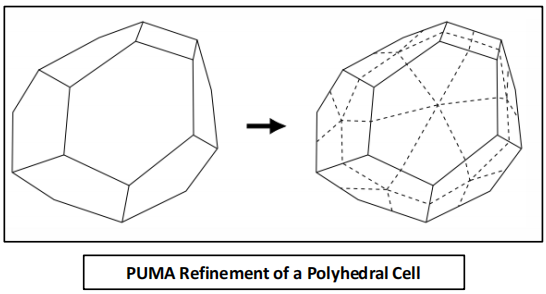

• Polyhedral Unstructured Mesh Adaption (PUMA)（多面体非结构化自适应）
• 仅适用于三维网格，且默认选中
• 应用单一的细化方法，因此可以细化任何三维类型（多面体、四面体、六面体等）。
• 与悬挂节点法相比，在网格细化过程中消耗的内存更少

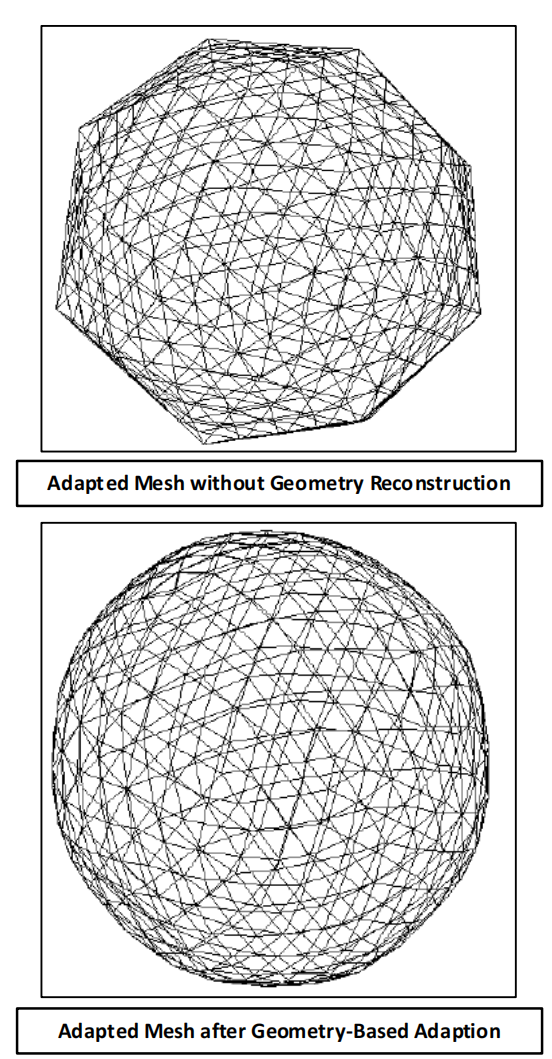

• Geometry-based Mesh Adaption（基于几何的网格自适应）
• 对于具有弯曲轮廓和锐角的粗网格，经过调整的网格可能无法恢复这些特征。使用基于几何的网格细化可精确重建这些特征。
• 基于几何重构原理。具体而言，通过在现有网格节点之间创建新节点来增加网格单元数量。这些新增节点经过投影处理后，最终生成的网格不仅更加精细，其形状也更接近原始几何结构。

• 要使用预定义标准来调整VOF模拟的网格，可以按照下列步骤处理：
• 设置VOF模拟，初始化和/或运行计算以生成数据。

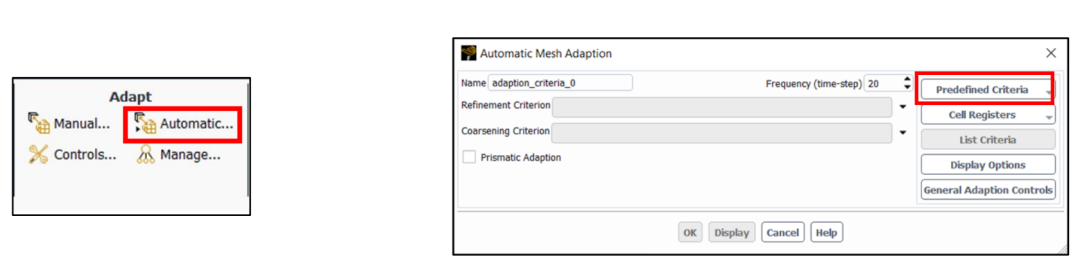

• 打开自动网格自适应对话框:Domain → Adapt → Automatic...

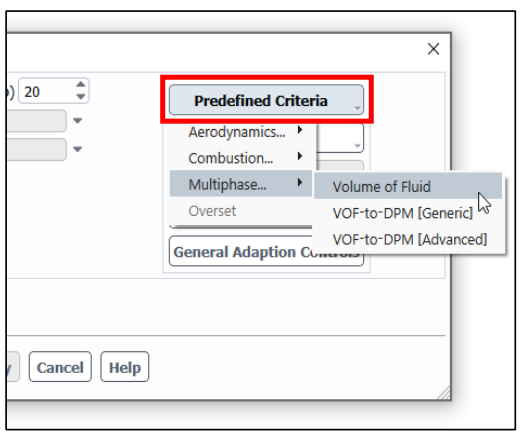

• 从Predefined Criteria下拉列表中选择Multiphase
• 适合VOF的预定义标准：
• Generic：由此产生的适应标准将由简单的cell registers来定义。
• Advanced：由此产生的适应标准将由更复杂的表达式定义，这些表达式利用了cell registers以及我们需要定义的参数。
• Volume of Fluid:适用于标准的VOF模拟
• VOF to DPM:采用VOF to DPM模型，采用该标准

• 根据预定义标准的选择，进行相应的参数设置；

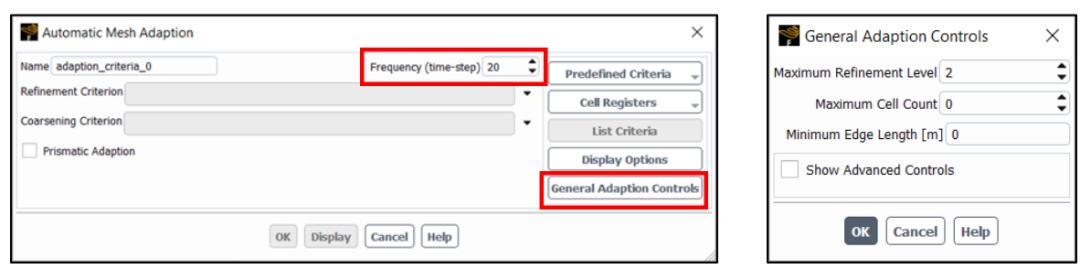

• 对于自动适应标准，默认情况下，将按照频率20次迭代或时间步长对网格进行细化
• 检查General Adaption Controls作为预定义标准的一部分进行审查。将创建表达式和cell registers。
