hfss 3d layout裁剪PCB的两种方法

       通常将PCB文件导入至hfss 3d layout后，需要将跟高速信号相关的部分裁剪出来进行单独仿真分析，hfss 3d layout支持两种PCB的裁剪方法，一种是按net网络属性进行裁剪，另外一种方法是按照区域来进行裁剪。

    如果你要进行的是layout后仿真，那么按net来裁剪是比较省事的，因为layout后仿真基本就是整个通道的级联仿真，模型会比较大，将需要分析的net抠出来再简化，要处理的东西就比较少，节省时间。

    如果你要进行的是layout前仿真，那么按区域来裁剪就相当高效，不用再将model export至HFSS，然后再进行split操作。

下面以实际PCB来演示两种裁剪方法：

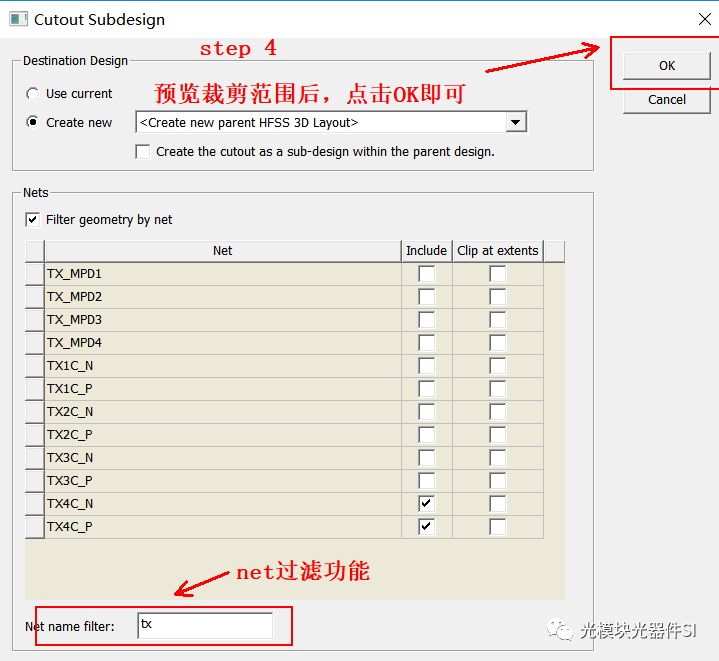

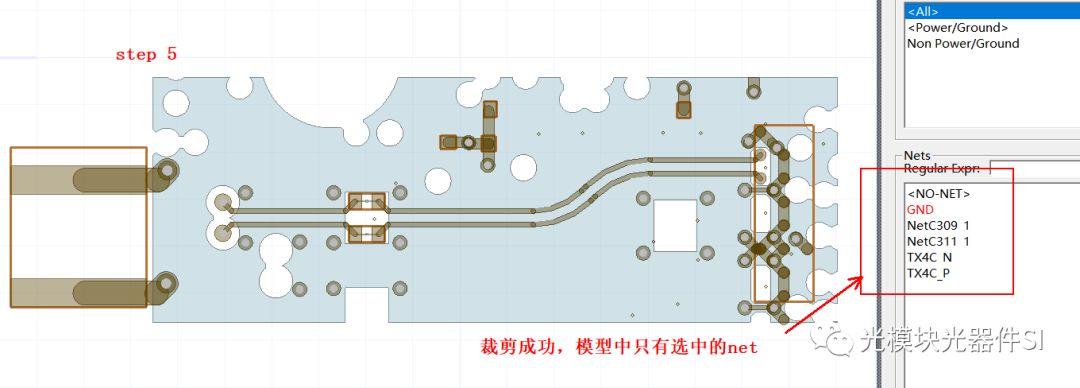

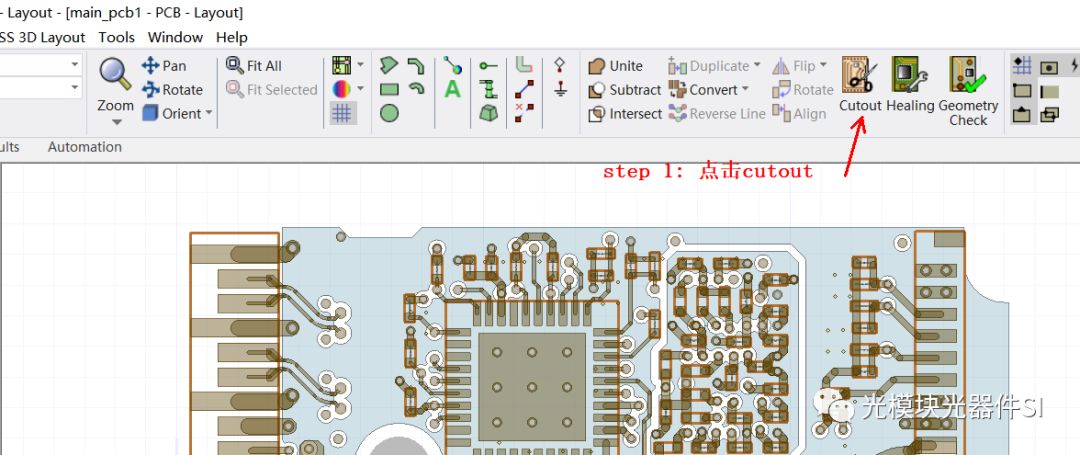

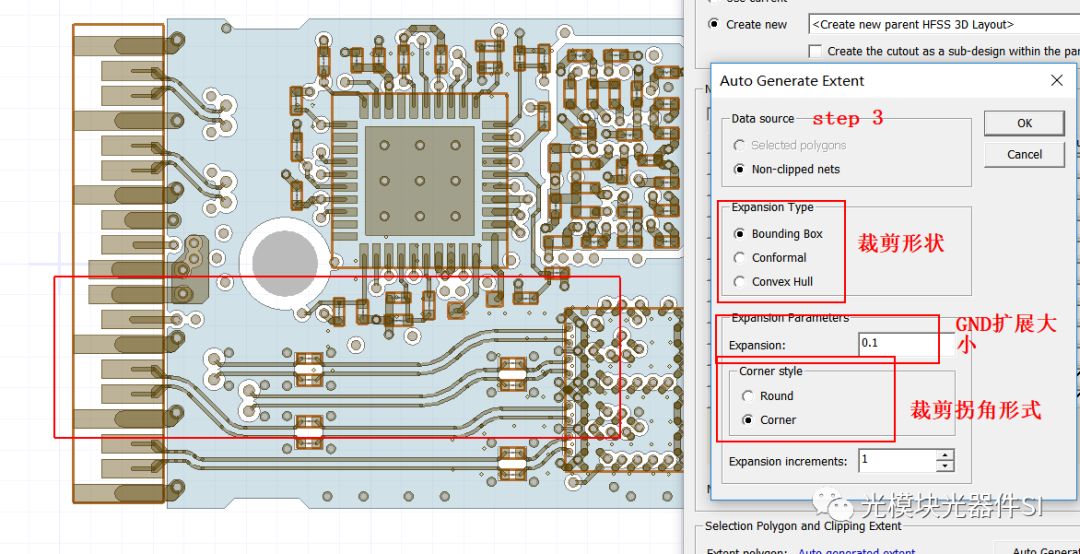

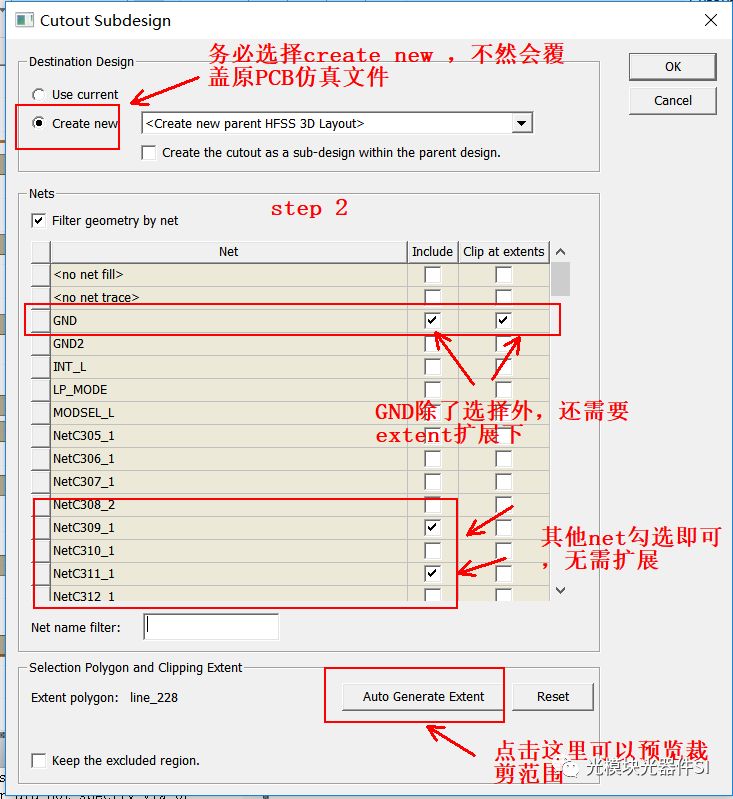

（1）按net裁剪：直接看图片吧

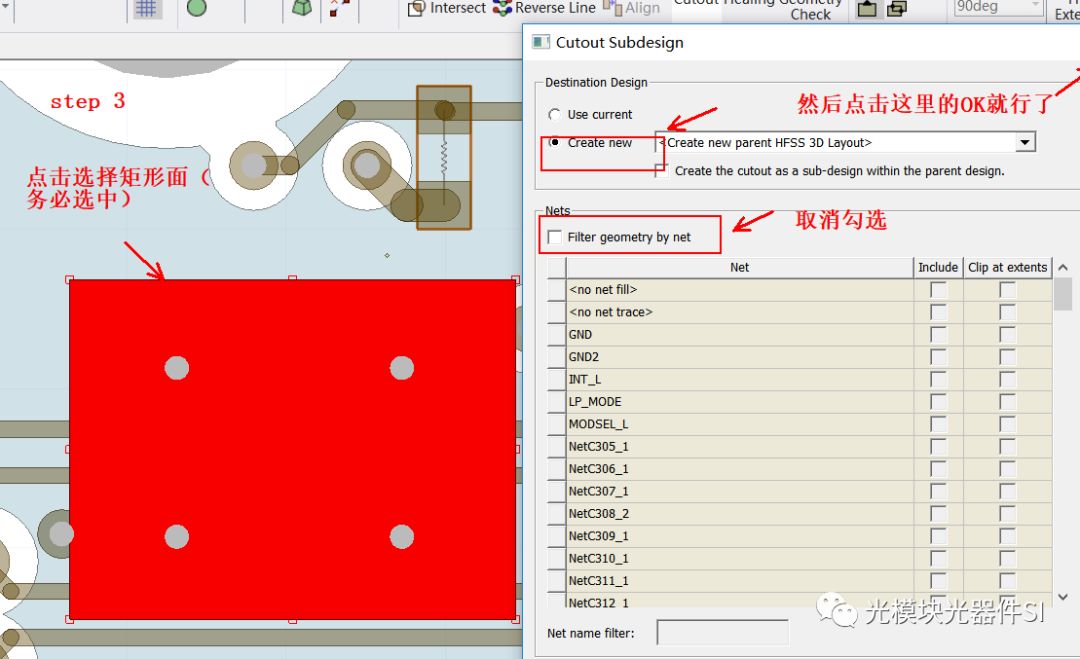

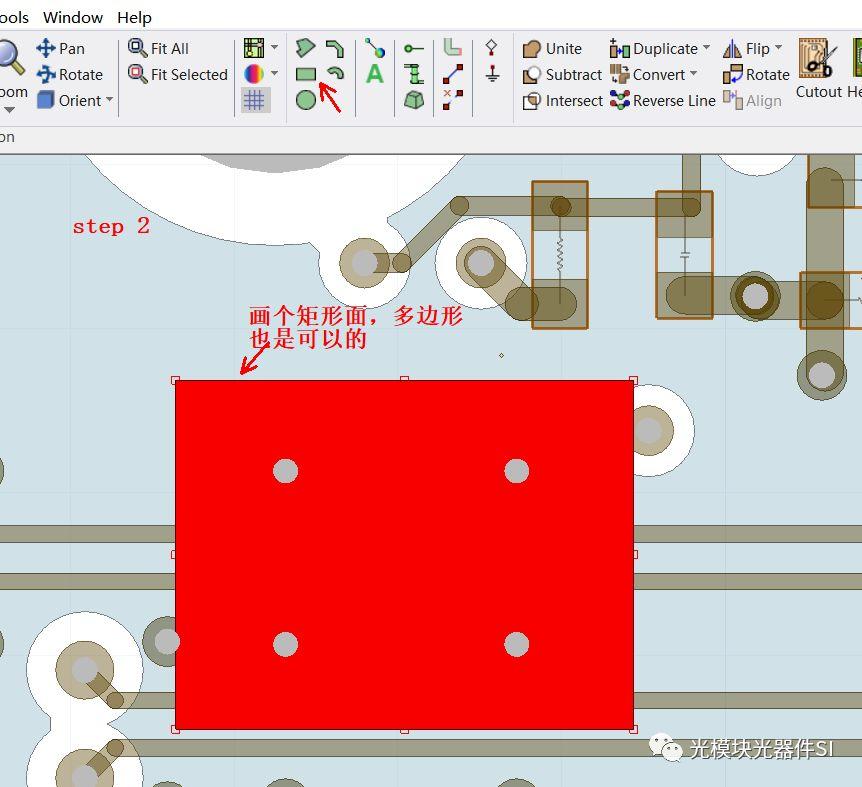

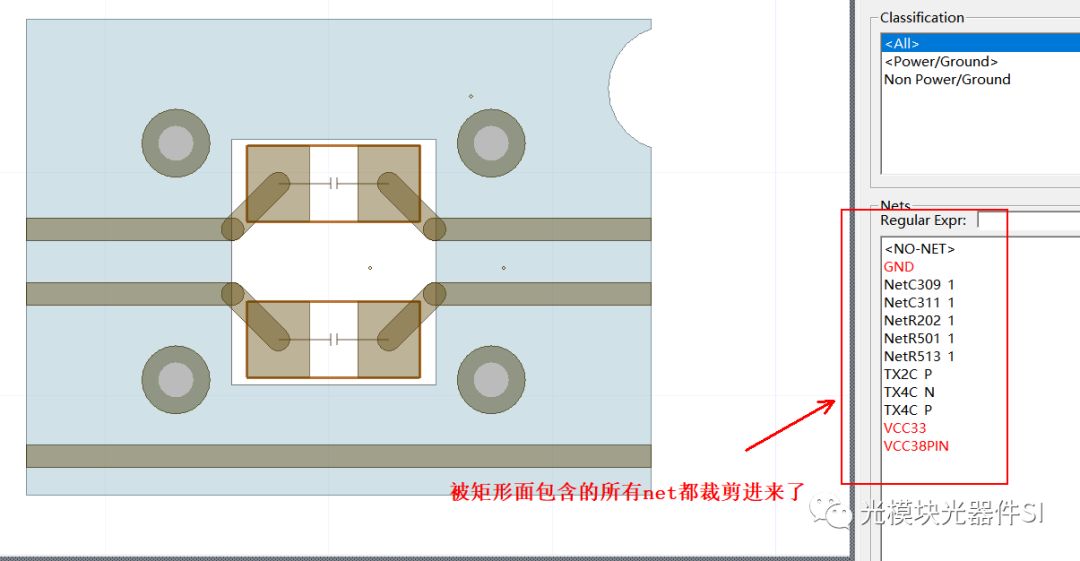

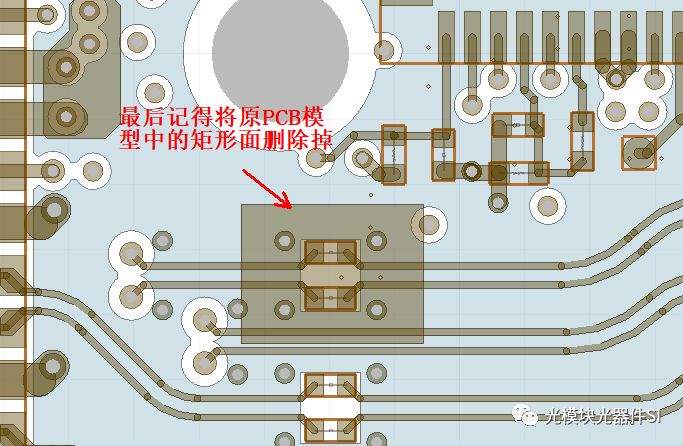

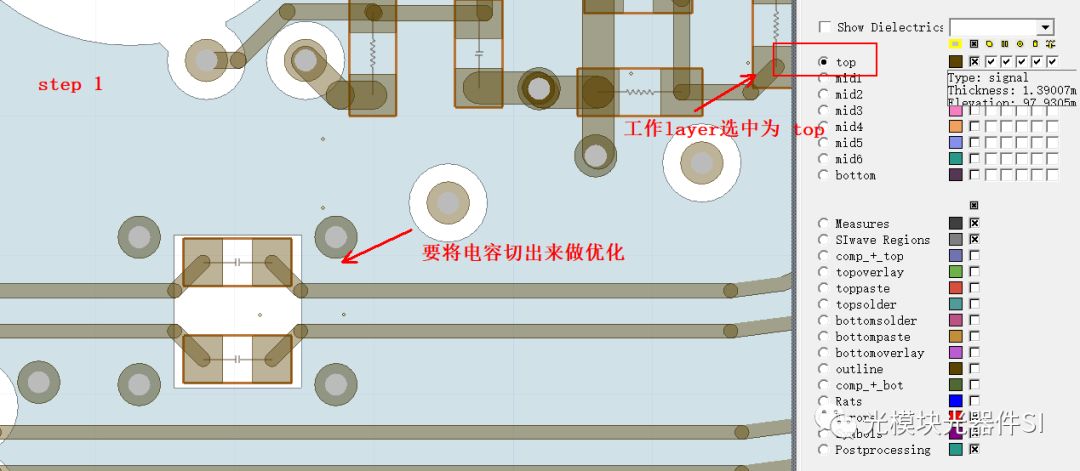

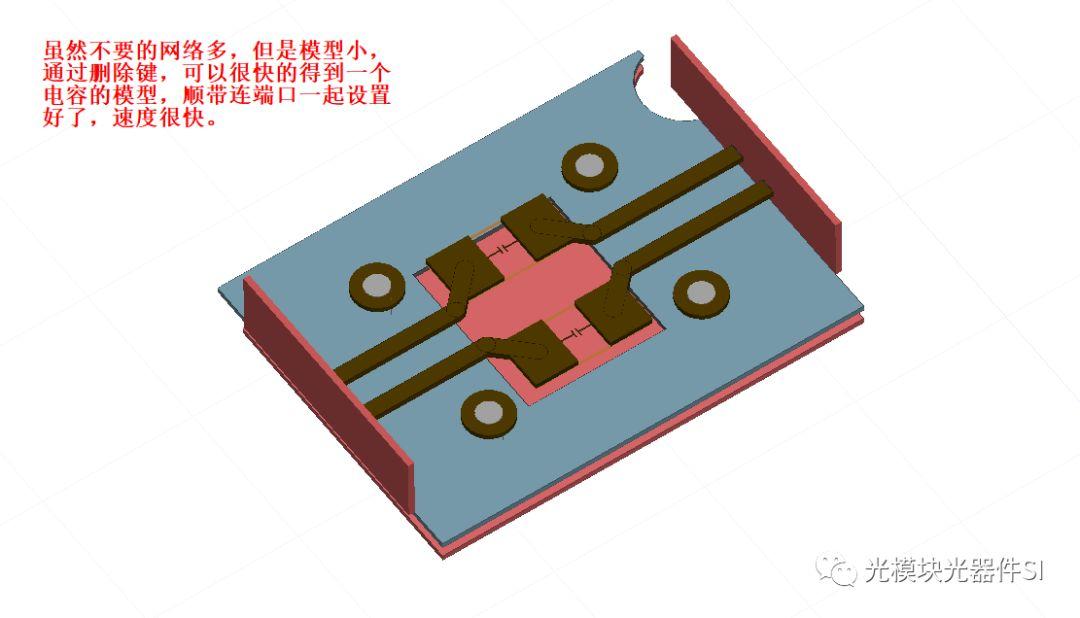

（2）按区域裁剪：假如要裁剪的是AC capacitor model
