hfss中line的妙用

hfss中的line，是不参与网格划分的，有没有line都不会影响求解结果。line常用来辅助定位，抓取线的中点、1/4点或者1/8点来移动相对坐标系，然后就可以很便捷的利用这个相对坐标来实现模型的镜像复 制和翻转等。

（1）、基本功能一：封闭线>面>体

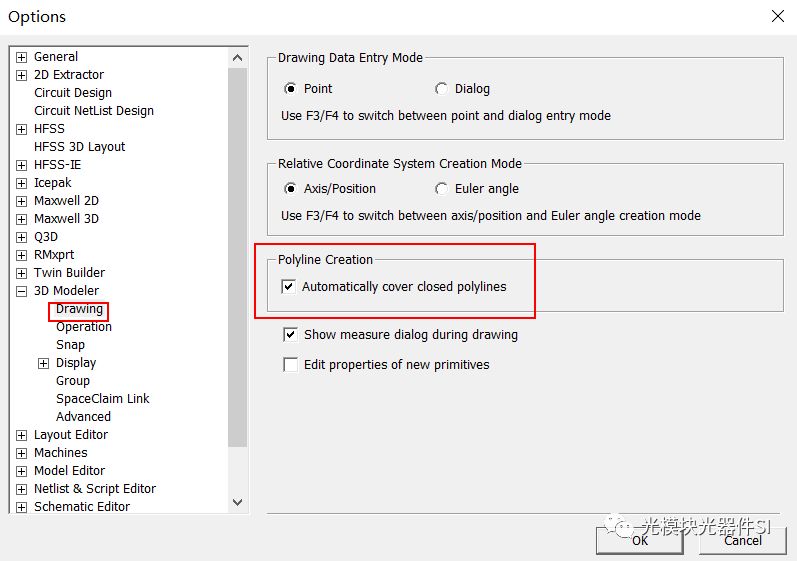

除了定位外，line还可以形成各种不规则的面，然后再由面形成体，这是HFSS建立复杂模型的一种方法，不过要让闭合线段自动封闭形成面，在options里面的3d modeler下勾选automatically cover closed polylines.

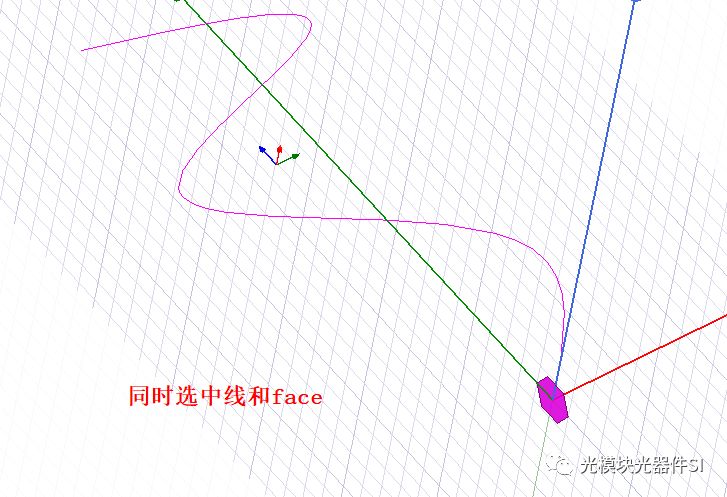

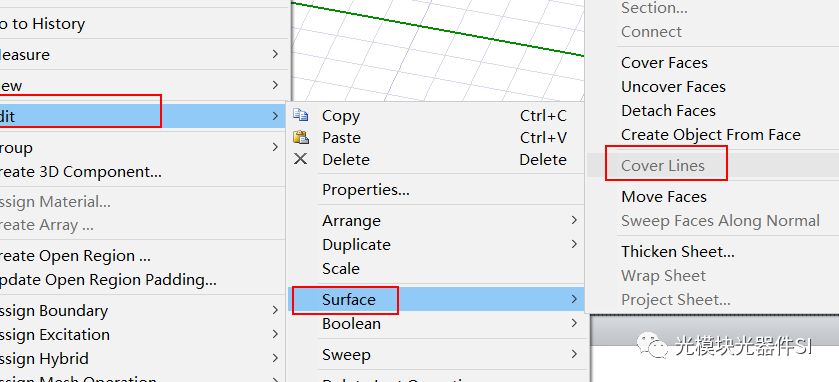

如果是通过unit形成的封闭曲线，则需要右键>edit>surface>cover lines才行。

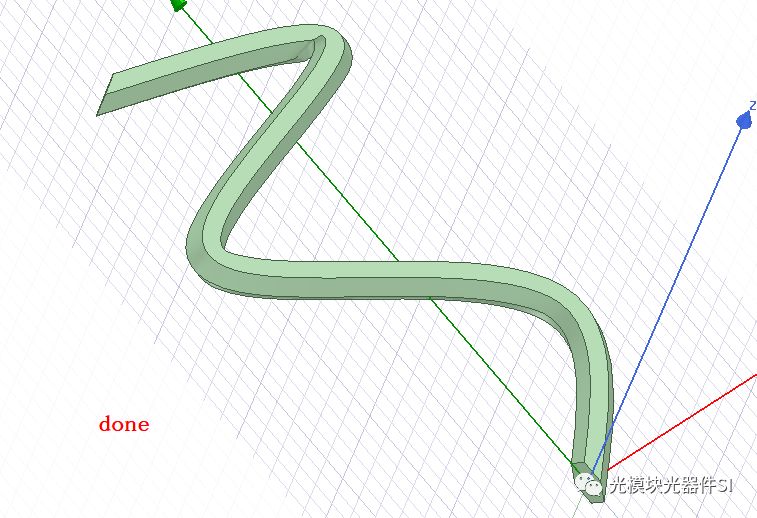

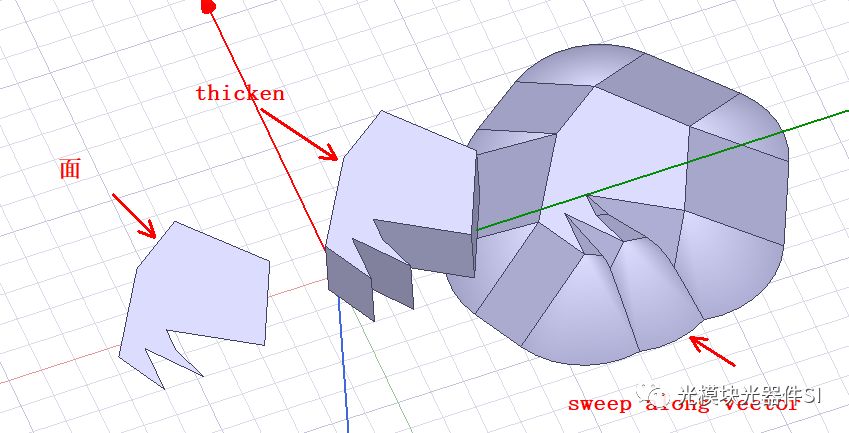

由面通过thicken和sweep操作，可以形成各种不规则体，参考下图。

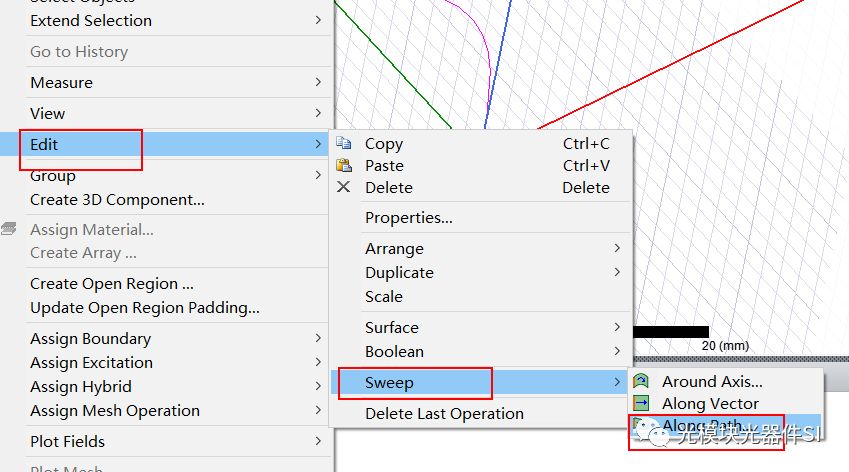

（2）、基本功能二：sweep along path

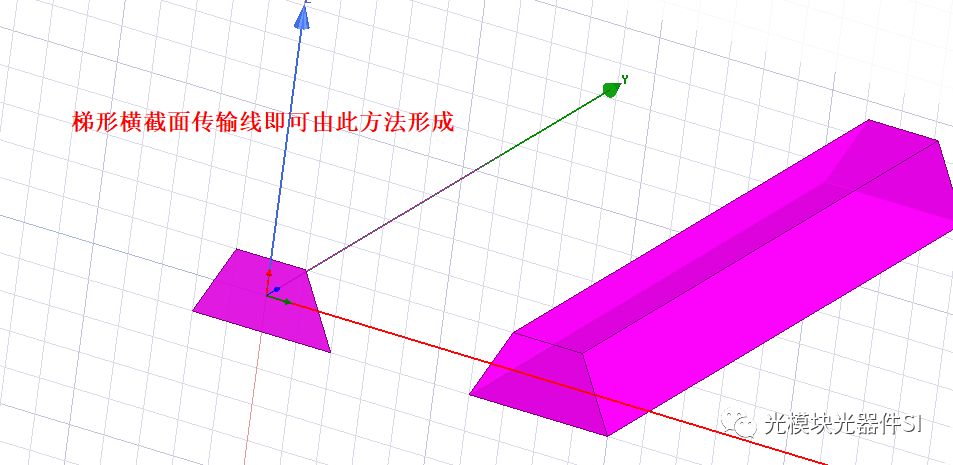

我们信号完整性仿真基本的梯形横截面传输线模型即可用这种方法形成，要注意的是，用来sweep的面必须与line的一端相接触，不然软件就会报错。

（3）、进阶功能

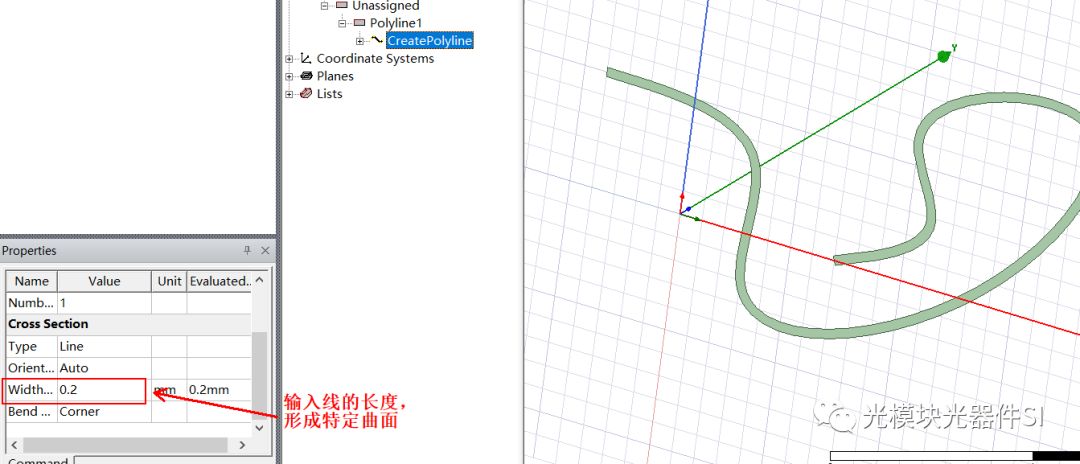

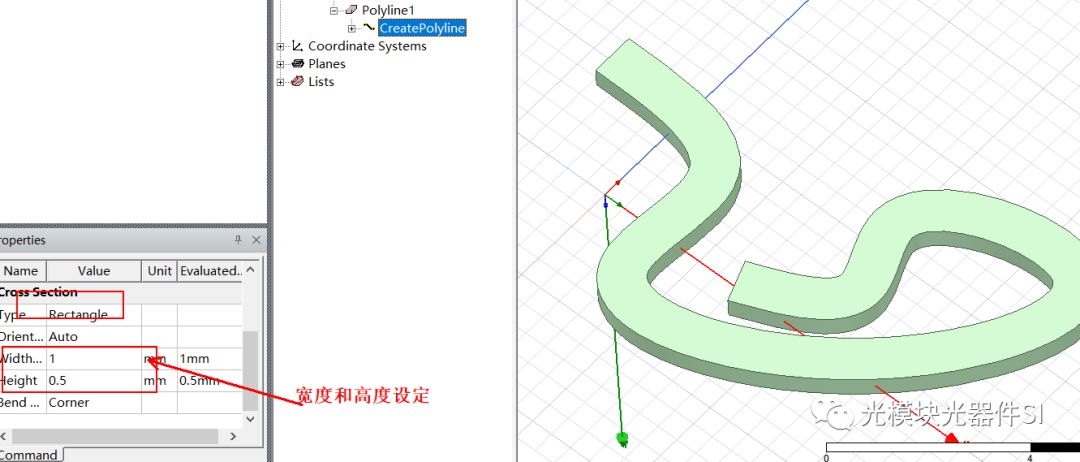

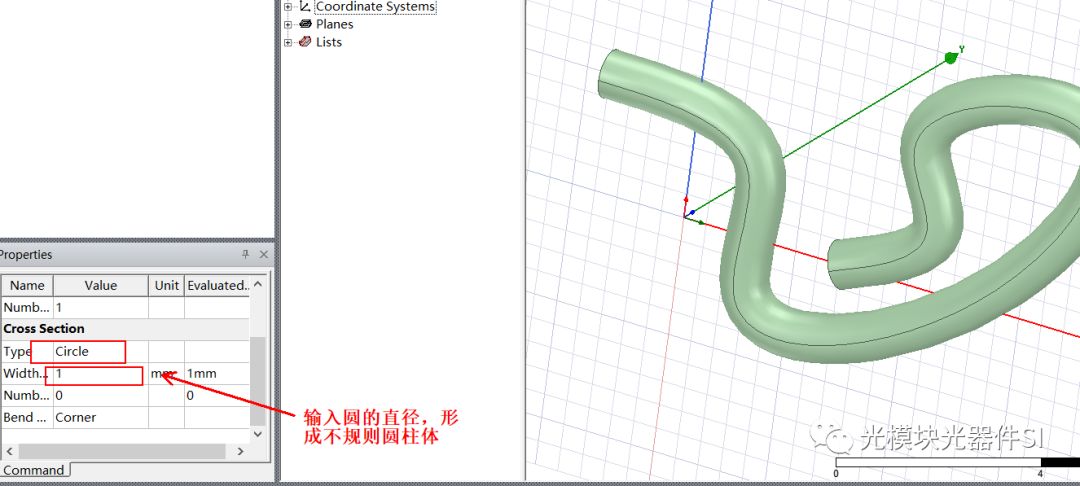

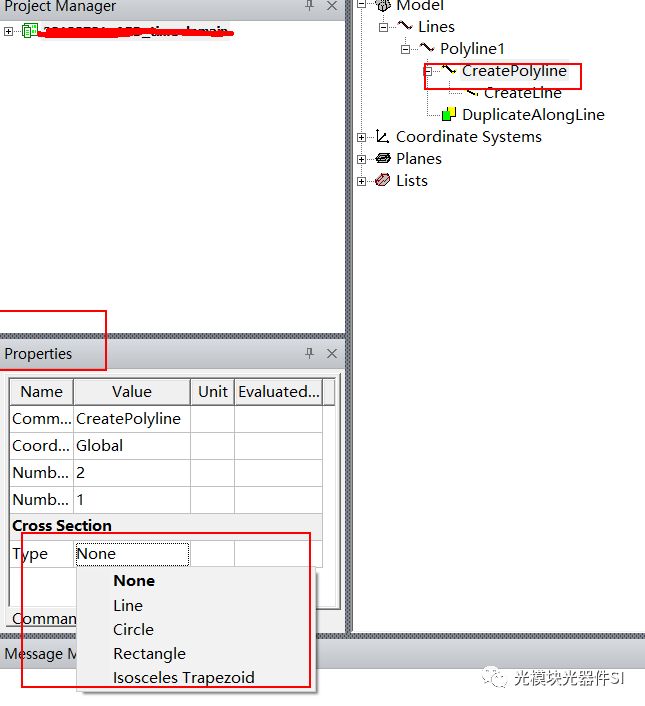

当我们画好一条线后，在模型树下面点击createPolyline，在软件左下角有个cross section选项，可以看到有4中横截面形状可选，通过这个也可以快速形成2D或者3D模型。

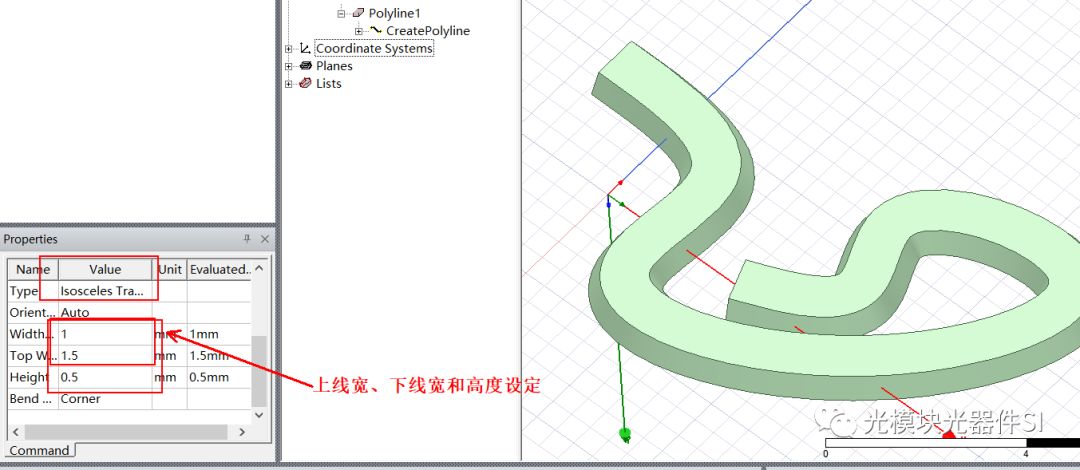

用第4个taper横截面，同样可以建立梯形横截面传输线模型。

-----------------------------------------------------------------------

以上就是HFSS中线的各种功能，对老手来说可能都知道，但是新手可能还不知道这些功能，希望通过这篇文章的学习，对新手的建模能力和建模效率都有所提升。

谢谢！！
