CFD的核心在于将连续的物理过程离散化，并转化为可计算的形式。这一过程中，网格划分是至关重要的一环。通过对物理空间进行细分，我们能够捕捉到流体流动的细微变化。高质量的网格划分不仅提高了计算效率，而且也保障了结果的准确性。在实际应用中，一个精确且高效的网格设计对于得到可靠的预测和分析具有决定性意义。

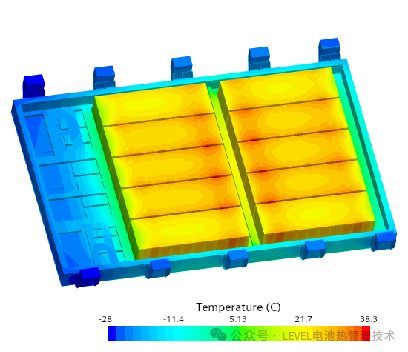

在电池热管理仿真中，判定收敛的条件通常包括以下几个方面：

1. 能量守恒误差：确保系统的能量输入和输出的误差在可接受的范围内。一般来说，能量守恒误差应小于预设的阈值，例如 1% 或更低。

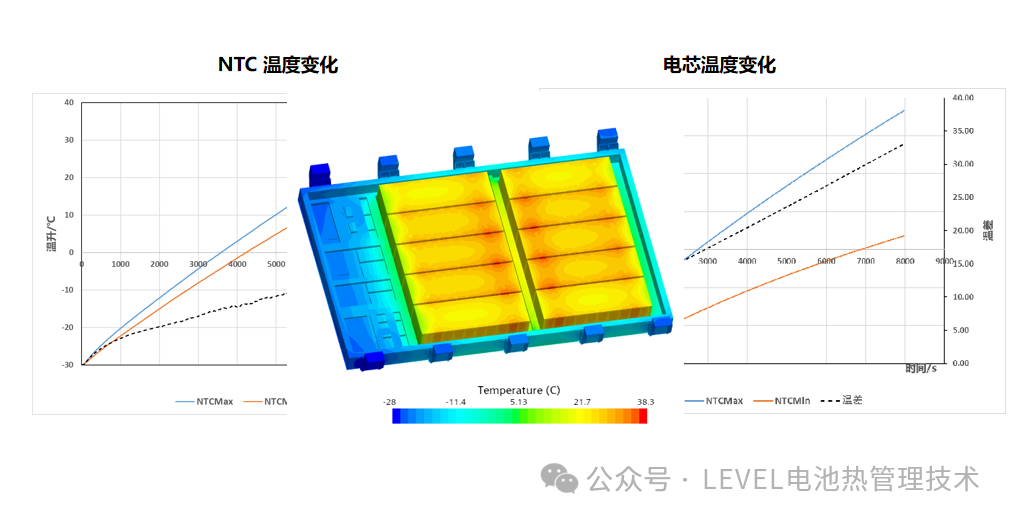

2. 温度收敛：监测关键位置或整个电池组的温度变化。当温度在连续的几个计算步长内变化很小，达到稳定状态，可认为温度收敛。

3. 流量平衡：对于涉及冷却剂流动的仿真，冷却剂的流入和流出量应该平衡，误差在规定限度内。

4. 热传递收敛：热传递的计算结果应稳定，例如热传导、对流和辐射的计算结果不再有显著变化。

5. 残差水平：计算过程中产生的残差（如质量、动量和能量的残差）下降到足够低的水平，并保持稳定。

6. 监测物理量的稳定性：除了温度和流量外，其他相关物理量如压力、热通量等也应达到稳定状态。

在判定电池热管理仿真收敛条件时，以下是一些需要注意的事项

1. 模型准确性验证：在确定收敛条件之前，要确保所建立的仿真模型能够准确反映实际的物理现象和电池特性。这包括正确的材料参数设置、几何形状建模、边界条件和初始条件的定义等。

2. 多种收敛指标综合考虑：不应仅仅依赖单一的收敛指标，而应结合能量守恒误差、温度变化、流量平衡、残差水平等多个方面进行综合判断，以确保仿真结果的可靠性。

3. 工况的复杂性：不同的工作条件（如充电、放电速率、环境温度等）可能会影响收敛的特性。因此，需要针对不同的典型工况分别评估收敛条件的适用性。

4. 网格独立性验证：网格的质量和密度会对仿真结果和收敛性产生影响。在确定收敛条件之前，应进行网格独立性验证，以排除网格因素对结果的干扰。

5. 软件特性和算法：不同的仿真软件可能采用不同的求解算法和收敛准则。要熟悉所使用软件的特点和推荐的收敛设置方法，并根据实际情况进行适当调整。

6. 物理过程的时间尺度：电池热管理中的一些物理过程可能具有不同的时间尺度，例如热传递和化学反应。在设定收敛条件时，要充分考虑这些时间尺度的差异，以避免过早或过晚判定收敛。

7. 实验数据对比：将仿真结果与实际的实验数据进行对比，以验证收敛条件是否能够产生与实际情况相符的结果。如果存在偏差，可能需要重新调整收敛条件。

8. 敏感性分析：对收敛条件中的关键参数进行敏感性分析，了解其对仿真结果的影响程度，以便更合理地设定阈值。

案例分享

某电动汽车电池研发团队在进行热管理仿真时，将温度变化小于 0.1℃/步长作为温度收敛的判定条件。同时，要求能量守恒误差低于 0.5%，冷却剂流量平衡误差小于 2%。通过严格遵循这些收敛条件，他们成功优化了电池组的冷却系统设计，使得电池在不同工况下的温度均能保持在安全范围内，有效延长了电池的使用寿命。

一家大型电池制造企业在开发新型电池热管理方案时，重点关注热传递的收敛情况。他们设定热传导、对流和辐射的残差下降到 10^-4 以下，并保持稳定 5 个计算步长作为收敛标准。此外，还对关键部位的压力监测，要求压力波动小于 5%。最终，成功设计出高效的热管理系统，提高了电池的性能和可靠性。

某科研机构在进行电池热管理仿真研究中，将整个电池组的平均温度在连续 10 个计算步长内变化小于 0.05℃作为收敛标志。同时，对冷却剂进出口的温差进行监控，温差稳定在 5℃以内视为收敛。通过这些严格的收敛条件，他们深入研究了不同热管理策略对电池温度分布的影响，为电池热管理技术的发展提供了有价值的理论支持。
