动力电池直流内阻动态响应机制:SOC 区间与时间尺度的耦合影响
一、直流内阻的基础概念与测试意义
1. 直流内阻的定义与构成
直流内阻(DCIR)是指电池在充放电过程中,电流通过电极、电解液、隔膜等组件时产生的综合电阻,包含:
1欧姆电阻
- :由电极材料、电解液、隔膜等物理接触产生的电阻,响应时间极短(微秒级)。
极化电阻
:由电荷转移阻抗(电化学反应阻力)和传质阻抗(离子扩散阻力)组成,随时间逐渐显现。
2. 测试意义
电池健康状态(SOH)评估
:内阻增大常预示电池老化、活性物质减少或接触不良。 充放电效率优化
:通过内阻特性调整电流倍率,避免高内阻区间导致的发热或容量损失。 安全预警
:异常内阻突变可能提示内部短路、电解液干涸等故障。
二、直流内阻与 SOC 关系的深度解析
1. 低 SOC 区(<30%)内阻激增的微观机制
活性物质耗尽
:放电末期,正极锂钴氧(或其他正极材料)中的锂离子几乎脱嵌完毕,负极碳层接近空态,电化学反应界面缩小,电荷转移阻力显著增加。 浓差极化加剧
:电解液中锂离子浓度梯度增大,传质阻抗随扩散距离延长而升高。 案例数据
:某磷酸铁锂电池在 SOC=10% 时,充电内阻较 SOC=50% 时增加约 40%,放电内阻增加约 35%。
2. 高 SOC 区(>80%)充电内阻上升的原因
锂离子沉积风险
:高 SOC 下,负极接近满嵌状态,继续充电易导致锂离子直接沉积为金属锂(枝晶生长),增大界面阻抗。 电解液分解
:过充时电解液可能在电极表面分解,形成新的钝化膜,进一步阻碍离子传导。

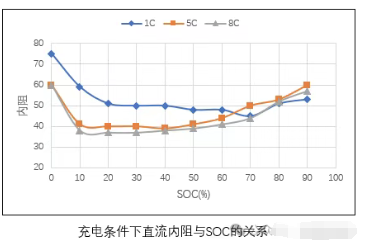

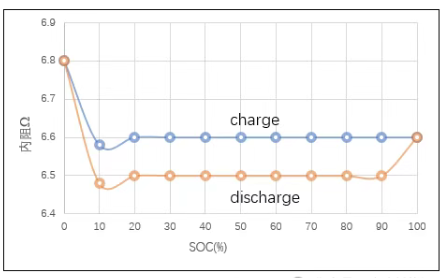

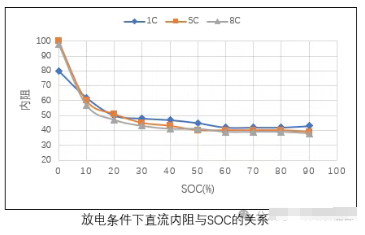

3. 不同电池类型的 SOC - 内阻特性差异
三、直流内阻与测试时间的动态关联
1. 0~1 秒:欧姆电阻主导阶段
测试价值
:此阶段内阻反映电池的 “本征电阻”,可用于快速筛查制造缺陷(如极耳焊接不良、隔膜褶皱)。 技术挑战
:需配备高频数据采集设备(采样率≥10kHz),以捕捉瞬间电压变化,避免信号失真。

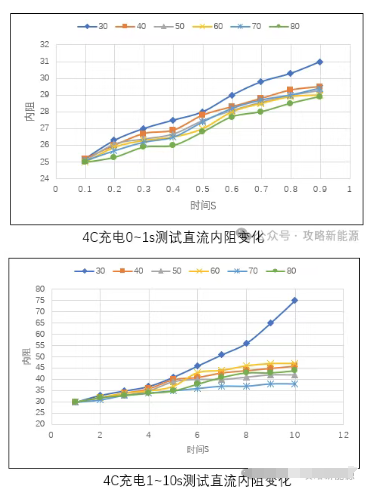

2. 1~10 秒:电荷转移阻抗主导阶段
充放电差异机制
充电场景
:SOC 越高,锂离子嵌入负极的 “位阻效应” 越强,电荷转移阻抗随嵌入难度指数级增加,导致斜率(dR/dt)增大。 放电场景
:SOC 越高,正极脱嵌锂离子越容易(浓度梯度大),电荷转移阻抗随反应速率加快而降低,斜率减小。
应用场景
:用于模拟电池在脉冲充放电(如电动车加速 / 制动)中的动态内阻变化,优化 BMS(电池管理系统)的功率控制策略。
3. >10 秒:传质阻抗主导阶段
物理模型
:离子在电解液中的扩散符合菲克第二定律,随时间延长,扩散层厚度增加,传质阻抗与√t 成正比。 实际意义
:长时间大电流放电(如储能系统深度放电)时,需监控传质阻抗引发的温升,避免热失控风险。
四、行业应用标准与测试规范
1. 主流测试方法
脉冲法(HPPC)
:通过施加短脉冲电流(如 10C 持续 1 秒),测量电压阶跃计算直流内阻,广泛用于动力电池国标(GB/T 31486)。 混合脉冲功率特性测试(HPPC)
:结合充放电脉冲,评估电池在动态工况下的功率性能。
2. 标准化难点
温度补偿
:内阻受温度影响显著(如 LFP 电池温度每降 10℃,内阻约增加 15%),需统一测试温度(通常为 25℃±2℃)。 SOC 校准
:测试前需通过恒流充放电将电池校准至目标 SOC,避免初始状态误差。
3. 前沿技术
原位内阻监测
:利用电池管理系统(BMS)实时采集电压电流数据,通过卡尔曼滤波算法在线估算内阻,无需离线测试。 高频交流阻抗融合
:结合交流内阻(EIS)测试,分离欧姆电阻与极化电阻,提升诊断精度。
五、延伸思考:内阻特性对电池管理的启示
1. SOC 估算优化
- 传统安时积分法易受内阻变化干扰,可引入内阻修正因子:在低 SOC 区(<20%),根据内阻增幅动态调整库仑效率补偿系数。
2. 寿命预测模型
- 建立 “内阻增长率 - 循环次数” 映射关系:例如,当充电内阻在 30%~80% SOC 区间内增幅超过 20% 时,提示电池进入衰退期(剩余容量 < 80%)。
3. 热管理协同设计
- 低 SOC 区大电流充放电时,内阻产热占比可达总产热的 40% 以上,需加强散热设计;高 SOC 区则需抑制枝晶生长引发的局部过热。
六、总结:多维度视角下的内阻特性
通过整合 SOC、时间、温度等多变量数据,可构建更精准的电池状态模型,为新能源汽车、储能系统的安全高效运行提供核心技术支撑
