思考题（三十）分析

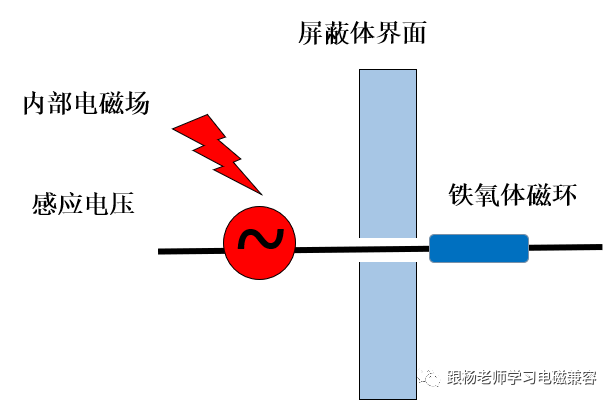

某设备由于有贯通屏蔽体的导体，辐射发射超标。设计师在导体上套了一个铁氧体磁环，请预测这个铁氧体磁环能将辐射降低多少？

思考题分析：

无法预测。主要有两个原因。

第一个原因，不知道是否还有其他泄漏源。如果没有其他泄漏源，这样处理后，可能会看出一些效果。如果还有其他泄漏源，就看不出来什么效果。

第二个原因，磁环之所以降低电缆的电磁辐射，是因为增加了共模电流路径的阻抗。他的效果与与原来共模电流路径的阻抗有关，而我们不知道原来共模电流路径的阻抗。
