MIMO分集是如何抗干扰的

1年前浏览69

MIMO是如何实现抗干扰的?

我们都知道MIMO有两种方式,分集和复用;MIMO也有两个显著的特点——可靠性与有效性。

MIMO采用多进多出的天线,来实现可靠性和有效性的提升。公网采用MIMO用来提升通信容量——有效性,专网通信用MIMO来提升系统的可靠性。

今天主要来讲一讲MIMO是如何实现可靠性的提升。


分集

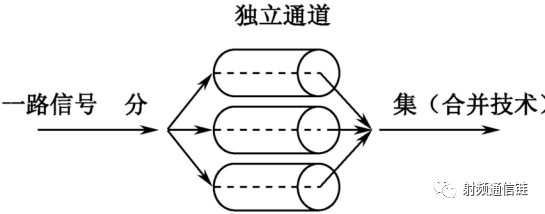

分集是在多条独立通道传输相同的数据,接收端通过分集 合并技术,抵抗信道衰落,提升信道传输的可靠性。

复用

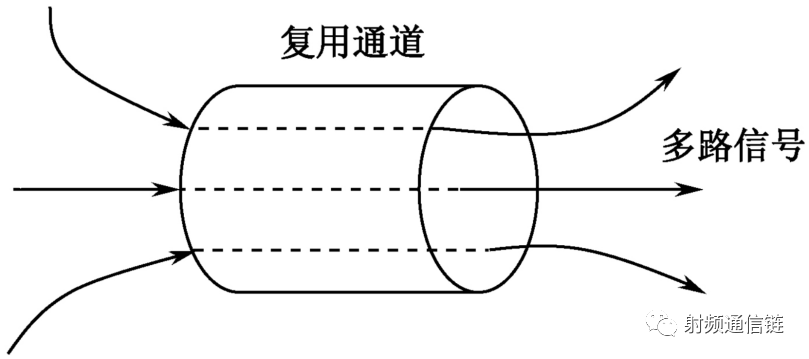

复用是在多条独立信道传输不同的数据,提升频谱利用率,增加信道容量。

在了解分集提升抗干扰性之前,我们先了解两个概念。

瑞利衰落和多径效应。

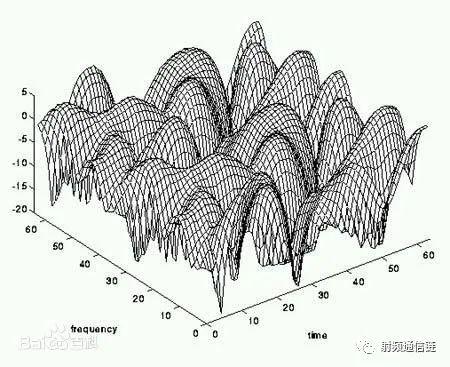

瑞利衰落是指信号在传输过程中,由于多普勒效应的影响使得信号的相位和幅度发生快速变化,这种变化被称为快速衰落。

多径衰落则是指信号在传输过程中经历了多条路径,不同路径的信号到达时相位不同引起信号的叠加干扰,导致信号的衰落。

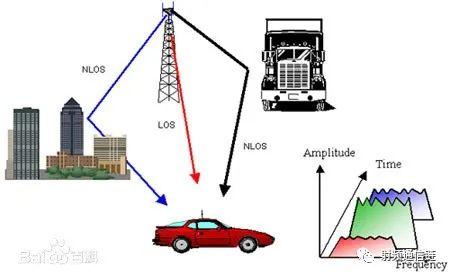

瑞利衰落和多径衰落都是无线传输中不可避免的信道影响,但它们的产生机理不同。多径衰落是由于信号在传播时经历了不同路径的干涉导致信号衰减,而瑞利衰落则是由于信号振荡和干扰造成的快速衰落。在环境较为简单的开放区域,多径效应相对弱,主要由瑞利衰落引起;而在城市、山地等复杂环境下,多径效应很强,是主要的信道衰落因子。

瑞利衰落和多径衰落都衰落的一种,衰落具有独立性,即只要接收距离足够大,则接收到的信号衰落不具备相关性,这就是MIMO分集抗衰落的设计原则。

在信道中,使用1根发射天线n根接收天线,发送信号通过n个不同的路径。分集在天线设计时,都会保证各个天线之间无相关,所以天线之间的衰落是独立的,可以获得最大的分集增益为n,平均误差概率可以减小 。

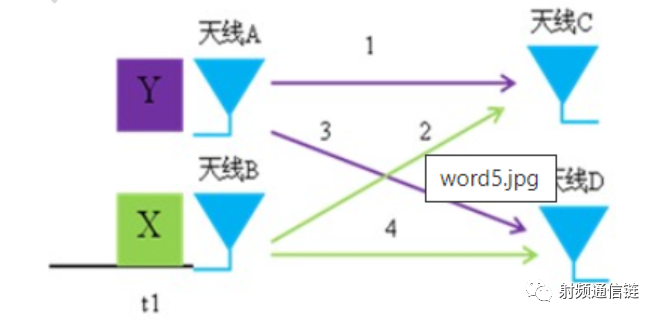

对于发射分集技术来说,同样是利用多条路径的增益来提高系统的可靠性。在一个具有m根发射天线n根接收天线的系统中,如果天线对之间的路径增益是独立均匀分布的瑞利衰落,可以获得的最大分集增益为mn。


对比仿真

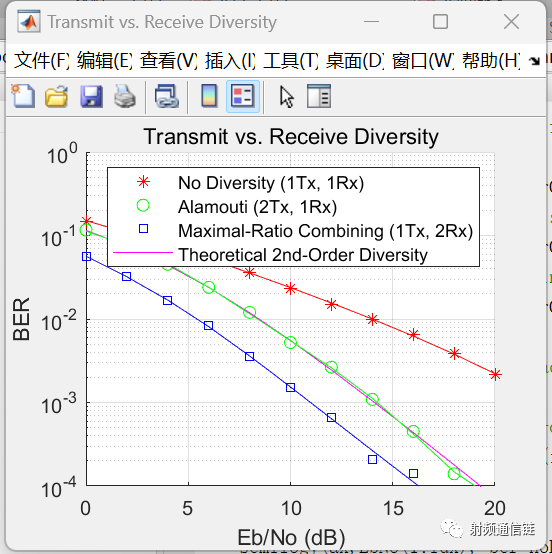

从仿真结果看,2T1R的效果好于1T1R,1T2R的效果好于2T1R,这也能理解4G手机是1发多收,而不是多发1收。

附仿真代码

frmLen = 100;       % frame length

numPackets = 1000;  % number of packets

EbNo = 0:2:20;      % Eb/No varying to 20 dB

N = 2;              % maximum number of Tx antennas

M = 2;              % maximum number of Rx antennas

% Create comm.BPSKModulator and comm.BPSKDemodulator System objects(TM)

P = 2; % modulation order

bpskMod = comm.BPSKModulator;

bpskDemod = comm.BPSKDemodulator('OutputDataType','double');


% Create comm.OSTBCEncoder and comm.OSTBCCombiner System objects

ostbcEnc = comm.OSTBCEncoder;

ostbcComb = comm.OSTBCCombiner;


awgn1Rx = comm.AWGNChannel(...

'NoiseMethod', 'Signal to noise ratio (Eb/No)', ...

'SignalPower', 1);

awgn2Rx = clone(awgn1Rx);


errorCalc1 = comm.ErrorRate;

errorCalc2 = comm.ErrorRate;

errorCalc3 = comm.ErrorRate;

s = rng(55408);


H = zeros(frmLen, N, M);

ber_noDiver  = zeros(3,length(EbNo));

ber_Alamouti = zeros(3,length(EbNo));

ber_MaxRatio = zeros(3,length(EbNo));

ber_thy2     = zeros(1,length(EbNo));


fig = figure;

grid on;

ax = fig.CurrentAxes;

hold(ax,'on');


ax.YScale = 'log';

xlim(ax,[EbNo(1), EbNo(end)]);

ylim(ax,[1e-4 1]);

xlabel(ax,'Eb/No (dB)');

ylabel(ax,'BER');

fig.NumberTitle = 'off';

fig.Renderer = 'zbuffer';

fig.Name = 'Transmit vs. Receive Diversity';

title(ax,'Transmit vs. Receive Diversity');

set(fig, 'DefaultLegendAutoUpdate', 'off');

fig.Position = figposition([15 50 25 30]);



for idx = 1:length(EbNo)

reset(errorCalc1);

reset(errorCalc2);

reset(errorCalc3);

% Set the EbNo property of the AWGNChannel System objects

awgn1Rx.EbNo = EbNo(idx);

awgn2Rx.EbNo = EbNo(idx);

% Loop over the number of packets

for packetIdx = 1:numPackets

% Generate data vector per frame

data = randi([0 P-1], frmLen, 1);


% Modulate data

modData = bpskMod(data);


% Alamouti Space-Time Block Encoder

encData = ostbcEnc(modData);


% Create the Rayleigh distributed channel response matrix

%   for two transmit and two receive antennas

H(1:N:end, :, :) = (randn(frmLen/2, N, M) + ...

1i*randn(frmLen/2, N, M))/sqrt(2);

%   assume held constant for 2 symbol periods

H(2:N:end, :, :) = H(1:N:end, :, :);


% Extract part of H to represent the 1x1, 2x1 and 1x2 channels

H11 = H(:,1,1);

H21 = H(:,:,1)/sqrt(2);

H12 = squeeze(H(:,1,:));


% Pass through the channels

chanOut11 = H11 .* modData;

chanOut21 = sum(H21.* encData, 2);

chanOut12 = H12 .* repmat(modData, 1, 2);


% Add AWGN

rxSig11 = awgn1Rx(chanOut11);

rxSig21 = awgn1Rx(chanOut21);

rxSig12 = awgn2Rx(chanOut12);

% Alamouti Space-Time Block Combiner

decData = ostbcComb(rxSig21, H21);

% ML Detector (minimum Euclidean distance)

demod11 = bpskDemod(rxSig11.*conj(H11));

demod21 = bpskDemod(decData);

demod12 = bpskDemod(sum(rxSig12.*conj(H12), 2));

% Calculate and update BER for current EbNo value

%   for uncoded 1x1 system

ber_noDiver(:,idx)  = errorCalc1(data, demod11);

%   for Alamouti coded 2x1 system

ber_Alamouti(:,idx) = errorCalc2(data, demod21);

%   for Maximal-ratio combined 1x2 system

ber_MaxRatio(:,idx) = errorCalc3(data, demod12);

end % end of FOR loop for numPackets

% Calculate theoretical second-order diversity BER for current EbNo

ber_thy2(idx) = berfading(EbNo(idx), 'psk', 2, 2);

% Plot results

semilogy(ax,EbNo(1:idx), ber_noDiver(1,1:idx), 'r*', ...

EbNo(1:idx), ber_Alamouti(1,1:idx), 'go', ...

EbNo(1:idx), ber_MaxRatio(1,1:idx), 'bs', ...

EbNo(1:idx), ber_thy2(1:idx), 'm');

legend(ax,'No Diversity (1Tx, 1Rx)', 'Alamouti (2Tx, 1Rx)',...

'Maximal-Ratio Combining (1Tx, 2Rx)', ...

'Theoretical 2nd-Order Diversity');

drawnow;

end  % end of for loop for EbNo

% Perform curve fitting and replot the results

fitBER11 = berfit(EbNo, ber_noDiver(1,:));

fitBER21 = berfit(EbNo, ber_Alamouti(1,:));

fitBER12 = berfit(EbNo, ber_MaxRatio(1,:));

semilogy(ax,EbNo, fitBER11, 'r', EbNo, fitBER21, 'g', EbNo, fitBER12, 'b');

hold(ax,'off');

% Restore default stream

rng(s);

总结

当下对MIMO的主流应用主要在增加通信容量上。在专网领域,通信地形的复杂,采用MIMO分集技术可以提升通信系统的通信可靠性。
