群时延对跳频通信的影响

匹诺曹

1年前浏览104

群时延是什么？怎么会和跳频通信联系起来？

群时延即系统在某频率处的相位（相移）对于频率的变化率。

宽带信号经过媒质传输路径或设备中的线性元件时，其各个频谱分量的相速不同，元器件对各频谱分量的响应也不一样,这都会引起到达接收端的信号因各频率分量的相移或时延不同而产生相位关系的紊乱,即相位失真。

首先：群时延是一个面对“宽带”的概念，对单音信号没有意义。其次群时延就是经过一个器件时各个频率的幅度和相位不一样。

群时延时一个差值

群延时 = Δθ / Δw

Δθ是相位变化，Δw是频率变化

群时延常在种皮你滤波器中被表征，因为滤波器是一个信号宽带器件。其他器件的群时延不是这么叫的（功放叫AM/PM失真）

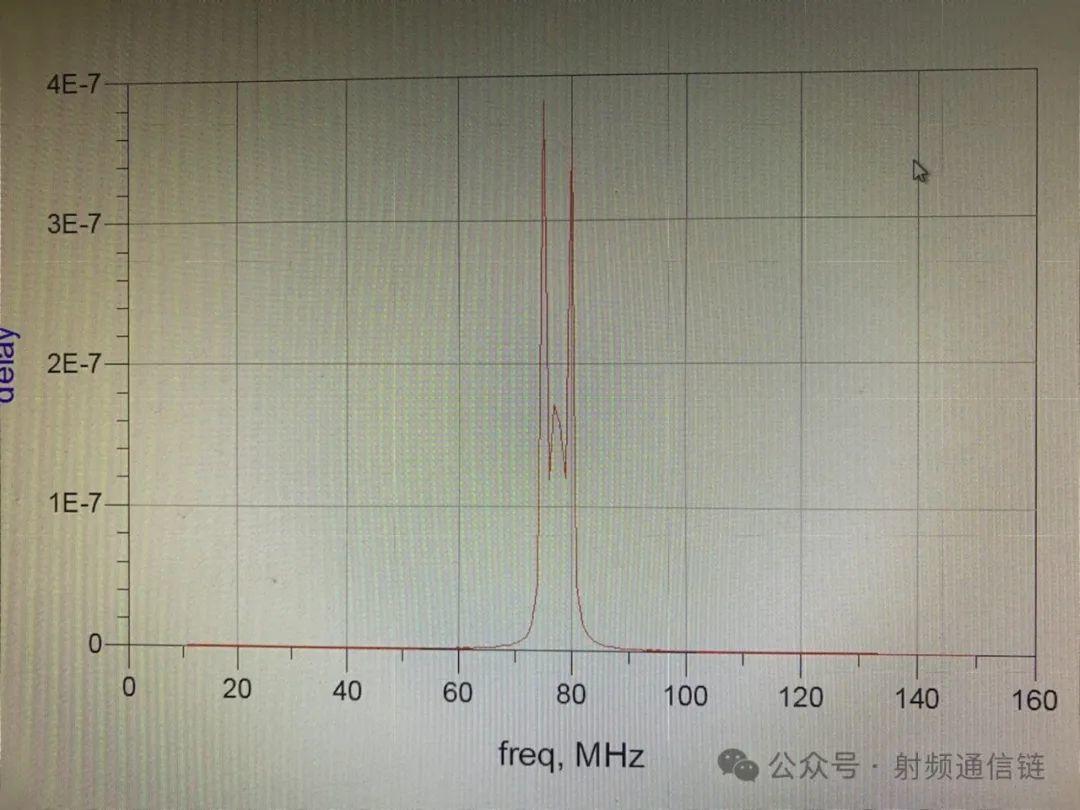

如果一个滤波器群时延，结果是这样

一个恒包络的波形经过会变成非恒包络

就不要提非恒包络经过群时延器件后的惨状了

说了这么多废话和跳频通信有什么关系？

在之前的文章里讲过，跳频也是扩频的一种。

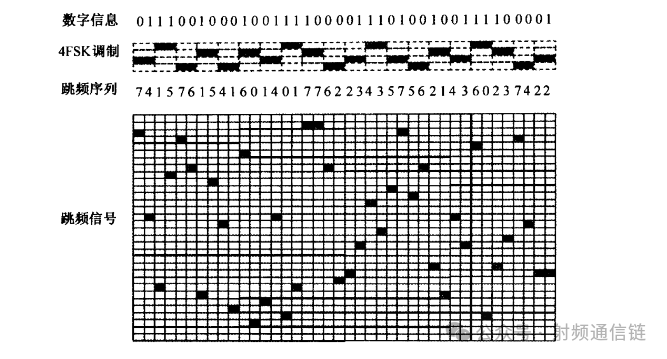

跳频就是数据分成N个包调制到不同射频信道传输，所以可以理解成整个跳频频段都是一个信道，对于定频的信道的群时延要求变成个了整个跳频频段的群时延要求。

在普通的通信系统中，关注群时延主要就是关注中频滤波器的群时延。因为射频带宽远宽于信号带宽，射频滤波器的群时延反倒不怎么关注。

但是跳频不一样，它把信号分解成N个小包，然后又组合。这就意味这载波与载波之间的群时延也会影响信号的群时延。

所以说在跳频通信或者扩频通信，不仅仅要关注中频滤波器的群时延也要关注射频滤波器的群时延。

你GET到了吗？

来源：射频通信链

ACLR和EVM的关系

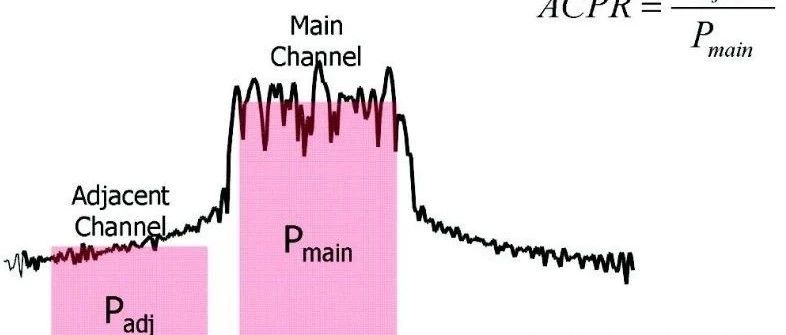

1.什么是ACLR？邻道泄露抑制比是用于衡量下行的发射性能，是主信道的发射功率与测得的相邻信道的功率之比。ACLR值越低，表示相临信道的功率的干扰越小，说明系统的性能越好。一般用dBc作为单位。ACLR对无线通信系统的性能和质量具有重要影响。如果ACLR过高，那么相邻信道之间的干扰将会增加，导致接收端无法准确解码原始信号，从而降低了通信质量和可靠性。2.什么是EVM？EVM是数字通信中最常用来表征调制质量的量度。它表示了一个星座点距离其理论位置的偏差。通常用%RMS 或者 dB作为单位。在指标计算上EVM是实际矢量电压-理论矢量电压=误差电压≈噪声电压，所以3.EVM和ACLR的关系。在单载波调制下EVM2~-ACLR 在了解ACLR和EVM之间的关系时，我们先来了解一下ACLR的来源。ALCR是衡量宽带信号的一个指标。我们可以把宽带信号理解成独立的单音信号的组合。我们知道，输入双音信号时，系统会产生三阶交调。假设下图绿色的线是输入的单音信号，那么红色的信号就是绿色信号的交调产物。根据OIP3与输入的关系我们可以得出。 ACLR是因为系统的非线性产生，且产生的非线性叠加在信号和邻道内，抬升了底噪，恶化的噪声一部分落在带内，恶化信噪比。一部分落在邻道，即ACLR。ACLR计算的是一段带宽内最大的噪声与主信道功率的差值。而相邻信道的最大噪声约等于主信道内的噪声。所以ACLR约等于-SNR。上文也提及了EVM2也约等于-SNR。所以EVM2约等于ACLR。来源：射频通信链
