射频与AGC的关系
AGC的目的有以下几个，一是保证信号在射频链路不失真，二是保证信号进入ADC不失真。这两个是我们设计的原则。除了这两个AGC设计还有什么注意事项？
什么是AGC
收机的输出信号取决于输入信号和接收机的增益。由于各种原因，接收机的输入信号变化范围往往很大，信号弱时可以是一微伏或几十微伏，信号强时可达几百毫伏，最强信号和最弱信号相差可达几十分贝。这个变化范围称为接收机的动态范围。
一个接收机的动态范围，取决于ADC的位数。一个14位的理想动态范围为6.02*14+1.76=86dB。
一个通信设备的动态范围要求可能达到120dB，其间差距的近40dB的动态范围的实现就是靠AGC。
（AGC）自动增益控制电路的作用是：简单来说就是当输入信号很弱时，接收机的增益较大；当输入信号很强时，自动增益控制电路进行控制，使接收机的增益变小。

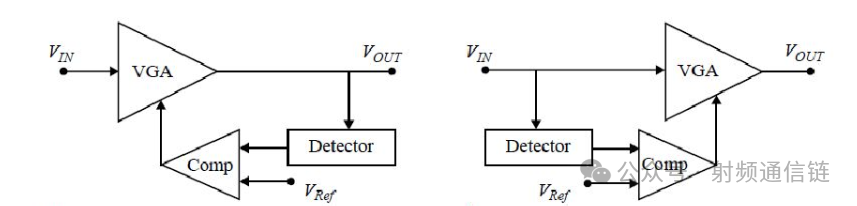

AGC的典型实现方式

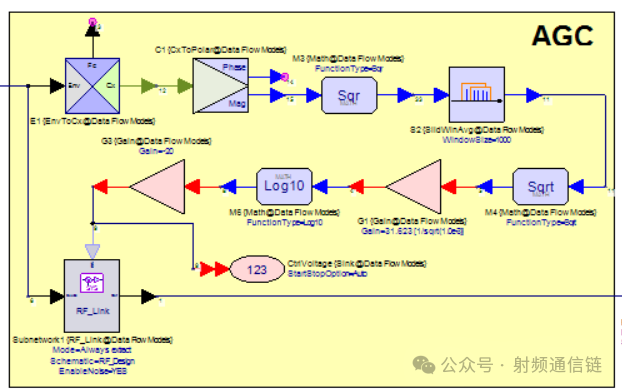

通过对接收前端的信号强度进行检测，来实现对后级链路的增益控制。
这篇文章不讲上面的链路控制与实现，来说说AGC对通信的影响。
相信有很有同行都遇到过，开启AGC，接收机的误码就会变大的现象。本篇主要来说说AGC对解调的影响。
通信的关键是数据的质量保证，基带在解调数据时，需要保证数据幅度的一致性。
即一包的数据幅度不能发生大的变化。

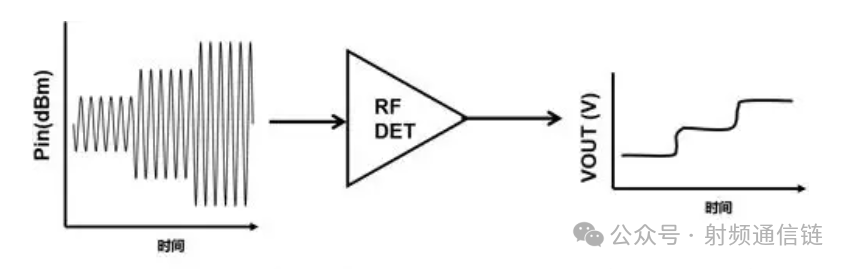

这时再回头说AGC，AGC的控制是靠检波器的响应来实现的。
检波器的响应是有时间的。
如果输入一个大信号，也就是在AGC没响应的时候，链路增益是最大，这个时候如果从数据来说，这个时候进入ADC的数据是失真的，AGC响应之后，进入ADC的数据才是正常能够解调的数据。
前面我们说了，一个数据包的幅度要相对稳定才能保证数据是解对的。
那么AGC的启动，从理论上来说是会造成数据的失真，至少是AGC启动的瞬间那一包数据是不对的。

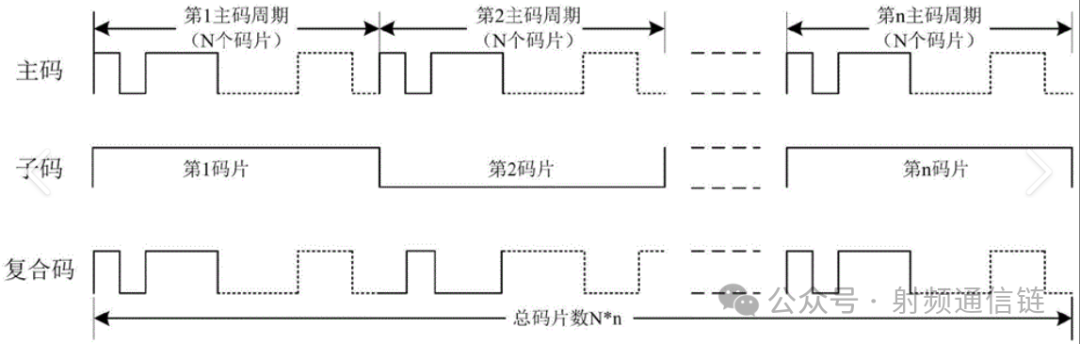

基带为了防止各种响应的影响，一般会对数据进行保护，加导频码之类的。
但是导频码的长度是有限的，也就是AGC的时间不能超过导频的长度。

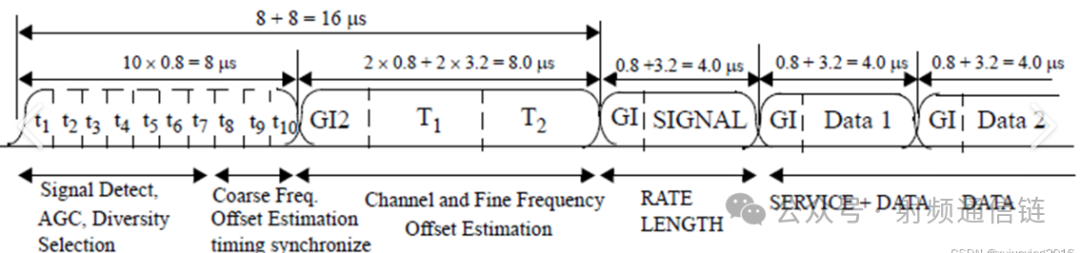

WiFi波形的组成
也就是说我们设计AGC除了考虑射频和ADC不失真以外，还需要考虑波形的解调——即波形留给AGC的响应时间。
从上图可以看出，WiFi波形留给AGC的响应时间不到8us，也就是从检波到AGC启动到增益稳定的时间在6us左右。如果在设计电路时没有考虑到这一点，就会出现丢包，误码，丢帧的现象。
所以，在设计AGC电路的时候，射频工程师不能仅考虑射频和ADC，还需要和波形共同讨论。
从这里可以看出射频工程师的工作的复杂了。
