CMW500测试BT、WIFI、GPS
BT、WIFI、GPS传导测试参考指导
一、 BT功率、灵敏度测试
二、 WIFI传导测试
三、 GPS传导测试
1.BT功率、灵敏度测试

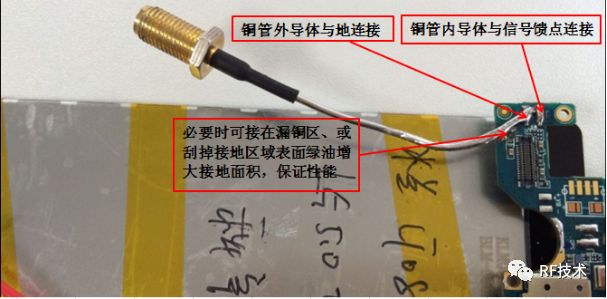

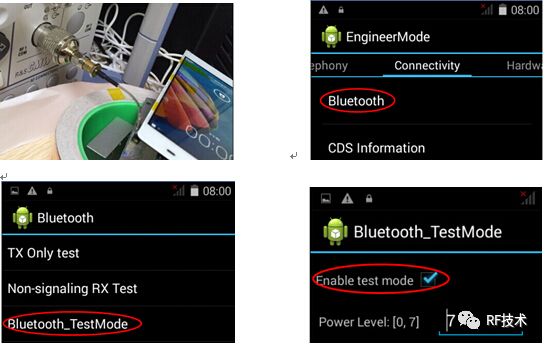

1.1将铜管与有手机正确连接
1.2手机设置与仪器相：设置中BT无需开启
*#*#3646633#*#*进入EngineerMode
1.3功率测试，仪器设置

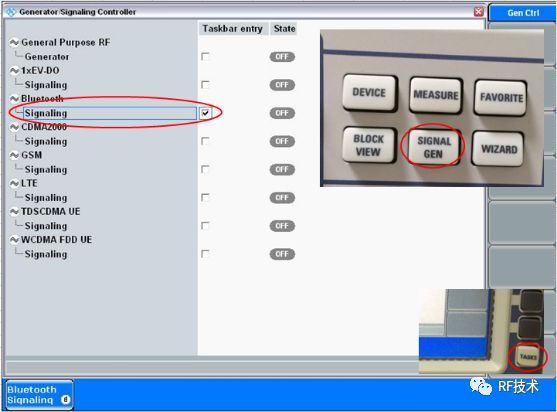

“SIGNAL GEN” “Bluetooth Signaling” “TASKS”：
进入：

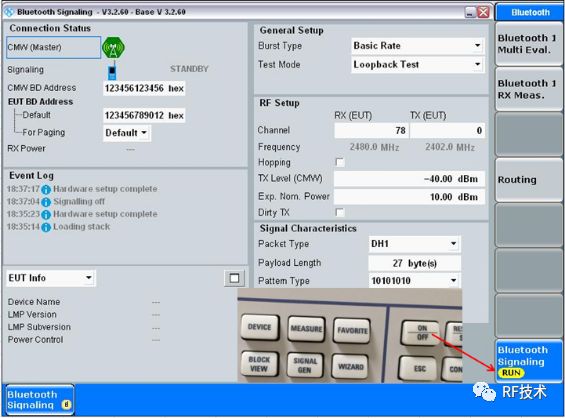

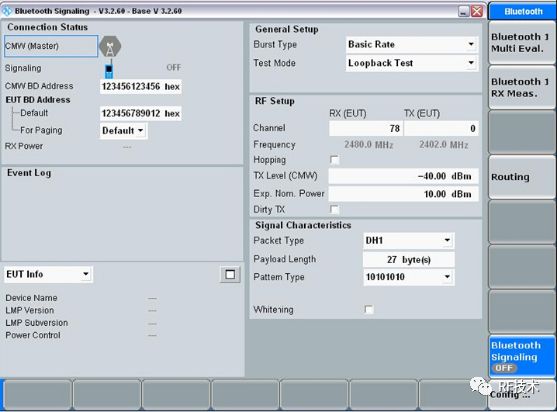

“Bluetooth Signaling”打开后进入：

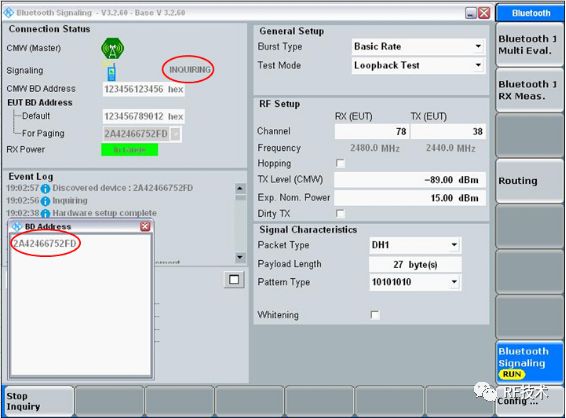

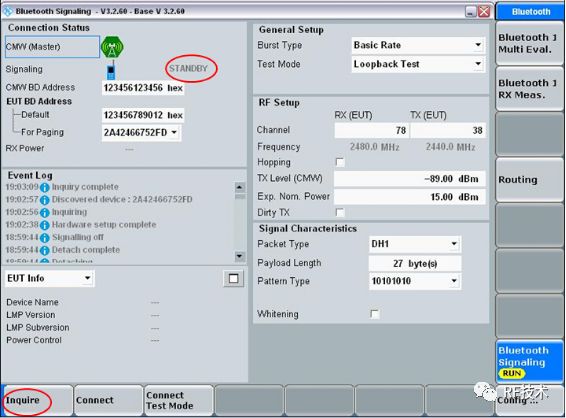

“Inquire”，读到蓝牙地址：

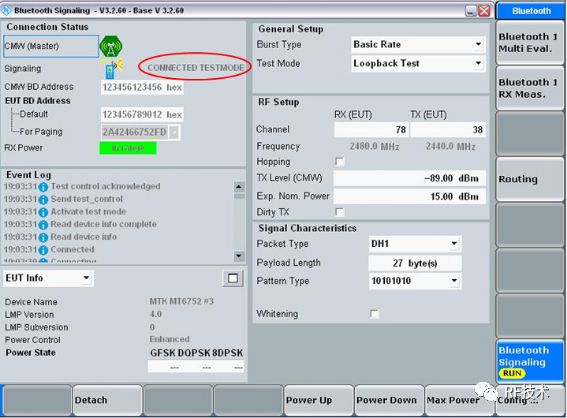

“Connect Test Mode”提示已连接测试模式

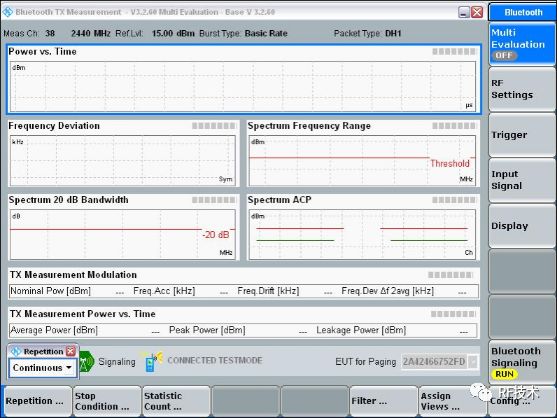

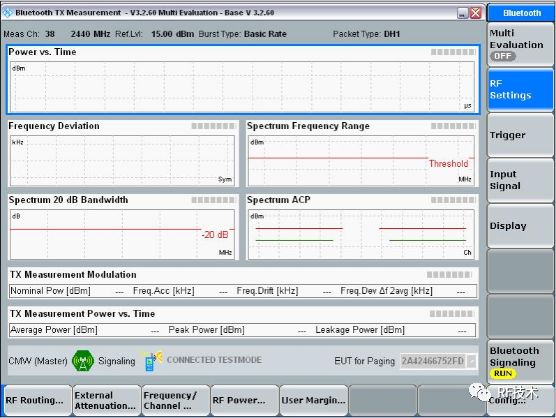

“Bluetooth 1 Multi Eval”， “Repetition”选择“Continuous”

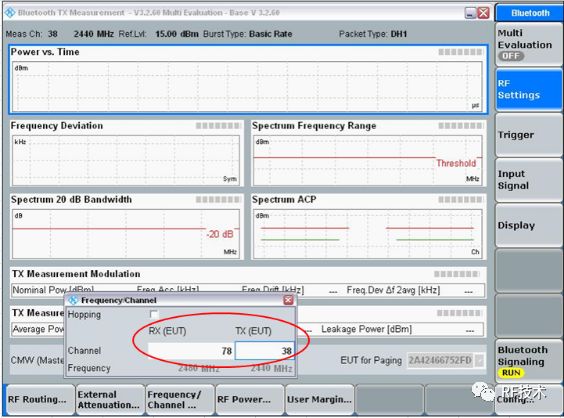

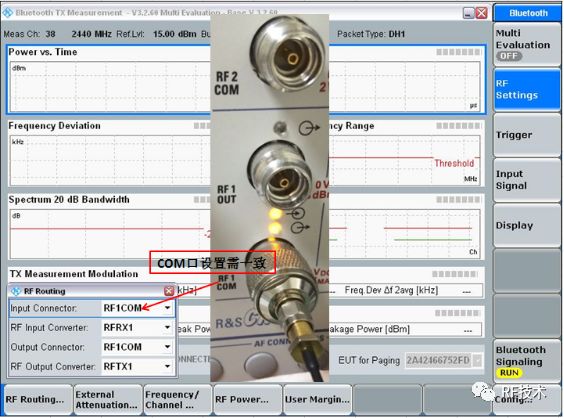

“RF Settings”进入进行参数设置：

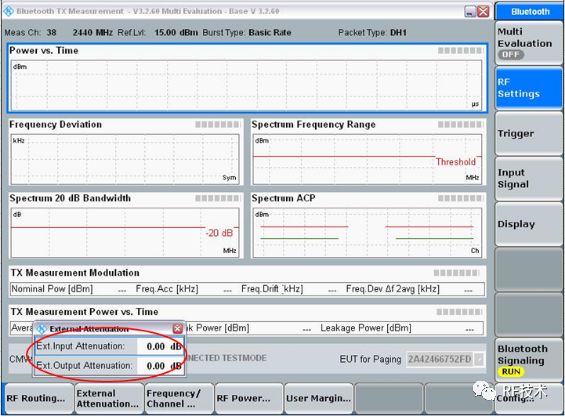

注：使用铜管统一进行补偿0.5dB

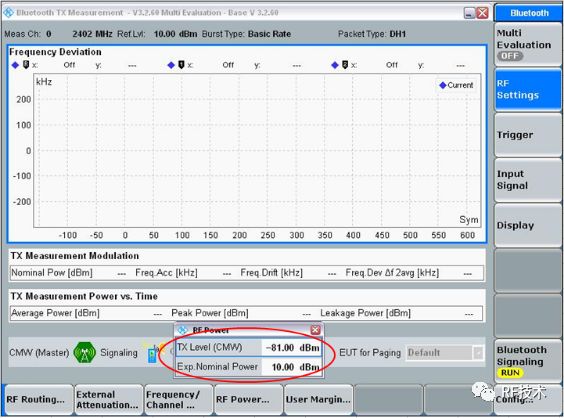

注：由于焊接等原因导致主板性能差，测试时无值显示可适当调节TX LEVEL、功率值

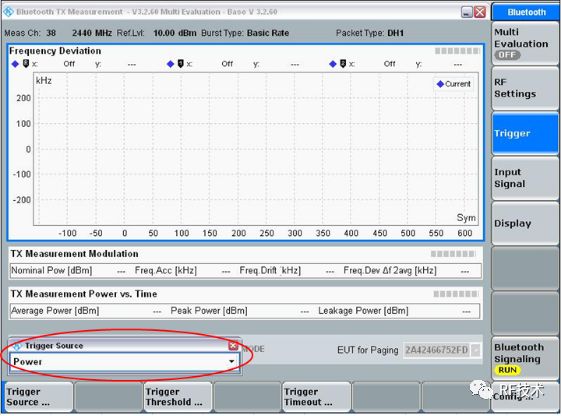

“Trigger Source”选择“Power”

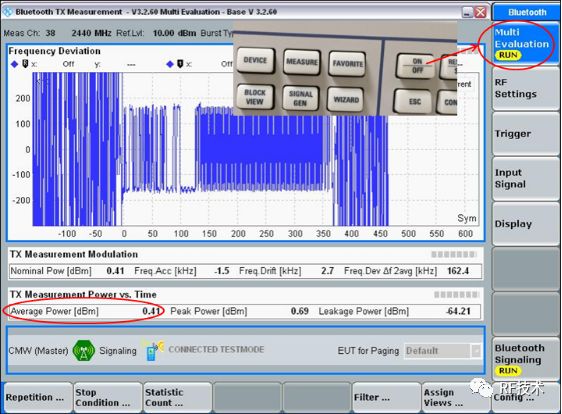

“Multi Evaluation”开启“OFF” “RUN”开始测试，功率如下：
注：与LTE测试一样，可从“Display”、“Assign Views”调出显示项
1.4灵敏度测试

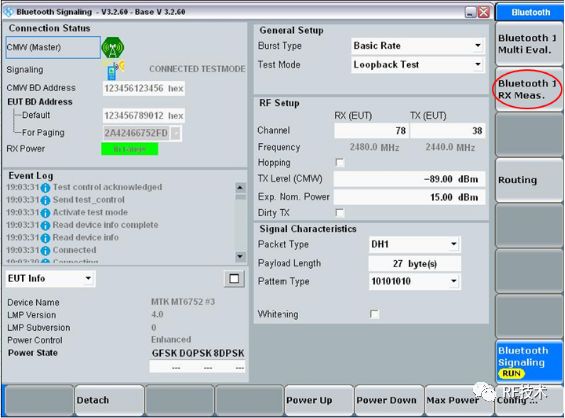

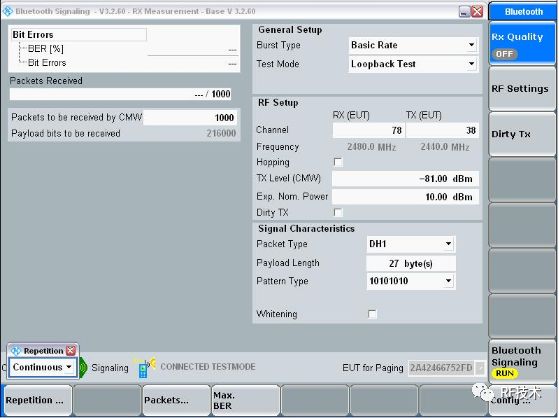

“Bluetooth”进入灵敏度测试界面

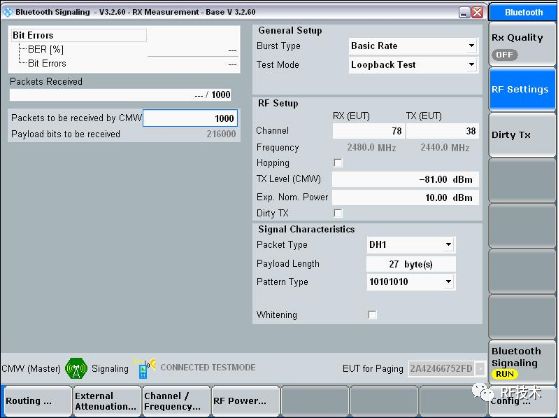

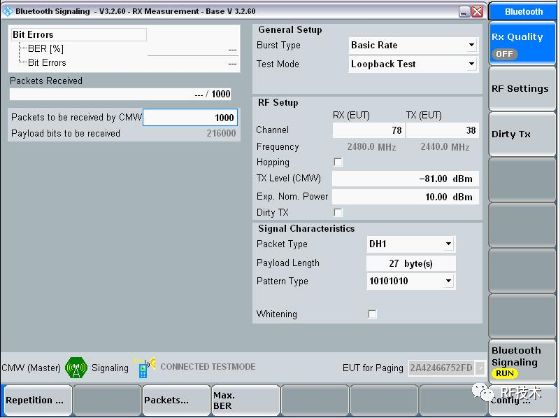

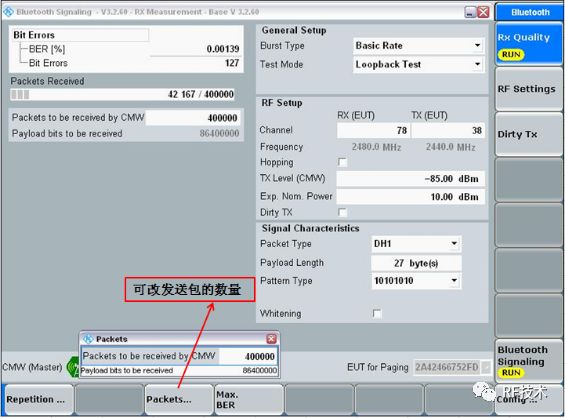

“RF Settings”进行参数设置

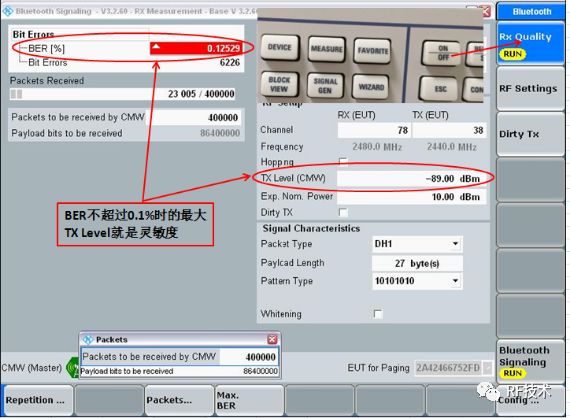

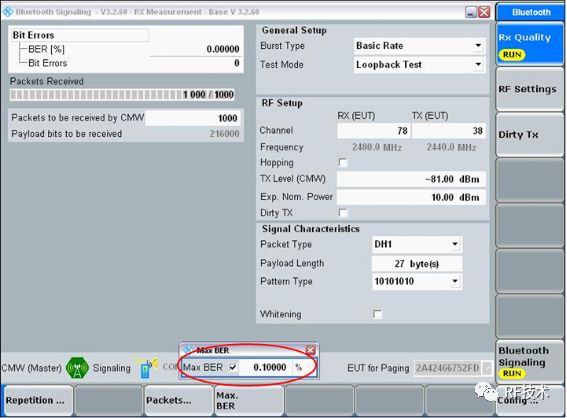

“Rx Quality”开启“OFF” “RUN”
2、 WIFI传导测试
2.1手机焊线方式、仪器连接方式，与BT测试相同
2.2手机设置：设置中“WLAN”无需开启

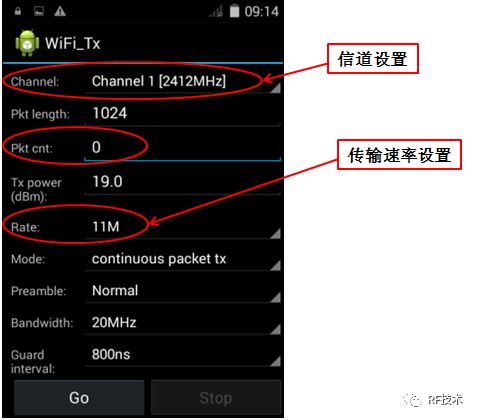

*#*#3646633#*#*进入EngineerMode WIFI TX
先进行11B协议，对应仪器“802.11b（DSSS）”
2.3仪器设置

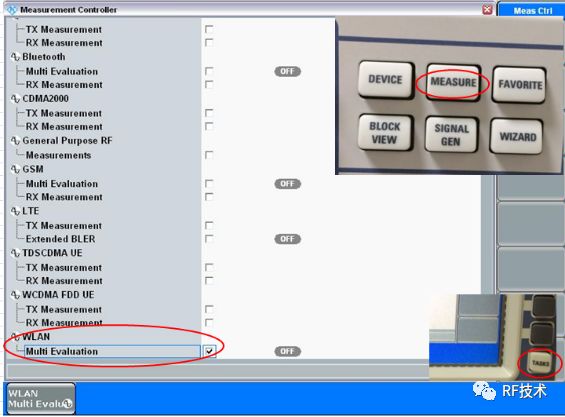

“MEASURE” “WLAN Multi Evaluation”勾选：

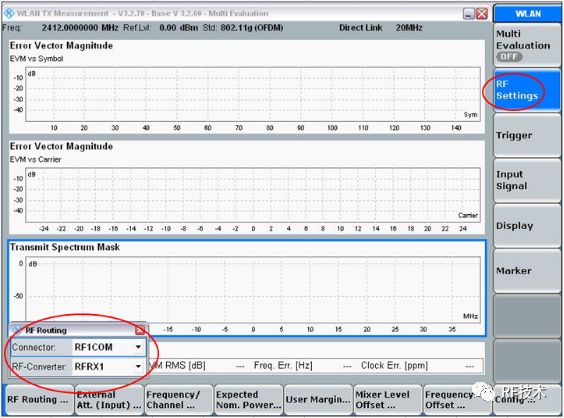

“RF Setting”进行参数设置：

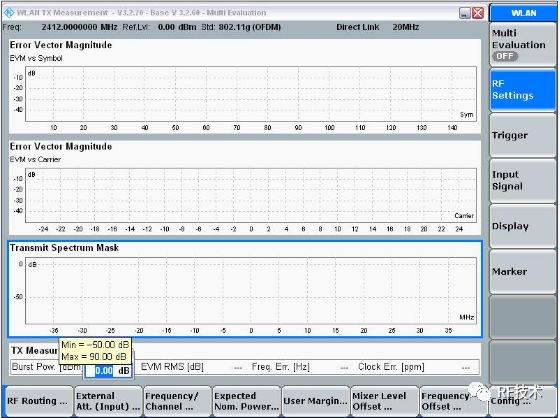

注：使用铜管统一进行补偿0.5dB
注：由于焊接等原因导致主板性能差，测试时无值显示可适当调节功率值

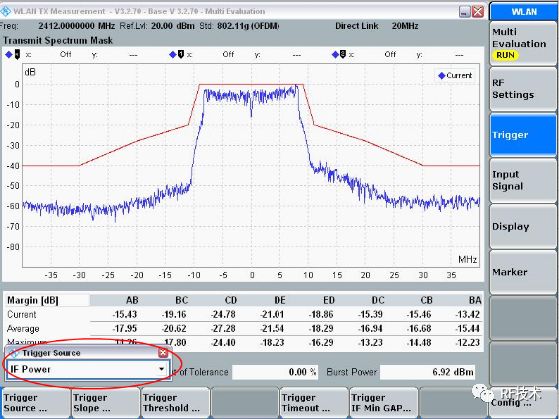

“Trigger Source”选择“IF Power”：
先进行11B协议测试

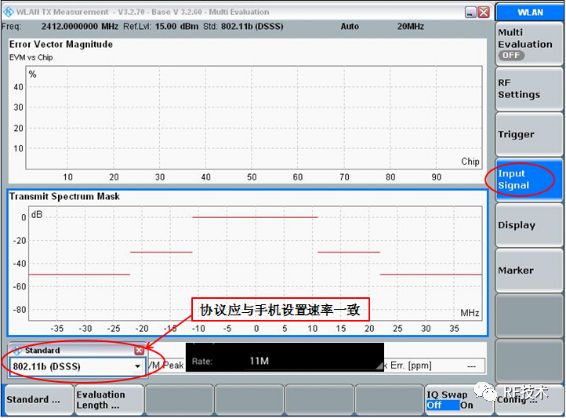

“Input Signal” “Standard”选择“802.11b（DSSS）”，对应手机“11M”：

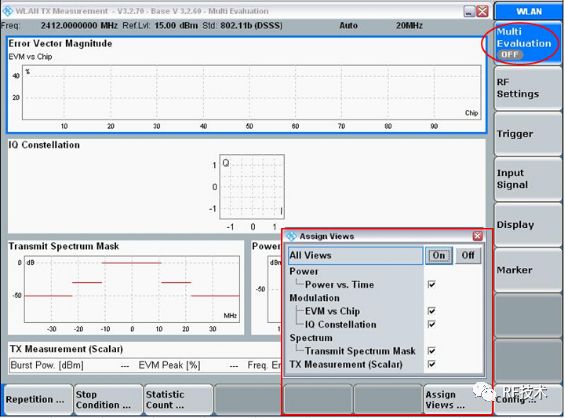

通过“Assign Views”将需要的测试项打开：

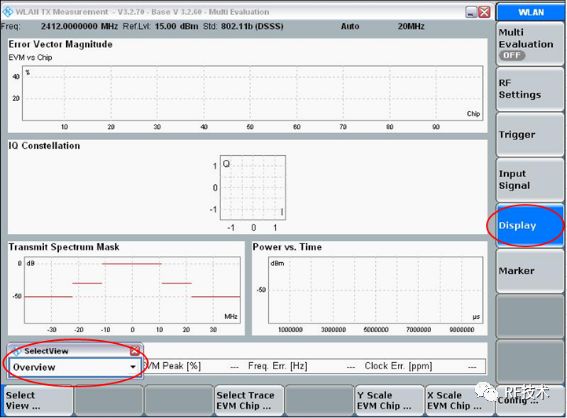

“Display” Selectview选择“Overview”测试结果显示在同一界面内：

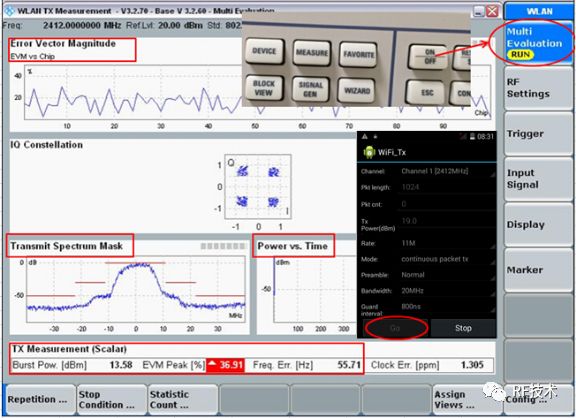

“Multi Evaluation”开启，手机点“go”，显示结果：

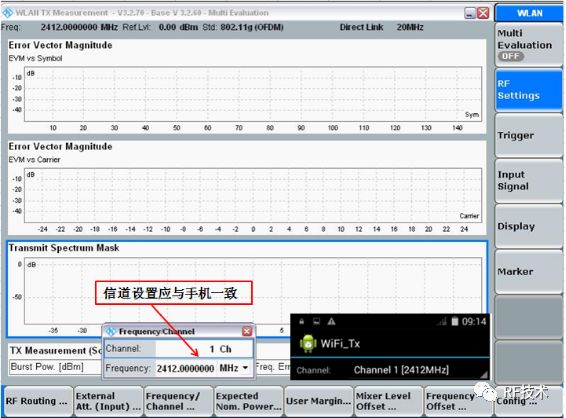

切换信道测试:

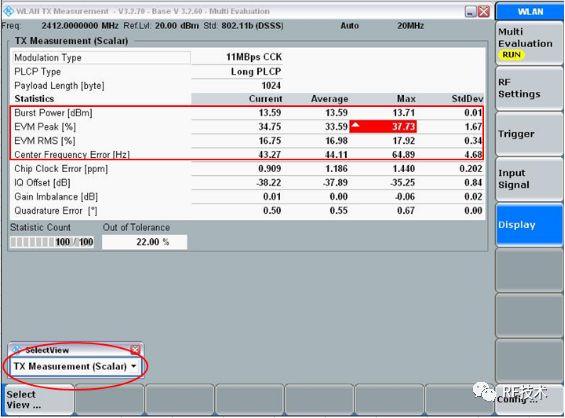

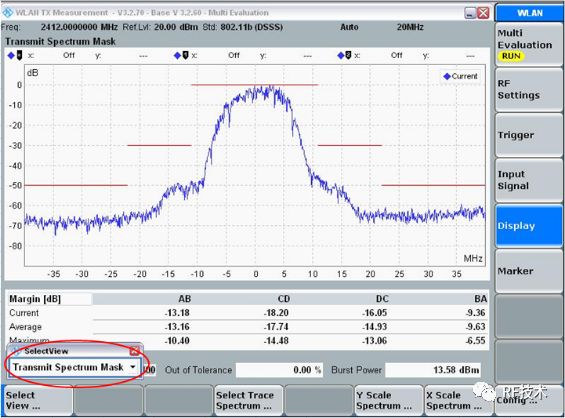

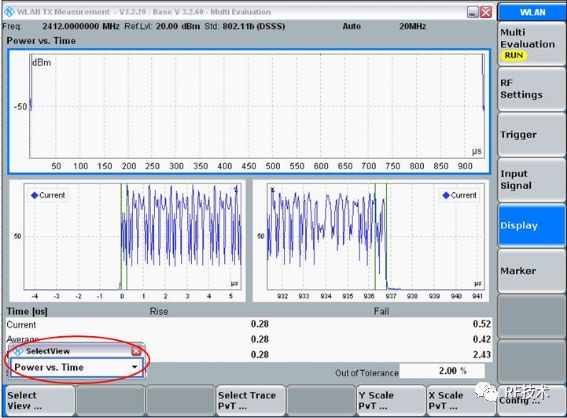

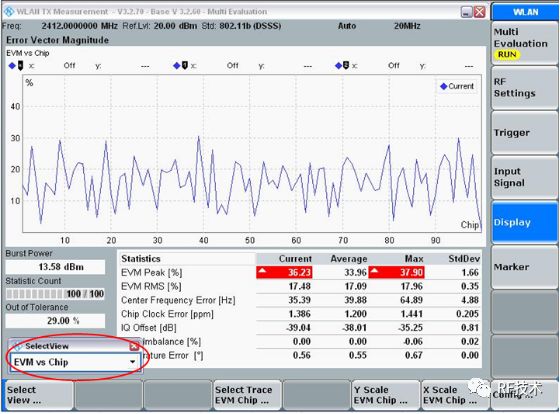

通过“Display” “SelectView”可进行单项测试：

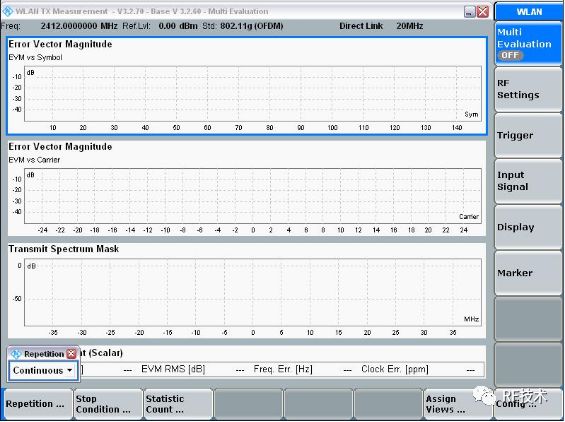

进行11G协议测试

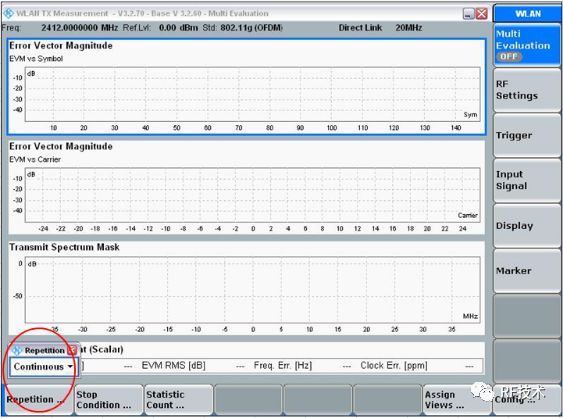

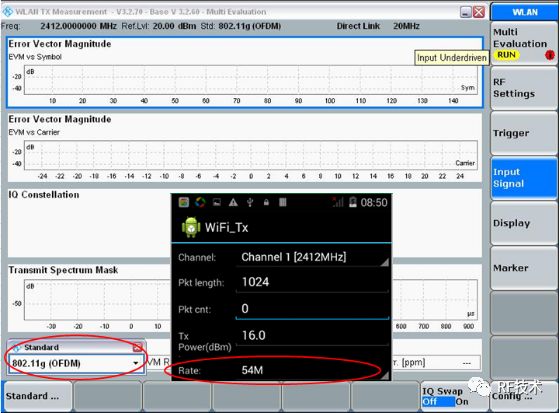

“Input Signal” “Standard”选择“802.11g（OFDM）”，对应手机“54M”：

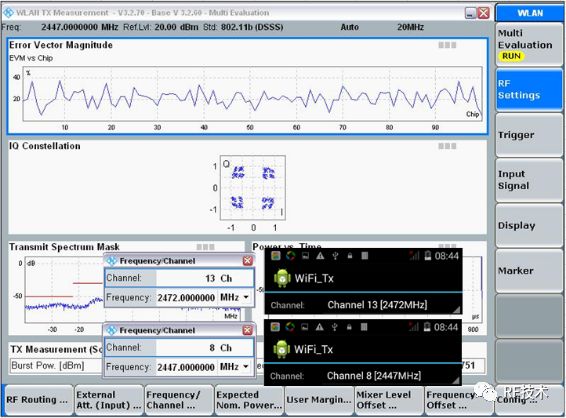

切换仪器、手机信道再进行Channel 8[2447MHz]、Channel13[2472MHz]测试，
方法如802.11b（DSSS）
3、 GPS传导测试

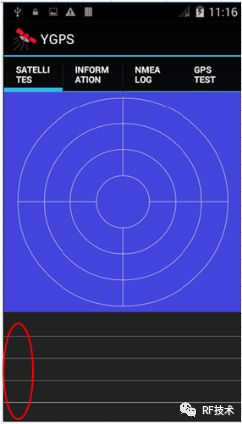

3.1手机设置：设置中开启GPS，*#*#3646633#*#*进入GPS测试界面，点击cold进行GPS测试
3.2仪器设置

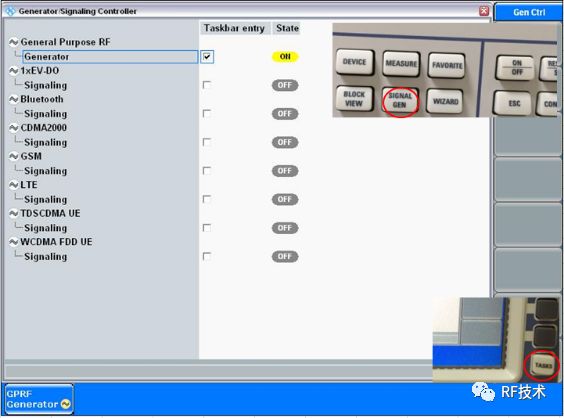

“SIGNAL GEN”勾选“Generator”
“TASKS”进入设置界面：

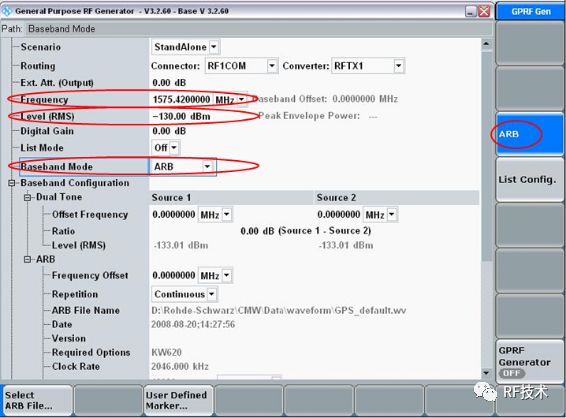

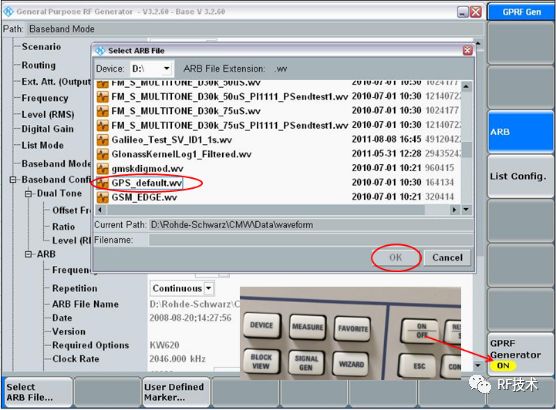

“Baseband Mode”选择路径， “GPS_default” OK “GPRF Generator”打开

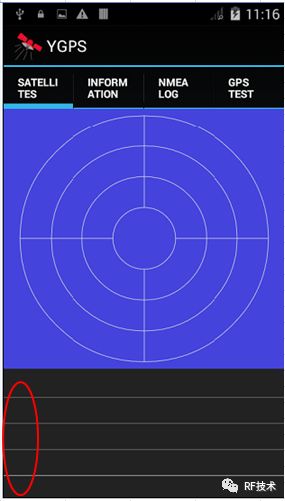

记录手机CN值，目前只能测试一颗星
