在某摄像头产品的静电测试中,接触放电±6kV和空气放电±8Kv失败。
实验现象如下:
(1)接触放电测试A点,摄像头会立刻重新启动;
(2)空气放电测试B点,图像会卡死,大约过二十秒会恢复到正常状态。
(1)接触放电测试点 A,摄像头立即重启
从测试现像来看,摄像头整个系统重新启动,怀疑是底板的DSP被MCU复位,为了验证是否是这个问题,使用近场干扰仪,在MCU-RST信号线上近场干扰,问题复现,和静电枪测试现像一致。而且复位信号本是容易受静电干扰的敏感信号,基本确定敏感信号。
(2)空气放电测试B点,图像会卡死,大约过二十秒会恢复到正常状态

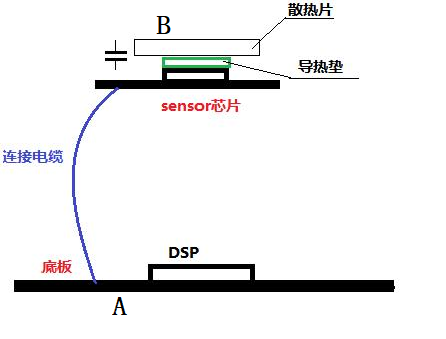

从测试现像及测试位置来看B点更靠近前端sensor板。图像卡死,说明前端sensor板挂死,而后恢复到正常状态,说明sensor重新恢复,二十秒是一种恢复机制设定。摄像头采用分板设计,架构示意如图所示,B点为空气放电,而sensor与结构不搭接,推断为空间干扰,而散热片比较大相当于接受干扰的天线。而且散热片与sensor通过分布电容耦合干扰。去除散热器后,静电枪测试无图像卡死现像。
(1)接触放电测试A点,摄像头会立刻重新启动
复位信号受到干扰一般有三种解决方案:
a. 提高复位信号的电平;
b. 增加滤波措施;
c. 软件上设置复位信号检测时间。
此处选择第二种方案,在复位线上靠近DSP管脚串联100欧姆电阻及并联1nF电容,最终测试A点未出现重启现像。
(2)去除散热片,因为散热需要不能去除。因此从减少分布电容着手:
a. 增加导热垫厚度,变相的增大散热片与sensor芯片之间的距离,从而减少分布电容;

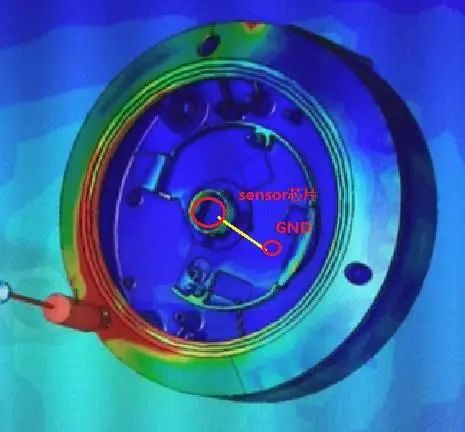

b. 因为导热垫规格限制,我们同时改变散垫片的形状。此处借助仿真来进行仿真量化。如下图所示,选择sensor芯片与PCB的GND之间两个电压观察点,原始散电场测试后会产生1.6V的压差,通过增加导热垫及散热器形状将电压降至0.6V对芯片影响不大,通过测试。

最终修改方案:
(1)增厚导热垫厚度至3mm;

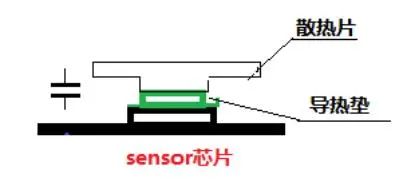

(2)改变散热器形状,如下图所示,减少对芯片的分布电容。

复位和重启现像是静电测试中最常见的现像,而复位信号属于敏感信号,在设计中一定要注意远离放电点,并预留滤波器件。芯片上加散热器会增加芯片的空间散电场的耦合干扰,可以从散热器与芯片的间距及形状来控制之间,而静电仿真可以量化干扰场的大小及表面电流路径。
