一文读懂什么是电源瞬态响应？

一、瞬态响应现象

二、什么叫瞬态响应？

图1：负载电流从1 mA 跳变到 500 mA 时，输出电压的变化

图2：负载电流突然变化，造成电源电压出现瞬态响应

三、瞬态响应是电源在负载的巨大变化中恢复正常的速度

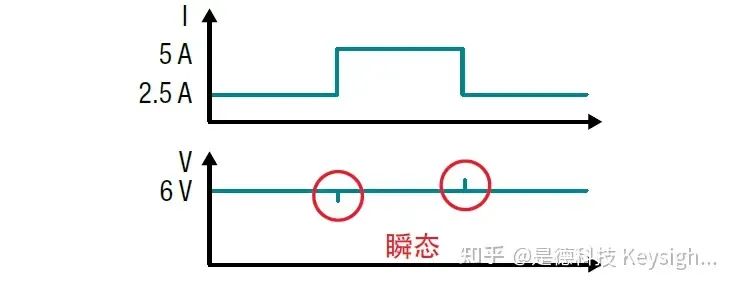

图 3：上方显示的是电流从50%升至100%、然后又返回50%所发生的电流曲线变化。响应电压如下方所示，其中包括小的瞬态变化。

图 4：图中的输出电压显示了较小的电压瞬态变化。

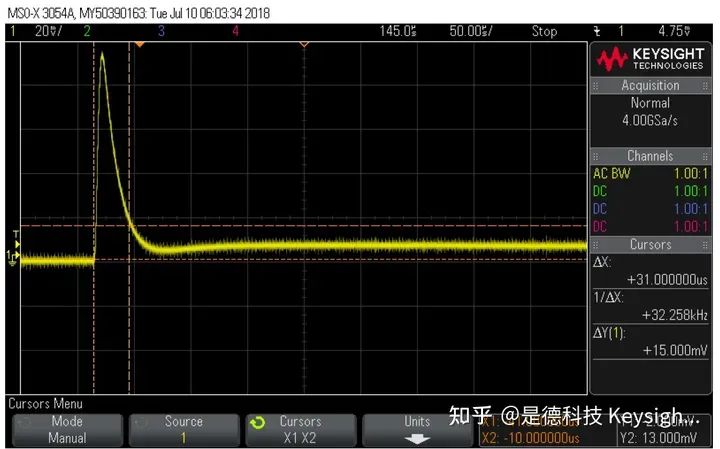

图 5a：在电源E36312A的通道1上进行瞬态测量。在电流从满负载减至一半以后，电压在30us内恢复至15mV，反之亦然。

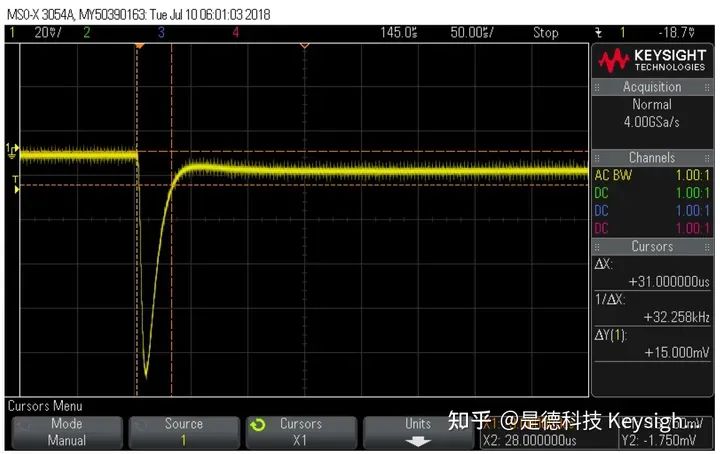

图 5b：峰值电压通常与负载特性密切相关，因此不会被表征。切记，要用较短的电线并且双绞，以便实现更快的瞬态响应。

四、在表征电源的瞬态响应， 我们通常会考虑 3 点：

1. 负载的幅度变化，例如，负载从全负载的50%，跳变到100%负载。对于最大10 A输出电流的电源，就是负载的电流从5A跳变到了10A。

2. 电源从开始变化开始，恢复到负载改变前设定电压的一定范围之内。需要注意的是，由于负载的改变和电源的负载效应双重影响，电源电压不可能回到负载改变前的值。这样，我们就会规范一个范围，例如恢复到负载改变前电压的±20mV之内，或±0.1%之内。

3. 瞬态响应时间就是电压恢复指定电源范围内需要的时间值。

五、不同的电源就有不同的瞬态响应时间

1. 当负载从60%跳变到100%，或者从100%跳变到60%时

2. 电压恢复到设定值的±75mV

3. 瞬态响应时间：<100μs
