拆解5年前买的迷你温湿度计，这个红色海绵打破了我的认知

EE小新

9小时前浏览1

关注

大家好，我是EE小新。

这是我5年前买的温湿度计，从墙上掉下来了，数字显示没有了，屏幕碎了一脚，老婆说坏了就扔了吧，我想想不如拆解一下看看里面怎么工作的。

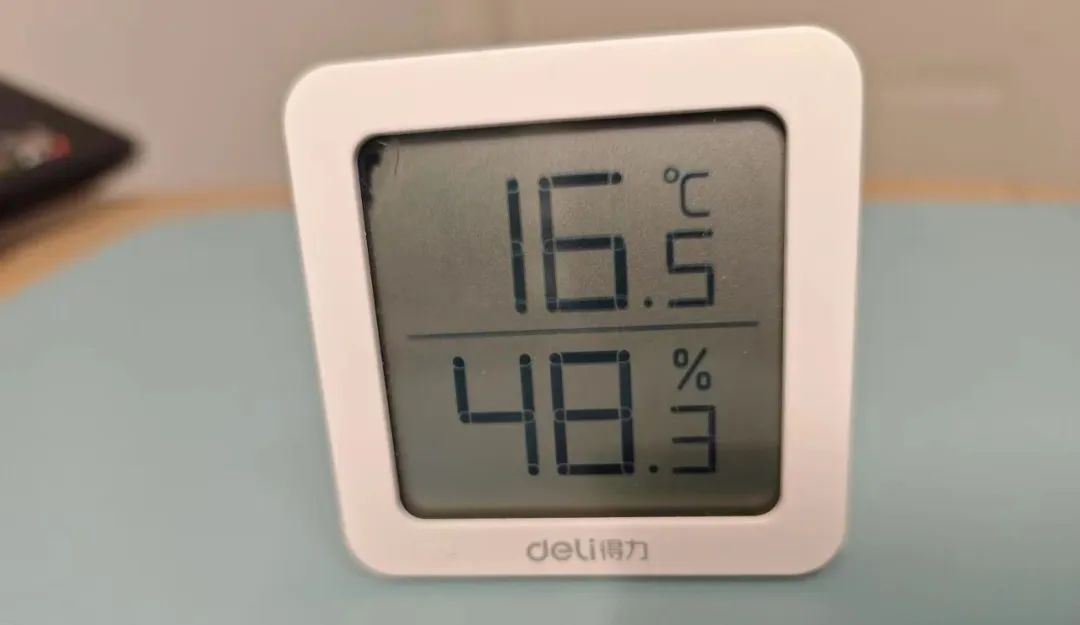

这是正常显示的样子，上面显示温度，下面显示湿度，买的时候是20块钱。

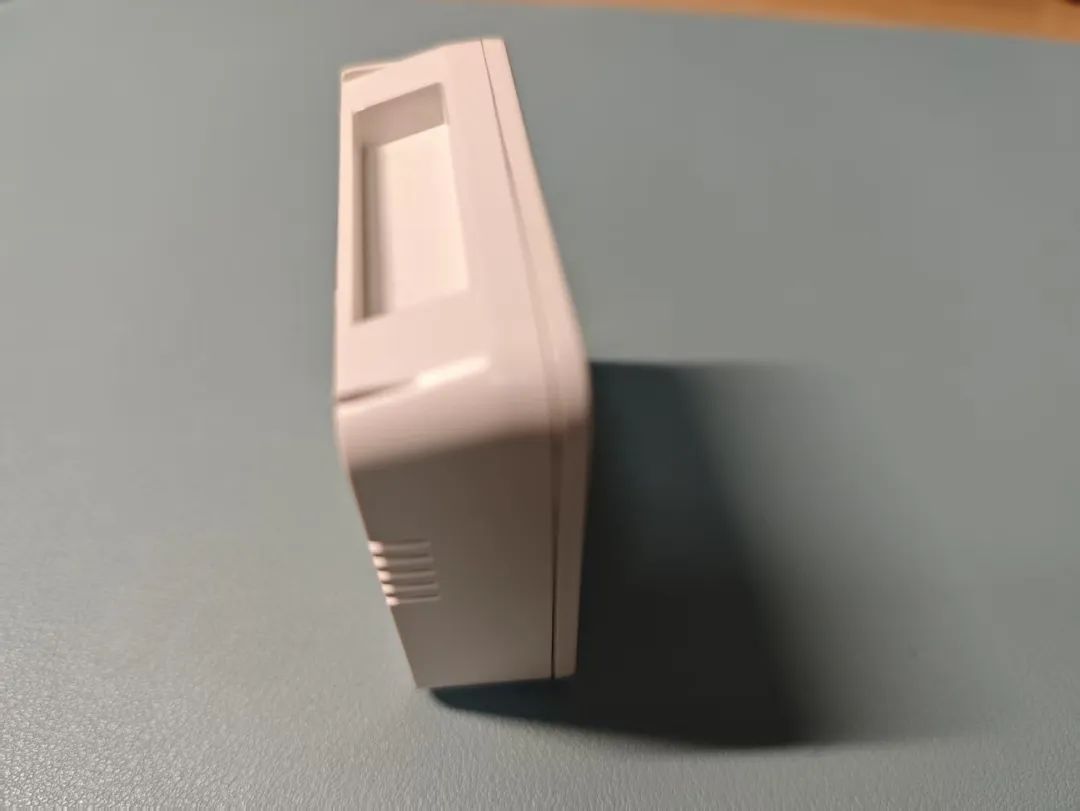

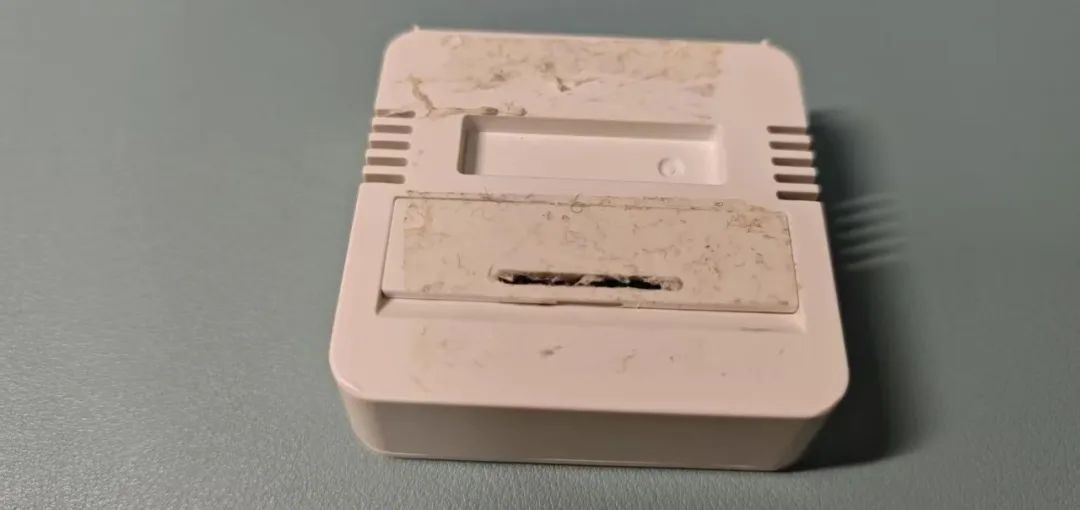

这是背面用双面胶固定到墙上的，但是吸力肯定不行了。

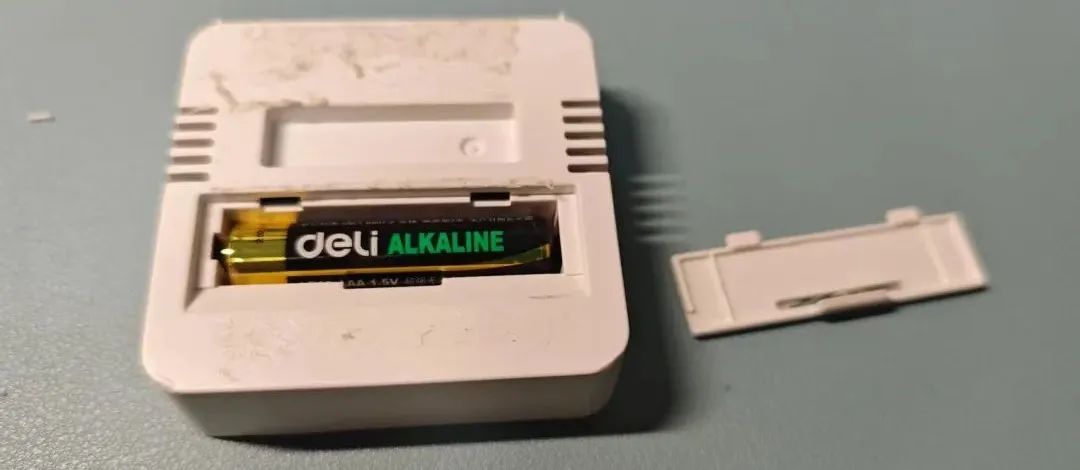

拆开电池后盖，取下电池。

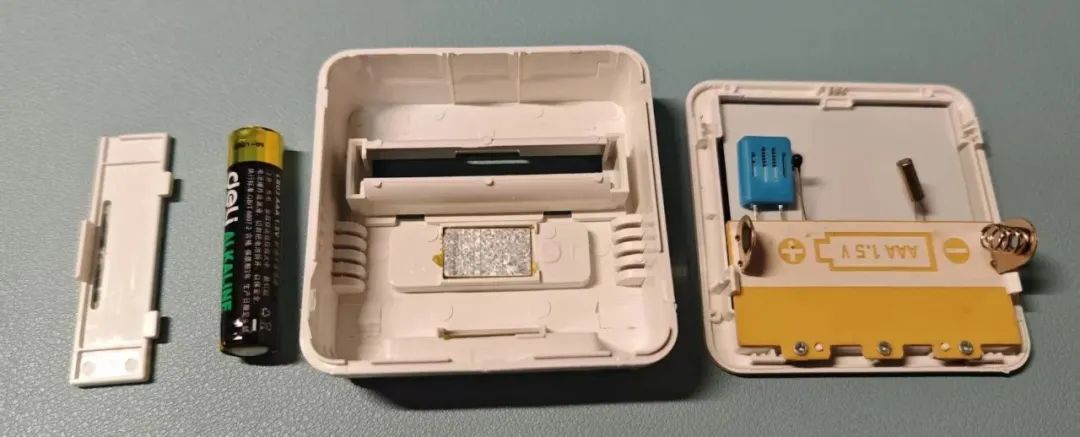

手上没有撬棍，用螺丝刀直接撬开上下盖边缘缝隙，上下盖分离。

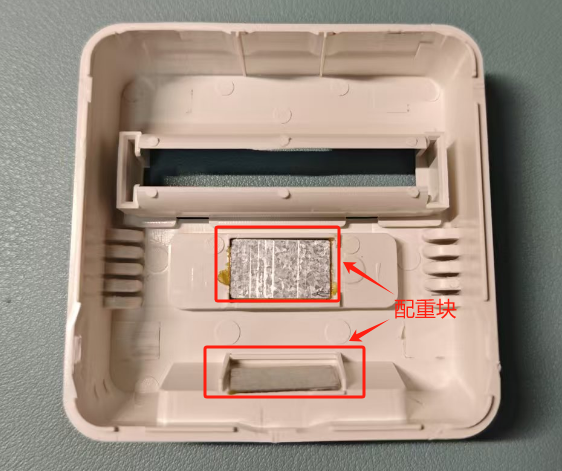

后盖只有2个配重贴片，显示屏和PCB板都在上盖。

可以看到是一块单面板，晶振、温度传感器和湿度传感器都是选取的DIP封装的，可以远离PCB板上面的发热器件，更准确的检测环境温湿度，再或者就是成本更低。

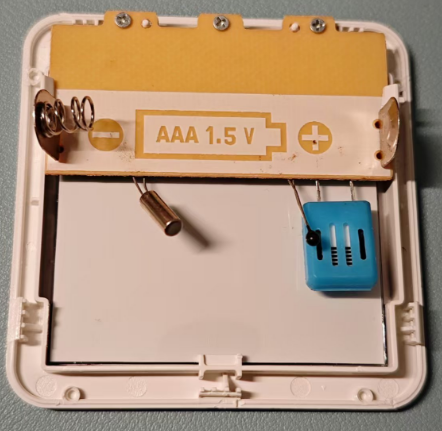

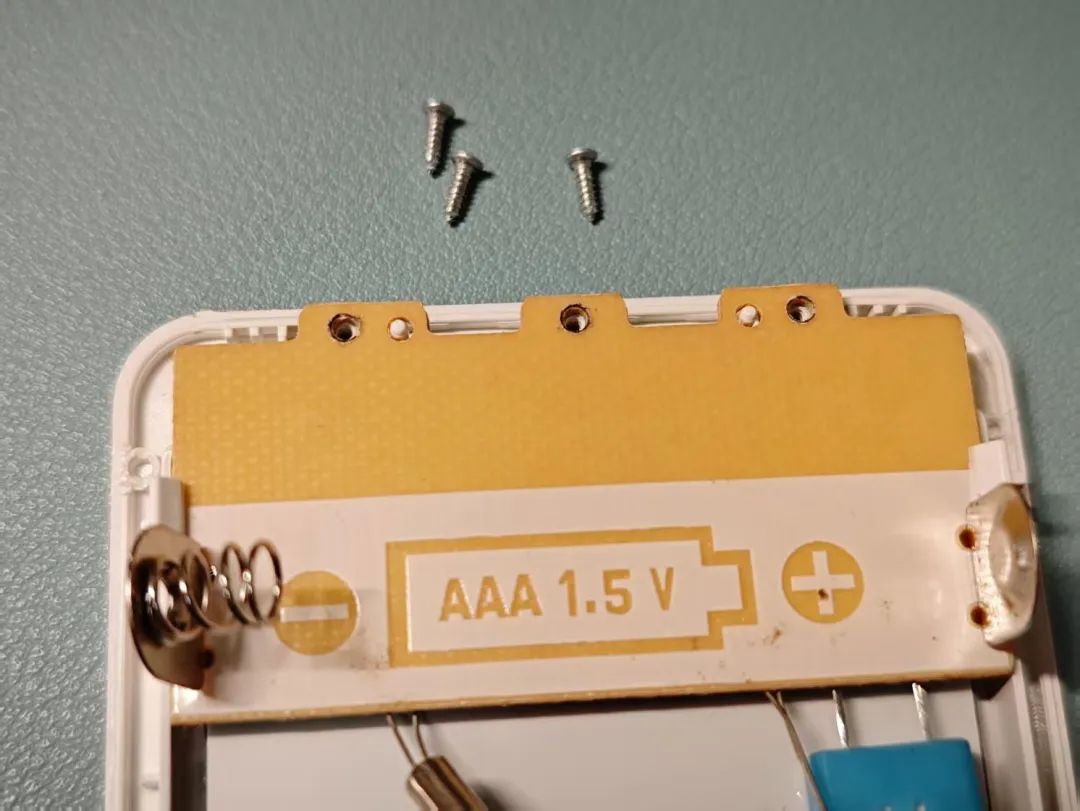

拆下固定PCB板的3颗螺丝，可以取下单板。

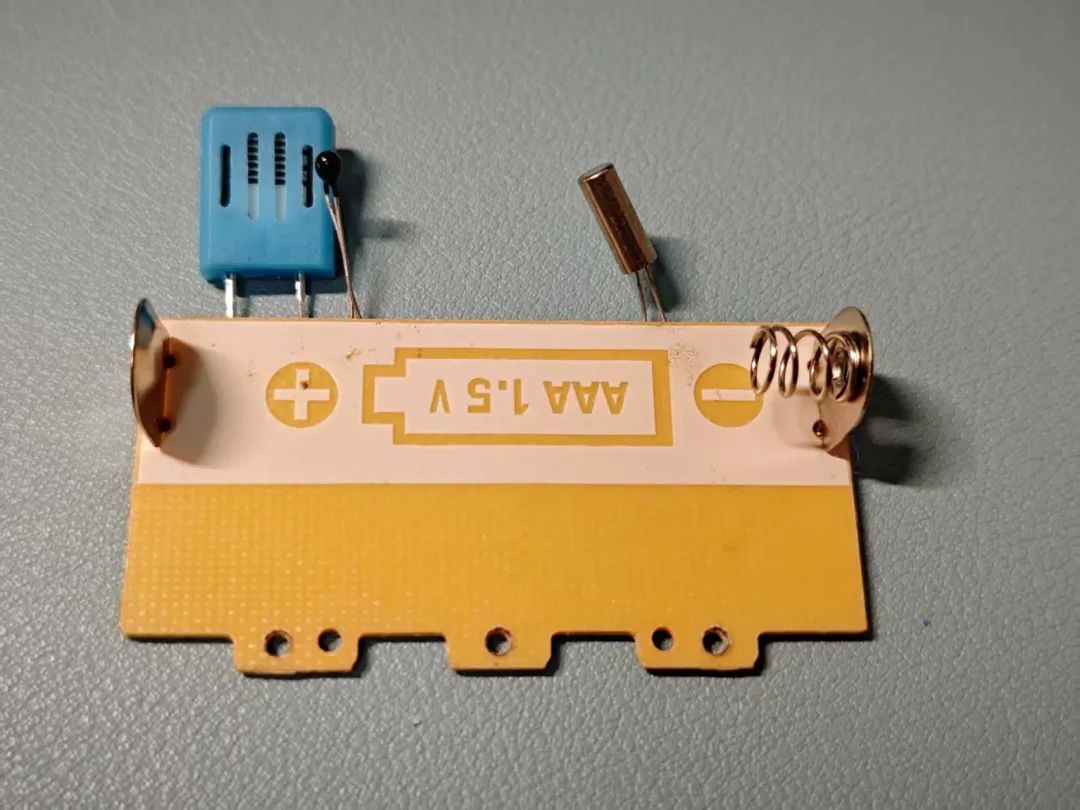

这是PCB正面。

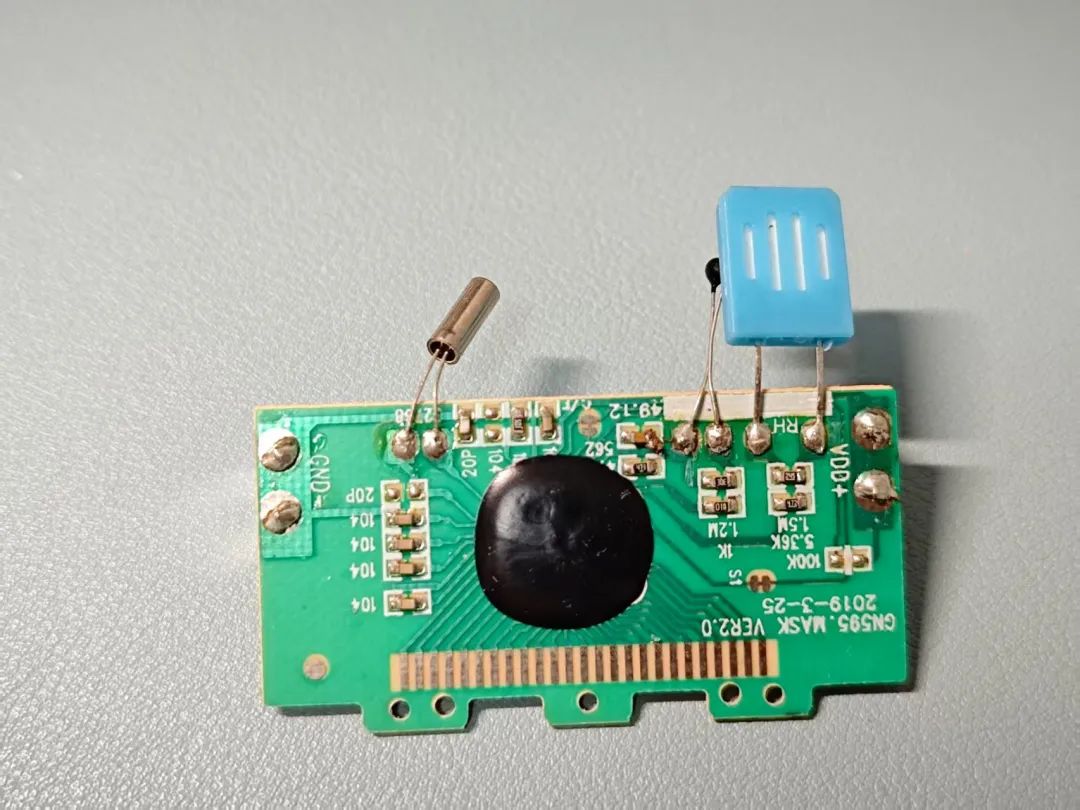

这是PCB板反面，元器件都在这一面，最主要的单片机看不到型号，用黑色COB邦定胶覆盖了，感兴趣的可以去掉这个胶，看看庐山真面目。

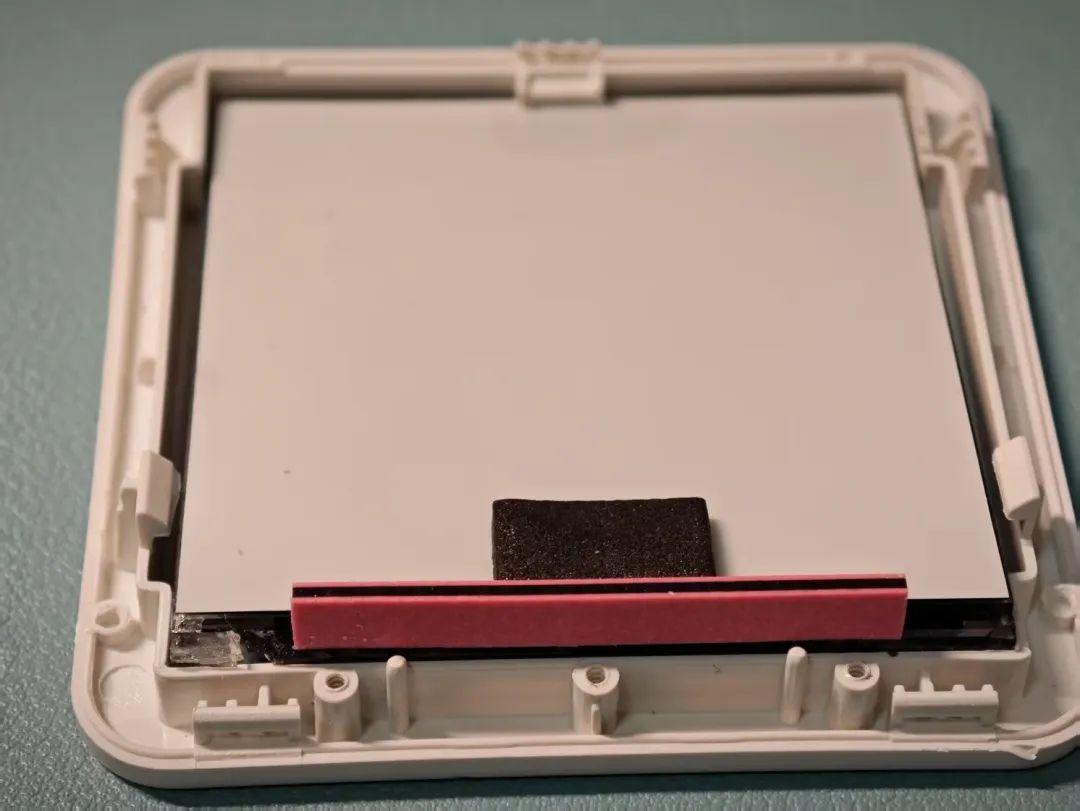

这是段码显示屏，很常见，但是不知道红色的海绵学名是什么，和背面类似金手指的焊盘接触，居然可以导电。

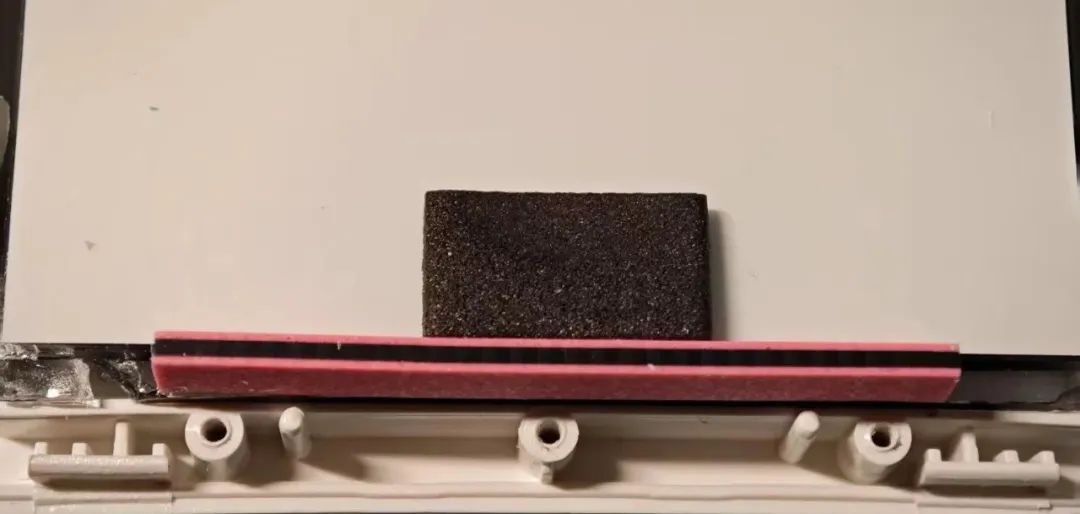

近距离看一下，上面有黑色和白色相间的条纹。

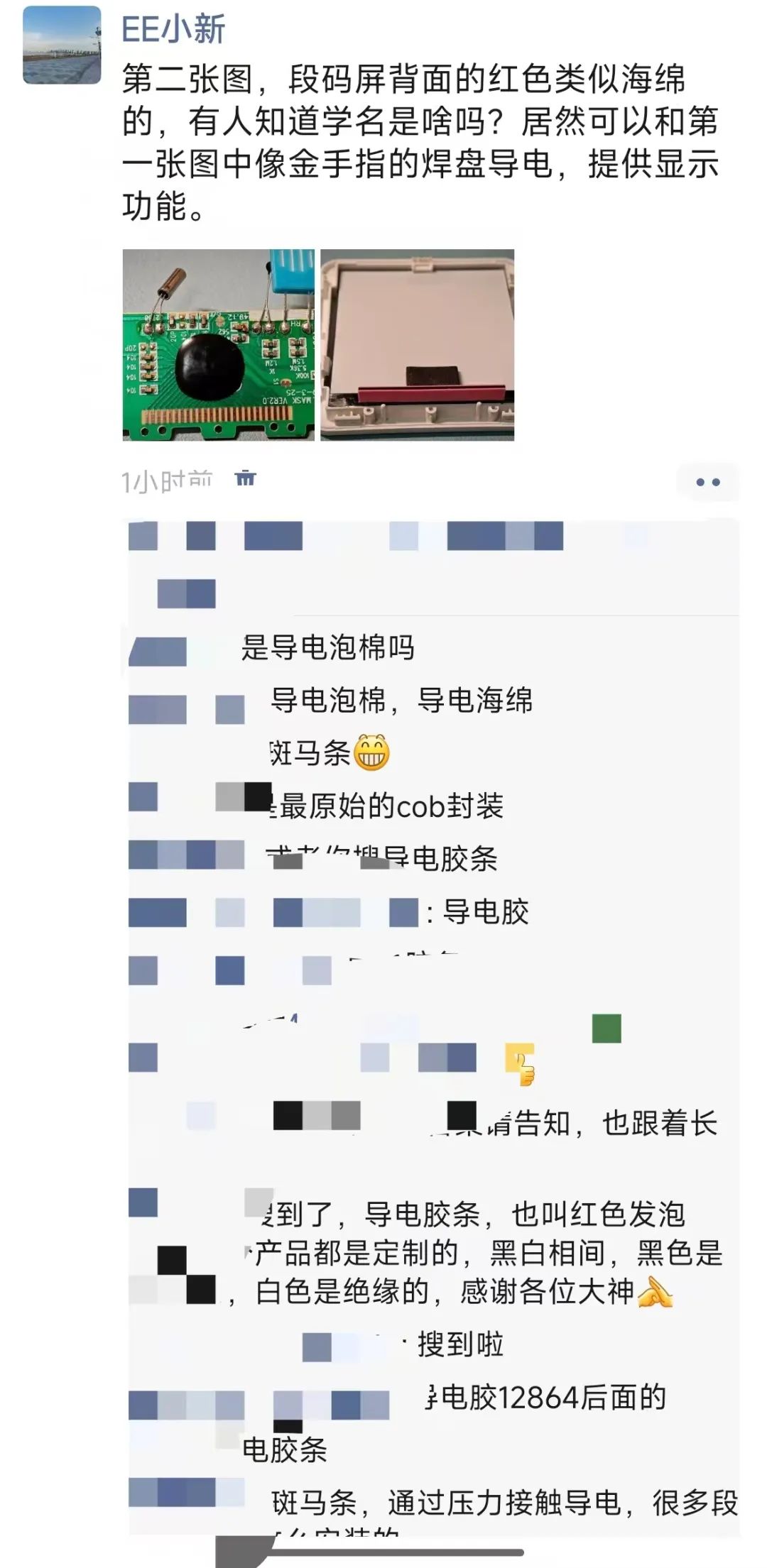

我请教了一下朋友圈的大佬，原来这个叫导电胶条、红色发泡条，黑白相间也叫斑马条，通过压力接触导电，广泛用于段码屏，做过消费类电子的同学可能知道。

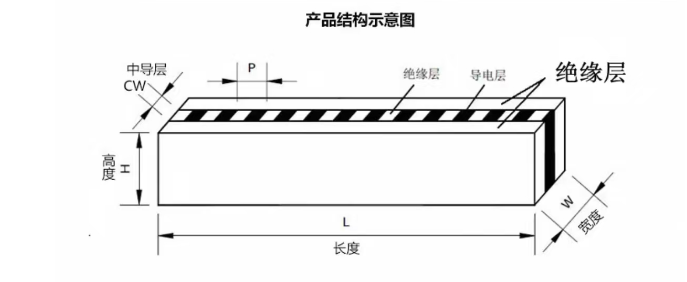

可以看一下示意图，如何导电一目了然：

我根据淘 宝价格粗略估算了一下成本，实际应该在10元以下：

电容：7颗，0.007*7=0.049

电阻：6颗   0.004*6=0.024

单片机：0.5

段码屏：3

晶振：0.1

温度传感器/NTC热敏电阻：0.2

湿度传感器/湿敏电阻：1

导电胶条: 0.8

电池正负极片：0.1

PCB板：0.5

塑料外壳：2

7号电池：0.8

上面是拆解全家福，装上后又可以正常使用了，可能掉下来后导电胶条没有压紧。这个不带底座，京东卖19.9利润空间还是很大的。

来源：EEDesign
