磁电偶极子滤波天线的设计

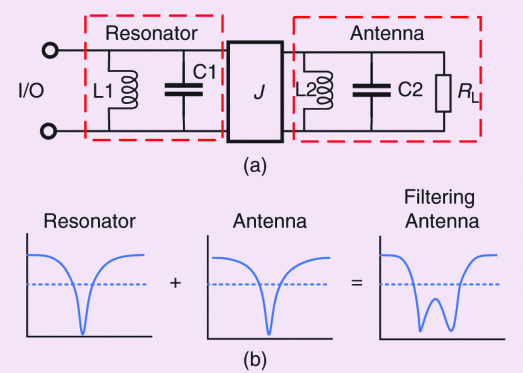

与将独立带通滤波器和天线相结合的传统级联方法相比，将滤波功能集成到天线中的滤波天线（filtenna）的协同设计有可能简化无线系统，减小尺寸和损耗。这使得 filtennas 成为一种很有前景的通信应用技术。

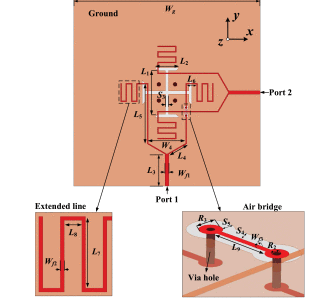

第二种类型通过修改馈线和电偶极子来实现过滤性能。如在电偶极子上插入槽并调整馈线长度以产生辐射零点，在电偶极子和馈线接地上蚀刻槽，使用带有 U 形短短线的分叉功率分配器和短线耦合电偶极子以实现频率选择性，在电偶极子上集成一个基于衬底集成波导（SIW）的内置滤波器，带有槽和缺口蚀刻/寄生条，并采用一个双端口环形馈电电路，在电偶极子周围有一个方形金属环进行吸收滤波。

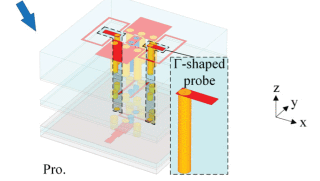

第三种类型通过修改所有主要结构组件（馈源、电偶极子和磁偶极子）来实现过滤辐射。在这种方法中，一个具有一对对称开口环的电偶极子、一个带有两个悬浮直条的磁偶极子和一个∏ 采用形状的馈电探头进行过滤。

问题和限制

这些 ME 偶极子 filtennas 成功地保持了 ME 偶极子的宽带、单向辐射和稳定特性，同时结合了有效的过滤功能。

但，它们有两个共同的限制。

1、都使用 Feed Line 来过滤响应。这种方法很便捷，因为馈线本质上是传输线，因此很容易像大多数 filtennas 一样基于传输线理论集成或构建滤波器。但是，它引入了额外的插入损耗和所需的滤波知识。

2、效率不超过 90%，这对于节能应用来说是不够的。提高系统效率是集成滤波器和天线的 filtenna 协同设计的主要动机。然而，ME 偶极子都利用其馈线来获得滤波性能，从而导致额外的插入损耗。这表明，如果移除过滤馈电管线，ME 偶极子 filtenna 有可能实现更高的效率。

参考文献

[1] C. X. Mao, Y. Zhang, X. Y. Zhang, P. Xiao, Y. Wang and S. Gao, "Filtering Antennas: Design Methods and Recent Developments," in IEEE Microwave Magazine, vol. 22, no. 11, pp. 52-63, Nov. 2021, doi: 10.1109/MMM.2021.3102199.

[2] X. Ruan and C. H. Chan, "A High-Efficiency Filtering Magnetoelectric Dipole Antenna Without Filtering Feed Line," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 12, pp. 8947-8957, Dec. 2024, doi: 10.1109/TAP.2024.3453417.

上述选项是片面的，天线设计的需求很多，如有未涉及的感兴趣的方向可以在下方留言区讨论。

来源：微波工程仿真
