超表面波束控制的倾角的计算方法

9小时前浏览1



超表面是一种由亚波长单元构成的人工结构,可以对入射波进行任意调制。这些单元通常具有不同的形状、尺寸和排列方式,从而实现对电磁波相位、幅度、极化和传播方向的灵活调控。其对波束控制的计算可以用Snell定律来解释。

目录




  • 倾角计算
  • 超表面在波传播控制中的应用
  • 参考文献


*

As shown below👇

倾角计算

通过在辐射信号的路径中引入新的材料,可以实现波束的倾斜控制。

材料的折射率的变化可以改变信号的方向,其可以用Snell定律来解释。


用一个如下图所示的,加载超材料的端射天线的等效模型举例。




波束倾角的原理,通过假设一种通过连接保持在一个点源前的两种不同介质所组成的材料来解释。

长度为l/2、厚度为d的两种介质的有效折射率分别为η1和η2。

进入两种介质的波将经历相移,可以认为相当于一对具有相移β的天线,定义如下:




相移β与波束倾斜θ之间的关系可以定义为:




通过以上两个方程,波束倾斜角度可以定义为:




上式给出了波束倾斜对两种材料的折射率差的依赖关系,允许波束向不同的方向引导。该方法已被用于构建在整个衬底中具有不同的介电常数和磁导率的超材料透镜。




超表面在波传播控制中的应用

超表面在波传播控制中的应用包括:

极化转换,波束控制,相位控制。




与 3-D 复合材料相比,其低剖面、低成本和易于制造的特性使其更具吸引力。引起了从微波到太赫兹和光学范围的广泛关注,因为它在无线系统中有很好的应用,可以提高发射器和接收器之间通信的稳健性和效率,特别是对于通常是线性极化的现代超紧凑型电子系统。


极化失配可以通过偏振转换来缓解,以匹配直接路径的偏振。




通过波束控制,最大功率方向可被重定向到接收器。反射超表面的反射波束可以通过相位匹配与直接路径相建设性地结合。




添加相位偏移,可能有助于集成到多功能可重构超表面。此功能支持反射波的相位操纵,以便在使用多个超表面来抵消或增强局部场时可以创建空间热点/冷点。




开发具有同步极化、光束控制和相位偏移的超表面可以在无线通信系统中找到许多应用。



参考文献





[1] A. Bansal, C. J. Panagamuwa, and W. G. Whittow, “State-of-the-art Millimeter-Wave Beam-Steering Antennas for Beyond 5G and 6G Networks - A Comprehensive Review (Supplementary Information),” IEEE Antennas and Propagation Magazine, 2024.

[2] X. Yang, E. Wen, D. Bharadia and D. F. Sievenpiper, "Multifunctional Metasurface: Simultaneous Beam Steering, Polarization Conversion, and Phase Offset," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 5, pp. 4589-4593, May 2024, doi: 10.1109/TAP.2024.3371697.


来源:微波工程仿真
ACT复合材料光学电子ANSA通信材料控制META
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-16
最近编辑:9小时前
周末--电磁仿真
博士 微波电磁波
获赞 28粉丝 55文章 433课程 0
点赞
收藏
作者推荐

微带天线的基础设计--小型化和性能之间的权衡问题

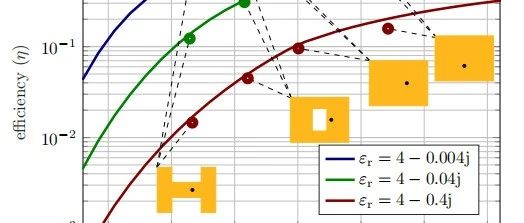

贴片天线已被广泛使用了几十年。现如今可以使用商业电磁软件进行精确建模,如HFSS、FEKO或CST。利用这些仿真工具,能够准确的确定性能参数,包括辐射效率、增益和带宽。辐射效率和增益是评估天线损耗的关键性能指标。然而,如何权衡小型化和性能之间的关系是仍旧是一直以来备受关注的重点。目录 微带贴片天线性能的建模 性能边界 参考文献 MPAAs shown below👇微带贴片天线性能的建模微带贴片天线的几何形状如下图所示,其中辐射贴片区域Ω位于自由空间与xoy面无限大的介质基板之间的界面上。基板的相对介电常数εr,厚度h,地板为一个无线大的PEC平面。Ω以矩形为例, 其辐射效率和增益可以表示如下, 耗散功率Pd可以由三种不同的损耗分析, 其中,贴片上的欧姆损耗由PΩ给出,介电损耗和表面波引起的衬底损耗由Pε给出。在实际制造中,介电衬底尺寸是有限的,还会导致边缘表面波衍射的辐射。对于一个给定的微带贴片天线的几何形状和馈电,总耗散功率(Pd)可以从输入的电压和电流中确定。但是为了研究电流优化问题,所有的辐射贴片电流都需要与耗散功率建立关联。因此,使用矩量法,利用格林函数建立了如下表达式, J(r)为电流密度。那么关联区域电压和电流的阻抗矩阵可以表达为,ZI=V电阻矩阵和电抗矩阵用阻抗矩阵表示为 辐射效率和增益所需的耗散功率可以从贴片电流和电阻矩阵计算, 将电流与任意方向的远场联系起来(θ,ϕ)为, 一个方向上的辐射强度(θ,ϕ)可以用于计算增益,表示如下, 性能边界辐射效率和增益的上限下图显示了计算的具有εr = 4和损耗切线tan δ∈{0.001,0.01,0.1}的PEC微带贴片天线的辐射效率上界。区域Ω的尺寸为ℓy=0.77ℓx,衬底厚度为h=0.05ℓx,除此之外,为区域内所有可能的几何形状提供了性能限制的评估。结果显示,当介电损耗切线减小或电的尺寸增大时,最大辐射效率增大。小型化可以通过增加基板的相对介电常数和/或不同的贴片的几何形状来实现。 但,较高的相对介电常数衬底比较低的介电常数衬底具有更大的辐射效率边界,更进一步的研究结果可以阅读下面的参考资料。 参考文献 [1] B. A. P. Nel, A. K. Skrivervik, and M. Gustafsson, “Radiation Efficiency and Gain Bounds for Microstrip Patch Antennas,” IEEE Transactions on Antennas and Propagation, pp. 1–1, 2024, doi: 10.1109/TAP.2024.3514318. 来源:微波工程仿真
