有效表面等离子体极化激元 (ESPP)

1年前浏览1000

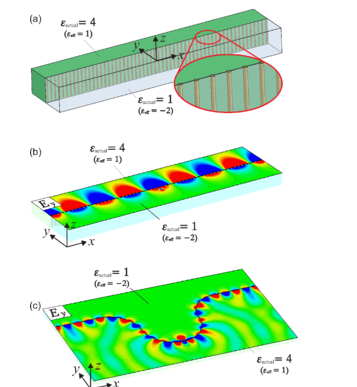

等离激元现象表现在光-物质相互作用中,这些材料涉及介电常数函数的实部在工作波长下达到负值的材料。然而,这种材料通常存在耗散损耗,从而限制了基于等离激元的光学器件的性能。有研究利用了一种替代方法,证明平行板波导或矩形波导 (RWG) 中的结构色散可以调节正、零和负值的有效介电常数。这种可调性是通过调整结构几何形状、内部材料和工作频率来实现的,从而能够激发 ESPP。

目录




  • ESPP 的特性阻抗提取
  • 有效表面等离子体极化激元 (ESPP)
  • 参考资料








*

As shown below👇

*ESPP 的特性阻抗提取

阻抗匹配是显著影响传输线 (TL) 系统整体性能的关键因素。

接口处的阻抗失配会导致信号反射,从而降低信号传输效率。在 SSPP 与平面波导 (PWG) 级联的系统中,SSPP 波导的阻抗随频率而变化。这种与频率相关的行为将阻抗匹配限制为单个频率,限制了宽带传输效率。相比之下,RWG 自然表现出类似于 ESPP 波导的频率相关特性阻抗。

当 ESPP 波导与 RWG 级联时,这种相似性有助于实现有效的宽带阻抗匹配,从而显著提高通带性能。

然而,由于 ESPP 结构内固有的不连续性和局部耦合效应,利用 ESPP 的特性阻抗来优化阻抗匹配带来了重大挑战,这使得准确提取其特性阻抗变得复杂。

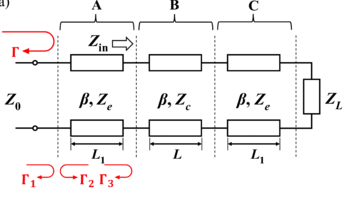

ESPP 和 TE 之间的动量匹配10模式下的 w.1对动量匹配影响很小,但在优化通带性能方面起着重要作用。虑一个无损等效 TL 网络,如图所示,




根据 TL 网络理论,整个网络输入端口处的反射系数 Γ 可以写成


进一步的可以简化为,


反射 Γ(ω) (Γ(ω) = Γ3(ω)) 可以进一步表征为

在相应频率下,相应的输入阻抗Zin可以表示如下






*有效表面等离子体极化激元 (ESPP)

表面等离激元极化激元 (SPP) 因其能够在亚波长尺度上限制和增强电磁 (EM) 场而引起了人们对光学的极大兴趣.

这些电磁波在 epsilon 负极和 epsilon 正极材料之间的界面处传播,从而在高性能传感器中实现多种应用。

金和银等贵金属传统上被用作可见光和近红外频率范围内的等离子体材料,因此具有负介电常数,这有利于 SPP 在金属-介电界面上的传播。然而,在太赫兹和微波频率范围内,金属表现为完美的电导体,使其不适合支持 SPP。


为了克服这一限制,引入了欺骗表面等离子体极化激元 (SSPP) 的概念。

SSPP 通过在金属表面上引入周期性结构来模拟较低频率下光带金属的等离子体特性。这些 SSPP 表现出关键的类似 SPP 的特性。

然而,现有的 SSPP 传输结构在设计上通常是开放式或半开放式的,这会导致不可避免的辐射损失。这些损耗会对基于 SSPP 的器件的性能产生不利影响,从而导致显著的插入损耗 (IL) 和效率降低。


有效表面等离子体极化激元 (ESPP) 的概念最近由 Engheta 等人提出。



证明平行板波导或矩形波导 (RWG) 中的结构色散可以调节正、零和负值的有效介电常数。这种可调性是通过调整结构几何形状、内部材料和工作频率来实现的,从而能够激发 ESPP。

然而,ESPPs 和 SSPPs 之间的结构构型和传播特性表现出根本差异。

在 RWG 中配置的传统 SSPP,通常依靠周期性光栅通过尺寸变化来实现色散调谐。

相比之下,ESPP 出现在包含金属丝结构的多层波导中。ESPP 的色散关系主要由不同波导层中的有效介电常数来调节。从模态特征的角度来看,传统的 SSPP 是波纹表面上的传播模式和腔体中的共振模式耦合产生的混合模式,而 ESPP 是由波导结构色散诱导的定位在两种有效介质之间界面上的纯表面模式。

这种独特的物理机制赋予了 ESPP 两个关键优势:增强的磁场约束能力和超低损耗传输特性。


参考文献





[1] H. Li et al., “Transition-free ultrawideband waveguide filter based on effective surface plasmon polaritons,” Phys. Rev. Appl., vol. 23, no. 3, p. 034061, Mar. 2025, doi: 10.1103/PhysRevApplied.23.034061.

[2] C. Della Giovampaola and N. Engheta, “Plasmonics without negative dielectrics,” Phys. Rev. B, vol. 93, no. 19, p. 195152, May 2016, doi: 10.1103/PhysRevB.93.195152.
