插件介绍

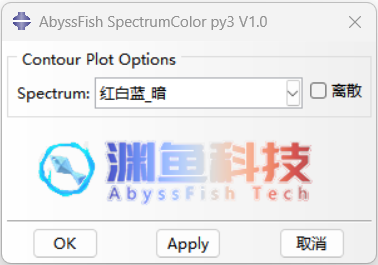

AbyssFish SpectrumColor插件可实现一键式修改ABAQUS可视化中的云图绘制颜色谱。

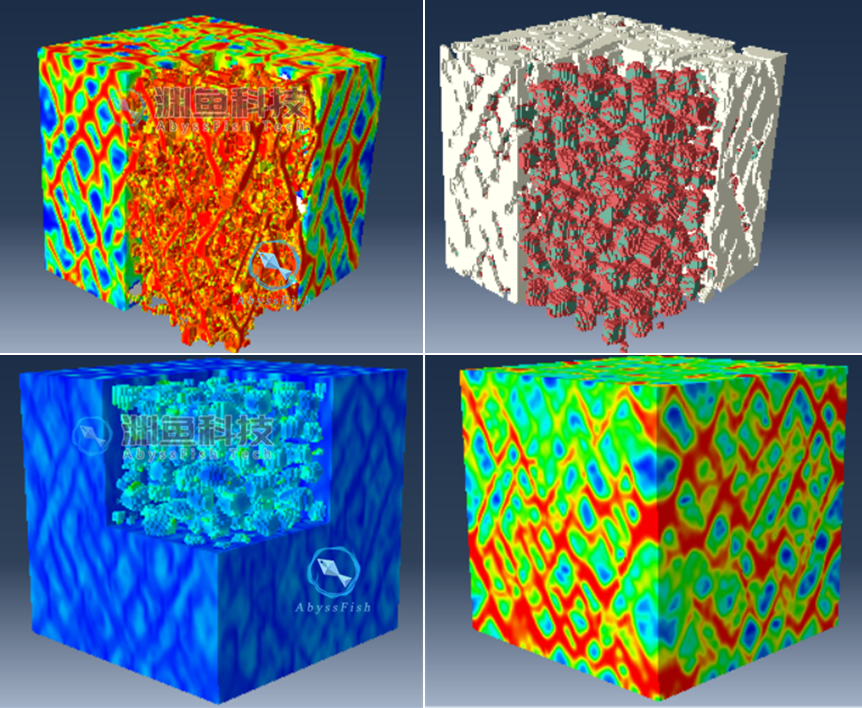

插件内置150余种不同颜色映射模式，可实现多种样式的云图绘图风格。

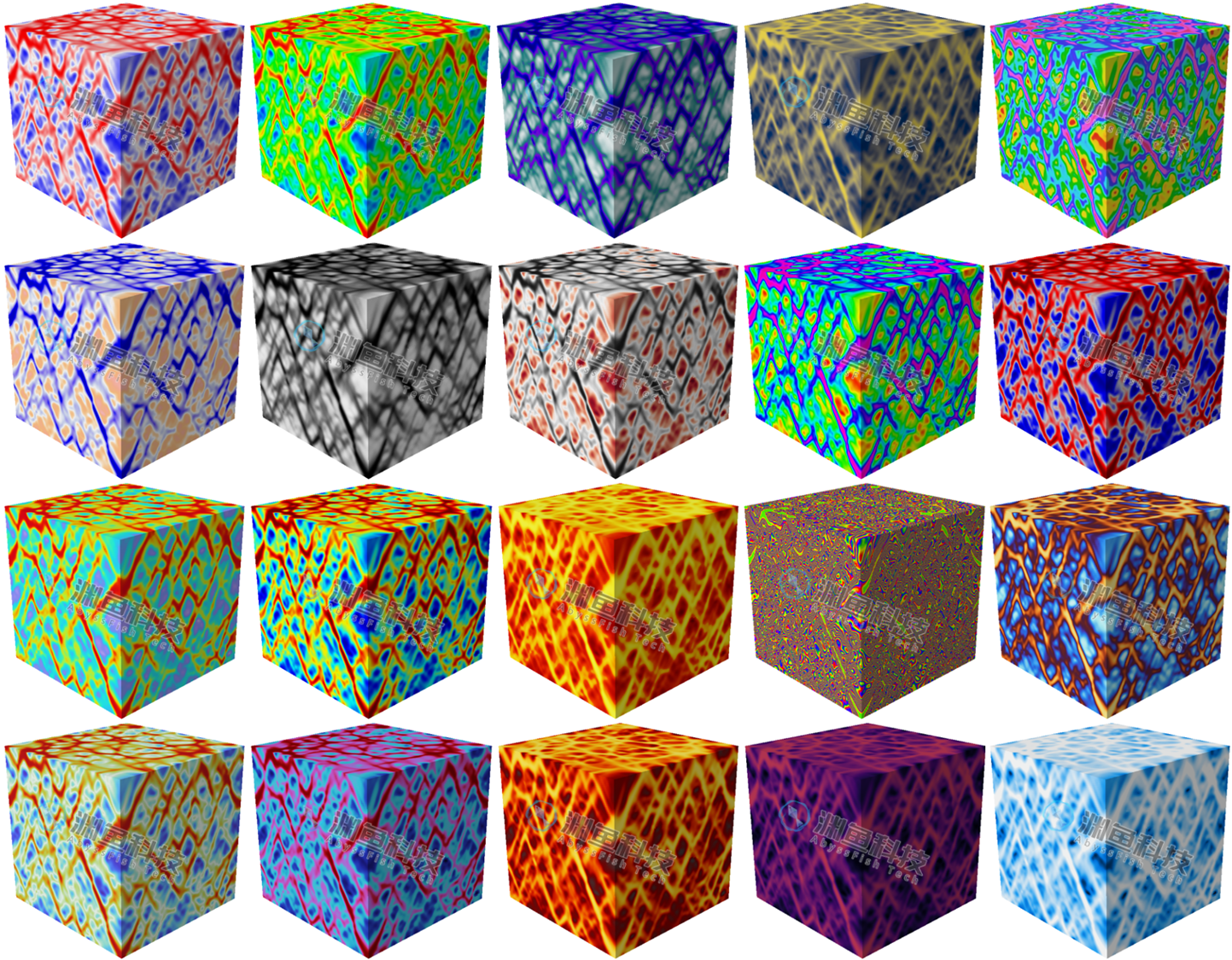

可通过插件中的颜色预览卡，查看需要设置的云图颜色谱风格及名称。

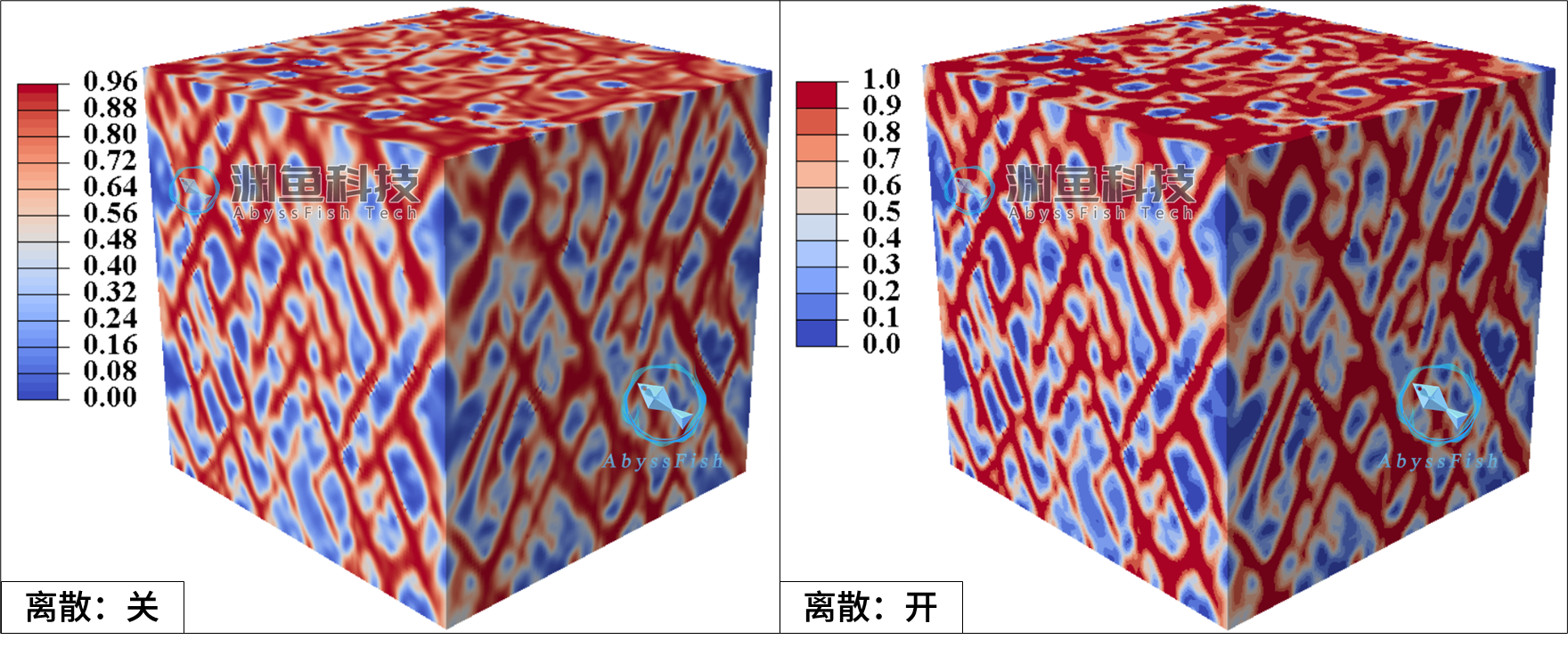

也可在插件内勾选离散，绘制颜色离散分布的云图。

如需自定义颜色映射模式，可通过修改插件文件夹内的Color文件夹下的txt颜色表实现，颜色格式设置如下。


说明提醒

该插件可在 Windows 10 和 Windows 11 系统上运行，支持 Abaqus 2024、2025 及更高版本。

插件需要注册，注册完成后即可永久使用。该插件为单机许可销售模式，购买后请联系我们以获取许可证。

ABAQUS基于CT扫描重建与CDP模型的混凝土细观损伤断裂三维数值模拟
