文献分享：基于SBFEM-USM的三维弹塑性分析框架及其在ABAQUS中的实现

6小时前浏览0

摘要

本研究针对三维弹塑性分析，提出了一种基于均匀应变法（Flanagan and Belytschko, 1981）和比例边界有限元法（SBFEM）的改进计算框架。SBFEM作为一种支持任意形状多面体单元的数值方法，新框架通过采用单元平均应变策略，结合八叉树分解算法实现了高分辨率图像与复杂STL格式几何模型的自动网格转化，生成满足共形性与平衡性要求的八叉树网格。该框架创新性地融合了144种独特的八叉树单元模式（Zhang et al., 2021），通过推导单元模式的旋转、镜像与缩放操作流程，显著优化了弹塑性分析的工作流程并提升计算效率。本方法以UELMAT用户单元形式在ABAQUS平台中实现，可直接调用内置材料库。通过涵盖八叉树单元与任意形状比例边界有限元的四个验证算例，系统考察了计算精度、收敛速率与运算效率。结果表明：该框架有效规避了体积闭锁现象，较现有方法实现4倍加速，计算速度与ABAQUS内置单元相当。最后以钢试样图像压缩分析及口腔结构接触分析为例，验证了自动化工作流程的可行性与计算速度的显著提升。

研究框架与技术突破

1. 核心问题背景

传统局限：基于图像的弹塑性分析需将CT/STL数据转换为CAD格式，高分辨率模型处理耗时可达数周（Section 1）

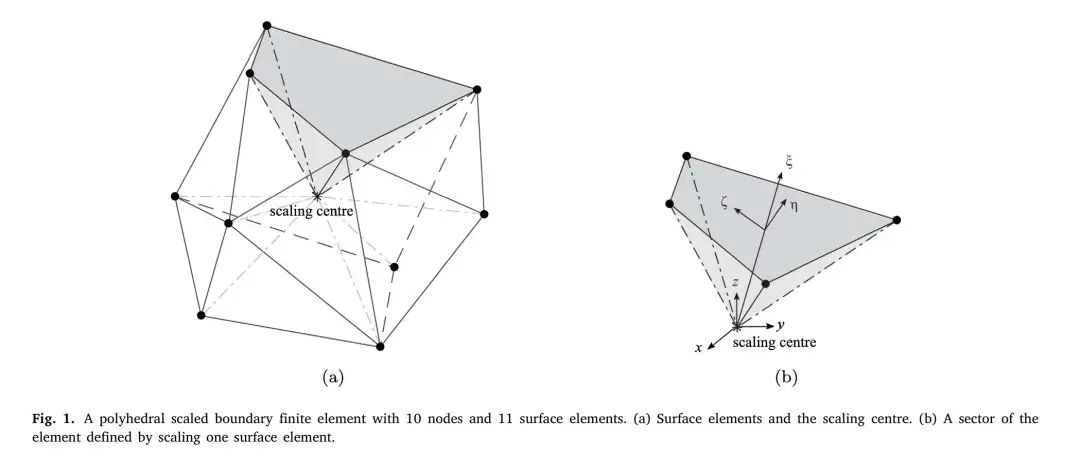

SBFEM优势：仅需边界离散，域内解析求解，天然支持多面体单元

2. 关键技术创新

(1) 均匀应变法融合

应变场分解： Δε = Δε̄ + Δε̃ （式35）其中ε̄为单元平均应变（控制材料响应），ε̃为波动应变（稳定数值解）
解决体积闭锁问题：在近不可压缩材料（ν=0.49995）中保持精度（Section 5.4）

(2) 八叉树模式库优化

预计算144种单元模式的刚度分量矩阵**H_kl**（式65-66）
通过旋转/镜像操作复用模式，内存占用降低80%（Section 4）

3. ABAQUS集成实现

UELMAT用户单元：支持von Mises等6种弹塑性模型

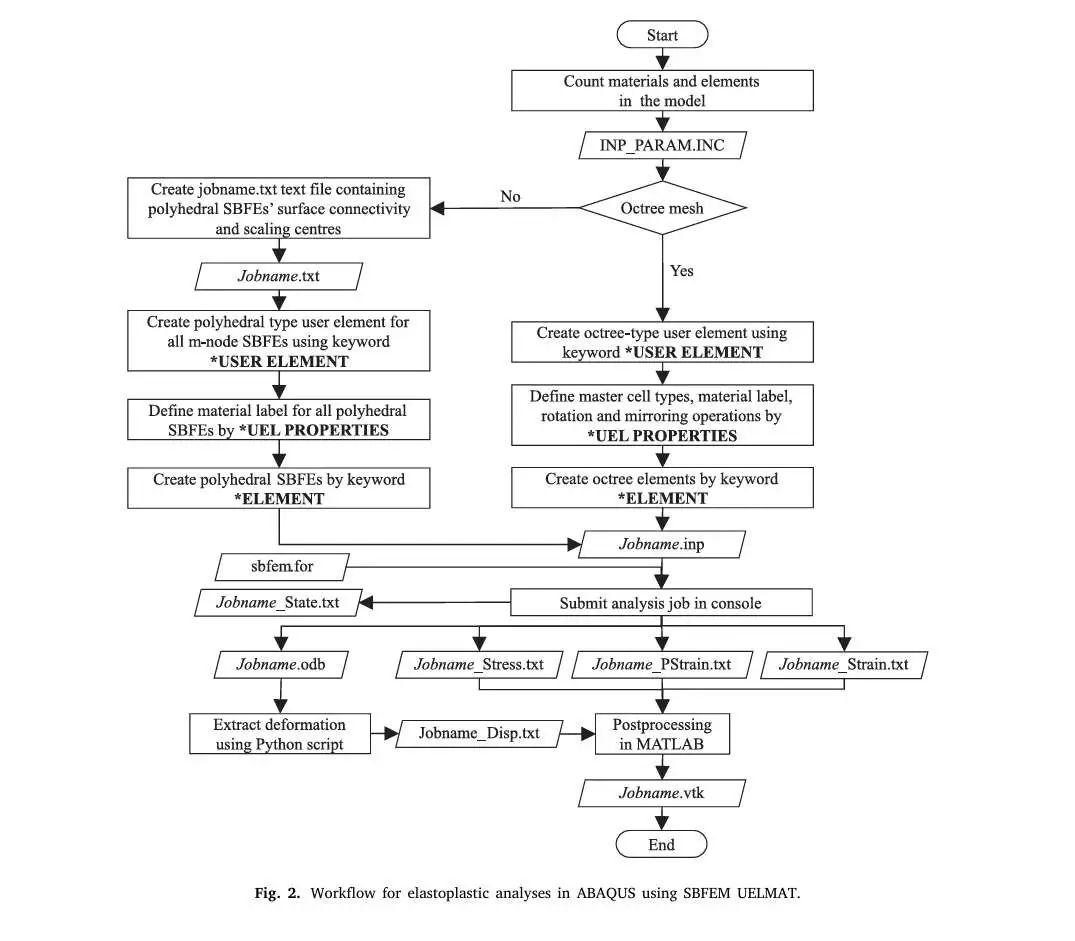

流程图：

算例验证：精度与效率分析

1. 基础验证：单元与基准测试

(1) 单单元拉伸

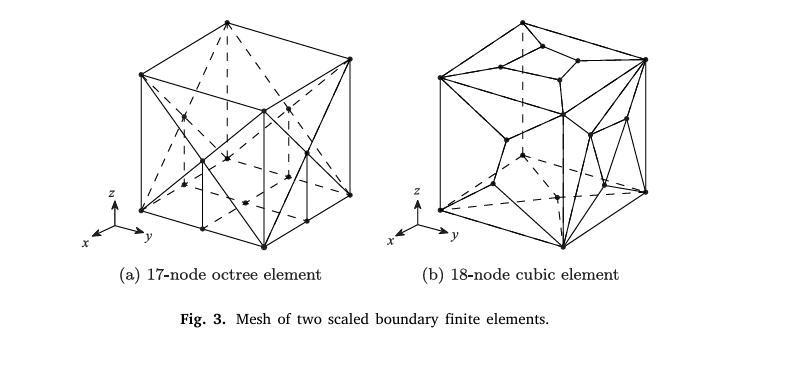

模型：17节点八叉树单元受单轴拉伸（图3a）
结果：应力误差< 10^-12 MPa（表1）

(2) 多单元基准测试

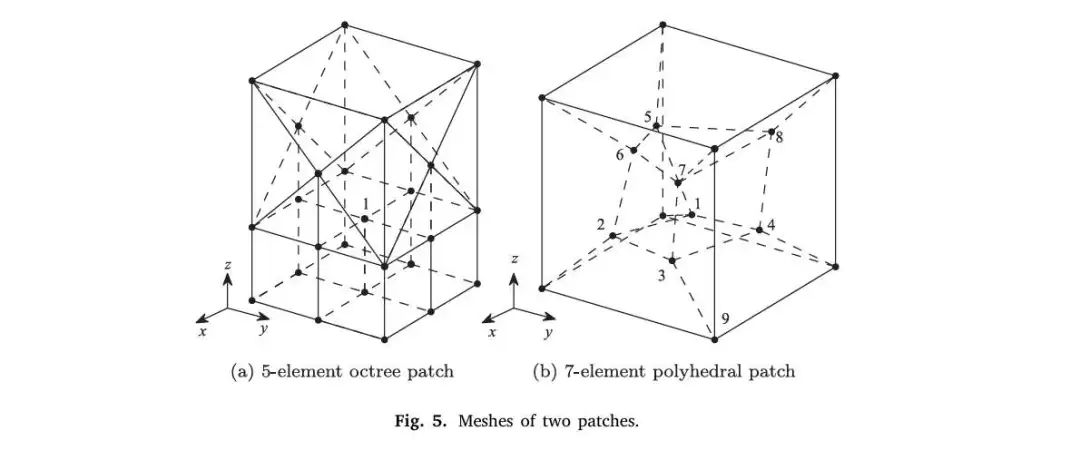

模型：7单元多面体网格（图5b）

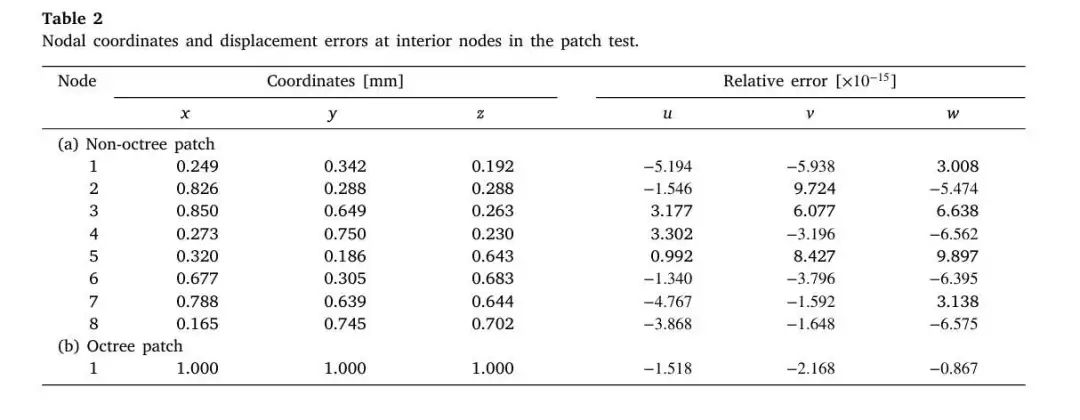

结果：节点位移相对误差达机器精度（表2）

2. 工业标准模型：Cook板问题

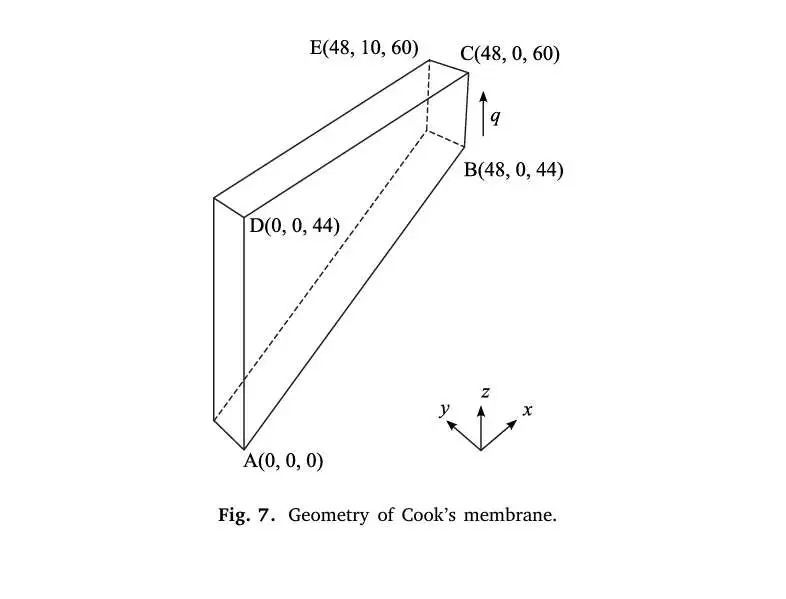

模型：悬臂板受剪切载荷（图7）
关键结果：

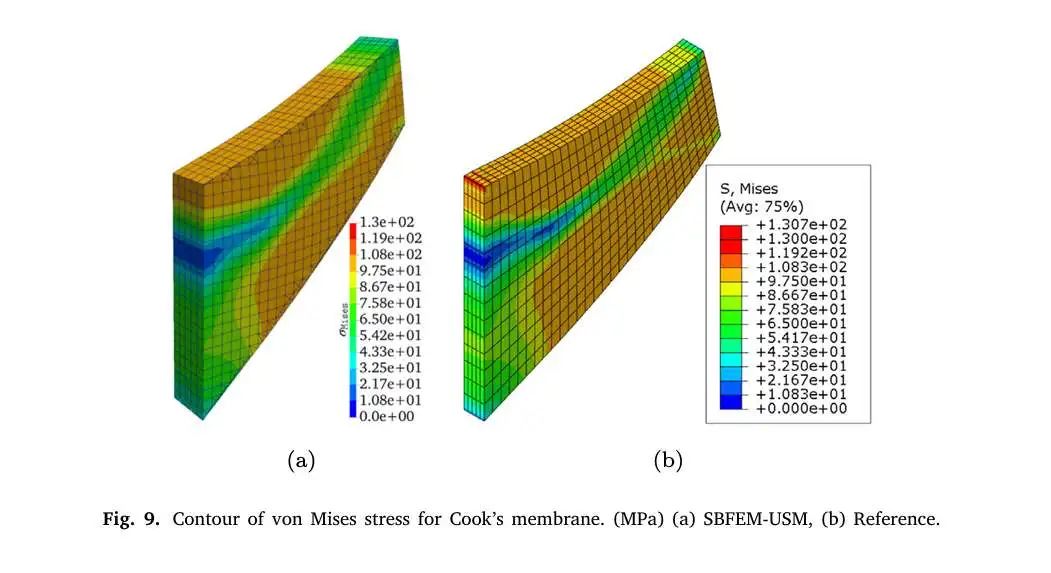

单调载荷：von Mises应力分布匹配参考解（图9）

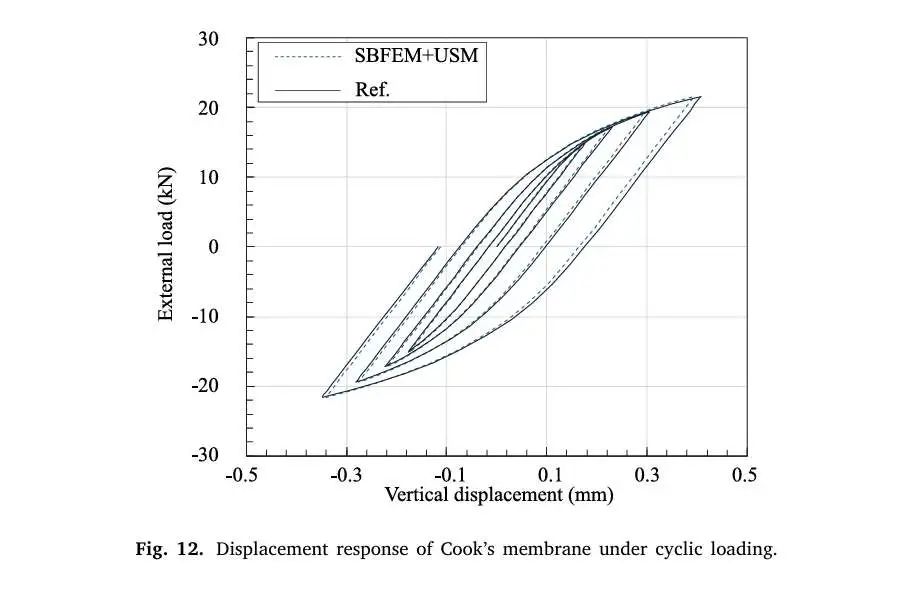

循环载荷：位移响应误差<1.5%（图12）

3. 近不可压缩材料验证

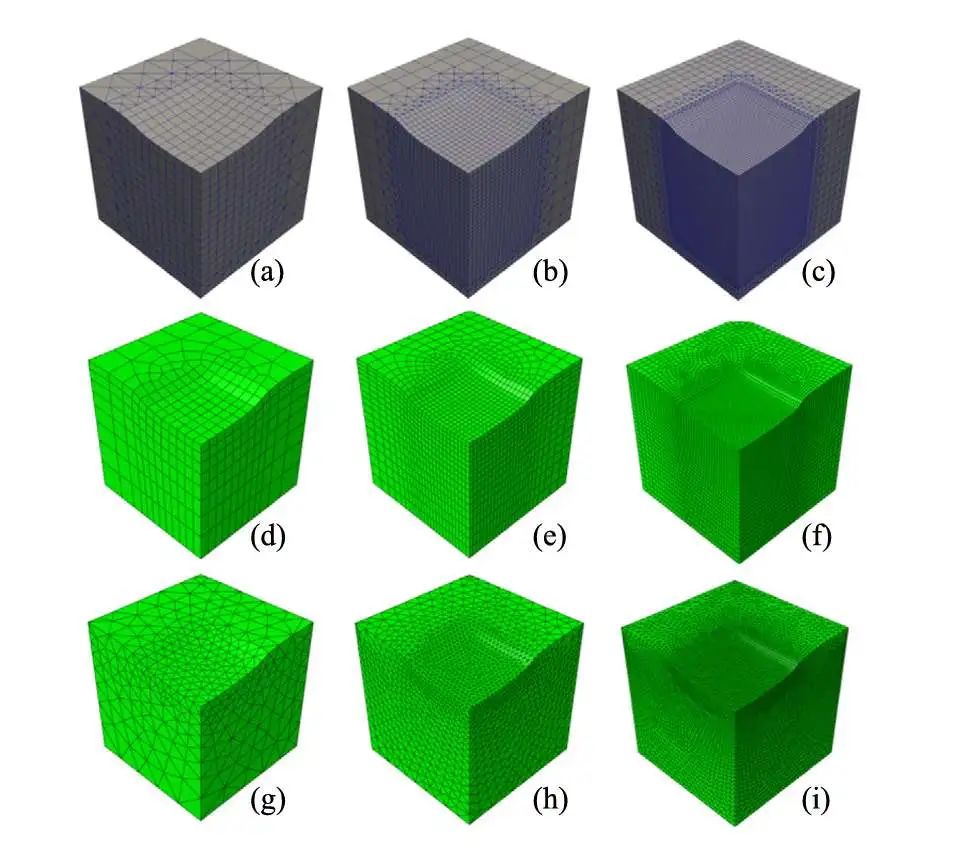

模型：立方体（E=250 GPa, ν=0.49995）受局部压力（图13）

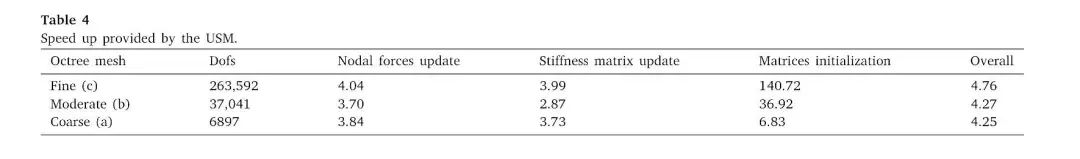

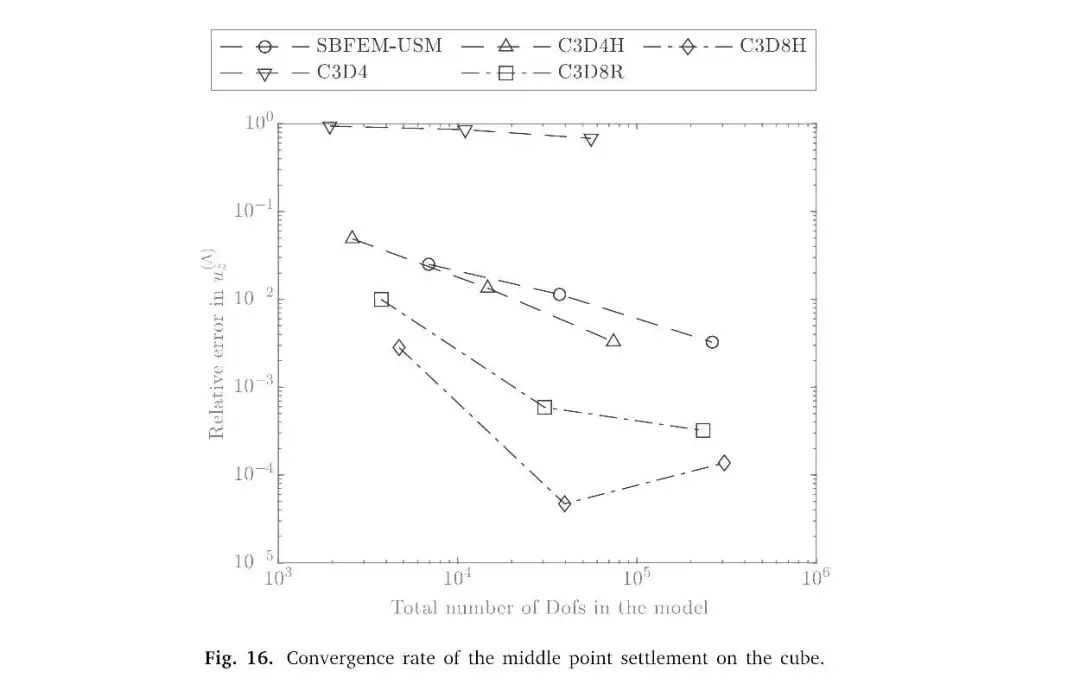

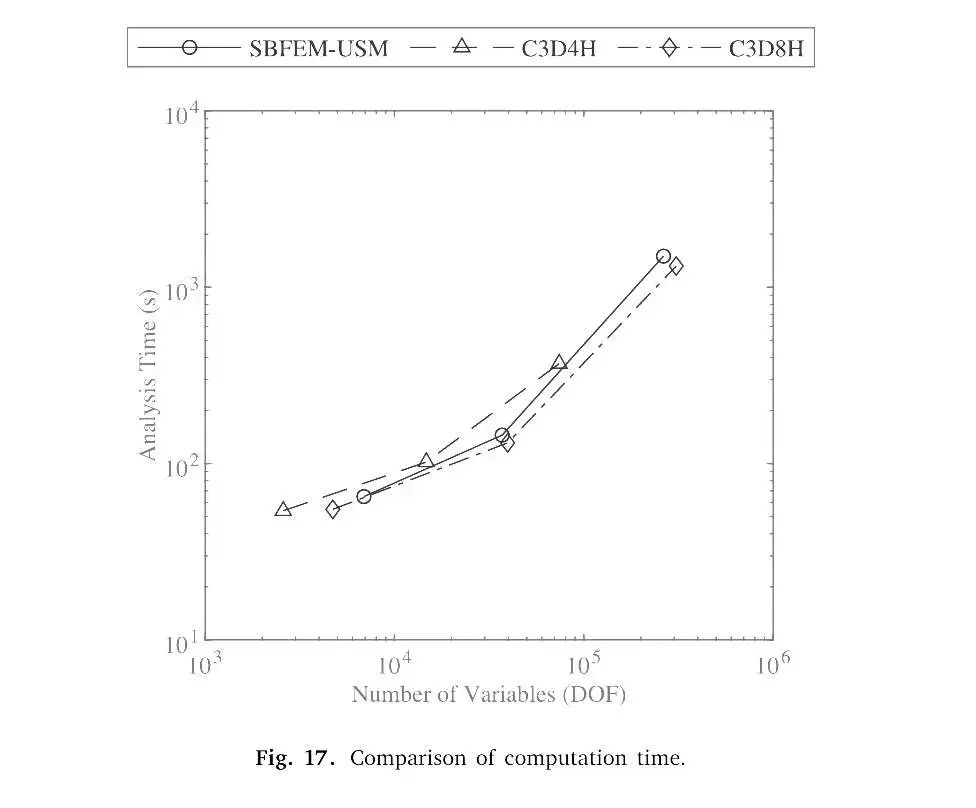

定量结果：收敛性：位移误差随DOF增加指数下降（图16）计算效率：较四面体单元提升70%（图17）加速比：较传统方法[73]提升4.76倍（表4）

4. 工程应用验证

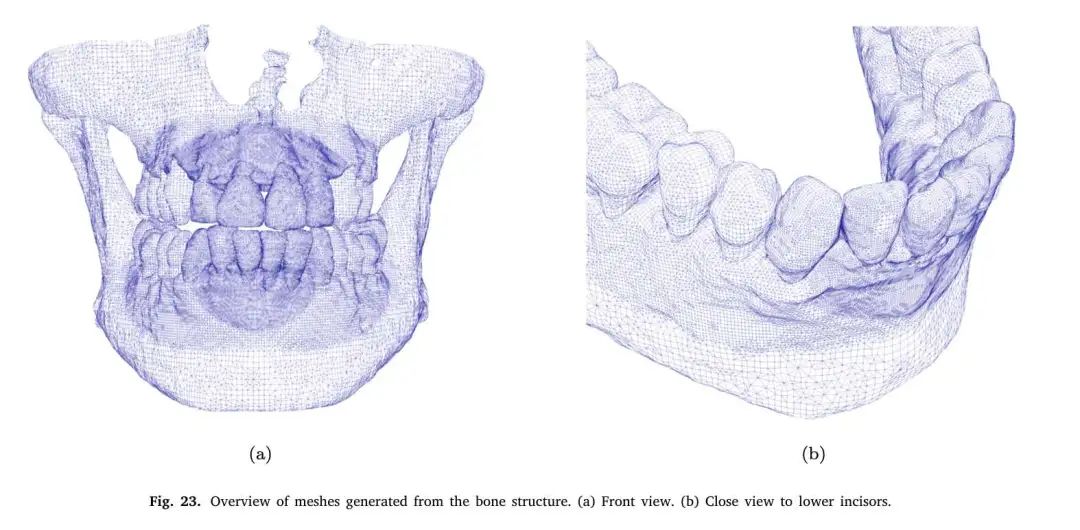

牙齿咬合接触，2,330,589自由度，切牙接触区塑性应变，非线性响应吻合

工程价值与开源资源

1. 方法论意义

首创SBFEM-USM在近不可压缩材料中的稳定求解方案
八叉树预计算将刚度矩阵复杂度从O(n)降至O(1)

2. 工业应用前景

材料科学：3D打印件微观结构分析
生物力学：种植牙载荷评估
工业检测：腐蚀构件剩余寿命预测

3. 开源资源

代码仓库：https://gitlab.com/seanyc.public/sbfem-uelmat-for-plasticity
包含：
- ABAQUS UELMAT实现
- Cook膜/立方体验证案例
- 程序说明

来源：有限元先生
