一点点的仿真记录0612

替代原理图上的器件A的时候，发现指标不好了。这个替代的器件B，在替代前，已经把它的性能向着被替代者A靠齐了。

然后，还原成器件B，发现结果也变差。

到这，猜猜原因？

还好我把每个结点的电压都annotate(DC annotation--Annotate voltage)了，要不然找到原因，估计又得花个一俩小时。

因为每个结点的电压显示出来了，所以发现结点电压从20V被拉到15V了，瞅了一眼设置，确确实实设置的是20V。

再仔细一看，原来我拷过来的那个器件，当时为了仿真方便，在一端设置了网络名，然后这个器件又拷了两遍，分别放在第一级和第二级，这样就无意识地把两个不相关的网络给连在一起了。

(2)

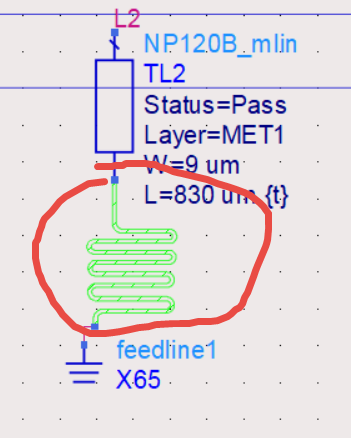

想着用微带线来替换一下电感A，同样地，原理图上把两者的性能(主要是呈现出来的感值)逼近了；但是在layout上绕完之后，一仿，发现这两者差地着实有点大，等效长度缩减的不是一星半点，在原理图上要额外再添50%的长度，感值才能和电感A相当。

layout上的grid，不知道为啥死活都不显示了。虽然目前也没啥影响，打算继续模黑用，但是不能出来，还是挺费解的。

新建一个工程，新建layout，grid是能正常开关的；但是在现在的工程里，就没有什么反应。

号友提议，可以把现有文件拷入新工程里面去。嗯，后续可以尝试。
