PyBaMM入门篇（一）：编程流程及基础代码

2天前浏览10

PyBaMM（Python电池数学建模）是一个开源Python库，旨在开发、模拟和分析电池数学模型。它是研究人员、工程师和科学家用来深入研究电池老化、衰退、热效应和电化学行为的强大而灵活的工具，也支持电池管理系统 (BMS) 先进控制策略的开发。

一、PyBaMM的主要特点：

1. 预制模型

PyBaMM库里面包含几种常见的电池模型，如单粒子模型 (SPM)、电解质单粒子模型(SPMe) 和完整的 Doyle-Fuller-Newman (DFN) 模型。用户可以根据自己的需要在这些模型之间轻松切换。

2. 灵活性

PyBaMM允许用户针对特定应用、不同的化学体系或实验设置定制模型，也支持添加用户自定义的模型、方程和参数。

3. 高效模拟

PyBaMM针对用来描述电池内部电化学反应、物质传递、发热等物理化学过程的一系列复杂的耦合微分方程进行了优化，并提供时域仿真和稳态仿真的求解器。

4. 互动性

PyBaMM是用Python 构建的，与Matplotlib、NumPy 和 Pandas 等数据分析和可视化工具无缝集成，为参数扫描、场景分析和数据拟合提供了友好的用户友好界面。

二、PyBaMM的建模流程及基础代码：

1.安装PyBaMM

1) 通过pip安装：pip install pybamm

2) 通过conda安装：conda install -c conda-forgepybamm

具体安装流程可以参考官方网站的说明：https://docs.pybamm.org/en/latest/source/user_guide/installation/gnu-linux-mac.html#install-pybamm

2.导入PyBaMM库并选择电池模型

importpybamm # 在python中导入电池电化学模拟代码库

电池模型选择下面的一种：

1) model = pybamm.lithium_ion.DFN( )#调用Doyle-Fuller-Newman (DFN) 锂离子电池模型

2)model = pybamm.lithium_ion.SPM( ) #调用Single particle锂离子电池模型

3)model = pybamm.lithium_ion.SPMe( )#调用Single particle with electrolyte锂离子电池模型

3.设置初始参数值

PyBaMM提供了多种内置参数集，可以通过pybamm.parameter_sets模块选择或自定义参数集。

parameter_values = pybamm.ParameterValues ("Chen2020")# 输入Pybamm内置的一套参数集

parameter_values["Current function[A]"] = 10 # 更改某一指定参数的值，比如放电电流“Current function [A]”的数值改成10

#同时更改几个参数，比如负极片厚度"Negative electrode thickness [m]"，正极片厚度"Positive electrode thickness [m]"以及放电电流 "Current function [A]"：

parameter_values = pybamm.ParameterValues(

{

"Negativeelectrode thickness [m]": 1e-4,

"Positive electrode thickness [m]": 1.2e-4,

"Currentfunction [A]": 10,

}

)

4.定义实验条件：

#定义特定的充放电实验条件，例如恒流放电、恒流恒压充电等：

experiment = pybamm.Experiment(

[

"Discharge atC/10 for 10 hours or until 3.3 V",

"Rest for 1hour",

"Charge at 1A until 4.1 V",

"Hold at 4.1V until 50 mA",

"Rest for 1hour",

]

)

#定义按照特定的充放电实验条件循环一定的圈数，例如三圈：

experiment = pybamm.Experiment(

[

(

"Discharge at C/10 for 10 hours or until 3.3 V",

"Rest for1 hour",

"Chargeat 1 A until 4.1 V",

"Hold at4.1 V until 50 mA",

"Rest for1 hour",

)

]

* 3

)

5.建立模拟研究：

sim = pybamm.Simulation(model,parameter_values=parameter_values) # 输入指定参数建立模拟研究

sim = pybamm.Simulation(model, experiment=experiment) #按特定的充放电实验条件建立模拟研究

6.求解&绘图

sim.solve([0, 3600]) #设置求解时间(3600 s)求解

#设置求解时间及输出步长:

t_eval = np.arange(0, 121, 1)

sim.solve(t_eval=t_eval)

sim.plot() #利用自带绘图工具绘图

#分别绘制电解液浓度和电压随时间变化的曲线：

output_variables = ["Electrolyte concentration[mol.m-3]", "Voltage [V]"]

sim.plot(output_variables=output_variables)

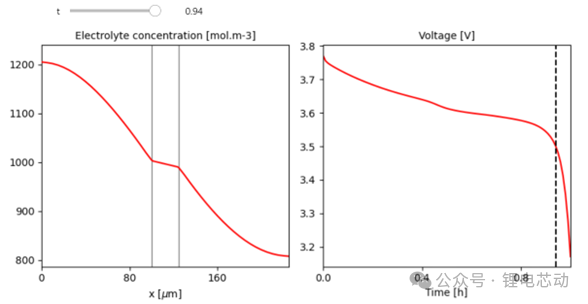

结果如下图所示：

sim.plot(["Current [A]", "Voltage [V]"]) #分别绘制电流和电压随时间变化的曲线：

结果如下图所示：

#将电极电流密度和电解液电流密度随时间变化的曲线绘制在一张图，把电压随时间变化的曲线绘制在另一张图：

sim.plot(

[

["Electrodecurrent density [A.m-2]", "Electrolyte current density[A.m-2]"], "Voltage [V]"

]

)

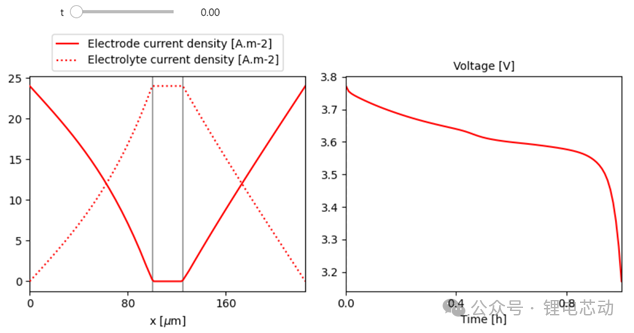

结果如下图所示：
