拨乱反正！盾构（顶管）地层损失率的模拟

1年前浏览1851

前面很久很久之前写过，关于地层损失的模拟，点这里看（点击可进去查看原文）GTS NX中模拟盾构隧道地层损失率的方法

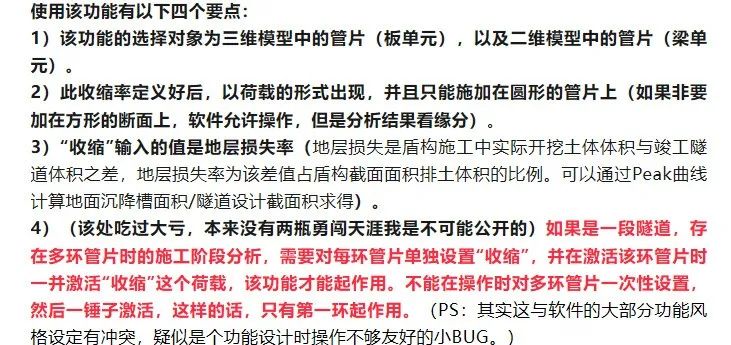

大概是这些要点：

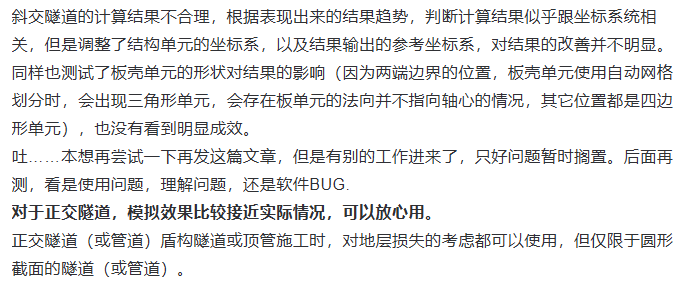

但是也表达过使用过程中的崩溃瞬间，比如对于隧道方向与模型边界正交时的结果是合理的，但是在遇到一些斜交的隧道或弧形隧道时，计算结果往往不尽如人意。比如这篇（点击可进去查看原文）无语！用于模拟盾构隧道地层损失的“收缩”功能的问题

这种崩溃可能还传递给了其它做模拟的小伙伴~

最近又遇到类似的项目，终于想起来还有这事没完成~找了一些（点）资料，重新研究了一下~

首先，收缩（con）设置为地层损失率，这点没问题。

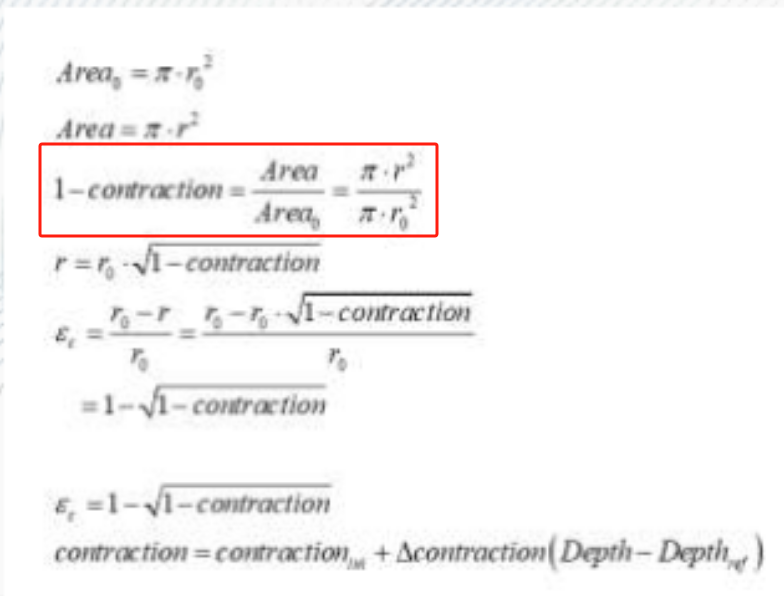

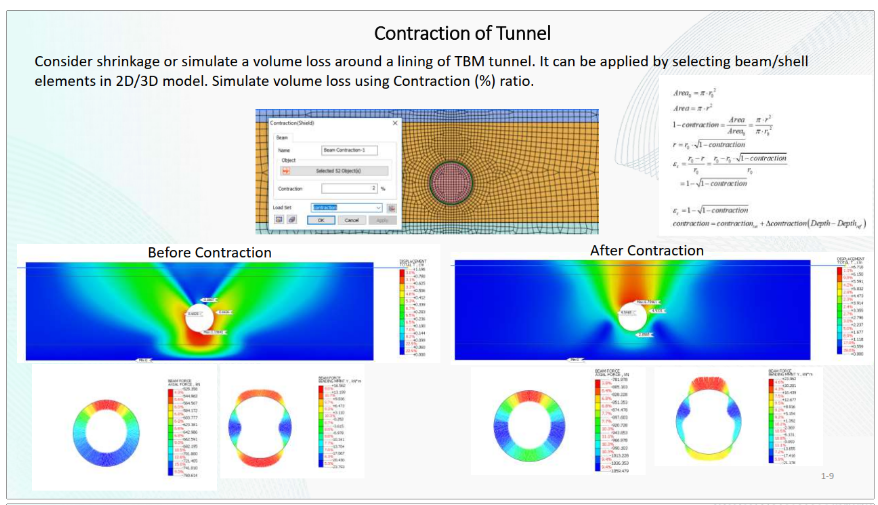

con值的计算跟地层损失率的计算公式是一致的：

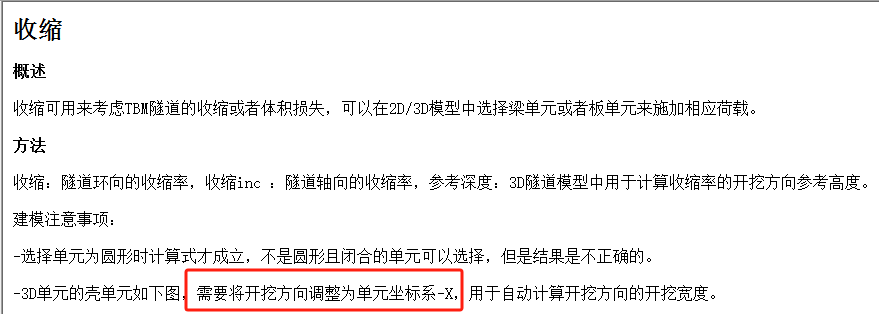

根据帮助文档说明，壳单元的单元坐标系x方向需要与开挖方向一致。（我太自负了，从来不看帮助文档）

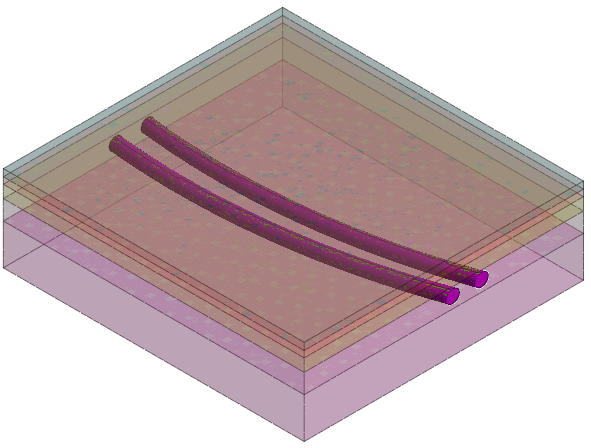

设置一个随机弧形隧道模型。like this：

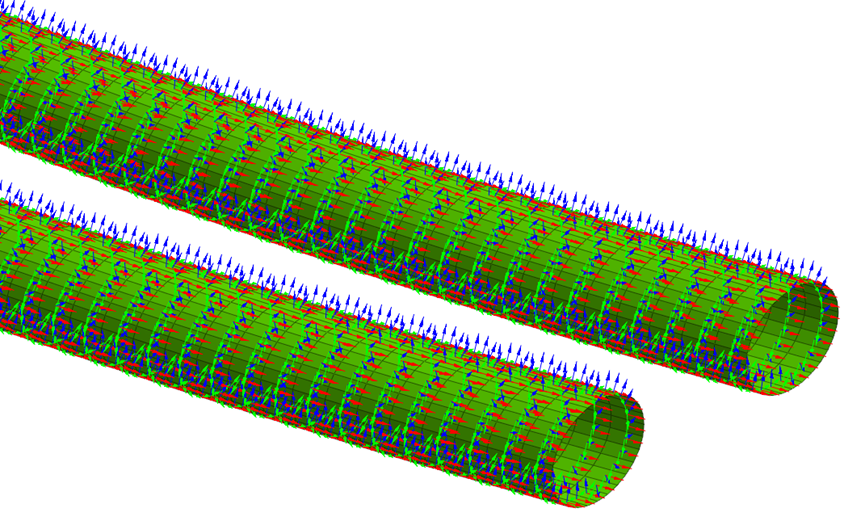

通过析取生成的隧道单元原状态这样，通常法向一致，但是xy方向随心所欲。

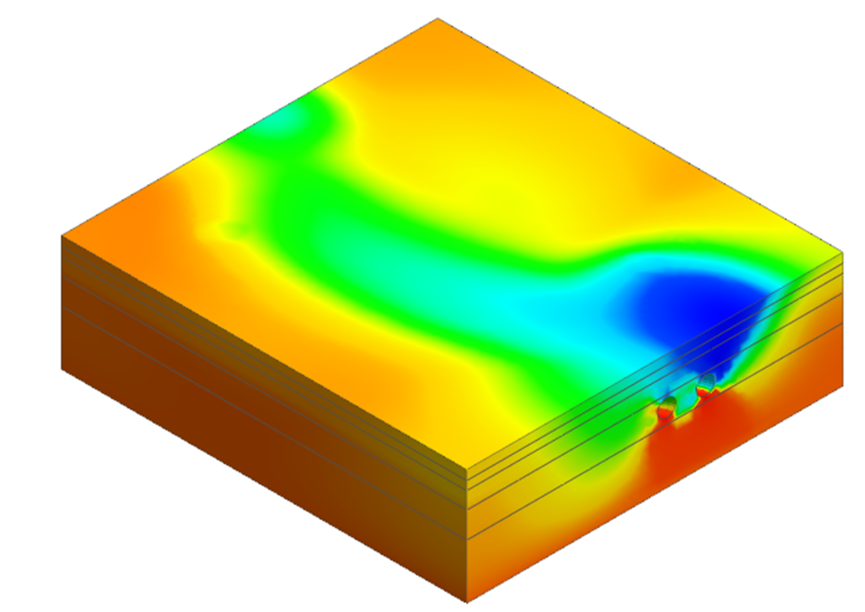

设置0.5%地层损失，计算沉降结果，Like this，跟我的崩溃一模一样~

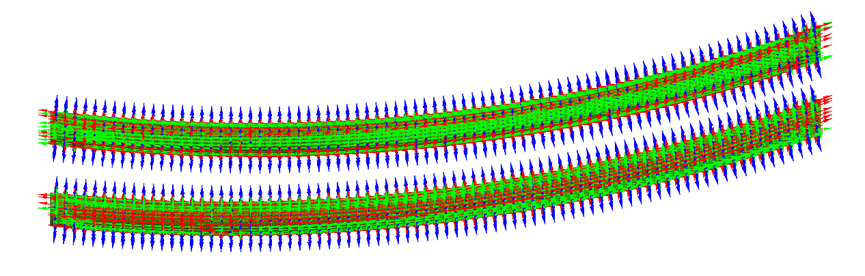

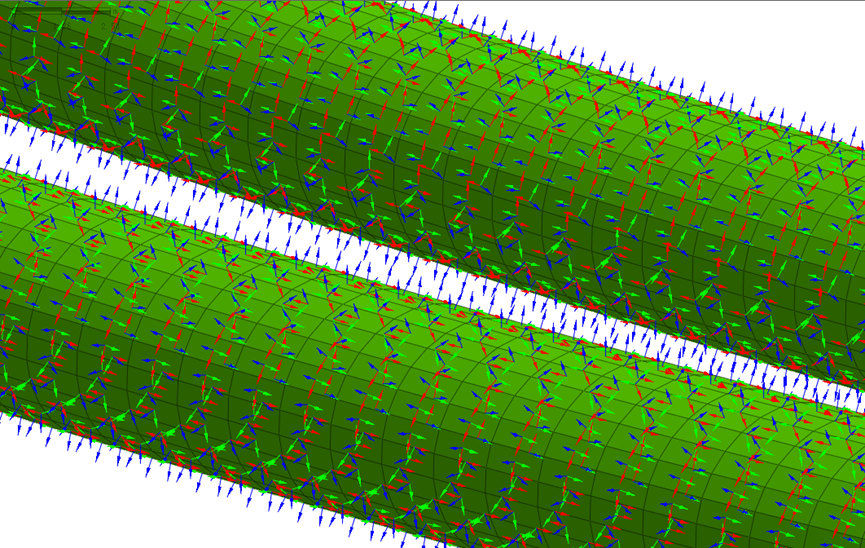

调整单元坐标系为x轴一致对外~（法向就随心所欲吧，这个世界总有人随心所欲的）

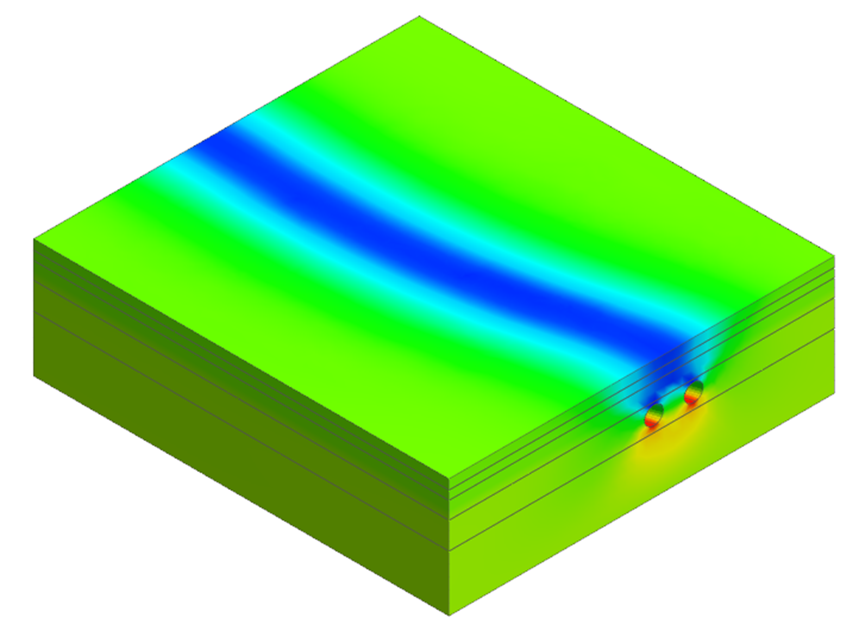

计算结果Like this：

崩溃收敛于此了~想到是软件的BUG，模型的BUG，公式的BUG，从没想过是我的BUG~

总结正确用法：设置收缩，设置收缩值为地层损失率值，调整隧道结构的单元坐标系至x轴指向隧道开挖方向。

如果看不懂，记得三篇一起看~

3）本文。

以上~我的BUG也收敛于此。
