电机开发必备：全面解析电机仿真全流程（附实用工具推荐）

在电机研发过程中，传统“试错法”不仅耗时耗力，还面临高昂的试制成本。而电机仿真技术通过虚拟验证覆盖电磁、热、结构、噪声等多维度性能，能够提前发现设计缺陷，优化方案，显著缩短研发周期（可减少50%以上测试迭代次数）。例如，特斯拉在Model S电机开发中，通过电磁-热耦合仿真将散热结构效率提升30%，成为行业标杆。

 一、电机仿真的核心维度

 1. 电磁场仿真：电机设计的“基因图谱”

核心任务：

  - 磁场分布分析：精准定位齿槽磁密分布，避免局部饱和（如特斯拉永磁同步电机采用分段磁极设计降低涡流损耗）。

  - 绕组参数提取：快速计算电感、电阻值，支撑控制算法开发（某车企通过参数优化使逆变器效率提升1.2%）。

  - 损耗计算：铁损（磁滞+涡流）、铜损、附加损耗的精细化拆解（高铁牵引电机通过低损耗硅钢片选型降低温升8℃）。

- 工具推荐：

 ANSYS Maxwell：三维瞬态场仿真标杆，支持多工况迭代。

 Jmag Designer：专为永磁电机优化的快速设计工具。

 MotorCAD:专为永磁电机优化的快速设计工具

 2. 结构力学仿真：从静态到动态的全生命周期验证

关键分析项：

  - 模态分析：识别共振风险（某电机厂通过调整转子支架刚度避开1200rpm共振区）。

  - 疲劳寿命预测：基于应力谱计算轴承、磁钢等关键部件失效周期（风电主轴电机寿命预估误差<5%）。

  - 热-结构耦合：高温下材料蠕变对气隙均匀性的影响（航天电机真空环境仿真精度达98%）。

- 工具链：

  - ANSYS Mechanical：非线性材料模拟专家。

  - Abaqus：复杂接触问题首选工具。

 3. 热仿真：散热设计的“数字沙盘”

创新应用：

  - 液冷优化：特斯拉Plaid电机采用轴向散热通道设计，通过仿真将热阻降低40%。

  - 自然对流强化：小型电机翅片间距优化（某无人机电机风冷效率提升25%）。

  - 多物理场耦合：电磁损耗→温度场→材料特性变化的闭环分析（高铁牵引电机温升预测误差<2℃）。

- 高效工具：

  - ANSYS Fluent：大规模并行计算能力突出。

  - Motor-CAD：专为电机热设计开发的快速仿真平台。

 4. 噪声仿真：从振动源头降噪

典型场景：

  - 电磁噪声：通过齿谐波力波分析定位啸叫频段（家用电机NVH优化可降低5dB(A)）。

  - 空气动力学噪声：高速离心风机叶片气动噪声预测（某汽车空调电机噪音达标率提升至92%）。

- 跨学科方法：

  - 流固耦合：Ansys Workbench实现声-振-热多场协同优化。

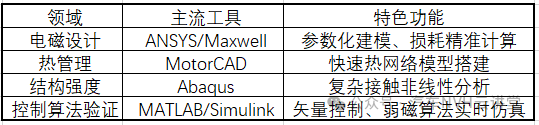

二、仿真工具箱：总有一款适合你

 三、实战技巧：让仿真更高效

1. 网格剖分艺术：

   - 电磁仿真采用六面体主导网格，关键区域加密（如气隙网格尺寸<0.5mm）。

   - 热仿真中导热系数随温度变化的曲线拟合至关重要。

2. 模型降阶策略：

   - 对永磁体采用等效磁路法简化计算（精度损失<3%）。

   - 多体动力学模型与有限元模型联合仿真提升效率。

3. 实验验证闭环：

   - 关键参数（如绕组电阻）需通过温升试验校准。

   - 噪声测试需在半消声室进行频谱对比分析。

四、未来趋势：AI驱动的仿真革命

- 生成式AI辅助建模：AutoCAD Fusion 360已实现电机参数化草图自动生成。

- 数字孪生应用：西门子MindSphere平台实现电机全生命周期状态预测。

- 云仿真平台：OnScale推出云端电磁-热多物理场协同仿真服务，计算速度提升10倍。

结语

电机仿真已从“可选工具”变为“必选路径”。无论是初创企业还是行业巨头，掌握仿真技术都能在激烈竞争中抢占先机。建议企业建立“仿真驱动设计”的研发体系，通过持续迭代实现产品性能质的飞跃！
