LSDYNA模拟赛龙舟，拯救屈原！

3月前浏览81

快到端午节了，提前祝大家端午快乐！

赛龙舟作为我们端午的必备竞赛项目，这次就用LSDYNA来模拟下赛龙舟。当然，我们的目标是拯救屈原！

这次的案例模型由B站UP主：AF_a提供，模型的获取方式放在文章末尾。

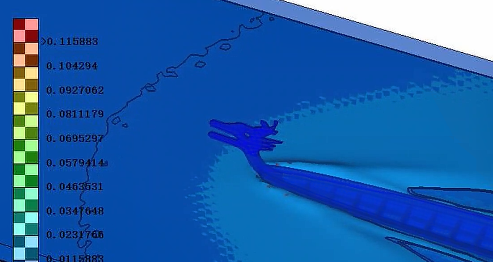

（仿真动画）

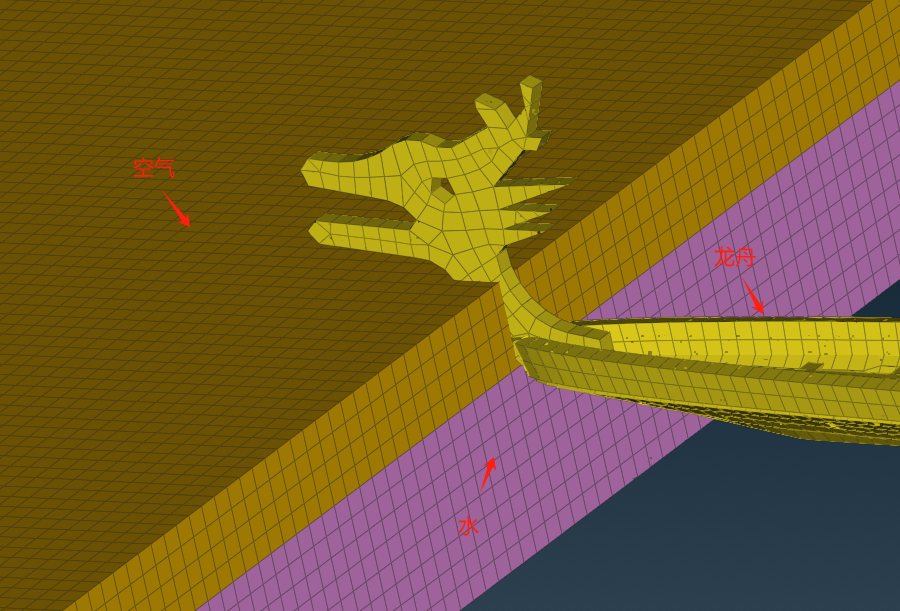

模型非常简单，由空气，水和龙舟组成。龙舟用壳单元建模，水和空气为两个共节点的六面体单元。

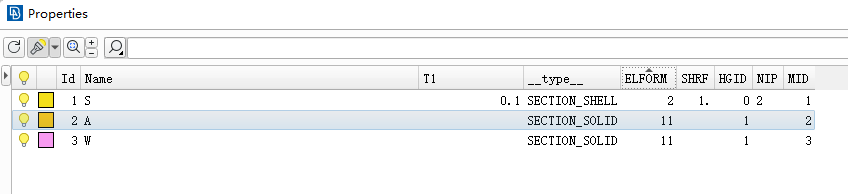

水和空气的单元计算公式采用11，并且定义不同的状态方程。

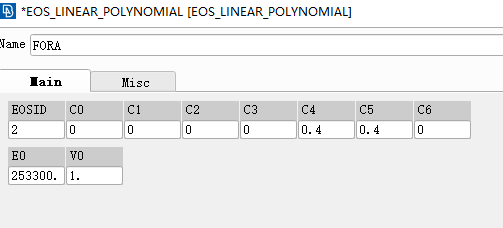

空气的状态方程

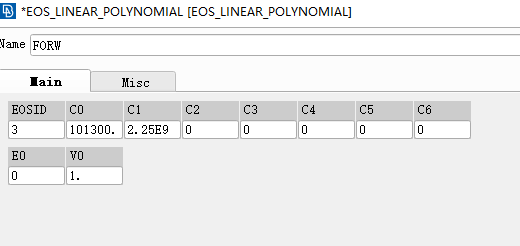

水的状态方程

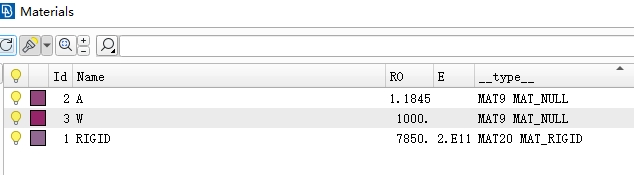

材料设置如上图，龙舟为刚体，水和空气为空材料。

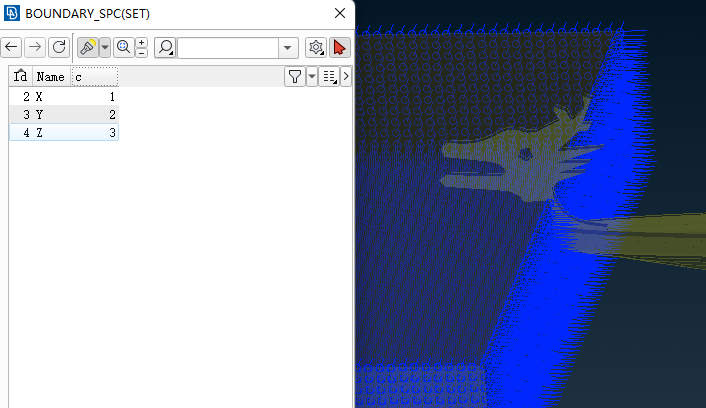

分别约束前后左右和底面的自由度。

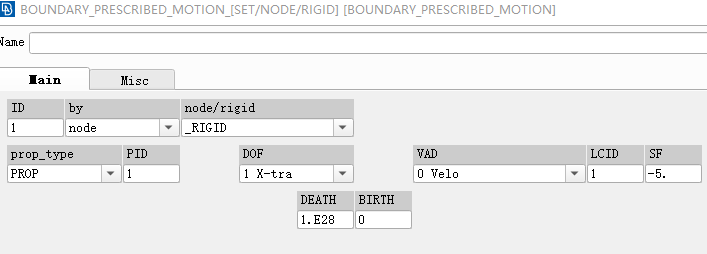

给龙舟加一个5m/s的持续速度。

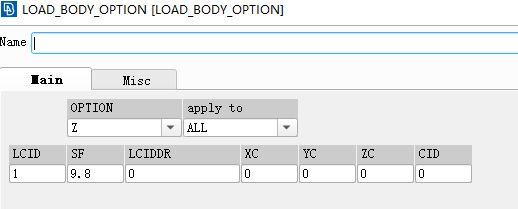

施加重力加速度。

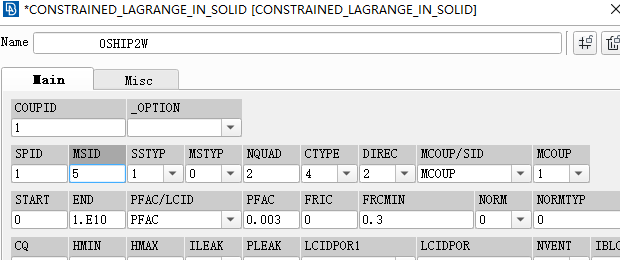

添加龙舟和空气、水的接触。

添加初始静水力的关键字

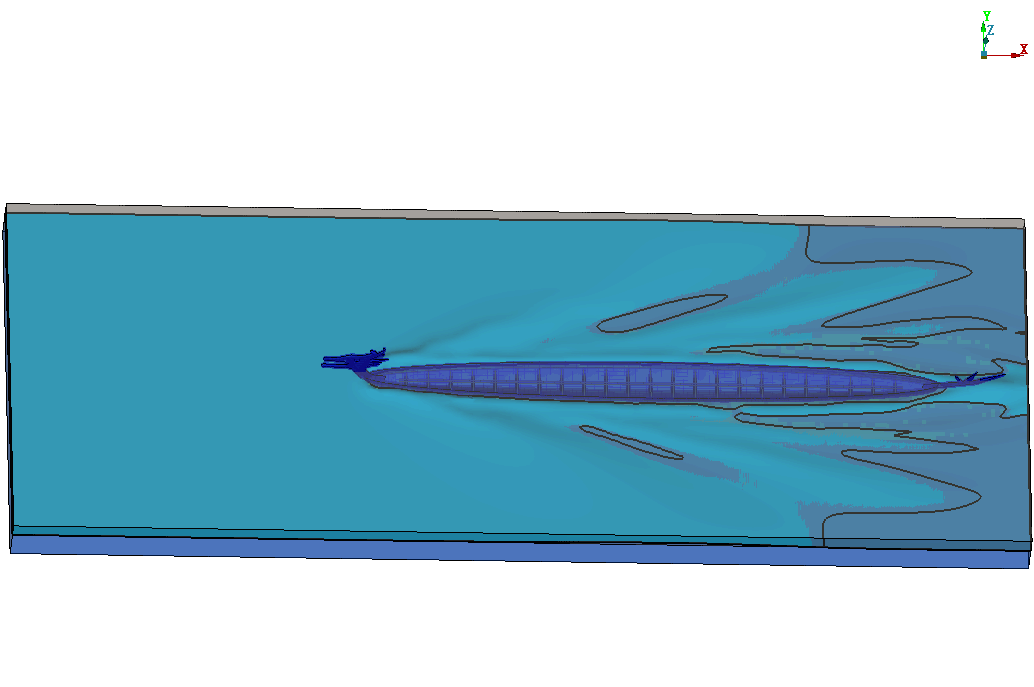

这就是我们最后得到的计算结果！
