安全阀设计：基于 ASME VIII 和 API 520 标准
摘要
本文聚焦于安全阀设计领域，围绕 ASME VIII 与 API 520 标准展开深入探讨。详细梳理了安全阀设计过程中涉及的关键要素，包括相关标准规范、设计计算公式以及影响其运行稳定性的各类因素，为安全阀的合理设计与应用提供了全面的理论参考。
一、引言
（一）研究背景与目的
本次报告旨在展示符合 ASME VIII / API 520 标准的安全阀设计，涵盖安全阀设计的标准规范、计算公式以及影响运行稳定性的因素等重要内容，以推动安全阀设计在实际应用中的规范化与科学化。
（二）安全阀的重要性
安全阀作为工业设备安全保障的关键部件，在防止系统超压、保障设备和人员安全方面发挥着至关重要的作用。其设计的合理性直接影响到整个工业系统的安全运行。
二、安全阀设计的相关标准
（一）国际与国家标准体系
在安全阀计算方面，存在多个重要的标准体系，主要包括 ISO 4126 - 1、AD 2000、API 520、ASME VIII 以及 Merkblatt A2 等。这些标准从不同角度和层面为安全阀的设计计算提供了规范和依据。
在计算入口压力损失和背压时，所依据的标准有 ISO 4126 - 9、AD 2000 的相关章节以及 Merkblatt A2 的对应章节等。不同标准在具体的计算方法和要求上可能存在差异，需要根据实际情况进行合理选择和应用。
（二）区域应用标准
在欧洲地区，安全阀的尺寸确定必须应用 ISO 4126 - 1 标准，而目前 TRBS 尚未可用于安全阀的规格说明。这一区域标准的明确规定，对于欧洲地区安全阀的设计和应用具有重要的指导意义。
三、安全阀设计的关键参数及影响因素
（一）入口压力损失
对性能的影响

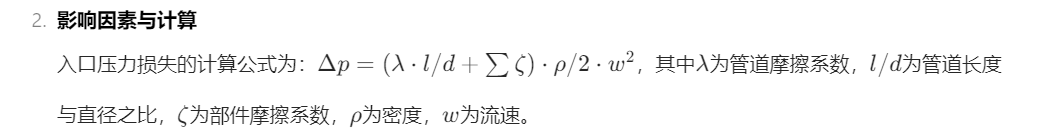

当入口压力损失不超过 3% 时，对安全阀的容量和功能没有影响；而当压力损失超过 3% 时，必须在容量计算中加以考虑，因为此时安全阀的运行可能会受到影响
预防措施
为防止因不可接受的入口压力损失导致的故障，可采取以下措施：
降低流速：通过增大管道直径、使用较小的阀门、安装升程限制器或 O 型圈阻尼器来实现。 减少流阻：缩短入口管道长度，采用与容器低阻力的连接方式。研究表明，降低流速比减少流阻对降低压力损失更为有效。
（二）背压
定义与分类

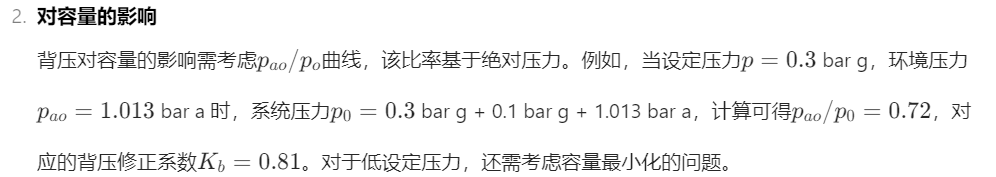

背压包括内置背压和外部背压。内置背压在安全阀排放时存在，取决于排放管道中的流动损失；外部背压永久存在于出口系统中，取决于安全阀的排放情况，背压的计算公式为：背压 = 内置背压 - 外部压力
稳定性保障措施
为防止背压导致的故障，可采取以下措施：对于恒定背压，可设置为差动设定压力（CDTP）或使用不锈钢波纹管；对于可变背压，使用不锈钢波纹管是有效的解决办法。

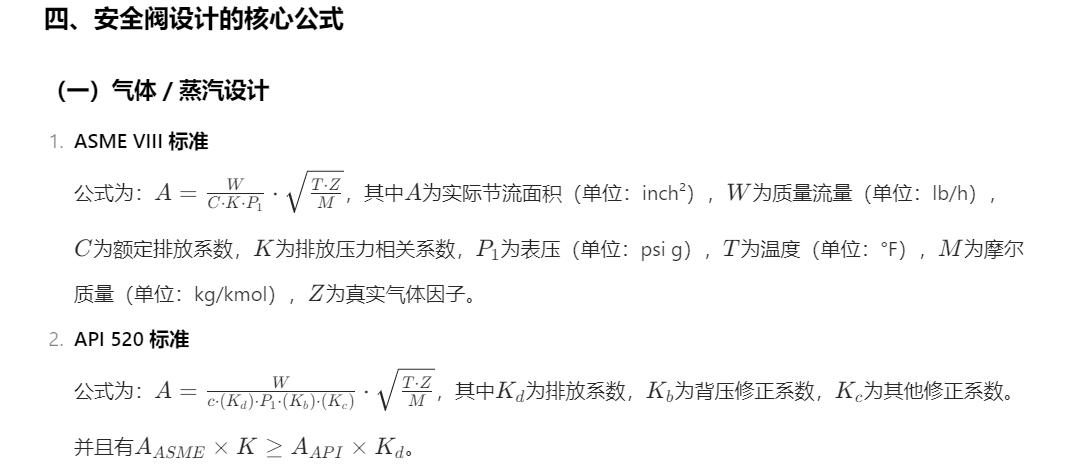

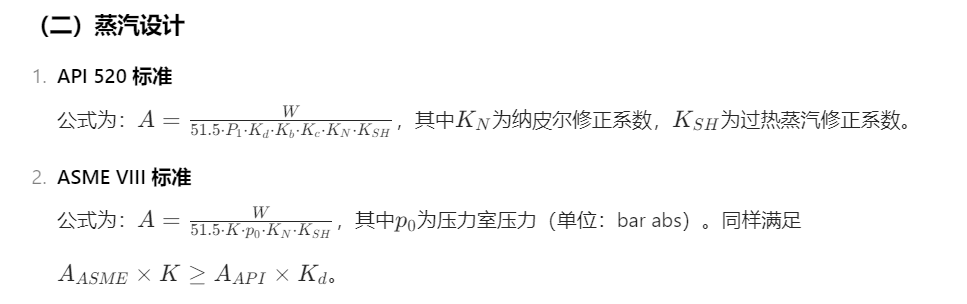

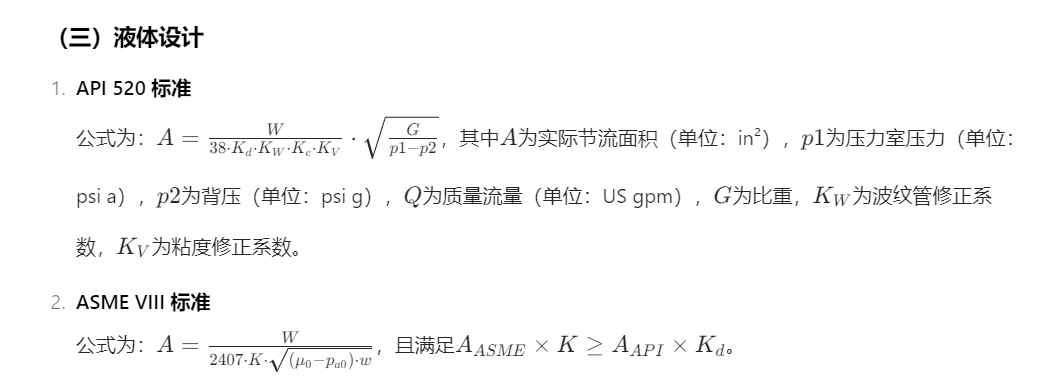

五、节流口设计与排放系数
（一）API RP 526 与 ASME VIII 标准对比
根据 API RP 526 和 ASME VIII 标准，不同型号的节流口面积和排放系数存在差异。例如，对于型号 D，API 有效节流面积为 0.110 sq in，ASME 实际节流面积为 0.239 sq in；型号 K 的 API 有效节流面积为 1.838 sq in，ASME 实际节流面积为 2.25 sq in，且 ASME 排放系数K与 API 排放系数Kd之间存在特定的对应关系，如型号 K 的 ASME 排放系数为0.801等。
（二）不同介质下的排放系数
在不同介质条件下，排放系数也有所不同。例如，对于气体 / 蒸汽、液体、饱和蒸汽、过热蒸汽等不同介质，在设定压力、背压、温度、质量流量等参数不同时，排放系数的取值和计算方式也会相应变化，具体可参考相关标准和表格中的规定。
六、结论
本论文系统梳理了基于 ASME VIII 和 API 520 标准的安全阀设计要点，明确了相关标准体系，分析了入口压力损失和背压等关键参数对安全阀性能的影响，推导并阐述了气体 / 蒸汽、蒸汽和液体等不同介质下的设计计算公式，同时对比了 API RP 526 与 ASME VIII 标准下的节流口设计和排放系数。在实际安全阀设计与应用过程中，应严格遵循相应的标准规范，充分考虑入口压力损失和背压等因素的影响，合理选择设计公式和参数，确保安全阀的设计满足工业系统的安全运行要求。同时，在安装和维护过程中，也应关注相关因素，以保障安全阀的正常功能和稳定性;
主要引用：
[1] LESER-Design of Safety Valves-Design standard: ASME VIII /API 520
参考文献
[1] ASME VIII, Boiler and Pressure Vessel Code.
[2] API 520, Sizing, Selection, and Installation of Pressure - Relieving Devices.
[3] ISO 4126 - 1, Safety Valves - Part 1: General Requirements.
[4] AD 2000, Technical Rules for the Safety of Pressure Equipment.
[5] Merkblatt A2, Pressure Relief Devices.
