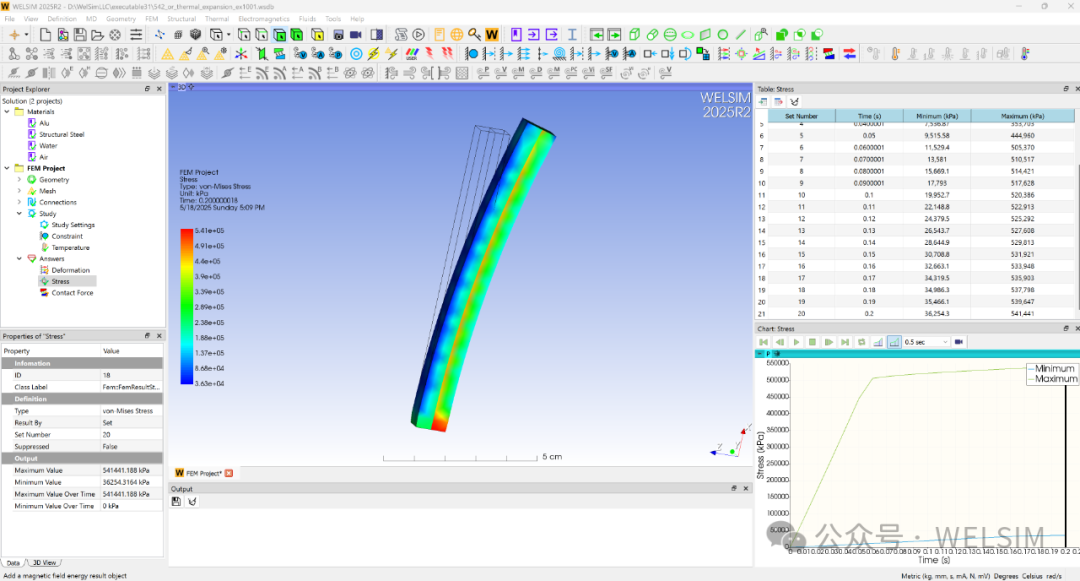

摘要本文介绍了现代CAE仿真软件WELSIM的结果导出功能，该功能支持用户将计算结果导出至第三方软件。文中详细说明了两种导出方式：导出全部时间历程结果和当前时间步结果，并列举了支持的文件格式。这些文件包含网格信息，可用于多种后处理软件。文章强调，WELSIM支持多种主流结果文件格式，且随着版本更新将支持更多类型，为用户在第三方软件上使用和特殊处理计算结果提供了便利。正文现代通用CAE仿真软件集成度高，尤其是很多商业软件已经不再支持计算结果的导出。这对于结果数据在第三方软件上的使用带来了一些限制。有时用户希望能导出计算结果，或者对结果进行特殊处理，如耦合计算等。通用CAE仿真软件WELSIM提供了结果导出功能，用户可以快速便捷地获得计算结果文件。目前，计算结果的导出支持两种方式，一是保存所有历史结果，另一个是保存当前时间步下的结果。导出全部时间历程结果对于瞬态分析，结果会含有多个时间步的数据。用户可以一次性导出全部时间步下的结果。支持格式有二进制的pvd和ASCII的pvd，关于pvd格式的详细内容可以参见《ParaView数据文件(pvd)的格式与读写》一文。实现方法是，在结果节点的右键弹出菜单中，找到Export All Results命令，并点击。选择Export All Results后，会弹出对话框提示输入文件名，同时可以选择导出格式为ASCII还是二进制。 之后就能够在目标路径中，得到导出的结果文件了。 如下图所示，WelSim_Results.pvd是结果集的入口文件，可以用开源后处理软件ParaView等直接读取。每个文件夹对应一个时间步下的结果数据。导出当前时间步结果有时，我们只需要当前时间步下的结果数据，如稳态分析的最后一步结果。可以点击对应的结果节点，设置Set Number，在右键弹出菜单中选择Export Result导出当前时间步下的结果。支持的文件格式有vtu, pvtu, 经典vtk, Tecplot, 和文本。导出的结果文件会包含当前时间步下的所有类型的结果。选择Export Result后，会提示输入文件名，同时可以选择导出的格式。 本文算例中选择了导出pvtu格式的文件，用户可以在ParaView或VisIt软件中打开此文件，并在这些第三方软件中从事后处理工作。关于保存为vtu/vtk格式文件的内容，还可以参见《从WELSIM中导出VTK格式的结果数据》一文。总结WELSIM提供了主流的结果文件格式，对于基于时间的瞬态分析结果，可以pvd格式导出全部时间历程下的结果。对于稳态结果，可以导出vtu, pvtu, vtk或Tecplot格式。所有的导出文件中都含有节点与单元的网格信息。随着版本的迭代与更新，WELSIM中会支持更多的结果文件类型。WelSim不隶属于ParaView，VTK，Tecplot。和ParaView，VTK, Tecplot 的开发者没有直接关系。这里引用ParaView，VTK, Tecplot 仅用作技术博客文章与软件使用的参考。 来源：WELSIM
