【图解】理解MOSFET的各个特性参数

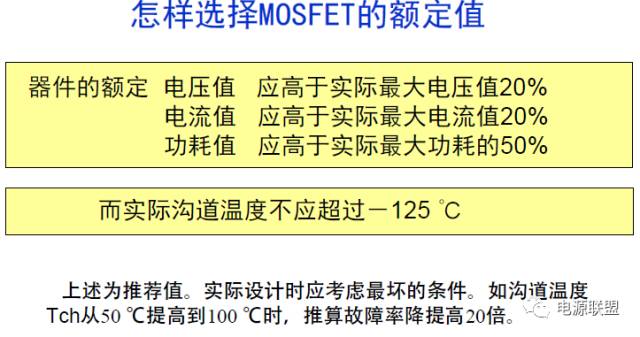

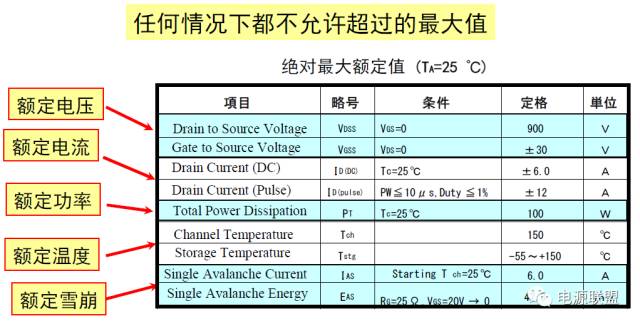

1.绝对最大额定值

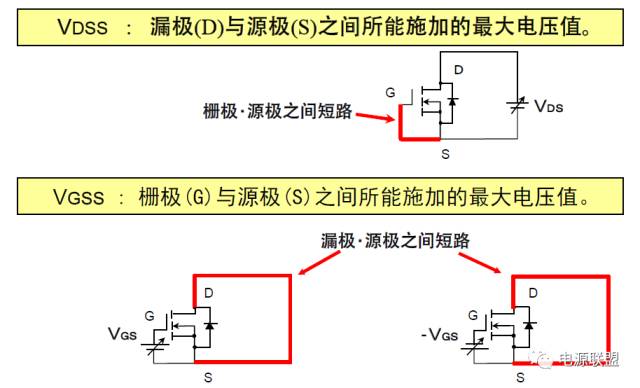

1.1 额定电压

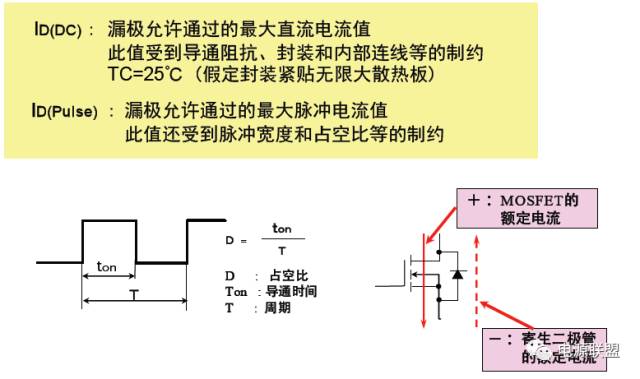

1.2额定电流

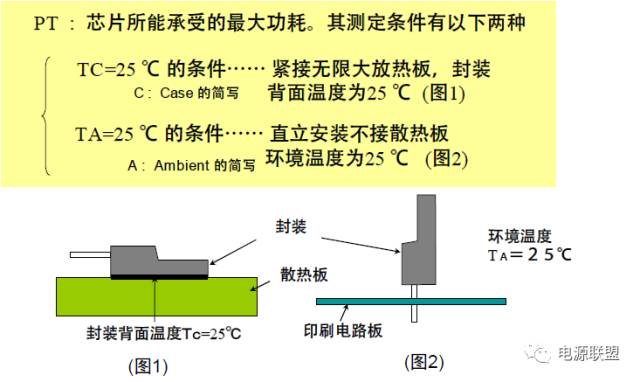

1.3额定功耗

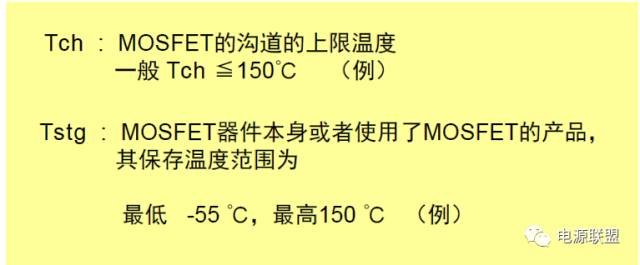

1.4 额定温度

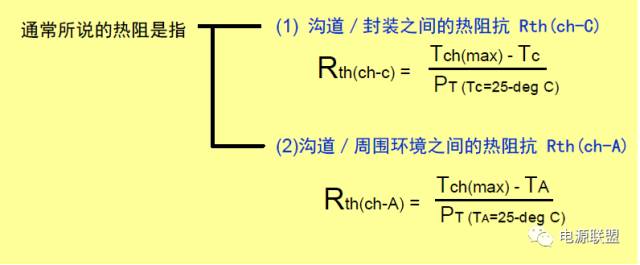

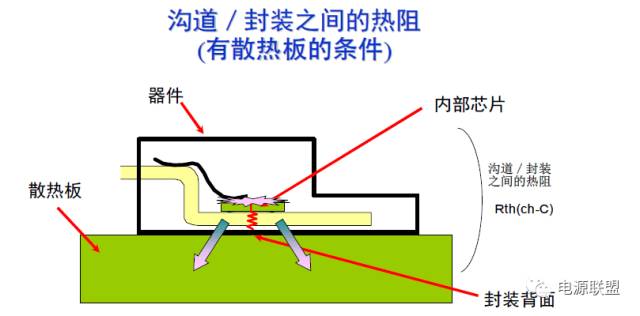

1.5 热 阻

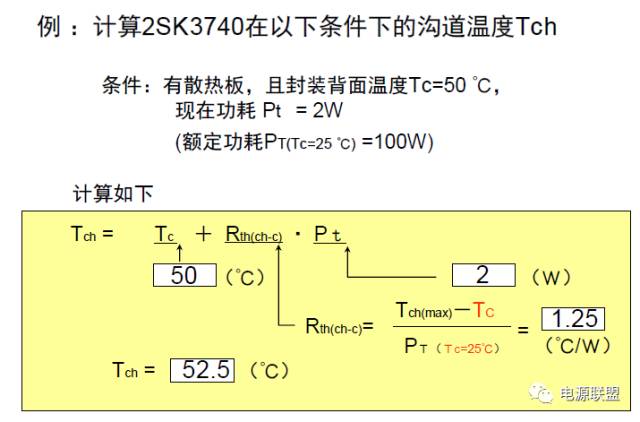

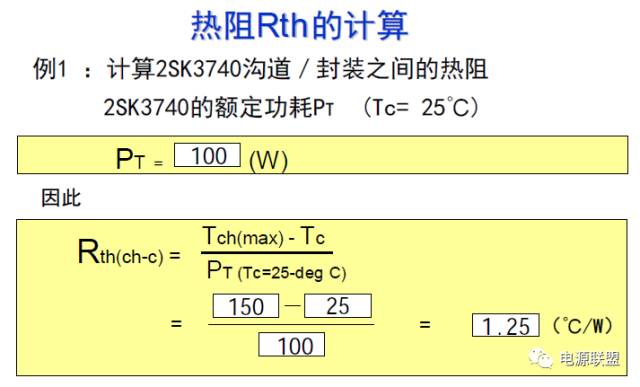

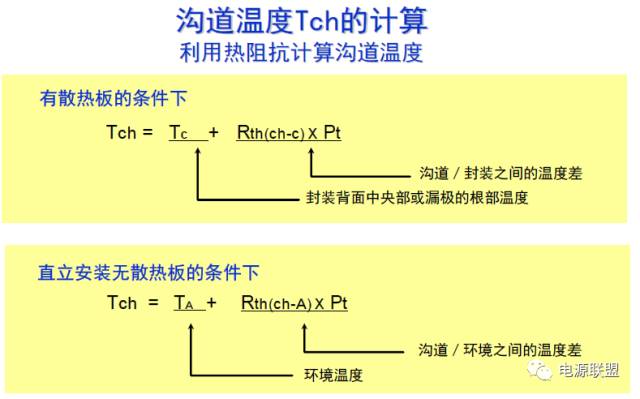

表示热传导的难易程度。热阻值越小，散热性能越好。如果使用手册上没有注明热阻值时，可根据额定功耗PT及Tch将其算出。

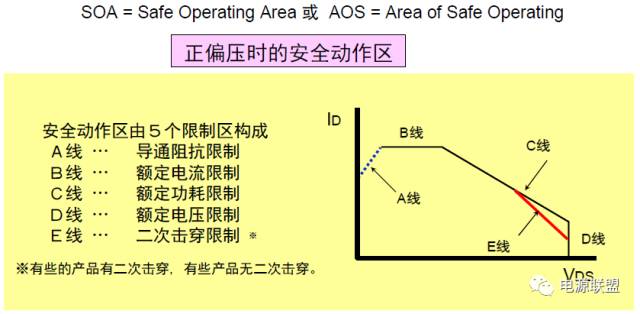

1.5 安全动作区SOA

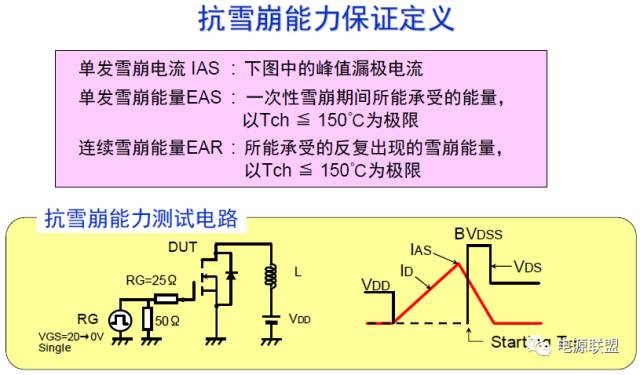

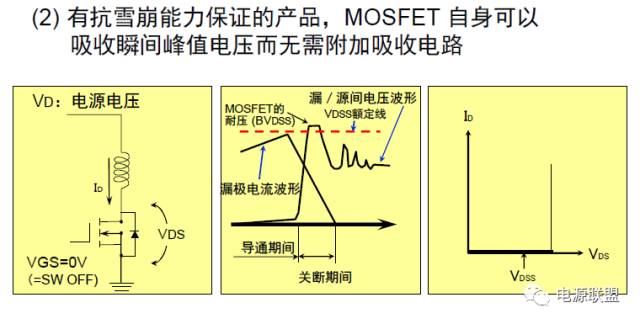

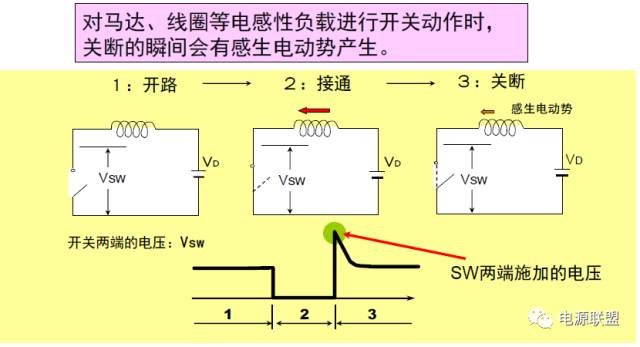

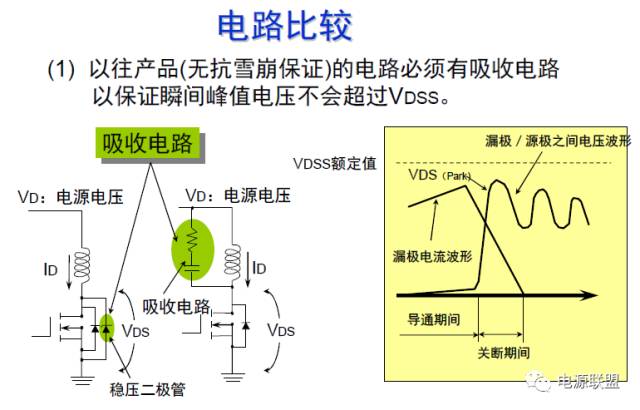

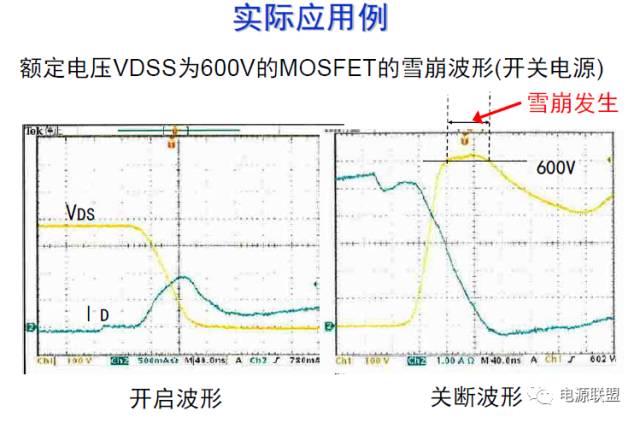

1.6 抗雪崩能力保证

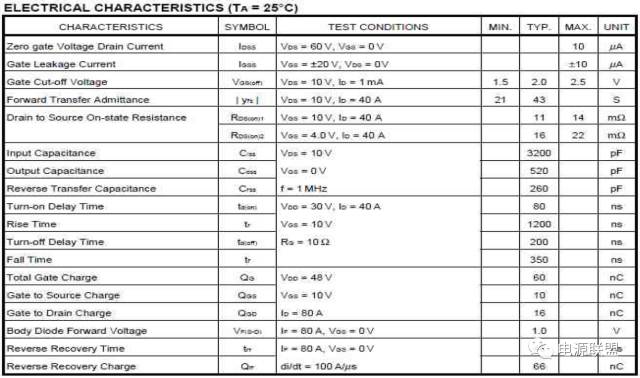

2. 电特性

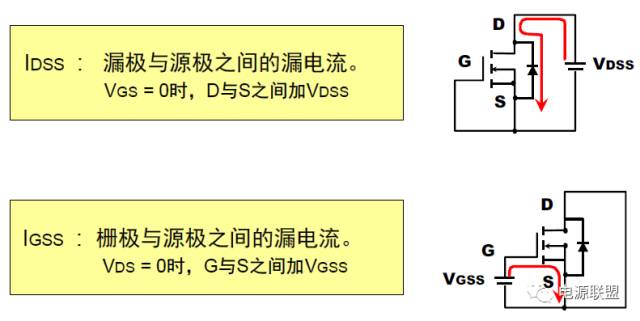

2.1漏电流

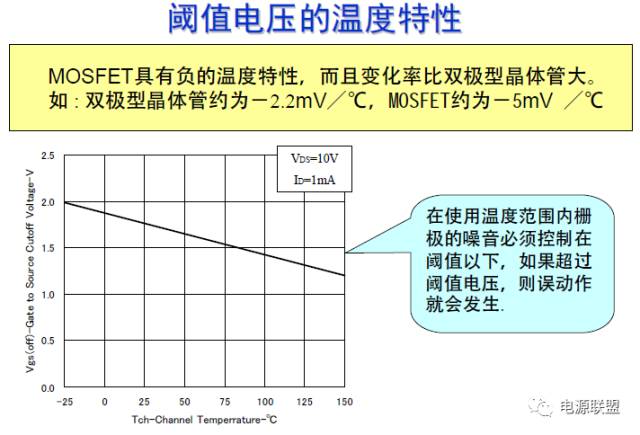

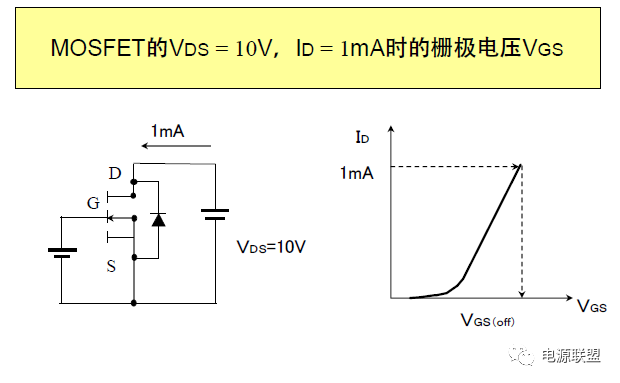

2.2 栅极阈值电压VGS(off)或VGS(th)

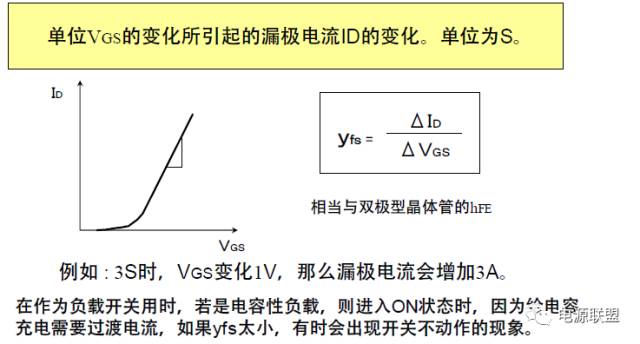

2.3正向传到系数 yfs

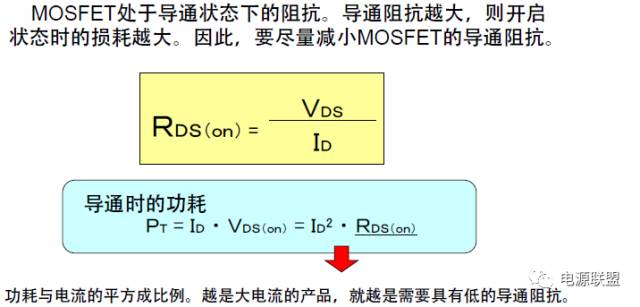

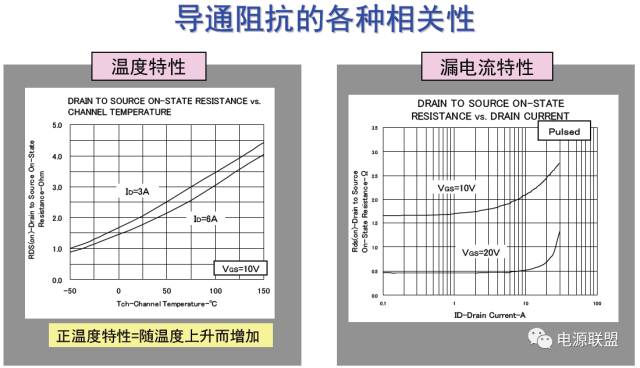

2.4 漏极／源极间的导通阻抗RDS(on)

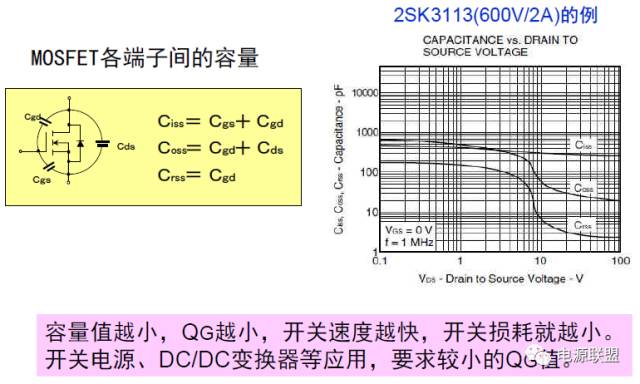

2.5内部容量

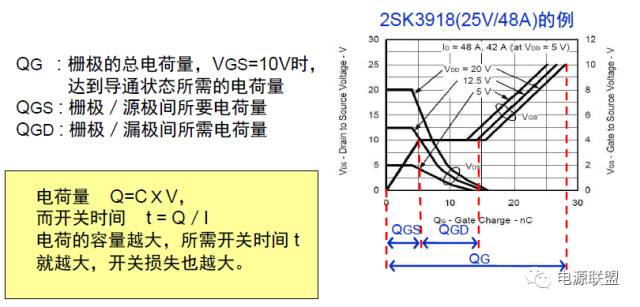

2.6电荷量

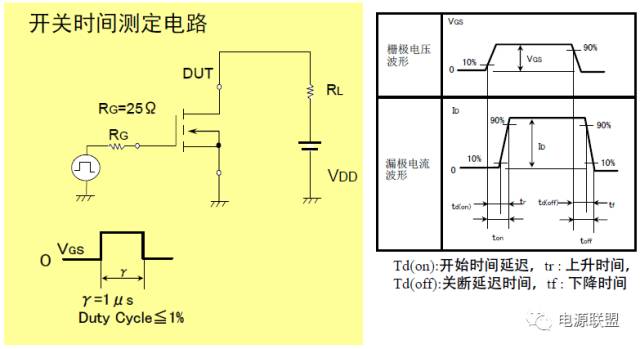

2.7开关时间

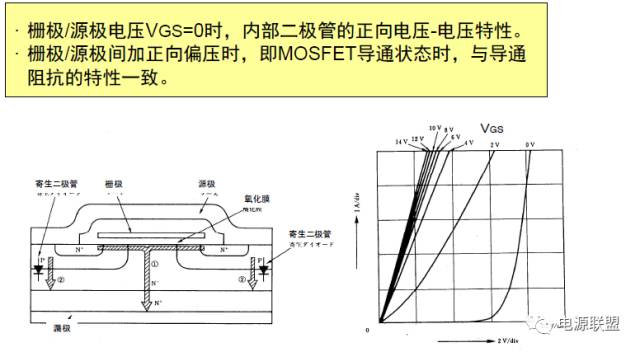

2.8 内部二极管

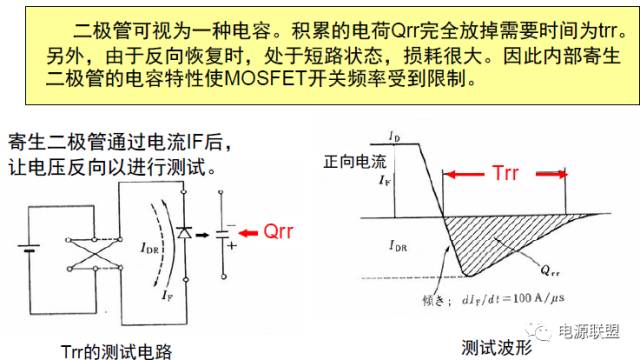

2.9 内部二极管的反向恢复时间trr、反向恢复电荷量Qrr
