技术博客 I 模拟隔离对 PCB 设计有何影响

11月前浏览176



本文要点



  • 模拟隔离在 PCB 设计中发挥着重要作用,在准确性和信号完整性极为关键的应用中更是如此。

  • 隔离可确保模拟信号不受来自电路其他部分、数字元件或外部来源的噪声和干扰的影响。

  • 在设计采用模拟隔离的 PCB 时,工程师必须仔细考虑 layout、器件摆放和屏蔽技术选择等因素。


模拟隔离需要将电路的不同部分分开并进行隔离,因此会对 PCB 设计(即 PCB)产生影响。模拟隔离是指将电子电路元件分隔开,以防止它们之间产生不必要的相互作用或干扰。为此要使用可以隔离模拟信号的元件或技术,模拟信号是指从电路的一个部分传输到另一个部分且随时间不断变化的信号。


在 PCB 设计中实现模拟隔离的 8 种方法




01

器件摆放

✔ 在物理层面将 PCB 的各个部分分隔开,以防止干扰并尽量减少串扰和电磁干扰。


✔ 按照一定的策略摆放变压器或光电耦合器等提供隔离的元件,以实现有效隔离。







02

信号布线

✔ 将需要隔离的信号布设在独立的 PCB 走线上。


✔ 在隔离元件周围设置禁止布线区,确保其他信号或器件不会侵入隔离区。



03

接地

✔ 分割接地平面或接地层,保持所隔离信号的完整性。


✔ 使用正确的接地技术,如星形接地或隔离变压器,防止形成接地回路并保持信号质量。



04

电源设计

✔ 为电路的不同部分使用隔离电源。


✔ 仔细考虑电源的位置和布线。



05

屏蔽

✔ 选择适当的屏蔽材料,如导电箔或金属遮罩,将敏感器件遮蔽起来。


✔ 覆盖所有侧面和顶部,同时将其焊接到元件下方的接地平面。



06

电气间隙和爬电距离

✔ 遵循安全标准中的电气间隙和爬电距离要求。


✔ 确保隔离屏蔽足够坚固,以防止电弧或电击穿。



07

散热考虑

✔ 考虑适当的热管理措施,确保隔离元件在规定的温度范围内运行。



08

PCB 层堆叠

✔ 选择可容纳隔离电源平面和信号层的 PCB 层堆叠。





模拟隔离的应用


模拟隔离可应用于各个领域,在这些应用领域中,必须将不同的电路部分分隔开,以确保信号完整性,最大限度地减少干扰并提高安全性。

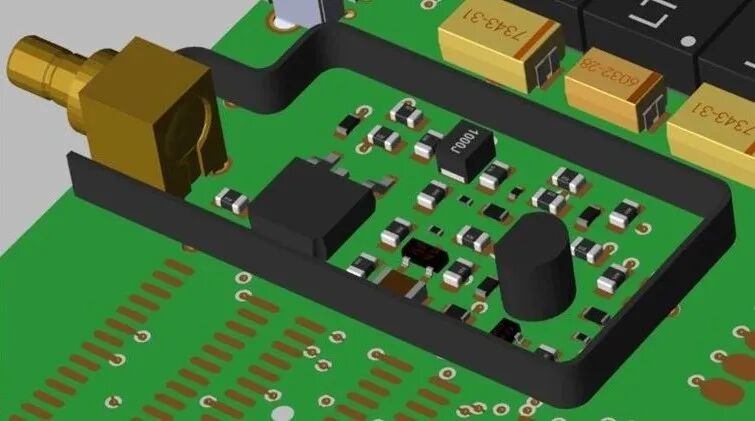

受屏蔽罩保护的 PCB 模拟隔离区。


使用模拟隔离的一些典型应用包括:


  • 音频系统:模拟隔离在音频系统中的作用非常关键,可防止接地回路并减少噪音,从而确保高质量的音频信号传输。

  • 医疗器械:模拟隔离可防止电流在设备的不同部分之间流动,从而确保患者的安全。

  • 工业仪器仪表:模拟隔离利用隔离放大器、变压器和光电耦合器来保护敏感的测量和控制电路。

  • 电源:模拟隔离在电源电路中至关重要,可防止输入和输出之间的电气耦合,确保用户安全并保护连接的设备。

  • 电机控制:模拟隔离有助于防止噪声和干扰影响电机控制应用中的控制电路。

  • 通信系统:模拟隔离用于保护敏感的通信电路免受干扰,确保数据传输的可靠性。

  • 汽车电子:模拟隔离用于防止不同车载系统之间的干扰,在这些系统中,电气噪声非常常见。

  • 测试和测量设备:在精密测量应用中,模拟隔离用于保持信号准确度和防止干扰。

  • 可再生能源系统:在可再生能源系统的电力电子设备中,模拟隔离用于保护控制电路并确保安全运行。

  • 传感器:工业和医疗传感器通常需要采用模拟隔离,以防止接地回路和干扰。


这些应用突出了模拟隔离在不同领域的重要性,它有助于提高电子系统的性能、安全性和可靠性。用于隔离的具体元件取决于每个应用的具体要求。


Cadence PCB 设计工具助力模拟隔离


如果您想在 PCB 设计中采用最佳实践并实现模拟隔离,面向专业设计团队的 Cadence PCB 设计和分析软件将是您的得力助手。


以设计实例为基础,通过5大主题,32期教学小视频+图文版本总结性小抄,详细讲述 PCB 全流程设计的关键指令并给出有效建议,提高产品开发人员对所用工具的熟练程度及对工具各种参数的理解深度,高效高质量交付设计。


来源:Cadence楷登
